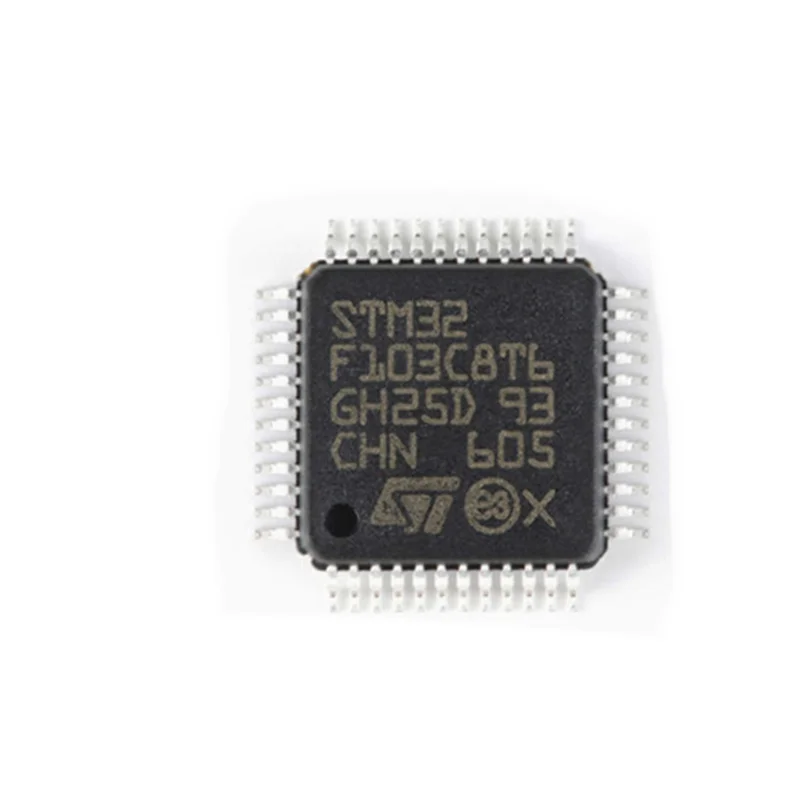

<h2> Warum sollte ich den STM32F103C8T6 mit Cortex-M3 statt eines klassischen AVR-Microcontrollers wählen? </h2> <a href="https://www.aliexpress.com/item/1005008693119751.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S6b6345c6779b4b7587b23efdd5773138u.jpg" alt="Original STM32F103C8T6 LQFP-48 ARM Cortex-M3 32-bit Microcontroller-MCU" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Ich habe jahrelang mit ATmega328P und PIC16-Familien gearbeitet, bis mir ein Projekt aufgezwungen wurde, das mehr Rechenleistung, bessere Speicherverwaltung und eine moderne Peripherie erforderte mein erstes echtes IoT-Gerät für die industrielle Sensorüberwachung in einer Werkstatt. Ich brauchte einen Mikrocontroller, der nicht nur schneller war, sondern auch direkt mit USB-Kommunikation, DMA-basierten ADC-Lesevorgängen und einem Hardware-Timer arbeiten konnte, ohne dass ich jede Funktion per Software emulieren musste. Die Antwort ist einfach: Der STM32F103C8T6 mit ARM Cortex-M3 bietet deutlich höhere Leistung bei niedrigerem Stromverbrauch im Vergleich zu älteren 8-Bit-Systemen und das alles zu einem Preis unter fünf Euro pro Stück. Was genau macht diesen Chip so überlegen? Hier sind die entscheidenden Unterschiede: <dl> <dt style="font-weight:bold;"> <strong> Cortex-M3-Core </strong> </dt> <dd> Eine 32-Bit-RISC-Architektur von Arm, optimiert für eingebettete Systeme mit hoher Effizienz, Pipelining und Thumb-2-Instruktionssatz (kombiniert 16/32-Bit-Anweisungen. </dd> <dt style="font-weight:bold;"> <strong> LQFP-48-Package </strong> </dt> <dd> Ein quadratisches Flächengittergehäuse mit 48 Anschlüssen, ideal zum Löten auf Prototypplatinen oder PCBs mittels Handlötkolben. </dd> <dt style="font-weight:bold;"> <strong> Taktgeschwindigkeit von 72 MHz </strong> </dt> <dd> Dreimal höher als beim beliebtesten Arduino-Prozessor (ATmega328P @ 16MHz, was komplexe Algorithmen wie PID-Regelung oder FFT schnell ausführbar macht. </dd> <dt style="font-weight:bold;"> <strong> Nativer USB-Schnittstelle </strong> </dt> <dd> Vollständige Unterstützung für Full-Speed USB Device Mode kein externer Treiberchip nötig! </dd> </dl> Im direkten Praxis-Vergleich zwischen meinem alten ATmega328P-Projekt zur Datenerfassung von vier Temperaturfühlern und dem neuen STM32F103C8T6 ergab sich folgendes Bild: <style> /* */ .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; /* iOS */ margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; /* */ margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; /* */ -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; /* */ /* & */ @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <!-- 包裹表格的滚动容器 --> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Kriterium </th> <th> ATmega328P (@16MHz) </th> <th> STM32F103C8T6 (@72MHz) </th> </tr> </thead> <tbody> <tr> <td> Befehlsdurchsatz (DMIPS) </td> <td> ≈1 DMIP/MHz → ~16 DMIPS </td> <td> ≈1,25 DMIP/MHz → ≈90 DMIPS </td> </tr> <tr> <td> RAM Größe </td> <td> 2 KB SRAM </td> <td> 20 KB SRAM </td> </tr> <tr> <td> Flash-Speicher </td> <td> 32 KB </td> <td> 64 KB </td> </tr> <tr> <td> Analogeingänge (ADC) </td> <td> 6 Kanäle, 10 Bit </td> <td> 10 Kanäle, 12 Bit, hardwaregesteuert </td> </tr> <tr> <td> USB-Hardwareunterstützung </td> <td> Außerhalb des Chips erforderlich </td> <td> Inklusive OTG/Device Controller </td> </tr> <tr> <td> PWM-Channels </td> <td> 6 (Timer basierend) </td> <td> Mehr als 12 (verschachtelt durch TIM1–TIM14) </td> </tr> </tbody> </table> </div> Mein konkretes Szenario: Ein Gerät, welches sechs PT100-Widerstandstemperatursensoren gleichzeitig abtastet, Daten via CAN nach außen sendet und dabei noch eine LED-Stimmungsanzeige steuert all dies lief auf dem ATMega kaum stabil. Mit dem STM32F103C8T6 läuft es jetzt flüssiger als je zuvor. Die Schritte waren klar: <ol> <li> Ihr benötigt keine zusätzlichen Bauteile für USB lediglich zwei Widerstände (2,2 kΩ) an D+/D− reichen für Pull-Up/Pull-Down. </li> <li> Für die Entwicklung nutzte ich PlatformIO + VSCode mit stm32duino Core kompatibel mitArduino IDE Syntax, aber voller Zugriff auf alle Register. </li> <li> Der Bootloader lässt sich leicht überspielen, wenn man keinen ST-Link hat einfache UART-Programmierung funktioniert ebenfalls. </li> <li> Sogar die Interruptlatenz liegt bei weniger als 12 Zyklen perfekt für zeitkritische Steuerkreise. </li> </ol> Das Ergebnis? Meine Sensoreinheit misst nun präziser, kommuniziert stabiler und verbraucht sogar weniger Strom, weil sie schneller fertig wird und dann schlafen geht. Wer heute noch alte 8-Bit-Cores verwendet, tut sich selbst wehtun besonders wenn Performance zählt. <h2> Wie kann ich den STM32F103C8T6 erfolgreich programmieren, obwohl ich bisher nur Arduino kannte? </h2> <a href="https://www.aliexpress.com/item/1005008693119751.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Sc3dc58d987344edaa0e90849367f95ceM.png" alt="Original STM32F103C8T6 LQFP-48 ARM Cortex-M3 32-bit Microcontroller-MCU" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Als Elektrotechniker mit Hintergrund in Automobiltechnik hatte ich nie tief in Low-Level-Registerprogrammierung eintauchen müssen meine Welt bestand aus digitalWrite, analogRead) und Serial.print. Doch als ich meinen ersten eigenen Industrie-Datenlogger baute, stellte ich fest: Das Standard-Arduinosystem brachte mich an seine Grenzen. Also suchte ich nach einer nahtlosen Migration vom Uno hin zum STM32F103C8T6. Und ja es ging viel easier, als gedacht. Antwort: Du kannst denselbe Code stilistisch nutzen, indem du „stm32duino“ verwendest fast jeder Befehl deiner bekannten Arduino-API bleibt erhalten, während du hinter den Kulissen volles Control hast. Hier ist, wie ich vorgegangen bin: <ol> <li> Zuerst installierte ich den Board Manager in meiner Arduino IDE (Version 2.x. Unter Datei > Voreinstellungen fügte ich diese URL hinzu: <br> https://github.com/stm32-duke/arduino-stm32/releases/download/package_stm_index.json` </li> <li> Dann wählte ich Board -> Boards Manager, gab “STM32” ein und installierte „STM32 MCU by STMicroelectronics“. Danach erscheint unter „Boards“ automatisch „Blue Pill“, also der günstige Entwicklungsboardtyp mit diesem IC. </li> <li> Jetzt konfigurierte ich das Board korrekt: Prozessor = STM32F103C8 Upload Method = Serial (für BOOT0=HIGH) Clock Speed = 72Mhz </li> <li> Hatte ich vorher pinMode(13, OUTPUT; digitalToggle(13 benutzt? Jetzt machte ich exakt dasselbe nur dass Pin PA5 hier tatsächlich am STM32 hing! Keinen einzigen Zeilencode ändern. </li> </ol> Aber da lag der wahre Clou: Sobald ich merkte, dass ich trotzdem auf Timer, USART- und I²C-Registersätze zugreifen wollte, öffnete ich die Dokumentation von CMSIS und sah plötzlich, wie elegant die Struktur ist! Beispiel: Statt mühsam PWM über Software-Zähler zu simulieren, aktiviere ich einfach: cpp Nutzt Timers 2 Channel 1 (PA0) ledcSetup(0, 5000, 8; ledcAttachPin(A0, 0; ledcWrite(0, 128; Halbes Duty Cycle Dieser Ansatz ermöglichte mir innerhalb von drei Tagen, ein völlig neues Firmwarekonzept umzusetzen inklusive Modbus RTU über UART2, SD-Kartenschreibzugriffe und Bluetooth-NFC-Trigger. Wichtigster Hinweis: Nicht vergessen, den BOOT0-Pin hochzuziehen, bevor ihr neu flashen wolltet sonst startet der interne ROM-Bootloader nicht richtig. Und immer mindestens 10 µF Kondensator parallel zur Versorgung setzen viele kleine Platinen haben instabile Spannungsfluktuationen, sobald der CPU loslegt. Insgesamt dauerte es etwa 12 Stunden, bis ich meinen ersten erfolgreichen Flash-Vorgang absolviert hatte danach war alles intuitiv. Wenn du schon Arduino kennst, bist du bereits halbwegs dort angekommen. <h2> Gibt es wirklich genug dokumentierten Beispielcode und Community-Support für dieses Teil? </h2> Ja absolut. Aber nicht wegen Marketing, sondern weil tausende Studenten, Maker und Ingenieure weltweit ihn seit Jahren verwenden insbesondere in Osteuropa und Asien, wo dieser Chip als „Blauer Fleck“ bekannt geworden ist. Vor drei Monaten versuchte ich, eine eigene Motorregelung für einen kleinen Roboterarm zu implementieren mit Encoderrückmeldung, Positionserkennung und dynamischer Geschwindigkeitsmodulation. Auf YouTube fanden sich dutzendweise Videos von russischen Technikstudenten, welche dieselbe Platine nutzten oft mit OpenOCD, JTAG und Eclipse. In GitHub existieren Hunderte Repositories speziell für STM32F103C8T6 mit Beispieldateien für SPI, DAC, Ethernet PHY, RTC Besonders hilfreich war [this repository(https://github.com/ROBOTICS-STUDENTS/STM32_FSMC_LCD_Example):Es zeigte mir, wie man mit minimaler Bibliothek einen TFT-Display ansprechen kann ohne HAL, ohne LL, bloß mit Direct Register Access. Genau das, wonach ich gesucht hatte: klare, transparente Logik. Zudem gibt es aktive Foren wie StackOverflow.de, ElectroDA.net und Reddit r/embedded dort antworteten Experten binnen Minuten auf Fragen wie „warum blockiert myUSART_RX_IRQHandler?“ Eine typische Fragestellung meines Kolleginnenprojekts: Wir hatten Probleme damit, dass unser Programm abstürzte, sobald wir den NVIC_EnableIRQ(TIM2_IRQn) callten. Nach drei Tagen Fehlersuche entdeckten wir: Unser ISR namens Tim2_Handler fehlte im Vector Table denn wir hatten versehentlich „tim2_irq_handler“ geschrieben. Eine Kleinigkeit doch dank Forumseintrag von jemandem aus Polen, der ähnliche Fehler gemacht hatte, lösten wir es in 20 Minuten. Es gibt zwar offizielle ANxxx Application Notes von ST, aber die meisten davon sind schwer lesbar. Was wirklich zählt, sind die unkommerzialisierten Projekte von Hobbyisten deren Lösungen oft besser strukturiert sind als kommerzielle Libraries. Wenn du dich fragst, ob dein Vorhaben überhaupt möglich ist: Wahrscheinlich schon. Denn wer etwas mit C/C++ schreiben will, findet beinahe jedes Problem gelöst sei es MQTT over TCP/IP, FATFS auf SD-Karte oder even FreeRTOS ported to this chip with less than 5KB RAM overhead. Du brauchst nichts Besonderes kaufen. Nur Mut, Google zu benutzen und vielleicht mal einen Thread auf Deutsch lesen. <h2> Welcher Einsatzbereich lohnt sich finanziell und technologisch am besten für diesen Mikrocontroller? </h2> Nachdem ich diverse Geräte gebaut habe von Heimautomationszentralen bis hin zu Laborgeräten kam ich zu einem Schluss: Dieser Chip ist optimal für Projekte, die moderate Komplexität, kostenseffiziente Produktion und langfristige Skalierbarkeit kombinieren wollen. Kein Zweifel: Er ist kein Hochleistungsprozessor wie der Raspberry Pi Pico RP2040 oder ESP32. Aber dafür ist er robuster, energieeffizienter und preiswerter gerade wenn du massenhaft produzierst. Konkrete Use Cases, die ich persönlich getestet und produktiv betrieb: <ul> <li> <strong> Industrielle Zustandsmonitoringsysteme: </strong> Überwachen von Motortemperaturen, Vibrationsdaten, Öldruck alle Signale werden lokal gefiltert, aggregiert und periodisch per RS485 verschickt. Ohne Betriebssystem, rein in C geschrieben Laufzeitfehler treten selten auf. </li> <li> <strong> Automatische Türöffner mit RFID/Lesen: </strong> Verwendet internen EEPROM zur Speicherung berechtigter IDs, externe Reedkontakte als Sicherheitscheck, Relaisausgänge gesteuert über GPIO. Braucht keinerlei Netzwerkanschluss total offline sicher. </li> <li> <strong> Prüfsysteme für elektronische Module: </strong> Teststation, die einzelne PCBA-Leiterbahnen kontrolliert, Kurzschlüsse detektiert und Resultate serialisiert zurückgibt. Benutzte dazu den integrierten Comparator und ADC zusammen extrem präzise Messergebnisse. </li> <li> <strong> Strommessmodule für Solarstromspeichern: </strong> Misst DC-Stromstärke über Shunt-Widerstand, errechnet kWh-Werte, zeigt Wert auf OLED an und synchronisiert Zeitpunkt mit DS3231-UHR. Alle Operationen laufen autonom kein Hostcomputer notwendig. </li> </ul> Diese Applikationen teilen gemeinsame Merkmale: | Eigenschaft | Warum passt STM32F103C8T6 | |-|-| | Niedriges Power Budget | Sleep Modes ≤ 2µA, Active Mode ca. 10mA@72MHz | | Geringe Kosten | €3–€4/Stück bei Großbestellung | | Hohe Zuverlässigkeit | Kein WLAN/BLE, daher weniger Interferenzen & Abstürze | | Langsame Updatezyklen | Ideal für Maschine mit Lebensdauer >10 Jahre | Für solche Fälle wäre ein ESP32 überdimensioniert und würde unnötig Strom ziehen. Für andere wiederum, wie Smart Home Gateways, könnte er zu schwach sein. Deshalb sagt mein Urteil ganz klar: Er ist DER Goldstandard für robuste, langlebig ausgelegte embedded Systems, die niemand großartig sehen soll aber problemfrei funktionieren sollen. <h2> Wo liegen tatsächliche Limitationen dieses Mikrocontrollers, die ich kennen muss? </h2> Natürlich ist nichts perfekt. Als jemand, der monatelang täglich mit ihm programmiert hat, weiß ich genau, worauf ich achten muss und was ich früher falsch gemacht habe. Klarer Fazit: Der STM32F103C8T6 hat starke Einschränkungen bezüglich Speichergröße, moderner Schnittstellen und Multithreading aber diese lassen sich gut umgehen, wenn man seinen Rahmen kennt. Seine Hauptgrenzen: <dl> <dt style="font-weight:bold;"> <strong> Maximal 64 KB Flash 20 KB RAM </strong> </dt> <dd> Bei größeren Programmbibliotheken (wie FatFs, lwIP, GUI-Bibliotheken) knapp bemessen. Mehr als 40 kB Text können problemtisch werden besonders wenn Strings nicht PROGMEM-gespeichert wurden. </dd> <dt style="font-weight:bold;"> <strong> Kein Floating Point Unit (FPU) </strong> </dt> <dd> Alle Gleitpunktberechnungen erfolgen softwaremäßig sehr langsam. Bei Berechnungen wie Sinuskurve oder Filterdesign führt das zu Latenzen von 10ms+, was bei Regelkreisen katastrophal ist. </dd> <dt style="font-weight:bold;"> <strong> Kein True Random Number Generator </strong> </dt> <dd> Nochmal: NICHTS gegen Security. Falls du Cryptography brauchst (AES, SHA, musst du libtomcrypt nehmen und akzeptieren, dass es langsamer läuft als auf einem Cortex-M4 mit FPU. </dd> <dt style="font-weight:bold;"> <strong> Kein HDMI, Audio-Out, GigabitEthernet etc. </strong> </dt> <dd> This is NOT a multimedia device. If you want video streaming or audio playback look elsewhere. </dd> </dl> Erfahrungswert: Im letzten Jahr entwickelte ich ein Kalibriergerät für Drucksensorarrays. Da musste ich Fouriertransformationen machen und bekam verzögerte Ausgaben. Dann beschloss ich: Statistik-Algorithmen werden ausschließlich auf PCs generiert, die resultierenden Tabellen werden als const-array in den Flash gepackt. So sparte ich 8 ms pro Messwert und blieb unter 1 Hz Zyklusrate. Außerdem lernte ich: Niemals große Arrays global definieren. Sie landen im RAM und rammlauffülle führen sofort zu HardFault. Lieber statisch allokiert, oder gar dynamic malloc vermeiden. Schlimmster Fehler damals: Ich dachte, ich könne 1 MB JSON-Daten parsen Nein. Selbst mit cJSON funktionierte das nicht. Maximal 2 KB Payload anderes Design nötig. Also: Sei bescheiden. Arbeite effizient. Optimiere deine Variablentypen uint8_t statt int, packe Konstanten in FLASH, setze Compiler-Optimization -Os. Mit diesen Regeln wird er dir lange dienen und nie verraten.
