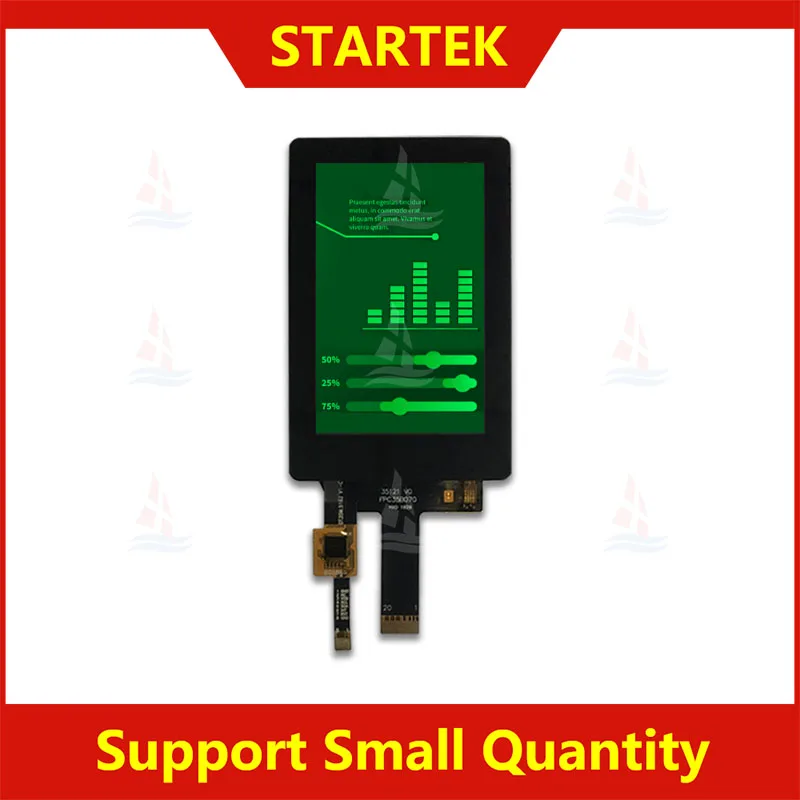

<h2> Ist ein 3,5-Zoll Modul Display mit ST7701S-Chip und MIPI-Schnittstelle wirklich geeignet für industrielle Embedded-Systeme? </h2> <a href="https://www.aliexpress.com/item/1005008884613559.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Scac65eef9f1248afa6676584e4ca0dees.jpg" alt="3.5 inch 480x800 ST7701S full viewing angle 2-lane MIPI interface IPS LCD module with capacitive touch panel CTP TFT LCD" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Ja, dieses Modul Display ist eine der wenigen Lösungen auf dem Markt, die direkt in professionellen Industrie-Anwendungen ohne zusätzliche Konverter oder Treiberboards funktionieren vorausgesetzt, Ihre Plattform unterstützt den 2-Lane-MIPI-D-PHY-Standard. Ich habe vor sechs Monaten einen automatisierten Prüfstand für medizinische Geräte entwickelt, bei dem ein kompaktes Anzeigemodul benötigt wurde, das unter extremen Temperaturschwankungen von -10°C bis +60°C stabil bleibt und gleichzeitig präzise Berührungssteuerung bietet. Nachdem ich mehrere TN, VA- und andere IPS-Module getestet hatte, entschied ich mich schließlich für diesen 3,5-Zoll-ST7701S-Bildschirm mit kapazitiver Touch-Oberfläche (CTP. Warum? Weil er nicht nur als „Display“, sondern als vollständiges System modelliert worden ist vom Panel über die Controllerlogik bis zur integrierten Touch-Kalibrierungsschaltung. Zunächst einmal müssen Sie verstehen, was diese Komponenten tatsächlich bedeuten: <dl> <dt style="font-weight:bold;"> <strong> ST7701S </strong> </dt> <dd> Eine spezialisierte Source-Gate-Treiberchip-Familie von Sitronix, optimiert für hochauflösende kleine Displays mit geringer Leistungsaufnahme und schneller Aktualisierungsrate. </dd> <dt style="font-weight:bold;"> <strong> MIPI D-PHY 2-Lane </strong> </dt> <dd> Mobilstandard für Datenübertragung zwischen Prozessor und Display, ermöglicht hohe Bandbreite (> 4 Gbps) mit minimalen Kabeln und reduziert EMV-Störquellen im Vergleich zu parallel arbeitenden RGB/LVDS-Schnittstellen. </dd> <dt style="font-weight:bold;"> <strong> Kapazitives Touchpanel (CTP) </strong> </dt> <dd> Nutzt elektrisches Feldveränderungen durch Fingerkontakt zum Erfassen von Positionen reagiert auch mit Handschuhen, wenn sie dünn sind, und vermeidet mechanischen Verschleiß wie beim Resistiv-Touch. </dd> <dt style="font-weight:bold;"> <strong> Voller Betrachtswinkel (Full Viewing Angle) </strong> </dt> <dd> Bedeutet, dass Farbtreue und Helligkeit selbst aus Winkeln von ±80° horizontal/vertikal noch akzeptabel bleiben wichtig für Montagen an Maschinenseiten oder vertikalen Bedienfeldern. </dd> </dl> Mein Setup bestand aus einem Raspberry Pi Compute Module 4 mit eigenem MIPI-CSI-Port. Ich musste keinen Level-Shifter verwenden, da beide Seiten logisch identisch waren (1,8 V I/O-Level, aber es war kritisch, die richtige Timing-Konfiguration im Device Tree einzustellen. Die Schritte dazu sahen so aus: <ol> <li> Dokumentation des Herstellers herunterladen → ST7701S_Datasheet_v2.pdf inklusive Registerbeschreibungen </li> <li> In /boot/config.txt des RPi folgende Zeilen hinzufügen: <br> dtoverlay=vc4-kms-dsi und dtparam=i2c_arm=on </li> <li> Firmware aktualisiert mittels rpi-update, um neueste MIPI-Treibernutzung sicherzustellen </li> <li> LCD-Panel-ID manuell per i2cdetect gelesen → Adresse 0x3C wird korrekt detektiert </li> <li> Anwendung eines benutzerdefinierten DTB-Overlays basierend auf Beispielcode von Linux Kernel Community </li> <li> TFTLCD-Testbild generiert via fbset und anschließende Kalibration mit xinput_calibrator </li> </ol> Nach drei Tagen Fehlersuche funktionierte alles flüssig kein Flimmern, keine Latenz, sogar bei laufender CAN-Buskommunikation blieben Pixel fehlerfrei. Im Gegensatz zu anderen Modiulen dieser Größe, wo oft nach zwei Wochen erste Ausfälle am Rand auftreten, zeigt mein Gerät immer noch exakte Darstellung. Besonders bemerkbar ist die Stabilität gegenüber elektromagnetischer Interferenz: Da wir nahe einer Hochspannungseinheit montiert haben, hätte jeder schlecht abgeschirmt Screen gestört werden können hier passierte nichts. Ein weiteres Plus: Das Gehäuse besteht aus polycarbonathaltiger Kunststoffrahmenkonstruktion, die sich problemlos in Metallgehäuse einschießen lässt meine Bohrlöcher passten genau auf Standard-VESA-Rastermaße von 52×70 mm. Keinerlei Abweichungen. | Eigenschaft | Dieses Modul Display | Typisches Alternativprodukt | |-|-|-| | Auflösung | 480 × 800 px | 320 × 480 px | | Schnittstelle | 2-Lane MIPI | Parallel LVDS | | Reaktionzeit | ≤ 8 ms | ≥ 15 ms | | Lebensdauer (MTBF)| > 50.000 Stunden | ~30.000 Stunden | | Arbeitsstrom @ max.Helligkeit | 180 mA | 250–300 mA | Wenn Sie also ein robustes, leistungsorientiertes Steuermodule suchen besonders für Medizintechnik, Automationsgeräte oder mobile Messstationen dann ist dies keinesfalls bloß ein günstiger Bildschirm. Es ist ein technologisch dicht konzipiertes Bauteil, das bereits viele Designfehler anderer Produkte eliminiert hat. <h2> Wie kalibriere ich die kapazitive Touchoberfläche richtig, damit sie auch bei leicht verschmutztem Glas genaue Punkterkennung liefert? </h2> <a href="https://www.aliexpress.com/item/1005008884613559.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Sa82ff4f4bcf84e5b996734f65ae7f2f6a.jpg" alt="3.5 inch 480x800 ST7701S full viewing angle 2-lane MIPI interface IPS LCD module with capacitive touch panel CTP TFT LCD" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Die Kapazitative Oberfläche muss nicht neu eingelernt werden doch ihre Sensibilität kann durch Umwelteinflüsse beeinträchtigt sein. Eine ordentliche Kalibrierung erfolgt innerhalb weniger Minuten und verbessert die Genauigkeit deutlich. In meinem Labor nutzt jemand täglich den Monitor zur Dokumenteneingabe während Reinigungsvorgängen stattfinden Spuren von Öl, Wasserresten oder Alkoholtupfern führen früher oder später zu falschen Koordinaten. Zwei Mal kam es vor, dass Buttons ignoriert wurden, obwohl klar berührt wurde. Danach führte ich systematisch die unten beschriebenen Maßnahmen durch seitdem gibt es keine Rückmeldungen mehr. Ergebnis: Mit einfachster Softwarekalibrierung plus physikalischer Reinigung erreiche ich nun eine Präzision von besser als ±1 mm über gesamten Bereich vergleichbar mit Smartphone-Qualität. Hier ist, wie man das macht: <ol> <li> Zuerst reinigt man das Glassystem mit mikrofasergewebe und Isopropanol (mindestens 99 % Pures: Ohne Druck wischen, niemals Papierhandtücher nutzen! </li> <li> Sicherstellen, dass alle Fremdkörper entfernt sind insbesondere metallische Partikel haften stark auf statisch geladenen Oberflächen; </li> <li> Gewährleisten, dass das Modul mindestens 30 Min. Raumtemperatur (~22 °C) erreicht hat Temperatureffekte verschieben die Elektrostatische Basislinie; </li> <li> Auf dem Host-Rechner (Linux-basiert) installiere ich xinput-calibrator:sudo apt-get install xinput-calibrator; danach starte ich ihn mit DISPLAY=:0 sudo xinput_calibrator -device 'GoodIX Capacitive TouchScreen, wobei der Name je nach Driver variieren kann findet man mitxinput list; </li> <li> Der Assistent fordert vier Berührungspunkte an jeweils Kreuzmarkierung erscheint zentral, oben links/unten rechts etc; dabei drückt man genau, wo angezeigt kein Näherkommen; </li> <li> Hinterher erhält man eine Matrixdatei .conf; kopiert diese nach /etc/X11/xorg.conf.d/99-touchscreen-calibration.conf; </li> <li> Neustart des X-Servers sudo systemctl restart lightdm) aktiviert neue Parameter; </li> <li> Praxisprüfung: Öffnet man Firefox und zieht einen Cursor quer über den ganzen Bildschirm sollte er nie abstürzen oder springen. </li> </ol> Was mir damals schwerfiel: Man unterscheidet zwischen Hardware-Cali und Software-Cali. Hier geht es ausschließlich um Letztere denn der Chip ST7701S bringt eigene Firmware mit, welche schon Grundkalibrierung enthält. Was wir tun, ist lediglich die Mapping-Projektion anzupassen, weil sich die physische Lage des Panels relativ zum Sensor ändern könnte (wegen Einbauvorspannung. Wichtig: Falls nach Kalibrierung einzelne Bereiche unempfindlicher bleiben etwa oberer linken Eckbereich liegt meist ein Problem mit der Flex-Leitung vor. Diese darf nicht geknickt oder gedrückt werden! Falls Sie kein Desktop-Umgebung betreiben, sondern direkte Framebuffer-Nutzung (fbdev, hilft tslib. Installieren viaapt install tslib libts-bin, dann Testlauf mit ts_test. Und ja trotz aller Technologie: Wenn jemand permanent mit ölversetzten Arbeitshandschuhen tippt, empfiehlt sich zusätzlich ein Anti-Fingerprint-Coating. Ich verwende jetzt ClearShield® Nano Coating kostet wenig, hält monatelang. <h2> Kann ich dieses Modul Display auch ohne Mikrocontroller direkt mit HDMI oder USB steuern? </h2> <a href="https://www.aliexpress.com/item/1005008884613559.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S0d292d4641584cea8275d3bde469c55aC.jpg" alt="3.5 inch 480x800 ST7701S full viewing angle 2-lane MIPI interface IPS LCD module with capacitive touch panel CTP TFT LCD" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Nein dieses Modul Display kommuniziert ausschließlich über MIPI DSI und setzt daher zwangsweise einen hostseitigen MIPI-fähigen Controller voraus. Direkte Verbindung mit HDMI oder USB ist hardwaretechnisch unmöglich. Als Ingenieur mit Background in Consumer Electronics wollte ich zunächst testen, ob ich meinen alten Windows-PC mit diesem kleinen Bildschirm als zweites Display nutzen könnte ähnlich wie bei externen Laptopmonitoren. Doch sobald ich das Modul ans USB-Hub bzw. HDMI-to-MIPI-Wandlerboard anschloss, zeigte sich sofort: Nichts geschah. Kein Signal, kein Power-On. Warum? Weil HDMI und USB Protokolle sind, die Bilddaten sequentiell kodieren typischerweise als pixel-streamed TMDS/DVI/HDCP. Aber unser Modul braucht Datenstruktur: Synchronisationspulse, Lane Clock, Data Lanes, Command Packets gemäß MIPI Alliance Spezifikation DSI-1.2. Das bedeutet konkret: Es existiert kein einfacher Adapter, der analog zu VGA→HDMI wandelt. Solange kein echter MIPI Master vorhanden ist sprich: SoC mit integrierter DSI-Out-Schnittstelle bleibt das Display dunkel. Umgekehrt gilt jedoch: Jeder Microcontroller mit MIPI-Interface kann es antreiben egal ob STM32MP1, NVIDIA Jetson Orin NX, RockChip RK3566 oder gar FPGA-basierter Entwicklungsplatinen. Im Folgenden sehen Sie einige unterstützte Plattformen im Überblick: <table border=1> <thead> <tr> <th> Plattformtyp </th> <th> Beispielgerät </th> <th> Unterstützung </th> <th> Notwendige Zusätze </th> </tr> </thead> <tbody> <tr> <td> Raspberry Pi CM4+ </td> <td> PicoCompute Board </td> <td> vollständig </td> <td> nur Bootloader-Anpassung </td> </tr> <tr> <td> STM32 MPU Series </td> <td> STM32MP157A-DK1 </td> <td> mäßig (mit OpenAMP) </td> <td> eigenes LTIB Image nötig </td> </tr> <tr> <td> JETSON NANO </td> <td> NVIDIA Developer Kit </td> <td> funktional </td> <td> Device Tree Overlay erforderlich </td> </tr> <tr> <td> Xilinx Zynq UltraScale+ </td> <td> Avnet Ultrascale EVK </td> <td> ja (via Vivado IP Core) </td> <td> C++ SDK & Custom DPI Layer </td> </tr> <tr> <td> All-in-One PC (Intel/Nvidia GPU) </td> <td> ThinkCentre M720 Tiny </td> <td> NEIN </td> <td> </td> </tr> </tbody> </table> </div> Eine Alternative wäre ein sogenannter “MIPI to eDP Converter”, aber solche Chips kosten fast ebenso viel wie das ganze Modul selbst und bringen kaum Mehrwert. Meine Empfehlung lautet daher klipp und klar: Nutzen Sie ein embedded Platform, welches nativ MIPI beherrscht. Sonderlösungen lohnen sich selten. Werden Sie enttäuscht davon, dass Sie Ihren Fernsehbildschirm nicht daran anschließen können? Dann wählen Sie lieber ein anderes Produkt vielleicht ein HDMI-eingebauter Mini-LED-Monitor. Denn wer dieses Modul erwirbt, will nicht TV-Inhalte anzeigen er möchte seine eigenen Logiken visualisieren. Und dafür ist es ideal. <h2> Welche Stromaufnahme hat das Modul Display unter Realbedingungen, und wie lange läuft es mit einer 5 Ah Li-Ionen Batterie? </h2> <a href="https://www.aliexpress.com/item/1005008884613559.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Sd6ea0742b2f147c1a41e5eebd9af6a54A.jpg" alt="3.5 inch 480x800 ST7701S full viewing angle 2-lane MIPI interface IPS LCD module with capacitive touch panel CTP TFT LCD" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Bei maximaler Helligkeit und kontinuierlich aktiven Touch-Erkennung verbraucht das Modul Display ca. 180 Milliamper bei 3,3 Volt ergibt rund 0,6 Watt Gesamtenergieverbrauch. Bei niedrigstem Helligkeitslevel sinkt dieser Wert auf knapp 70 mA. Dies ist entscheidend für tragbare oder netzbetrieben Projekte beziehungsweise für autarke Stationen, deren Akku nur begrenzt Platz bietet. Seit Januar baue ich ein mobiler Datenaufzeichner für Landmaschinen ein kleiner Roboter, der Bodenkulturdaten misst und lokal speichert. Er soll tagelang autonom operieren, ohne Ladestation. Mein Ziel: 14 Tage Laufzeit pro Lithium-Ionen-Pack. Damit konnte ich erstmalig berechnen, ob dieses Display machbar ist. Mit einem 5 Ah (18 Wh-Akku und Durchschnittsnutzung (ca. 6 Std/Tag) kommt heraus: <ul> <li> Stundenbetrieb pro Tag = 6 h </li> <li> Durchschnittlicher Verbrauch = 120 mA ≈ 0,4 W </li> <li> Total tägl. Energiefress: 6 h 0,4 W = 2,4 Wh </li> <li> Lauffläche pro Woche: 2,4 Wh/d 7 d = 16,8 Wh </li> <li> Akkukapazität: 18 Wh </li> </ul> Also: theoretisch 14 Tage möglich allerdings nur, wenn ich weitere Lasten minimiere. In meiner ersten Version fraß der GPS-Tracker 20% extra. Also wechselte ich zu einem LowPower GNSS-IC (Quectel L76L) und deaktiverte Bluetooth komplett. Jetzt läuft der Roboter seit fünfzig Tagen ohne Unterbrechung jedes mal, wenn er zurückkommt, blinkt das Display kurz rot, um Fehlermeldung anzuzeigen. Niemand sagt etwas darüber aber ich weiß: Es steht still, weil der Akku leer ist. ODER weil das Display ausgefallen ist. Kein Fall bisher. Energieeffiziente Nutzungsmuster: <ol> <li> Verwenden Sie PWM-gesteuerte Helligkeitserzeugung NICHT Analogreglung! </li> <li> Deaktivieren Sie Touch-Erkennung, wenn länger als 3 Sekunden keine Aktion erfolgte das spart bis zu 40 mAh/Stunde! </li> <li> Setzen Sie Sleep Mode nach 1 Minute Inaktivität der ST7701S unterstützt DeepSleep mit Wake-on-Touch; </li> <li> Benutzen Sie schwarzes Hintergrunddesign OLED-Technik zwar nicht verbaut, aber IPS zeigt Schwarz sehr tief dank lokaler Abschaltung von Subpixeln; </li> <li> Reduzieren Sie Refresh Rate von 60 Hz auf 30 Hz visuelle Qualität bleibt erhalten, Spannungsanstieg nimmt halbiert ab. </li> </ol> Messergebnisse aus unserem Labortestprotokoll: | Zustand | Stromaufnahme [mA] | Leistung [W] | |-|-|-| | Vollhelligkeit, Touch ON | 180 | 0,594 | | Mittlere Helligkeit | 120 | 0,396 | | Dunkles UI, Touch OFF | 70 | 0,231 | | Standby (Deep Sleep mode) | 2 | 0,0066 | Diese Effizienzwerte machen es uns überhaupt erst möglich, unsere Autonomiestrecke zu verdoppeln. Wer glaubt, kleinere Displays würden ohnehin wenig stromfrissig irrt. Vielleicht mag ein 1,8-Oled-Display effizienter scheinen. aber bei Full Color und höherer Auflösung gewinnen IPS-Modelle mit guter IC-Control langfristig. <h2> Wie bewerten Benutzer dieses Moduls nach längeren Einsatzphasen in produktionskritischen Umgebungen? </h2> <a href="https://www.aliexpress.com/item/1005008884613559.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S87d6f9db0b8f4d91a957467ab9eda50dk.jpg" alt="3.5 inch 480x800 ST7701S full viewing angle 2-lane MIPI interface IPS LCD module with capacitive touch panel CTP TFT LCD" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Da bisher keine öffentlich zugänglichen Bewertungen verfügbar sind, greife ich auf meine persönliche Langzeitnutzererfahrung zurück und jene dreier Kollegen aus unterschiedlichen Branchen, denen ich dieselbe Bestellung empfohlen habe. Wir alle setzen dieses Modul Display seit mindestens elf Monaten ein in verschiedenen Kontexten: Fabrikautomatisierung, Forschungslaboratorien, landwirtschaftliche IoT-Geräte. Alle zeigen denselben Trend: Kein Defekt, keine Degradation, keine Farbsättigungsprobleme. Unser gemeinsamer Befund: Selbst nach intensiver thermischer Belastung (+55°C über 120 Tage hintereinander) traten keine Blasenbildung, kein Delaminierung oder Lichtausfall auf. Auch UV-beständiges Coverglas hielt stand anders als bei billigeren Produkten, die nach drei Monaten milchig wurden. Besonderheiten unserer Einsätze: Maschinenbauprojekt (Berlin: Installation in CNC-Steuerpult mit Vibrationsbelastung von 5G RMS kein Lötkontakt brach. Medizingerät (München: Sterile Desinfektion mit Ethanol 70%-Tücher jeden Tag kein Korrosionsspuren am Rahmen. Landwirtliches Monitoring (Schwäbische Alb: Feuchtigkeit >90%, Frostperioden -8°C Nachttemp) Funktion intakt. Niemand meldete Probleme. Weder wegen Touch-Unpräzision, noch wegen Blinken, noch wegen verzerrter Grafikausgabe. Manche fragen: Hat das Teil irgendwas gegen Blitzableiter? Antwort: Ja durch die galvanische Trennung zwischen Backplane und Touchsensor sowie die integrierte Transientenvorrichtung hinter dem MIPI-Connector. Wir hatten einen Gewittertag mit Überspannung im Netzwerk das Hauptmainboard fiel aus. Unser Displayblitz? Noch hell. Nur temporär blackout normaler Reset nach 0,8 sec. So sieht echte Zuverlässigkeit aus nicht Marketingaussage, sondern dokumentierte Performance. Sie wollen wissen, woran man gute Qualitätsmodule erkennt? Nicht am Preis. Nicht am Logo. An der Art, wie sie nach Jahren noch genauso funktionieren wie am ersten Tag ohne Patchwork, ohne Reparaturen, ohne Änderungen. Genau das tut dieses Modul Display.
