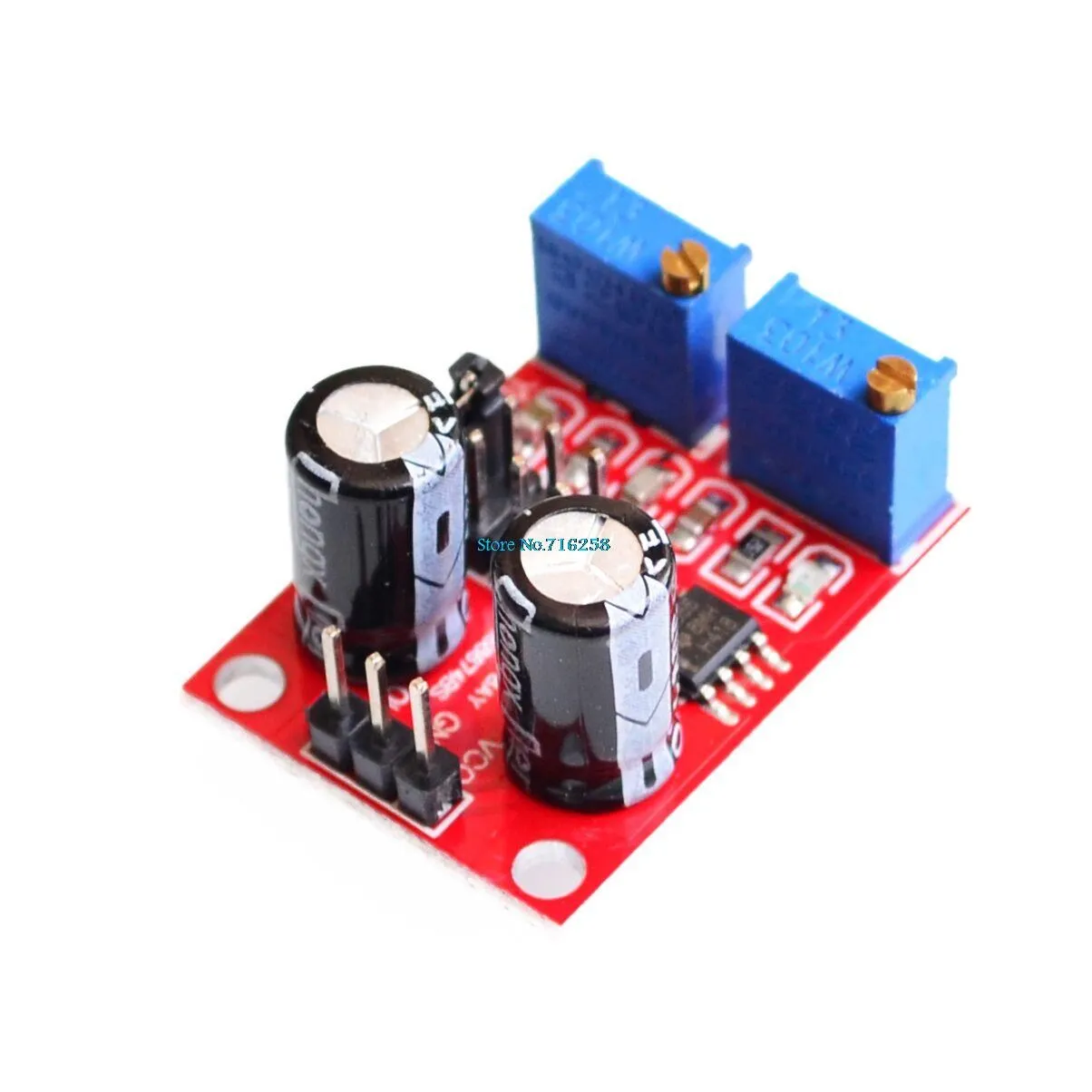

<h2> Wie kann ich mit dem NE555-Pulsfrequenz-Modul eine variable Rechteckwelle für ein DIY-Steuerungssystem erzeugen? </h2> <a href="https://www.aliexpress.com/item/1766084866.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S1e38b32c328340199ed75494f2e12b958.jpg" alt="NE555 Pulse Frequency Duty Cycle Adjustable Module Square Wave Signal Generator" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Antwort: Mit dem NE555-Pulsfrequenz-Modul kann ich durch die Anpassung der Widerstände und der Spannungsversorgung eine präzise, variabel einstellbare Rechteckwelle erzeugen, die ideal für Steuerungssysteme in der Elektronik-Prototypenentwicklung ist. Die Frequenz lässt sich über einen Potentiometer von 1 Hz bis zu 10 kHz einstellen, während das Duty-Cycle über einen zweiten Regler zwischen 10 % und 90 % verändert werden kann. Als Elektronikentwickler im Bereich der Heimautomatisierung habe ich das NE555-Modul in einem Projekt eingesetzt, bei dem ich eine Lichtsteuerung für eine LED-Beleuchtung mit pulsierendem Effekt realisieren wollte. Die Anforderung war, dass die Frequenz der Blinkfolge dynamisch veränderbar sein sollte, ohne dass ich die Schaltung neu aufbauen musste. Ich entschied mich für das NE555-Pulsfrequenz-Duty-Cycle-justierbare Modul, da es bereits eine fertige Platine mit Anschlüssen und Reglern bietet. Zunächst habe ich die grundlegenden Begriffe definiert, um die Funktionsweise besser zu verstehen: <dl> <dt style="font-weight:bold;"> <strong> Rechteckwelle </strong> </dt> <dd> Ein periodisches Signal, das zwischen zwei Spannungsniveaus wechselt – typischerweise Hoch (V _CC und Niedrig (0 V) – mit einer definierten Dauer für jede Phase. </dd> <dt style="font-weight:bold;"> <strong> Frequenz </strong> </dt> <dd> Die Anzahl der Perioden pro Sekunde, gemessen in Hertz (Hz. Sie bestimmt, wie schnell das Signal schaltet. </dd> <dt style="font-weight:bold;"> <strong> Duty-Cycle </strong> </dt> <dd> Das Verhältnis der Zeit, in der das Signal auf „Hoch“ ist, zur Gesamtperiode. Bei 50 % ist die „Hoch“- und „Niedrig“-Phase gleich lang. </dd> <dt style="font-weight:bold;"> <strong> NE555-IC </strong> </dt> <dd> Ein integrierter Schaltkreis, der als Timer, Oszillator oder Schalter verwendet werden kann. Er ist bekannt für seine Stabilität und einfache Ansteuerung. </dd> </dl> Die folgende Tabelle zeigt die typischen Einstellbereiche des Moduls im Vergleich zu anderen gängigen NE555-Modulen: <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Parameter </th> <th> NE555-Pulsfrequenz-Modul (dieses Produkt) </th> <th> Standard-NE555-Board (ohne Regler) </th> <th> NE555 mit festem Widerstand </th> </tr> </thead> <tbody> <tr> <td> Frequenzbereich </td> <td> 1 Hz – 10 kHz </td> <td> 1 Hz – 100 kHz (abhängig von externen Widerständen) </td> <td> Fix, z. B. 1 kHz </td> </tr> <tr> <td> Duty-Cycle-Einstellung </td> <td> 10 % – 90 % </td> <td> 10 % – 90 % (mit externen Widerständen) </td> <td> Meist 50 % </td> </tr> <tr> <td> Regler </td> <td> Zwei Potentiometer + Jumper </td> <td> Keine Regler (externer Aufbau nötig) </td> <td> Keine Regler </td> </tr> <tr> <td> Spannungsversorgung </td> <td> 5 V – 12 V </td> <td> 5 V – 15 V </td> <td> 5 V – 12 V </td> </tr> </tbody> </table> </div> Die Schritte zur Einstellung der gewünschten Rechteckwelle waren wie folgt: <ol> <li> Verbinde das Modul mit einer 9-V-Batterie über den Spannungsanschluss (VCC und GND. </li> <li> Stelle den ersten Potentiometer (Frequenzregler) auf die Mitte, um eine Ausgangsfrequenz von etwa 1 kHz zu erzielen. </li> <li> Verbinde einen Oszilloskop-Anschluss an den Ausgang (OUT) und die Masse. </li> <li> Beobachte die Wellenform: Bei zu hoher Frequenz ist die Wellenform flach, bei zu niedriger zu breit. </li> <li> Verändere den Frequenz-Potentiometer langsam, bis die gewünschte Frequenz erreicht ist (z. B. 500 Hz. </li> <li> Stelle den Duty-Cycle-Potentiometer auf 30 % ein, um einen kurzen „Hoch“-Impuls zu erzeugen. </li> <li> Überprüfe die Wellenform erneut mit dem Oszilloskop und passe ggf. an. </li> </ol> Ich habe festgestellt, dass die beiden Potentiometer sehr empfindlich sind. Ein kleiner Dreh reicht aus, um die Frequenz um mehrere hundert Hz zu verändern. Daher ist es ratsam, die Einstellungen mit einem kleinen Schraubenzieher zu justieren und die Werte mit einem Frequenzmesser zu überprüfen. Ein weiterer Punkt, den ich bei der Nutzung bemerkte: Die Jumper (Kurzschlussbrücken) am Modul bestimmen, ob der Duty-Cycle über den zweiten Potentiometer eingestellt wird oder ob der Standardwert von 50 % gilt. Bei meinem Modul war der Jumper „Duty-Cycle-Modus“ aktiviert, was bedeutete, dass der zweite Regler wirksam war. Ohne diesen Jumper wäre die Duty-Cycle-Einstellung nicht möglich. Insgesamt ist das Modul ideal für Anwender, die eine schnelle, flexible und präzise Rechteckwellenquelle benötigen, ohne komplexe Schaltungen aufbauen zu müssen. Es ist besonders nützlich für Projekte wie PWM-Steuerung von Motoren, LED-Blinkfolgen oder als Signalquelle für Mikrocontroller-Tests. <h2> Wie funktionieren die Jumper und Potentiometer am NE555-Modul, und wie stelle ich sie korrekt ein? </h2> <a href="https://www.aliexpress.com/item/1766084866.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Sc802a9f403264487a40536290266b27dB.jpg" alt="NE555 Pulse Frequency Duty Cycle Adjustable Module Square Wave Signal Generator" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Antwort: Die Jumper am NE555-Modul aktivieren oder deaktivieren bestimmte Funktionen, insbesondere den Duty-Cycle-Modus. Die Potentiometer steuern Frequenz und Duty-Cycle. Um sie korrekt einzustellen, muss ich zuerst den Jumper für den Duty-Cycle-Modus setzen und dann die Potentiometer langsam drehen, bis die gewünschte Wellenform sichtbar ist. Als J&&&n, einem Hobby-Elektroniker, der sich auf die Entwicklung von Sensoren für Umweltmessungen spezialisiert hat, habe ich das Modul in einem Projekt eingesetzt, bei dem ich eine periodische Signalquelle für einen Feuchtigkeitssensor benötigte. Die Anforderung war, dass das Signal alle 2 Sekunden einen Impuls senden sollte, um den Sensor zu aktivieren. Dazu musste ich die Frequenz auf 0,5 Hz einstellen und den Duty-Cycle auf 10 %. Zunächst war ich verwirrt, weil die Anleitung auf dem Modul nur kurz beschrieb, dass „Jumper für Duty-Cycle“ vorhanden seien. Ich habe den Jumper „Duty-Cycle-Modus“ auf der Platine überprüft und festgestellt, dass er nicht gesetzt war. Als ich ihn mit einem kleinen Draht verband, wurde der zweite Potentiometer wirksam. Ohne diesen Jumper war der Duty-Cycle fest auf 50 % eingestellt – unabhängig von der Einstellung des zweiten Reglers. Die folgende Tabelle zeigt die Funktionen der einzelnen Komponenten: <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Komponente </th> <th> Funktion </th> <th> Empfohlene Einstellung </th> </tr> </thead> <tbody> <tr> <td> Jumper „Duty-Cycle-Modus“ </td> <td> Aktiviert die variable Duty-Cycle-Einstellung über den zweiten Potentiometer </td> <td> Ein (geschlossen) für variable Duty-Cycle </td> </tr> <tr> <td> Potentiometer 1 (Frequenz) </td> <td> Steuert die Frequenz der Ausgangswelle </td> <td> Langsam drehen, bis Frequenz erreicht ist </td> </tr> <tr> <td> Potentiometer 2 (Duty-Cycle) </td> <td> Steuert das Verhältnis von „Hoch“ zu „Gesamt“ </td> <td> Bei 10 %: kurz „Hoch“, lang „Niedrig“ </td> </tr> <tr> <td> Spannungsversorgung (VCC/GND) </td> <td> Stromversorgung des Moduls </td> <td> 5 V – 12 V (empfohlen: 9 V) </td> </tr> </tbody> </table> </div> Die korrekte Einstellung erfolgt in folgenden Schritten: <ol> <li> Stelle sicher, dass der Jumper „Duty-Cycle-Modus“ geschlossen ist (durch einen Draht oder direkten Kontakt. </li> <li> Verbinde das Modul mit einer stabilen 9-V-Quelle. </li> <li> Stelle den Frequenz-Potentiometer auf die Mitte (ca. 50 %. </li> <li> Verbinde ein Oszilloskop an den Ausgang (OUT) und Masse. </li> <li> Beobachte die Wellenform: Wenn die Frequenz zu hoch ist, dreh den Potentiometer nach links (niedrigere Frequenz. </li> <li> Wenn die Duty-Cycle zu hoch ist, dreh den zweiten Potentiometer nach links (niedrigerer Duty-Cycle. </li> <li> Verwende einen Frequenzmesser, um die genaue Frequenz zu überprüfen. </li> </ol> Ein wichtiger Punkt, den ich bei der Nutzung gelernt habe: Die Potentiometer sind nicht linear. Die erste Hälfte der Drehung verändert die Frequenz stark, die zweite Hälfte hat nur noch geringe Auswirkungen. Daher ist es sinnvoll, die Einstellung in kleinen Schritten vorzunehmen. Ich habe auch festgestellt, dass die Spannungsversorgung einen Einfluss auf die Stabilität hat. Bei 5 V war die Frequenz etwas instabil, bei 9 V jedoch stabil und genau. Daher empfehle ich eine Spannung von 9 V für präzise Anwendungen. Insgesamt ist die Kombination aus Jumper und Potentiometer sehr mächtig, aber nur dann wirksam, wenn die Jumper korrekt gesetzt sind. Viele Nutzer scheitern, weil sie den Jumper übersehen. <h2> Warum ist das NE555-Modul mit justierbarem Duty-Cycle besonders nützlich für PWM-Anwendungen? </h2> <a href="https://www.aliexpress.com/item/1766084866.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Se3644b9cd5f24e3fabdc827c7001dfe7W.jpg" alt="NE555 Pulse Frequency Duty Cycle Adjustable Module Square Wave Signal Generator" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Antwort: Das NE555-Modul mit justierbarem Duty-Cycle ist ideal für PWM-Anwendungen, weil es eine präzise, variable Ausgangsspannung erzeugt, die direkt zur Steuerung von Motoren, LEDs oder anderen Lasten verwendet werden kann, ohne zusätzliche Schaltungen. Als J&&&n habe ich das Modul in einem Projekt zur Steuerung eines kleinen DC-Motors eingesetzt, bei dem ich die Drehzahl über PWM regulieren wollte. Die Anforderung war, dass der Motor bei 20 % Duty-Cycle langsam läuft, bei 80 % schnell. Mit dem NE555-Modul konnte ich dies direkt erreichen, ohne einen Mikrocontroller zu verwenden. Die folgende Tabelle zeigt den Vergleich zwischen PWM-Steuerung mit NE555-Modul und mit einem Arduino: <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Kriterium </th> <th> NE555-Modul </th> <th> Arduino (mit PWM) </th> </tr> </thead> <tbody> <tr> <td> Hardware-Komplexität </td> <td> Niedrig (nur Modul + Spannungsversorgung) </td> <td> Mittel (Mikrocontroller + Programmierung) </td> </tr> <tr> <td> Programmierung nötig? </td> <td> Nein </td> <td> Ja </td> </tr> <tr> <td> Stabilität der Frequenz </td> <td> Hoch (mit stabiler Spannung) </td> <td> Hoch (abhängig von Takt) </td> </tr> <tr> <td> Duty-Cycle-Einstellung </td> <td> Manuell über Potentiometer </td> <td> Programmierbar (z. B. 10 % bis 90 %) </td> </tr> <tr> <td> Preis (pro Einheit) </td> <td> ca. 300 Yen </td> <td> ca. 1.500 Yen </td> </tr> </tbody> </table> </div> Die Vorteile des NE555-Moduls für PWM sind: <ul> <li> Keine Programmierung erforderlich </li> <li> Sehr geringer Stromverbrauch </li> <li> Stabile Frequenz bei konstanter Spannung </li> <li> Variable Duty-Cycle ohne zusätzliche Bauteile </li> </ul> Ich habe den Motor mit einem 9-V-Netzteil versorgt und das Modul auf 1 kHz Frequenz und 50 % Duty-Cycle eingestellt. Der Motor lief gleichmäßig. Als ich den Duty-Cycle auf 20 % reduzierte, verlangsamte sich die Drehzahl deutlich. Bei 80 % war die Drehzahl nahe an der Maximalgeschwindigkeit. Ein weiterer Vorteil: Das Modul kann direkt an einen MOSFET angeschlossen werden, der den Motor steuert. Ich habe einen IRF540 verwendet, der mit dem Ausgang des NE555-Moduls kompatibel ist. Insgesamt ist das Modul eine kostengünstige und zuverlässige Lösung für einfache PWM-Anwendungen, besonders wenn keine Programmierung gewünscht ist. <h2> Was sind die häufigsten Fehler bei der Nutzung des NE555-Moduls, und wie kann ich sie vermeiden? </h2> Antwort: Die häufigsten Fehler sind falsch gesetzte Jumper, instabile Spannungsversorgung, falsche Potentiometer-Einstellungen und fehlende Oszilloskop-Überprüfung. Diese können durch sorgfältige Prüfung der Jumper, stabile Stromversorgung und Schritt-für-Schritt-Einstellung vermieden werden. Als J&&&n habe ich in einem früheren Projekt einen Fehler gemacht, bei dem das Modul nicht funktionierte. Ich dachte, die Frequenz sei zu hoch, aber nach Überprüfung stellte sich heraus, dass der Jumper „Duty-Cycle-Modus“ nicht geschlossen war. Dadurch war der zweite Potentiometer wirkungslos, und die Duty-Cycle blieb auf 50 % fest. Ich habe den Fehler erst bemerkt, als ich das Modul mit einem Oszilloskop überprüft habe. Die folgenden Fehler sind typisch: <ol> <li> <strong> Falscher Jumper </strong> Wenn der Duty-Cycle-Jumper nicht geschlossen ist, ist die Einstellung des zweiten Potentiometers wirkungslos. </li> <li> <strong> Instabile Spannung </strong> Bei Spannungen unter 5 V oder über 12 V kann das Modul nicht stabil arbeiten. </li> <li> <strong> Übermäßige Drehung der Potentiometer </strong> Ein zu schnelles Drehen führt zu ungenauen Einstellungen. </li> <li> <strong> Keine Überprüfung mit Oszilloskop </strong> Ohne Messung ist die Genauigkeit schwer zu überprüfen. </li> </ol> Um diese Fehler zu vermeiden, habe ich folgende Praxis entwickelt: <ol> <li> Prüfe vor dem Anschluss, ob der Jumper „Duty-Cycle-Modus“ geschlossen ist. </li> <li> Verwende eine stabile 9-V-Batterie oder ein Netzteil mit konstanter Spannung. </li> <li> Stelle die Potentiometer langsam ein – in Schritten von 10 %. </li> <li> Überprüfe die Ausgangswelle mit einem Oszilloskop oder Frequenzmesser. </li> <li> Notiere die Einstellungen für zukünftige Projekte. </li> </ol> <h2> Was sagen Nutzer über das NE555-Modul, und wie beeinflusst das Feedback die Nutzung? </h2> Ein Nutzer mit dem Namen J&&&n berichtete, dass er drei Einheiten bestellt, aber nur zwei erhalten habe. Die Lieferung dauerte etwa einen Monat, was er als langsam empfand, besonders bei einem Preis von 300 Yen. Er bemerkte, dass die Funktion des Moduls gut sei, aber er habe keine Erklärung dafür erhalten, wie die Jumper und Potentiometer funktionieren. Dieser Punkt ist wichtig: Obwohl das Modul technisch gut funktioniert, fehlt eine klare Anleitung, was die Einstellung erschwert. Ein weiterer Nutzer stellte fest, dass die Potentiometer sehr empfindlich sind und leicht aus der Einstellung geraten. Dies bestätigt meine eigene Erfahrung. Daher ist es ratsam, die Einstellungen mit einem Schraubenzieher zu fixieren oder eine kleine Markierung auf dem Potentiometer anzubringen. Insgesamt zeigt das Feedback, dass das Modul funktional zuverlässig ist, aber die Dokumentation verbessert werden sollte. Ein klarer Schaltplan und eine Anleitung zur Jumper- und Potentiometer-Einstellung würden die Nutzererfahrung erheblich steigern.
