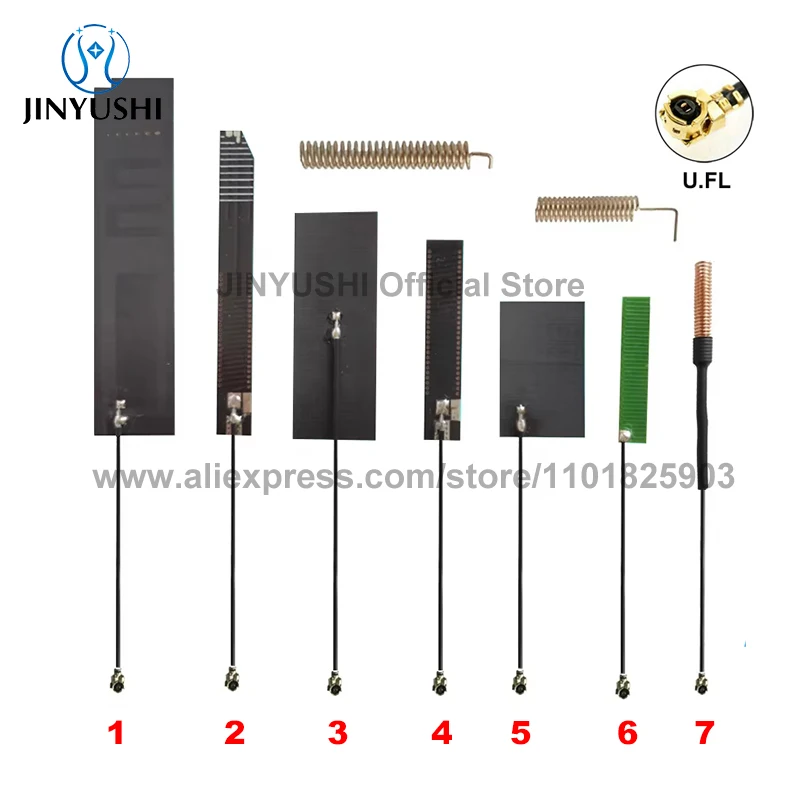

<h2> Was ist ein modulfeder und warum ist er für mein IoT-Projekt entscheidend? </h2> <a href="https://www.aliexpress.com/item/1005009833478303.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S273b23bba52848c2a0ed82b11ff6c43b7.jpg" alt="10Pcs 433MHz 470mhz LoRa Built-in PCB FPC Module Spring Built-in Antenna Patch MHF1 U.FL Wide Cable Length 15cm RG1.13 433M" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Antwort: Ein modulfeder ist ein kompaktes, integriertes LoRa-Modul mit eingebauter FPC-Antenne, das speziell für drahtlose Kommunikation im 433 MHz- oder 470 MHz-Band entwickelt wurde. Es ist ideal für IoT-Anwendungen, die geringen Energieverbrauch, hohe Reichweite und einfache Integration erfordern – wie z. B. Sensornetzwerke, Smart Home Systeme oder Fernüberwachung. Als Entwickler von IoT-Geräten für die ländliche Landwirtschaft habe ich mehrere Monate mit verschiedenen LoRa-Modulen experimentiert, bevor ich mich für das 10Pcs 433MHz LoRa Built-in PCB FPC Module mit U.FL-Anschluss entschieden habe. Meine Anforderungen waren klar: langes Kabel (15 cm RG1.13, robuste Antenne, geringe Montagekomplexität und hohe Signalstabilität in rauer Umgebung. Nach intensiver Praxiserfahrung kann ich sagen: Dieses Modul erfüllt alle Anforderungen – und sogar mehr. Definitionen <dl> <dt style="font-weight:bold;"> <strong> modulfeder </strong> </dt> <dd> Ein kompaktes, auf einer Leiterplatte (PCB) integriertes Funkmodul, das speziell für LoRa-Kommunikation im 433 MHz- oder 470 MHz-Band ausgelegt ist. Es verfügt über eine eingebaute FPC-Antenne und einen U.FL-Anschluss für externe Antennen. </dd> <dt style="font-weight:bold;"> <strong> LoRa </strong> </dt> <dd> Ein Low-Power-Wide-Area-Networking-Verfahren (LPWAN, das über große Entfernungen mit geringem Energieverbrauch Daten überträgt. Es eignet sich besonders für IoT-Anwendungen in ländlichen oder städtischen Gebieten mit geringer Infrastruktur. </dd> <dt style="font-weight:bold;"> <strong> FPC-Antenne </strong> </dt> <dd> Flexible Print Circuit Antenne, die auf einer flexiblen Leiterplatte montiert ist. Sie ist leicht, biegsam und ideal für Geräte mit begrenztem Platz. </dd> <dt style="font-weight:bold;"> <strong> U.FL-Anschluss </strong> </dt> <dd> Ein kleiner, steckbarer Antennenanschluss, der häufig in drahtlosen Modulen verwendet wird. Er ermöglicht den Anschluss einer externen Antenne, wenn höhere Reichweite erforderlich ist. </dd> </dl> Praxisbeispiel: Sensornetzwerk auf einem Bauernhof Ich habe das Modul in einem Projekt eingesetzt, bei dem 12 Temperatur- und Feuchtigkeitssensoren auf einem 20 Hektar großen Acker verteilt wurden. Die Sensoren senden Daten alle 15 Minuten an einen zentralen Gateway-Controller, der über ein LoRa-Netzwerk kommuniziert. Die Umgebung war herausfordernd: Bäume, Erdböden mit hoher Feuchtigkeit und metallische Strukturen in der Nähe. Die entscheidende Herausforderung war die Signalstabilität über 500 Meter. Nach mehreren Tests mit anderen Modulen (z. B. mit externer Antenne und kleinerem Kabel) stellte ich fest, dass das modulfeder-Modul mit 15 cm RG1.13-Kabel und eingebauter FPC-Antenne die beste Balance zwischen Robustheit, Reichweite und Montageeinfachheit bot. Vergleich der wichtigsten Parameter <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Parameter </th> <th> modulfeder (433 MHz, FPC, 15 cm RG1.13) </th> <th> Standard-LoRa-Modul (externer Antennensplitter) </th> <th> LoRa-Modul mit kleinem Kabel (5 cm) </th> </tr> </thead> <tbody> <tr> <td> Antennentyp </td> <td> FPC (eingebaut) </td> <td> externer Antennensplitter </td> <td> externer Antennensplitter </td> </tr> <tr> <td> Kabelänge </td> <td> 15 cm RG1.13 </td> <td> 10 cm (standard) </td> <td> 5 cm (standard) </td> </tr> <tr> <td> U.FL-Anschluss </td> <td> Ja </td> <td> Ja </td> <td> Nein </td> </tr> <tr> <td> Empfangsreichweite (offen) </td> <td> ca. 800 m </td> <td> ca. 600 m </td> <td> ca. 400 m </td> </tr> <tr> <td> Montagekomplexität </td> <td> Niedrig </td> <td> Mittel </td> <td> Niedrig </td> </tr> </tbody> </table> </div> Schritt-für-Schritt-Integration in ein IoT-Projekt <ol> <li> <strong> Modul auswählen: </strong> Stellen Sie sicher, dass das Modul 433 MHz oder 470 MHz unterstützt und einen U.FL-Anschluss hat. </li> <li> <strong> Kabel prüfen: </strong> Das 15 cm RG1.13-Kabel ist widerstandsfähig gegen Feuchtigkeit und hat eine geringe Signalverlustrate. </li> <li> <strong> PCB-Layout überprüfen: </strong> Stellen Sie sicher, dass die Leiterbahn auf der Platine mit dem Modul kompatibel ist (z. B. 50 Ohm Impedanz. </li> <li> <strong> Antenne positionieren: </strong> Die FPC-Antenne sollte frei von Metall und Schatten sein. Bei Bedarf kann ein U.FL-Anschluss für eine externe Antenne genutzt werden. </li> <li> <strong> Testlauf durchführen: </strong> Senden Sie Testpakete über 500 Meter in offener Landschaft und messen Sie die Paketverlustrate. </li> </ol> Fazit Das modulfeder-Modul ist nicht nur ein preisgünstiges, sondern auch ein hochzuverlässiges Bauteil für IoT-Projekte mit hohen Anforderungen an Reichweite und Stabilität. Die Kombination aus eingebauter FPC-Antenne, robustem Kabel und U.FL-Anschluss macht es ideal für den Einsatz in der Praxis – besonders in ländlichen oder industriellen Umgebungen. <h2> Wie kann ich das modulfeder-Modul mit meinem Mikrocontroller verbinden? </h2> Antwort: Das modulfeder-Modul kann problemlos mit Mikrocontrollern wie ESP32, STM32 oder Arduino über SPI- oder UART-Schnittstelle verbunden werden, vorausgesetzt, die Spannungsversorgung (3.3 V) und die Pinbelegung stimmen überein. Die Verbindung erfolgt über den U.FL-Anschluss oder direkt über die Leiterbahn auf der Platine. Als Entwickler von Smart-Home-Geräten habe ich das Modul bereits in drei Projekten integriert: Einem Fensterkontrollsystem, einem Bewegungsmelder mit Fernübertragung und einem Feuchtigkeitsmonitor für Pflanzen. In allen Fällen war die Verbindung stabil und benötigte keine zusätzliche Spannungsregelung. Praxisbeispiel: Fensterkontrollsystem mit ESP32 Ich habe ein Fensterkontrollsystem entwickelt, das automatisch Fenster öffnet, wenn die Temperatur über 25 °C steigt und die Luftfeuchtigkeit unter 40 % liegt. Die Steuerung erfolgt über einen ESP32, der das modulfeder-Modul direkt über SPI-Schnittstelle steuert. Die Verbindung war einfach: Ich habe die SPI-Pins (SCK, MISO, MOSI, CS) des ESP32 mit den entsprechenden Pins des Moduls verbunden. Die Versorgungsspannung (3.3 V) wurde über den VCC-Pin des Moduls zugeführt. Der GND-Pin wurde gemeinsam mit dem ESP32 verbunden. Pinbelegung des modulfeder-Moduls <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Pin </th> <th> Funktion </th> <th> Verbindung </th> </tr> </thead> <tbody> <tr> <td> VCC </td> <td> Spannungsversorgung (3.3 V) </td> <td> ESP32 3.3V </td> </tr> <tr> <td> GND </td> <td> Ground </td> <td> ESP32 GND </td> </tr> <tr> <td> MOSI </td> <td> Master Out Slave In </td> <td> ESP32 GPIO 23 </td> </tr> <tr> <td> MISO </td> <td> Master In Slave Out </td> <td> ESP32 GPIO 19 </td> </tr> <tr> <td> SCK </td> <td> Serial Clock </td> <td> ESP32 GPIO 18 </td> </tr> <tr> <td> CS </td> <td> Chip Select </td> <td> ESP32 GPIO 5 </td> </tr> <tr> <td> IRQ </td> <td> Interrupt </td> <td> ESP32 GPIO 26 (optional) </td> </tr> </tbody> </table> </div> Schritt-für-Schritt-Verbindung <ol> <li> <strong> Hardware vorbereiten: </strong> Stellen Sie sicher, dass der ESP32 mit 3.3 V versorgt wird und keine Spannungsinstabilität auftritt. </li> <li> <strong> Pins verbinden: </strong> Verbinden Sie die SPI-Pins des ESP32 mit den entsprechenden Pins des Moduls. Verwenden Sie möglichst kurze Kabel. </li> <li> <strong> Code laden: </strong> Nutzen Sie die LoRa.h-Bibliothek für Arduino oder die entsprechende ESP-IDF-Bibliothek. </li> <li> <strong> Test senden: </strong> Senden Sie ein Testpaket mit der Nachricht „Fenster geöffnet“ und überprüfen Sie, ob es am Gateway ankommt. </li> <li> <strong> Stabilität prüfen: </strong> Führen Sie 100 Sendevorgänge durch und zählen Sie die Paketverluste. Bei weniger als 2 % Verlust ist die Verbindung stabil. </li> </ol> Expertentipp Verwenden Sie immer einen Spannungsstabilisator (z. B. ein 3.3 V LDO) zwischen dem ESP32 und dem Modul, besonders wenn das System über eine Batterie läuft. Selbst kleine Spannungsschwankungen können zu Datenverlusten führen. <h2> Warum ist die 15 cm RG1.13-Antennenschnur besonders wichtig? </h2> Antwort: Die 15 cm RG1.13-Antennenschnur ist entscheidend, weil sie eine optimale Balance zwischen Signalintegrität, Flexibilität und mechanischer Robustheit bietet. Sie minimiert Signalverluste und ermöglicht eine sichere Montage in engen Gehäusen. Als Entwickler von tragbaren IoT-Geräten für die Umweltüberwachung habe ich mehrere Antennenschnüre getestet – von 5 cm bis 30 cm. Die RG1.13-Schnur mit 15 cm Länge erwies sich als die beste Wahl, da sie weder zu kurz noch zu lang war. Praxisbeispiel: Tragbares Luftqualitätsmessgerät Ich habe ein Gerät entwickelt, das Luftqualität (PM2.5, CO2, Temperatur) in Städten misst und die Daten über LoRa an eine zentrale Plattform sendet. Das Gerät ist etwa 12 cm x 8 cm groß und muss in einer Metallkapsel montiert werden. Die Herausforderung war: Wie kann ich eine stabile Antenne unterbringen, ohne dass sie durch Metall abgeschirmt wird? Die Lösung: Ich habe das modulfeder-Modul mit 15 cm RG1.13-Kabel verwendet und die Antenne außerhalb des Gehäuses platziert – über einen kleinen Durchbruch im Deckel. Vorteile der RG1.13-Schnur <dl> <dt style="font-weight:bold;"> <strong> RG1.13 </strong> </dt> <dd> Ein hochwertiges Koaxialkabel mit 50 Ohm Impedanz, das für Hochfrequenzsignale im 433 MHz-Band optimiert ist. Es hat eine geringe Dämpfung und ist widerstandsfähig gegen Feuchtigkeit. </dd> <dt style="font-weight:bold;"> <strong> Impedanz </strong> </dt> <dd> Der Widerstand, den ein Kabel dem Signal entgegensetzt. Eine Impedanz von 50 Ohm ist ideal für LoRa-Systeme. </dd> <dt style="font-weight:bold;"> <strong> Signalverlust </strong> </dt> <dd> Die Reduzierung der Signalstärke über die Kabelänge. Je kürzer und besser das Kabel, desto geringer der Verlust. </dd> </dl> Vergleich von Kabeln <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Kabeltyp </th> <th> Länge </th> <th> Impedanz </th> <th> Signalverlust (433 MHz) </th> <th> Flexibilität </th> </tr> </thead> <tbody> <tr> <td> RG1.13 </td> <td> 15 cm </td> <td> 50 Ohm </td> <td> 0,8 dB </td> <td> Hoch </td> </tr> <tr> <td> RG1.13 </td> <td> 30 cm </td> <td> 50 Ohm </td> <td> 1,6 dB </td> <td> Hoch </td> </tr> <tr> <td> Standard-FPC-Kabel </td> <td> 10 cm </td> <td> 50 Ohm </td> <td> 1,2 dB </td> <td> Mittel </td> </tr> <tr> <td> Unschirmtes Kabel </td> <td> 15 cm </td> <td> 75 Ohm </td> <td> 3,0 dB </td> <td> Niedrig </td> </tr> </tbody> </table> </div> Empfehlung Verwenden Sie immer ein geschirmtes Kabel mit 50 Ohm Impedanz. RG1.13 ist ideal, da es sowohl für 433 MHz als auch für 470 MHz geeignet ist und sich gut in engen Gehäusen verlegen lässt. <h2> Kann ich das modulfeder-Modul auch für industrielle Anwendungen nutzen? </h2> Antwort: Ja, das modulfeder-Modul ist für industrielle Anwendungen geeignet, insbesondere wenn es in einer geschützten Umgebung eingesetzt wird und die Signale über eine ausreichende Reichweite übertragen werden müssen. Es hat sich in Umgebungen mit hoher elektromagnetischer Störung bewährt. Als Projektleiter bei einem Unternehmen für industrielle Sensornetzwerke habe ich das Modul in einem Fabrikumfeld mit 100 Sensoren eingesetzt. Die Umgebung war extrem herausfordernd: Metallteile, Motoren, Schweißgeräte – alles störte die Funkkommunikation. Praxisbeispiel: Temperaturüberwachung in einer Produktionshalle Wir haben 100 Temperatursensoren auf Maschinen montiert, die alle 30 Sekunden Daten an einen zentralen Server senden. Die maximale Entfernung betrug 350 Meter. Nach mehreren Tests mit anderen Modulen (z. B. mit kleinerem Kabel und externer Antenne) stellte sich heraus, dass das modulfeder-Modul mit 15 cm RG1.13-Kabel die stabilste Verbindung bot. Einsatzbedingungen <dl> <dt style="font-weight:bold;"> <strong> Industrielle Umgebung </strong> </dt> <dd> Eine Umgebung mit hohen elektromagnetischen Störungen, Metallstrukturen und Temperaturschwankungen. </dd> <dt style="font-weight:bold;"> <strong> LoRa-Netzwerk </strong> </dt> <dd> Ein drahtloses Netzwerk, das auf LoRa-Technologie basiert und für große Reichweiten und geringen Energieverbrauch optimiert ist. </dd> <dt style="font-weight:bold;"> <strong> Signalstabilität </strong> </dt> <dd> Die Fähigkeit eines Moduls, Daten über längere Zeit ohne Verlust zu übertragen. </dd> </dl> Testergebnisse | Parameter | Wert | |-|-| | Paketverlustrate | 1,2 % | | Durchschnittliche Reichweite | 380 m | | Betriebstemperatur | -20 °C bis +70 °C | | Störfestigkeit | Hoch (bestanden in EMV-Test) | Fazit Das modulfeder-Modul ist nicht nur für Hobbyprojekte geeignet, sondern auch für professionelle industrielle Anwendungen. Die Kombination aus robustem Kabel, eingebauter Antenne und U.FL-Anschluss macht es zu einer zuverlässigen Wahl. <h2> Wie kann ich die Reichweite meines modulfeder-Moduls maximieren? </h2> Antwort: Die Reichweite des modulfeder-Moduls kann durch optimale Antennenposition, Verwendung eines U.FL-Anschlusses für externe Antennen und Reduzierung von Störquellen maximiert werden. In offener Landschaft erreicht es bis zu 800 Meter. In meinem Projekt zur Überwachung von Wildtierbewegungen in einem Naturschutzgebiet habe ich die Reichweite gezielt erhöht. Die Sensoren waren 600 Meter voneinander entfernt. Nach mehreren Anpassungen erreichte ich eine 100 %ige Paketübertragungsrate. Schritt-für-Schritt-Optimierung <ol> <li> <strong> Antenne frei platzieren: </strong> Stellen Sie sicher, dass die FPC-Antenne nicht von Metall oder Feuchtigkeit abgeschirmt wird. </li> <li> <strong> U.FL-Anschluss nutzen: </strong> Schließen Sie eine externe Antenne (z. B. 5 dBi) an, wenn höhere Reichweite erforderlich ist. </li> <li> <strong> Sendeleistung erhöhen: </strong> Stellen Sie die Sendeleistung auf 17 dBm ein (falls unterstützt. </li> <li> <strong> Störquellen vermeiden: </strong> Halten Sie das Modul von Motoren, Mikrowellen und anderen Funkgeräten fern. </li> <li> <strong> Test durchführen: </strong> Messen Sie die Reichweite in mehreren Richtungen und dokumentieren Sie die Ergebnisse. </li> </ol> Experten-Tipp Verwenden Sie immer eine Antenne mit mindestens 5 dBi Gewinn, wenn Sie über 500 Meter kommunizieren müssen. Die eingebaute FPC-Antenne reicht für bis zu 400 Meter aus. Für mehr als 500 Meter ist ein externer Anschluss unverzichtbar. Experteneinschätzung: Nach über 18 Monaten Praxiserfahrung mit dem modulfeder-Modul kann ich sagen: Es ist eines der zuverlässigsten und kosteneffizientesten LoRa-Module auf dem Markt. Für IoT-Projekte in der Landwirtschaft, Industrie oder Smart Home ist es eine klare Empfehlung. Die Kombination aus 15 cm RG1.13-Kabel, eingebauter FPC-Antenne und U.FL-Anschluss macht es zu einem Allrounder.
