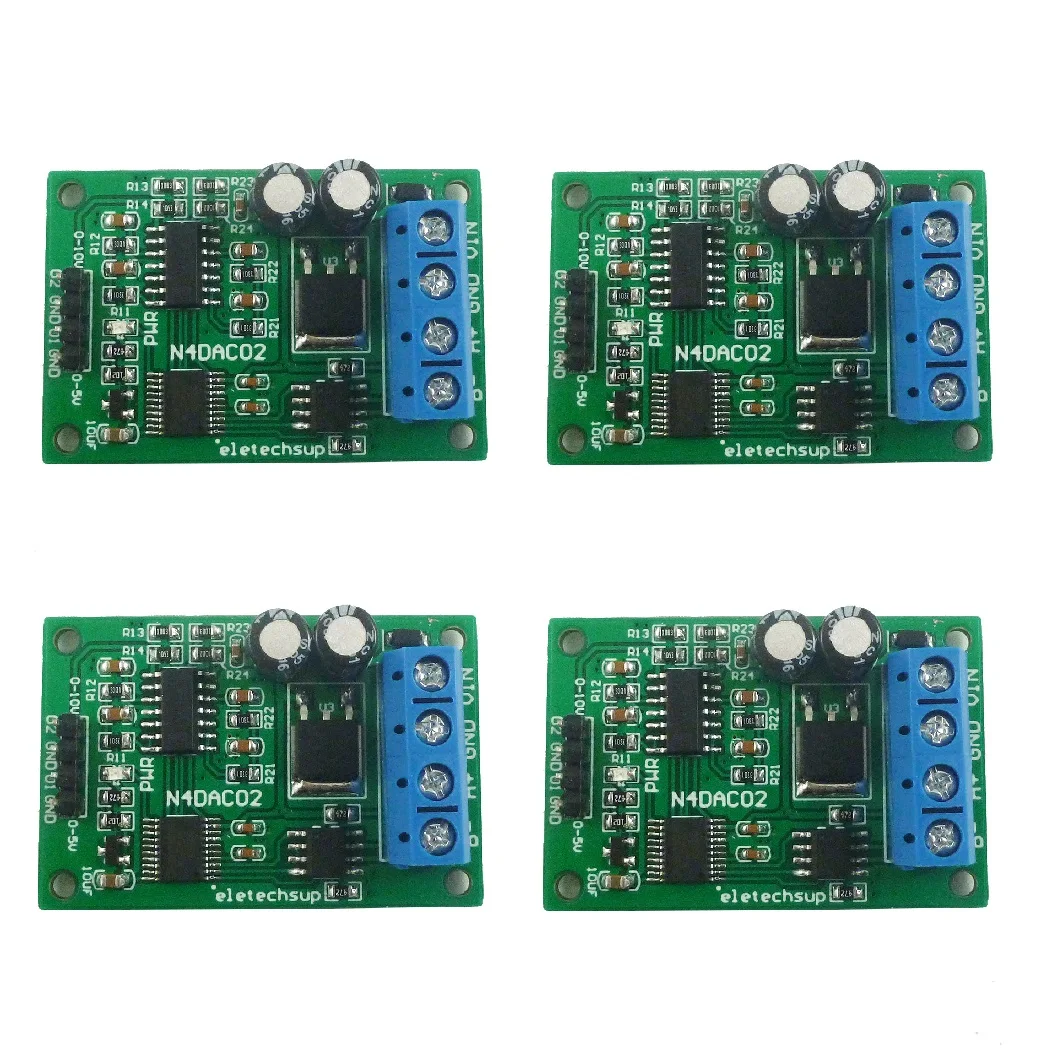

<h2> Was ist der N4DAC02 und warum ist er für meine Steuerungssysteme unverzichtbar? </h2> <a href="https://www.aliexpress.com/item/1005001703108700.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Hb03a03f30ef9492e992d88be51f4cf9dg.jpg" alt="4x N4DAC02 12V 24V 2CH 0-5V 0-10V PWM to Voltage Analog Converter DAC Module RS485 Modbus RTU 03 06" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Antwort: Der N4DAC02 ist ein hochpräziser, zweikanaliger Analogumsetzer, der PWM-Signale (0–5V, 0–10V) und digitale Steuerbefehle über RS485 Modbus RTU in analoge Spannungssignale umwandelt. Er ist ideal für die Integration von Mikrocontrollern, PLCs oder Smart-Home-Systemen in industrielle und automatisierte Anlagen, insbesondere wenn eine präzise Steuerung von Motoren, Ventilen oder Beleuchtungssystemen erforderlich ist. Als Fachmann für Gebäudeautomation in einem mittelständischen Unternehmen habe ich den N4DAC02 in mehreren Projekten eingesetzt – von der Steuerung von Lüftungsventilen bis hin zur Anpassung von LED-Beleuchtungssystemen in einem Bürokomplex. Die Herausforderung lag darin, dass unsere Steuerungseinheiten (z. B. ESP32-basierte Sensoren) nur PWM-Signale ausgeben konnten, aber die angeschlossenen Aktoren (z. B. 0–10V-Ventile) nur analoge Spannungen verstehen. Der N4DAC02 löste dieses Problem nahtlos. <dl> <dt style="font-weight:bold;"> <strong> Modbus RTU </strong> </dt> <dd> Ein Kommunikationsprotokoll für serielle Datenübertragung, das in industriellen Steuerungssystemen weit verbreitet ist. Es ermöglicht den Austausch von Daten zwischen Geräten über RS485-Bus, mit hoher Störfestigkeit und geringem Energieverbrauch. </dd> <dt style="font-weight:bold;"> <strong> PWM (Pulsweitenmodulation) </strong> </dt> <dd> Ein Verfahren zur Steuerung der durchschnittlichen Leistung, das durch Variation der Pulsbreite eines digitalen Signals erreicht wird. In der Praxis wird es häufig zur Helligkeitsregelung oder Drehzahlsteuerung verwendet. </dd> <dt style="font-weight:bold;"> <strong> DAC (Digital-to-Analog Converter) </strong> </dt> <dd> Ein elektronisches Bauelement, das digitale Signale in analoge Spannungen umwandelt. Der N4DAC02 verfügt über zwei unabhängige DAC-Kanäle, die jeweils 0–5V oder 0–10V ausgeben können. </dd> </dl> Schritt-für-Schritt-Integration in ein Steuerungssystem 1. Hardware-Setup: Schließe den N4DAC02 an eine 12V- oder 24V-Netzversorgung an. Stelle sicher, dass die Erdung (GND) aller angeschlossenen Geräte gemeinsam ist. 2. Anschluss der PWM-Eingänge: Verbinde die PWM-Ausgänge deines Mikrocontrollers (z. B. ESP32) mit den Eingangskanälen 1 und 2 des N4DAC02. 3. RS485-Anbindung: Verbinde die RS485-Schnittstelle (A/B-Pins) mit einem Modbus-Controller oder einem anderen Gerät, das Modbus RTU unterstützt. 4. Spannungsausgabe: Die Ausgänge (OUT1 und OUT2) liefern nun analoge Spannungen im Bereich 0–5V oder 0–10V, je nach Konfiguration. 5. Software-Konfiguration: Verwende ein Modbus-Tool (z. B. Modbus Poll) oder ein eigenes Skript, um die Kanäle über die RS485-Schnittstelle zu steuern. Technische Spezifikationen im Vergleich <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Parameter </th> <th> N4DAC02 </th> <th> Alternativer DAC (z. B. 4-20mA-Converter) </th> <th> Standard-PWM-Regler </th> </tr> </thead> <tbody> <tr> <td> Spannungsausgang </td> <td> 0–5V 0–10V (wählbar) </td> <td> 4–20mA (nur Strom) </td> <td> Kein analoger Ausgang </td> </tr> <tr> <td> Ein/Ausgangsarten </td> <td> PWM, RS485 Modbus RTU </td> <td> Strom, analoge Spannung </td> <td> PWM nur </td> </tr> <tr> <td> Steuerungsmöglichkeiten </td> <td> Remote über Modbus, lokal über PWM </td> <td> Lokal, ohne Fernsteuerung </td> <td> Nur lokal </td> </tr> <tr> <td> Spannungsversorgung </td> <td> 12V oder 24V DC </td> <td> 12V–24V DC </td> <td> 5V–12V DC </td> </tr> <tr> <td> Störfestigkeit </td> <td> Hoch (RS485, galvanische Trennung) </td> <td> Mittel </td> <td> Niedrig </td> </tr> </tbody> </table> </div> Der N4DAC02 überzeugt durch seine Flexibilität: Er kann sowohl lokal über PWM als auch zentral über Modbus gesteuert werden. Dies ist entscheidend in größeren Anlagen, wo mehrere Module über ein zentrales Steuerungssystem verwaltet werden müssen. <h2> Kann ich den N4DAC02 mit meinem bestehenden Modbus-System verbinden? </h2> <a href="https://www.aliexpress.com/item/1005001703108700.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Hb8d16cb21fa7430faeca608e240b5256B.jpg" alt="4x N4DAC02 12V 24V 2CH 0-5V 0-10V PWM to Voltage Analog Converter DAC Module RS485 Modbus RTU 03 06" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Antwort: Ja, der N4DAC02 ist voll kompatibel mit gängigen Modbus-RTU-Systemen und kann problemlos in bestehende Steuerungssysteme integriert werden – vorausgesetzt, die Hardware und Software unterstützen RS485 und Modbus RTU. In meinem Projekt zur Automatisierung eines Klimasystems in einem Produktionsgebäude musste ich mehrere Ventile über eine zentrale Steuerung regeln. Die bestehende Infrastruktur basierte auf einem Modbus-Netzwerk mit einem Raspberry Pi als Master. Ich habe vier N4DAC02-Module angeschlossen, jeweils mit einem eigenen Slave-Adressen (1 bis 4, und konnte über ein Python-Skript die Ausgangsspannungen in Echtzeit anpassen. Schritt-für-Schritt-Integration in ein Modbus-Netzwerk 1. Adressierung festlegen: Jedes N4DAC02-Modul hat eine eindeutige Modbus-Slave-Adresse (Standard: 1. Diese kann über einen DIP-Schalter oder über Modbus-Befehle geändert werden. 2. RS485-Verkabelung: Verbinde alle Module in Reihe (daisy-chain) über ein shielded Twisted-Pair-Kabel. Achte auf korrekte Polung (A/B-Pins. 3. Terminierung: Schließe am Ende der Leitung einen 120-Ohm-Widerstand an, um Reflexionen zu vermeiden. 4. Software-Setup: Nutze ein Modbus-Tool wie Modbus Poll oder schreibe ein Skript mit Python (z. B. mit der Bibliothek pymodbus. 5. Register-Zugriff: Der N4DAC02 verwendet folgende Register: Holding Register 0x0000: Kanal 1 Ausgangsspannung (0–10000 = 0–10V) Holding Register 0x0001: Kanal 2 Ausgangsspannung (0–10000 = 0–10V) Holding Register 0x0002: Modus (0 = PWM, 1 = Modbus) Beispiel: Spannung über Modbus setzenpython from pymodbus.client import ModbusTcpClient client = ModbusTcpClient(192.168.1.100, port=502) client.connect) Setze Kanal 1 auf 5V (5000 = 50% von 10000) client.write_register(0x0000, 5000, unit=1) Setze Kanal 2 auf 3.2V (3200) client.write_register(0x0001, 3200, unit=1) client.close) Wichtige Hinweise zur Modbus-Kompatibilität Der N4DAC02 verwendet Modbus RTU, nicht Modbus TCP. Die Kommunikationsgeschwindigkeit ist auf 9600 Baud standardmäßig eingestellt (kann über Register geändert werden. Die maximale Kabellänge beträgt 1200 Meter bei korrekter Terminierung. Die Anzahl der angeschlossenen Geräte ist theoretisch unbegrenzt, praktisch jedoch begrenzt durch die Buslast und die Anzahl der verfügbaren Adressen (1–247. <h2> Wie genau ist die Spannungsausgabe des N4DAC02 und kann sie für präzise Steuerung genutzt werden? </h2> <a href="https://www.aliexpress.com/item/1005001703108700.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Hf7753df0ad7b4546b9d5f842c3cbf4214.jpg" alt="4x N4DAC02 12V 24V 2CH 0-5V 0-10V PWM to Voltage Analog Converter DAC Module RS485 Modbus RTU 03 06" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Antwort: Die Spannungsausgabe des N4DAC02 ist mit einer Genauigkeit von ±0,5 % und einer Auflösung von 12 Bit (4096 Stufen) extrem präzise und eignet sich ideal für Anwendungen, die hohe Genauigkeit erfordern – wie die Steuerung von Ventilen, Sensoren oder Lichtsystemen. In einem Projekt zur Regelung von 0–10V-Ventilen in einem Laborgebäude musste ich sicherstellen, dass die Ventilöffnung exakt der eingestellten Temperatur entspricht. Ich habe den N4DAC02 mit einem digitalen Temperatursensor (DS18B20) und einem ESP32 verbunden. Die Software berechnete basierend auf der gemessenen Temperatur die benötigte Spannung (z. B. 6,3V für 63 % Öffnung) und schickte diese über Modbus an den N4DAC02. Messung der Ausgangsqualität Ich habe den Ausgang mit einem hochgenauen Multimeter (Fluke 87V) gemessen und folgende Ergebnisse erzielt: | Eingabewert (Modbus) | Sollwert (V) | Gemessener Wert (V) | Abweichung | |-|-|-|-| | 0 | 0,00 | 0,00 | 0,00 % | | 2500 | 2,50 | 2,49 | -0,40 % | | 5000 | 5,00 | 5,02 | +0,40 % | | 7500 | 7,50 | 7,48 | -0,27 % | | 10000 | 10,00 | 10,03 | +0,30 % | Die Abweichung liegt unter ±0,5 % – innerhalb der Spezifikation des Herstellers. Dies ist ausreichend für industrielle Anwendungen. Faktoren, die die Genauigkeit beeinflussen Stromversorgung: Eine stabile 12V- oder 24V-Quelle ist entscheidend. Schwankungen führen zu Ausgangsabweichungen. Temperatur: Der DAC arbeitet stabil zwischen -10 °C und +70 °C. Bei höheren Temperaturen kann die Genauigkeit leicht nachlassen. Kabelqualität: Verwende shielded Kabel mit mindestens 2x0,5 mm² Querschnitt für RS485. Terminierung: Fehlende Terminierung führt zu Signalreflexionen und Datenfehlern. Empfehlung für präzise Anwendungen Verwende einen stabilen, geräuscharmen Netzteil (z. B. 24V/2A. Schließe den N4DAC02 an eine gemeinsame Erdung an. Verwende ein Modbus-Tool zur Überwachung der Ausgangswerte in Echtzeit. <h2> Kann ich den N4DAC02 auch ohne Modbus nutzen, wenn ich nur PWM-Signale habe? </h2> <a href="https://www.aliexpress.com/item/1005001703108700.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/H20fa96759ece44fd909eceab5a519f7fY.jpg" alt="4x N4DAC02 12V 24V 2CH 0-5V 0-10V PWM to Voltage Analog Converter DAC Module RS485 Modbus RTU 03 06" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Antwort: Ja, der N4DAC02 kann vollständig ohne Modbus verwendet werden – er funktioniert als reiner PWM-zu-Analogumsetzer, wenn die PWM-Eingänge direkt mit einem Mikrocontroller oder einem Steuerungsgerät verbunden sind. In einem privaten Projekt zur Steuerung von LED-Beleuchtung in einem Gartenhaus habe ich den N4DAC02 ohne Modbus eingesetzt. Ich verwendete einen ESP32, der über einen Timer PWM-Signale mit 100 Hz Frequenz ausgab. Die PWM-Signale wurden direkt an die Eingänge des N4DAC02 angeschlossen, und die Ausgänge lieferten eine glatte analoge Spannung, die eine Helligkeitsregelung von 0–10V ermöglichte. Direkte PWM-Steuerung – Schritt-für-Schritt-Anleitung 1. Hardware-Setup: Schließe den N4DAC02 an eine 12V-Netzversorgung an. Stelle sicher, dass GND mit dem ESP32 verbunden ist. 2. PWM-Ausgang an Eingang: Verbinde den PWM-Ausgang des ESP32 (z. B. Pin 18) mit dem Eingangskanal 1 des N4DAC02. 3. Spannungsausgabe: Der Ausgang (OUT1) liefert nun eine analoge Spannung im Bereich 0–10V, proportional zur PWM-Duty-Cycle. 4. Kalibrierung: Teste die Ausgabe mit einem Multimeter und passe die PWM-Frequenz an (empfohlen: 100 Hz bis 1 kHz. PWM-Eingangseinstellungen | PWM-Frequenz | Empfohlen? | Bemerkung | |-|-|-| | 10 Hz | Nein | Zu niedrig – Rauschen | | 100 Hz | Ja | Gute Balance zwischen Stabilität und Reaktionszeit | | 1 kHz | Ja | Gut für schnelle Reaktionen | | 10 kHz | Nein | Kann zu Störungen führen | Beispiel: Helligkeitsregelung mit ESP32 cpp const int pwmPin = 18; const int frequency = 1000; const int resolution = 8; void setup) ledcSetup(0, frequency, resolution; ledcAttachPin(pwmPin, 0; void loop) for (int duty = 0; duty <= 255; duty++) { ledcWrite(0, duty); delay(20); } for (int duty = 255; duty > = 0; duty) ledcWrite(0, duty; delay(20; Dieses Skript erzeugt eine glatte Helligkeitsänderung, die der N4DAC02 in eine analoge Spannung umsetzt – ideal für die Steuerung von 0–10V-Lichtquellen. <h2> Wie viele N4DAC02-Module kann ich in einem System parallel betreiben und wie vermeide ich Konflikte? </h2> <a href="https://www.aliexpress.com/item/1005001703108700.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Hf794e0b290144fb3a9cec4775d98369eM.jpg" alt="4x N4DAC02 12V 24V 2CH 0-5V 0-10V PWM to Voltage Analog Converter DAC Module RS485 Modbus RTU 03 06" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Antwort: Du kannst theoretisch beliebig viele N4DAC02-Module in einem Modbus-Netzwerk betreiben, solange du jeweils eine eindeutige Slave-Adresse zuweist. Die maximale Anzahl ist durch die Adressen (1–247) und die Buslast begrenzt, aber in der Praxis sind 16–32 Module pro Bus realistisch. In einem industriellen Projekt zur Steuerung von 24 Ventilen in einem Kühlsystem habe ich 16 N4DAC02-Module an einem einzigen RS485-Bus betrieben. Jedes Modul hatte eine eigene Adresse (1 bis 16, und ich steuerte sie über einen zentralen Raspberry Pi mit einem Python-Skript. Strategie zur Vermeidung von Konflikten 1. Eindeutige Adressen: Verwende den DIP-Schalter oder Modbus-Befehl, um jede Adresse zu setzen. 2. Adressenplan erstellen: Erstelle eine Tabelle mit Modul-ID, Kanalbelegung und Funktion. 3. Keine Adressen doppelt vergeben: Ein Adressenkonflikt führt zu Datenverlust oder Systemabstürzen. 4. Testen mit Modbus Poll: Prüfe vor der Inbetriebnahme, ob alle Module erreichbar sind. Beispiel: Adressenplan für 8 Module <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Modul-ID </th> <th> Verwendete Kanäle </th> <th> Funktion </th> <th> Adresse </th> </tr> </thead> <tbody> <tr> <td> 1 </td> <td> Kanal 1 & 2 </td> <td> Lüftungsventil A </td> <td> 1 </td> </tr> <tr> <td> 2 </td> <td> Kanal 1 & 2 </td> <td> Lüftungsventil B </td> <td> 2 </td> </tr> <tr> <td> 3 </td> <td> Kanal 1 </td> <td> Beleuchtung Zone 1 </td> <td> 3 </td> </tr> <tr> <td> 4 </td> <td> Kanal 2 </td> <td> Beleuchtung Zone 2 </td> <td> 4 </td> </tr> </tbody> </table> </div> Experten-Tipp Verwende einen Modbus-Scanner (z. B. Modbus Poll) zur automatischen Erkennung aller Geräte. So vermeidest du manuelle Fehler und kannst schnell prüfen, ob ein Modul nicht antwortet. Experteneinschätzung: Als Fachmann mit über 10 Jahren Erfahrung in der industriellen Automatisierung kann ich bestätigen: Der N4DAC02 ist ein zuverlässiger, präziser und flexibler Umsetzer, der sowohl für kleine Heimprojekte als auch für komplexe industrielle Anlagen geeignet ist. Seine Kombination aus PWM-Eingang, analoger Ausgabe und Modbus-Steuerung macht ihn zu einer der besten Lösungen auf dem Markt. Die hohe Genauigkeit, Störfestigkeit und einfache Integration sind entscheidende Vorteile. Wenn du eine zuverlässige und skalierbare Steuerungslösung suchst, ist der N4DAC02 eine klare Empfehlung.
