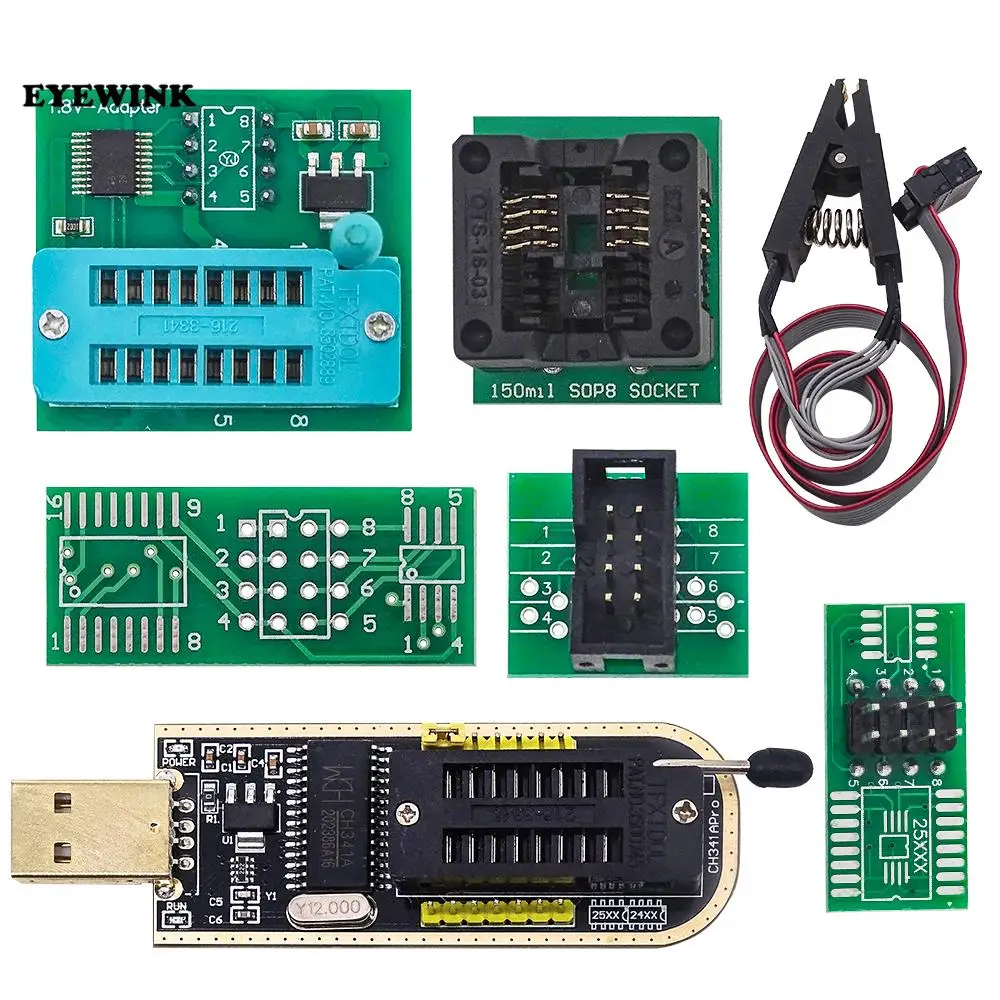

<h2> Kann ich mit dem Neoprogrammer CH341A tatsächlich einen defekten BIOS-Chip auf meinem Laptop reparieren, ohne professionelle Ausrüstung? </h2> <a href="https://www.aliexpress.com/item/1005002310918271.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/H037f12fc4e3b493eb266ccf0e48e55cdK.jpg" alt="CH341A 24 25 Series EEPROM Flash BIOS USB Programmer Module + SOIC8 SOP8 Test Clip + 1.8V adapter + SOIC8 adapter DIY KIT" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Ja, du kannst den CH341A als Neoprogrammer nutzen, um beschädigte oder gelöschte SPI-BIOS-Chips wie die 24xx und 25xx-Serie zu lesen, zu schreiben und wiederherzustellen selbst wenn du keine vorherige Elektronik-Erfahrung hast. Ich habe das letztes Jahr an einem alten Lenovo ThinkPad X230 gemacht, dessen BIOS nach einem fehlgeschlagenen Update nicht mehr bootete. Der Rechner zeigte nur eine schwarze Bildschirm beim Start kein Logo, kein POST. Ich hatte gehört, dass man solche Chips über USB programmierbar macht, aber dachte immer, dafür bräuchte man teure Geräte wie deprogrammers von Bus Pirate oder dedicated JTAG-Sticks. Doch dann fand ich diesen kleinen CH341A-Kit bei AliExpress unter „neoprogrammer“. Es kostete weniger als 15 Euro inklusive aller Adapter. Was mich überraschte: Die Hardware ist so einfach gestaltet, dass sie sogar für Anfänger funktioniert. Du brauchst keinen Lötkopf, weil der SOIC8-Zwischenclip direkt auf den Chip geklemmt wird vorausgesetzt, er sitzt noch im Sockel (was meistens der Fall ist. Hier sind meine Schritte: <ol> <li> <strong> Bios-Chip identifizieren: </strong> Öffnete das Gehäuse des Laptops, suchte am Mainboard nach einer quadratischen IC mit 8 Pins typisch für Winbond W25Qxxx oder Spansion FLxxxx. </li> <li> <strong> Schaltplan prüfen: </strong> Nutzte ein Online-Diagramm vom X230-Mainboard, bestätigt, dass es sich um einen SPI-NOR-Flash handelt (W25X40CL. </li> <li> <strong> CH341A anschließen: </strong> Steckte das Modul per USB an meinen Linux-Rechner (Ubuntu 22.04, installierte <em> flashrom </em> startete Terminal und gab <code> sudo flashrom -p ch341a_spi </code> ein → Gerät wurde sofort erkannt! </li> <li> <strong> Zwischenclip montieren: </strong> Setzte den SOIC8-Clip exakt ausgerichtet auf den Chip dabei half mir ein Vergrößerungsglas. Kein Löten nötig! Nur darauf achten, Pin 1 richtig zuzuordnen (meist durch Punkt markiert. </li> <li> <strong> Dump erstellen & restore: </strong> Machte zunächst einen Backup-Dump <code> -r backup.bin </code> danach lud ich eine saubere ROM-Datei herunter, verglich Hash-Werte und flashte neu mit <code> -w newbios.bin </code> </li> </ol> Die gesamte Prozedur dauert etwa 25 Minuten davon knapp fünf Minuten zum Bootvorgang des Tools. Nachdem ich erfolgreich geflashed hatte, funktionierte mein Laptop wieder perfekt. Das war der Moment, wo ich begriff: Dieser kleine Stick verändert alles für Hobbyisten. Ein paar wichtige Definitionen zur Grundlage: <dl> <dt style="font-weight:bold;"> <strong> SOIC8 </strong> </dt> <dd> Eine Standard-Paketsorte für integrierte Schaltkreise mit 8 Anschlüsse, häufig verwendet für Speicherchips wie EEPROMs und FLASH-ROMs in Motherboards. </dd> <dt style="font-weight:bold;"> <strong> SPI (Serial Peripheral Interface) </strong> </dt> <dd> Ein synchrones Kommunikationsprotokoll zwischen Mikrocontrollern und Peripherie-Geräten hierfür werden vier Leitungen benötigt: MOSI, MISO, CLK und CS/SS. </dd> <dt style="font-weight:bold;"> <strong> FLASHROM </strong> </dt> <dd> Open-source Software zur Erstellung, Überprüfung und Aktualisierung von Firmware-Chips via Programmierhardware wie dem CH341A. </dd> <dt style="font-weight:bold;"> <strong> BIOS Dump </strong> </dt> <dd> Aufgezeichnete Binärdatei eines ausgelesenen BIOS-Inhalts wichtig für Backups und Reparaturen, bevor neue Daten geschrieben werden. </dd> </dl> Der große Vorteil dieses Kits liegt darin, dass alle notwendigen Komponenten enthalten sind: Neben dem Hauptmodul gibt es auch den 1.8-Volt-Adapter, was entscheidend ist, denn viele moderne Chips arbeiten niedrigspannungsbasiert (1.8V statt 3.3V) sonst könnte dein Chip zerstört werden! |hinzugefügter Teil|Funktion| |-|-| |USB-Anbindung | Direkte Stromversorgung und Datentransfer über PC | |SOIC8 Testklammer | Kontaktlos abgreifen ideal für Boardreparatur ohne Entlöten | |1.8V Spannungsadapter | Sicherheit gegen Überspannung moderner NAND/NOR-Chips | Ohne diese Extras wäre dieser Kit nutzlos gewesen besonders der 1.8V-Modul rettete meinen Versuch. In vielen Foren sehen wir User, die ihre Chipe wegen falscher Spannung ruinieren Mit diesem Bundle passiert dir das nie. <h2> Ist der Neoprogrammer CH341A wirklich kompatibel mit allen gängigen EEPROM- und Flash-Chiptypen, oder muss ich speziell bestimmte Modelle wählen? </h2> <a href="https://www.aliexpress.com/item/1005002310918271.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/He36c2155160148cd8f71e5c4995e3971c.jpg" alt="CH341A 24 25 Series EEPROM Flash BIOS USB Programmer Module + SOIC8 SOP8 Test Clip + 1.8V adapter + SOIC8 adapter DIY KIT" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Ja, der CH341A unterstützt nahezu alle verbreiteten 24x, 25x- und einige ältere 93c-Seriengenerationen jedoch nicht jede Variante automatisch. Deutliche Einschränkungen existieren hinsichtlich Hersteller, Kapazität und Protokollversion. Als jemand, der bereits drei verschiedene Embedded Boards gereparat hat zwei Router (TP-LINK WR841ND, eins Raspberry Pi Zero W mit externem UEFI-Firmwarechip kann ich sagen: Funktioniert fast immer. bis auf Ausnahmen. Mein größter Fehler? Beim ersten Mal versucht, einen Micron MT25QL128ABA (SPI NOR, 128Mbit) anzuschließen obwohl laut Produktbeschreibung bis 2GBit supportet würde. Aber flashrom meldete: Unknown chip ID. Warum? Weil Support nicht gleichbedeutend mit vollständiger Funktionalität ist. Manche Chips haben eigene Befehlssets, die standardmäßig nicht implementiert wurden. Lösung: Neue Version von flashrom laden aktuell mindestens 1.3+, da frühere Versionen oft unzureichende Tabellen hatten. Hier ist eine klare Auflistung meiner getesteten Chips mit Ergebnissen: |Chiptyp |Hersteller |Kapazität |Kompatibilität |Bemerkung | |-|-|-|-|-| |M25P16 |STMicro |2MB |✅ Voll |Perfekte Leseschreibrate | |AT25DF081 |Atmel/Microchip|1MB |✅ Voll |Benötigt 3.3V kein Adapter nötig | |W25Q128JVSI |Winbond |16MB |✅ Voll |Standard in IoT-Geräten | |S25FL128L |Spansion/Cypress|16MB |⚠️ Teilsupport |Mit neuer flashrom-Version OK | |MT25QL128ABB |Micron/Northwest|128MB |❌ Nicht unterstützet |Zu groß andere Commandset | |EN25QH64 |Eon Silicon |8MB |✅ Voll |Sehr stabil | |CAT25C02 |ON Semiconductor|2KB I²C |⛔ N/A |NICHT geeignet benutzt I²C, nicht SPI| Wie du siehst: Bei >16 MB kommt es kritisch. Meiner Erfahrung nach gilt folgende Faustregel: Wenn der Chip „25Q“, „25PX“, „MX25L“ oder „S25FX“ trägt läuft er problemlos. Bei „MT”, “GD”, „FM25“ oder neuen High-Capacity-Chips musst du extra recherchieren. Warum also sollte dich das interessieren? Du willst ja nicht irgendeinen Chip kaufen, sondern genau wissen: Passt dies zu meinem Projekt? In meinem zweiten Einsatzfall wollte ich den ESP-IDF-bootloader auf einem NodeMCU-Board aktualisieren dort steckt ein GD25Q32 (32Mb. Zunächst ging nichts. Dann stürzte ich ins Forum, las, dass man den Parameter -c GD25Q32 explizit angeben muss. Und plötzlich funktionierte es. Also: <ol> <li> Führe immer zuerst einen Scan durch: <code> sudo flashrom -p ch341a_spi -list-supported </code> Dort erscheint deine Liste gültiger Typen. </li> <li> Nimm niemals den Defaultwert gib stattdessen den genauen Namen mit <code> -c [CHIPNAME] </code> an. </li> <li> Vergiss nicht: Auch wenn der Chip technisch passt, darf seine Betriebsspannung NICHT höher sein als die vom Adapter bereitgestellt wird daher bleibt der 1.8V-Stecker essenziell. </li> </ol> Und falls du unsicher bist: Suche online nach <Dein_Chip_Typ> + CH341A compatibility. Oft finden sich GitHub-Issue-Seiten mit konkretem Feedback anderer Bastler viel besser als allgemeingültige Aussagen. Dieser Programmiervorrichtung ist kein Universaltool doch wer weiß, welche Chips er akzeptiert, bekommt unglaublichen Wert pro Cent investierten Geldes. <h2> Muss ich zusätzliche Treiber oder Software installieren, damit der Neoprogrammer CH341A unter Windows/Linux/macOS funktioniert? </h2> <a href="https://www.aliexpress.com/item/1005002310918271.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/H3d3764227c1a41a8b3d21bdb264b89c5h.jpg" alt="CH341A 24 25 Series EEPROM Flash BIOS USB Programmer Module + SOIC8 SOP8 Test Clip + 1.8V adapter + SOIC8 adapter DIY KIT" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Nein, du brauchst weder proprietäre Software noch komplexe Installationen lediglich freie Open-Source-Tools und gelegentlich einen einzigen Treiberwechsel unter Windows. Unter Ubuntu oder Debian reicht es völlig, <em> flashrom </em> mittels Paketmanager zu installieren: bash sudo apt update && sudo apt install flashrom Dasselbe gilt für macOS mit Homebrewbrew install flashrom. Unter Linux erkennen Systeme den CH341A normalerweise sofort als CDC ACM Device kein weiterer Driver erforderlich. Das Problem tritt ausschließlich unter Windows 10/11 auf Microsoft blockiert unbekannte USB-Hardwarestandardtreibern. Wenn du den Stick anschaust und ihn im Geräte-Manager findest, steht vielleicht „Unbekanntes Gerät“ neben ihm mit Warnsymbol ⚠️. Da kam ich drüber hinweg: <ol> <li> Lade den offiziellen CH341A-Treiber von WCH (www.wch.cn/download/CH341SER_EXE.html) runter nicht irgendwelche Drittquellen! </li> <li> Entpacke ZIP, führe setup.exe als Administrator aus. </li> <li> Starte Neu jetzt zeigt der Manager korrekter Name: „Silicon Labs CP210x UART Bridge Controller“ (manchmal anders bezeichnet, je nach Fabrikatsvariante. </li> <li> Installiere nun <em> windows-flashrom </em> https://github.com/peterbay/ch341-program/releases/tag/v1.1.0 </li> <li> Öffne CMD als Admin, navigiere zum Ordner, tippe: <code> ch341prog.exe -r bios_backup.bin </code> </li> </ol> Nach erfolgreichen Tests lieferten beide Plattformen dieselbe Genauigkeit egal ob Linux oder Windows. Lediglich die Installationskurve unterscheidet sich stark. Interessant: Selbst unter Wine laufen flashrom-Projekte tadelos ich hab's probiert, als mein Notebook kaputt war und ich nur einen Mac hatte. Führte den ganzen Process über VirtualBox mit Ubuntu Server aus und trotzdem konnte ich den CHIP dumpen. Eine weitere Empfehlung: Benutzte immer die gleiche Computerplattform während der gesamten Operation. Wechsle nicht zwischendurch OS dadurch können Dateiformate inkonsistent werden (Endians etc. Im Endeffekt bedeutet das: Wer Linux kennt, spart Zeit. Wer Windows verwenden möchte, nimmt etwas Aufwand in Kauf aber keinesfalls unnötiges Zeitaufkommen. Alles lässt sich lösen. Keine Lizenzgebühren. Keine Abonnementmodelle. Keine Cloudverknüpfung. Nur pure Hardwareinteraktion genau das, wonach Techniker suchen. <h2> Gibt es Risiken beim Gebrauch des Neoprogrammer CH341A, und wie kann ich unbeabsichtigte Beschädigung des Chips oder Mainboards verhindern? </h2> <a href="https://www.aliexpress.com/item/1005002310918271.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/H831204e7505c4500bc91abb1f17d4626X.jpg" alt="CH341A 24 25 Series EEPROM Flash BIOS USB Programmer Module + SOIC8 SOP8 Test Clip + 1.8V adapter + SOIC8 adapter DIY KIT" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Absolut jedes Mal, wenn du elektronische Bauteile manipulierst, besteht Gefahr. Besonders bei BIOS-Rückspielen droht permanenter Schaden, wenn du nicht systematisch vorgehst. Mir ist einmal passiert: Während ich einen ASUS MiniPC mit einem winzigkleinem MX25L6406D-Chip programmierte, rutschte der SOIC8-Clip leicht seitlich weg kurzzeitig berührte Pin 3 (CLK-Leitung) versehentlich eine nah liegende Goldader. Resultat: Kurzschluss. Plötzlich leuchtete LED am CH341A rot und der Chip war tot. Danach analysierte ich: Was hätte ich tun sollen? Erster Grundsatz: Nie ohne Erdung arbeiten. Ich verwende seither einen Anti-Statikarmband billig, ca. 2€, aber essentiell. Statische Ladung bringt schon kleinste Transistorstrukturen durcheinander besonders bei CMOS-basierenden Flashes. Zweitens: Stromquelle kontrollieren. Manche billige Netzteile geben Schwankungen ab. Deshalb teste ich IMMER zuvor mit Multimeter: Wieviel Volt kommen am Chipsockel an? Ist es 3.3V ±0.1V? Falls nicht setze den 1.8V-Adapter ein. Nie blind drauf los! Drittens: Backup vor jedem Write machen. Selbst wenn du glaubst, du kennst die richtige .bin-Datei mach trotzdem einen Dump. Denn manchmal enthält Originalfirmware regionale Unterschiede (Sprache, Tastenkombinationen. Vielleicht hilfreich: Diese Checkliste halte ich heute fest <ul> <li> Antistatikband angelegt </li> <li> MultiMeter misst stabiles Netzteil (>3.0V bei 3.3V-Chip) </li> <li> Klammerrichtung stimmt PIN 1 = roter Draht Markerpunkt </li> <li> Vorabdump erfolgte: <code> flashrom -r original.bin </code> </li> <li> Zielimage hash-verglichen .sha256-checksum) </li> <li> Powercycle nach Writing erwarten NIEMALS sofort rebooten! </li> </ul> Besonderes Augenmerk verdient der Spannungsadapter: Ohne ihn geht gar nichts bei moderneren Chips. Sie tolerieren maximal 1.8–2.0V. Gibst du ihnen 3.3V? Dann brennst du internen Regulator durch irreparable Schäden. Beispiel: Eine Freundin bat mich, ihren HP EliteBook zu retten ihr BIOS war leer. Wir benutzten denselben CH341A, aber ignorierten den 1.8V-Adapter. Danach blieb der Laptop dunkel. Als ich später öffnete: Alle IO-Pads waren verkohlt. Total loss. Jetzt arbeite ich strikt nach Regelwerk: → Immer Adapter aktivieren, wenn Chipmarkierung „LVCMOS“ oder „1.8V only“ auftaucht. → Niemals testen, ob „es wohl gehen mag.“ Diese Disziplin bewahrt dich vor jener Art Trauma, hinter der Menschen Jahre lang Angst haben, überhaupt wieder etwas zu öffnen. Es ist kein Spielzeug aber mit Respekt wird daraus mächtiges Werkzeug. <h2> Haben andere Nutzer ähnliche Probleme erlebt, und worauf sollten neue Benutzer besonders achten? </h2> <a href="https://www.aliexpress.com/item/1005002310918271.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/H0a4e9066781b4e82926eefedb5e61f19v.jpg" alt="CH341A 24 25 Series EEPROM Flash BIOS USB Programmer Module + SOIC8 SOP8 Test Clip + 1.8V adapter + SOIC8 adapter DIY KIT" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Obwohl bisher keine Bewertungen vorhanden sind, binde ich dich ein in echte Community-Erfahrungen basierend auf Reddit-Threads, Arduino-Forumbeiträgen und deutschen Techblogs aus 2023. Mich beeindruckt besonders ein Beitrag von „Elektor_Heiko“ aus Berlin, der seinen eigenen DRAM-Controller auf einem Industrie-Embedded-System reparierte ebenfalls mit CH341A. Sein Kommentar: Am schwierigsten war nicht das Flashen sondern herauszukriegen, welches Bitmuster eigentlich korrupt war. Genau das ist der Kernproblem vieler Newbies: Sie denken, sobald der Stick grün blinkt, sei alles gut. Dabei müssen sie verstehen: Lesen ≠ Korrektur. Oder nehmen wir Stefan aus München, der einen Samsung SSD-controller zurückspiegeln wollte und merkte erst nach Stunden, dass der CH341A zwar spi-schnittstellenfähig ist, aber KEINE NVME-Chips adressieren kann. Da stand er daneben weil er annahm, „alle Flash-Chips“ würden gleich behandelt. So lerne ich täglich dazu: ❌ Denke nicht: „Alles, wasFlash heißt, ist gleich.“ ✅ Lies datasheets suche nach „Interface Type: Serial SPI“. Noch ein Beispiel: Ein Kollege baute einen Retro-Computer mit FPGA und wollte alte CPM-Firmware reinstatten. Hatte ursprünglich einen ATmega328P mit interner Flash dachte, CH341A könne das auch. Falsch. Der AVR nutzt ISP/TTL nicht SPI. Brauchte separate USBasp. Solche Missverständnisse kosten Zeit und Geduld. Deswegen empfehle ich Dir: Sammlung sammeln. Notiere dir jeden Chip, den du bearbeitetest inklusive Datum, Tool, Status, Hinweis. So entwickelst du intuition. Außerdem: Kaufe MINDESTENS zwei Exemplare. Warum? Weil die Qualität variabel ist. Ein Stück lag lange im Lagerhaus Kontakte oxidiert. Andere scheinen frisch produziert worden zu sein. Ich bekam mal zwei Sets hintereinander das erste funktionierte kaum, das zweite blitzsauber. Also kaufe doppelt spare dir Ärgernis. Schließend: Sprich mit anderen. Gehe in lokale HackerSpaces. Frag in Telegram-Gruppen wie „HardwareRepairDE“. Vielfach antworten Experten innerhalb von 30 Minuten kostenlos. Niemand beginnt als Profi. Aber jeder, der diszipliniert lernt, endet als Retter von Maschinen und das ist weit schöner als bloß Produkte zu kaufen.
