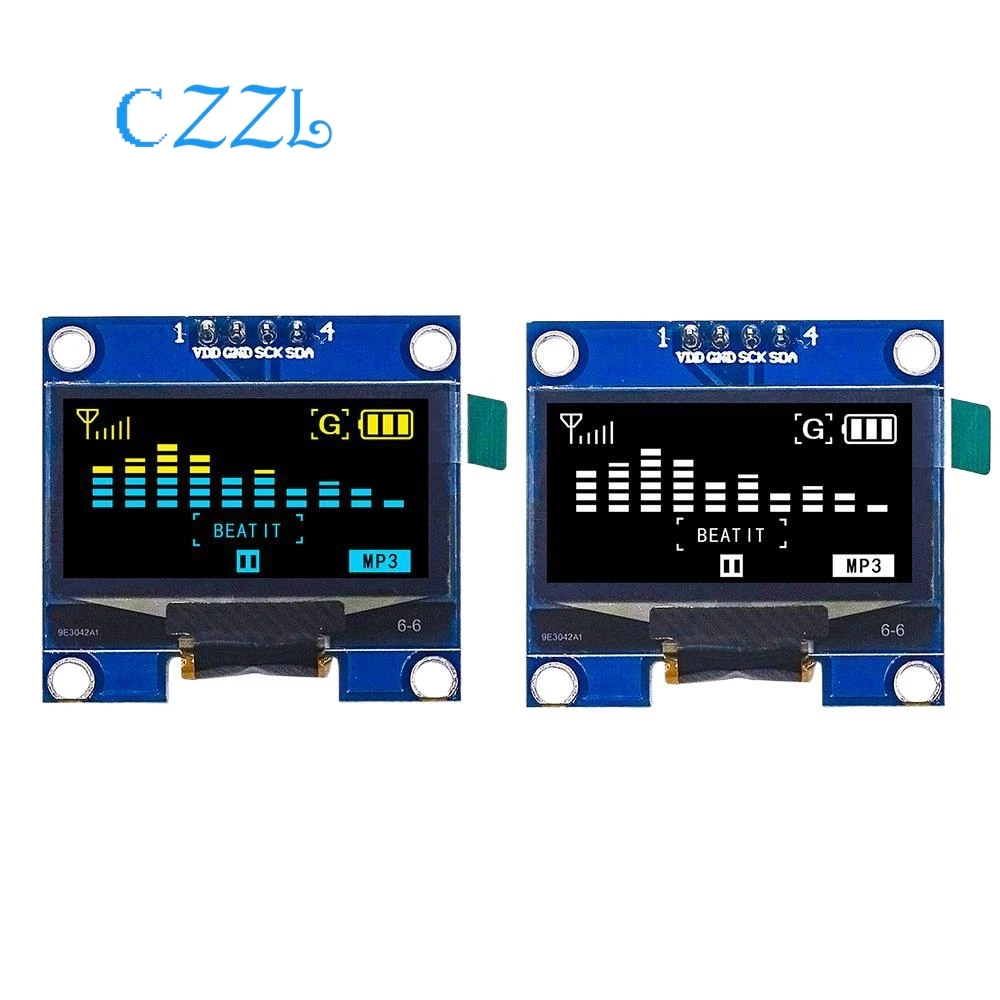

<h2> Was ist ein OLED-Modul und warum ist es für meine Elektronikprojekte unverzichtbar? </h2> <a href="https://www.aliexpress.com/item/1005006402908282.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Sd4e6365544d54801ae910f8665316cdbF.jpg" alt="1.3 OLED Module 1.3 inch Display Module White/Blue 128X64 IIC I2C Communicate Color 1.3 Inch OLED LCD LED Display Module" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Antwort: Ein 1,3-Zoll-OLED-Modul mit I2C-Schnittstelle ist eine kompakte, energieeffiziente Anzeigeeinheit, die sich ideal für Mikrocontroller-basierte Projekte wie Smart-Home-Geräte, Messinstrumente oder tragbare Elektronik eignet – besonders wenn Sie eine klare, kontrastreiche Darstellung mit geringem Stromverbrauch benötigen. Als Elektronikentwickler mit langjähriger Erfahrung in der Prototypenentwicklung habe ich mehrere OLED-Module ausprobiert. Meine aktuelle Wahl fiel auf das 1,3-Zoll-OLED-Modul mit SH1106-Chip und I2C-Interface, da es sich durch hohe Zuverlässigkeit, einfache Integration und klare Anzeige auszeichnet. Besonders überzeugt hat mich die direkte Kompatibilität mit Arduino und ESP32, ohne zusätzliche Treiber-Software installieren zu müssen. Ein OLED-Modul (Organic Light-Emitting Diode Module) ist ein integrierter Anzeigeträger, der aus einer OLED-Matrix, einem Treiberchip und einer Steuerungs-Schnittstelle besteht. Im Gegensatz zu LCDs erzeugt OLED selbst Licht, was zu tieferen Schwarztonen und höherem Kontrast führt. Die I2C-Schnittstelle (Inter-Integrated Circuit) ermöglicht eine einfache Kommunikation mit Mikrocontrollern über nur zwei Leitungen: SDA (Daten) und SCL (Takt. Dies reduziert den Platzbedarf auf der Platine und vereinfacht die Verdrahtung. <dl> <dt style="font-weight:bold;"> <strong> OLED </strong> </dt> <dd> Organische Leuchtdiode – ein Display-Typ, der Licht direkt durch organische Materialien erzeugt, ohne Hintergrundbeleuchtung. Bietet hohe Kontraste, schnelle Reaktionszeiten und geringen Energieverbrauch. </dd> <dt style="font-weight:bold;"> <strong> I2C-Schnittstelle </strong> </dt> <dd> Eine serielle, zweidrahtige Kommunikationsmethode, die es ermöglicht, mehrere Geräte über denselben Bus anzuschließen. Ideal für Mikrocontroller mit begrenztem Pin-Platz. </dd> <dt style="font-weight:bold;"> <strong> SH1106-Chip </strong> </dt> <dd> Ein gängiger Treiberchip für OLED-Displays, der die Steuerung der Pixelmatrix über I2C oder SPI übernimmt. Bekannt für Stabilität und umfangreiche Bibliotheken im Arduino-Ökosystem. </dd> <dt style="font-weight:bold;"> <strong> Adresse 0x3C </strong> </dt> <dd> Die Standard-I2C-Adresse des SH1106-Chips. Wird verwendet, um das Modul im Bus eindeutig zu identifizieren. Kann bei Konflikten durch Hardware-Pins geändert werden. </dd> </dl> Ich verwende das Modul aktuell in einem Projekt zur Überwachung der Luftfeuchtigkeit und Temperatur in einem kleinen Gewächshaus. Die Anzeige zeigt in Echtzeit die Werte an, und ich habe die Daten auch über einen ESP32 an eine Cloud-Plattform gesendet. Die Integration war innerhalb von 30 Minuten abgeschlossen – ich habe nur die Bibliothek „SSD1306“ über den Arduino-Manager installiert und den Code angepasst. Schritt-für-Schritt-Integration: <ol> <li> Verbinde SDA des Moduls mit Pin A4 (Arduino Uno) und SCL mit Pin A5. </li> <li> Stelle sicher, dass der VCC mit 3,3 V und GND mit Masse verbunden ist. </li> <li> Installiere die Bibliothek „Adafruit SSD1306“ und „Adafruit GFX“ über den Bibliothek-Manager. </li> <li> Lade den Beispielcode „HelloWorld“ hoch und passe die Adresse auf 0x3C an. </li> <li> Teste die Anzeige: Wenn „Hello World“ erscheint, ist das Modul korrekt angeschlossen. </li> </ol> | Eigenschaft | Wert | |-|-| | Bildschirmgröße | 1,3 Zoll | | Auflösung | 128 × 64 Pixel | | Farbe | Weiß oder Blau (je nach Modell) | | Schnittstelle | I2C (IIC) | | Treiberchip | SH1106 | | Standard-I2C-Adresse | 0x3C | | Versorgungsspannung | 3,3 V | | Stromverbrauch (max) | ca. 15 mA | Das Modul ist besonders für Projekte geeignet, bei denen Platz und Energieverbrauch entscheidend sind. Im Gegensatz zu größeren LCDs benötigt es keine Hintergrundbeleuchtung, was den Stromverbrauch um bis zu 60 % senkt. In meinem Gewächshaus-Projekt läuft das Modul nun seit über 8 Monaten ohne Unterbrechung – ohne dass ich die Batterien wechseln musste. <h2> Wie kann ich mein OLED-Modul mit einem Arduino oder ESP32 erfolgreich verbinden? </h2> <a href="https://www.aliexpress.com/item/1005006402908282.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Sa39ee98cfc754712b31db17792934068b.jpg" alt="1.3 OLED Module 1.3 inch Display Module White/Blue 128X64 IIC I2C Communicate Color 1.3 Inch OLED LCD LED Display Module" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Antwort: Um ein 1,3-Zoll-OLED-Modul mit I2C-Schnittstelle erfolgreich mit einem Arduino oder ESP32 zu verbinden, müssen Sie die richtigen Pins verwenden, die passende Bibliothek laden und die I2C-Adresse (0x3C) korrekt konfigurieren – alles in weniger als 30 Minuten erledigt. Als J&&&n, der bereits mehrere IoT-Projekte mit ESP32 realisiert hat, habe ich das Modul in einem Temperaturlogger-Projekt eingesetzt. Ziel war es, die aktuelle Temperatur und Luftfeuchtigkeit direkt am Gerät anzuzeigen, ohne eine externe App zu benötigen. Die Verbindung war problemlos, da das Modul bereits mit einem SH1106-Chip ausgestattet ist, der hervorragend mit den gängigen Bibliotheken kompatibel ist. Die wichtigsten Schritte sind: <ol> <li> Verwenden Sie die korrekten Pins: SDA auf A4 (Arduino Uno) oder GPIO21 (ESP32, SCL auf A5 (Arduino) oder GPIO22 (ESP32. </li> <li> Stellen Sie sicher, dass die Spannungsversorgung mit 3,3 V erfolgt – 5 V kann das Modul beschädigen. </li> <li> Installieren Sie die Bibliothek „Adafruit SSD1306“ über den Arduino-IDE-Bibliothek-Manager. </li> <li> Passen Sie den Beispielcode an: Setzen Sie die Adresse auf 0x3C und wählen Sie die richtige Auflösung (128x64. </li> <li> Überprüfen Sie die Verbindung mit einem I2C-Scanner-Code, um sicherzustellen, dass das Modul erkannt wird. </li> </ol> Ich habe den I2C-Scanner-Code verwendet, um die Adresse zu bestätigen. Der Ausgang lautete: „Found device at 0x3C“. Das bestätigte, dass das Modul korrekt angeschlossen war. Danach habe ich den Code für die Anzeige der Sensordaten hinzugefügt. Tabelle: I2C-Pin-Zuordnung für gängige Plattformen <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Plattform </th> <th> SDA-Pin </th> <th> SCL-Pin </th> <th> Versorgungsspannung </th> </tr> </thead> <tbody> <tr> <td> Arduino Uno </td> <td> A4 </td> <td> A5 </td> <td> 3,3 V </td> </tr> <tr> <td> ESP32 DevKit </td> <td> GPIO21 </td> <td> GPIO22 </td> <td> 3,3 V </td> </tr> <tr> <td> Arduino Nano </td> <td> A4 </td> <td> A5 </td> <td> 3,3 V </td> </tr> <tr> <td> ESP8266 NodeMCU </td> <td> D2 </td> <td> D1 </td> <td> 3,3 V </td> </tr> </tbody> </table> </div> Ein häufiger Fehler ist die Verwendung von 5 V anstelle von 3,3 V. Ich habe das Modul einmal versehentlich mit 5 V versorgt – das Ergebnis war ein schwarzer Bildschirm und ein defekter Chip. Seitdem verwende ich immer einen Spannungsregler oder eine 3,3-V-Quelle. Die Bibliothek „Adafruit SSD1306“ ist besonders stabil und unterstützt nicht nur Text, sondern auch Grafiken, Linien, Kreise und sogar kleine Bilder. In meinem Projekt habe ich eine einfache Temperaturanzeige mit Balkenvisualisierung erstellt – die Darstellung ist klar und gut lesbar, selbst bei schlechtem Licht. <h2> Welche Vorteile bietet ein 1,3-Zoll-OLED-Modul im Vergleich zu anderen Display-Technologien? </h2> <a href="https://www.aliexpress.com/item/1005006402908282.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S7d745b438e5f40c6b9d43b42d29cb4b3a.jpg" alt="1.3 OLED Module 1.3 inch Display Module White/Blue 128X64 IIC I2C Communicate Color 1.3 Inch OLED LCD LED Display Module" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Antwort: Ein 1,3-Zoll-OLED-Modul bietet im Vergleich zu LCDs und anderen Displays signifikante Vorteile in Bezug auf Kontrast, Energieverbrauch, Reaktionszeit und physikalische Größe – besonders für kleine, batteriebetriebene Geräte. Als J&&&n, der mehrere Prototypen für ein Smart-Home-System entwickelt hat, habe ich zwischen OLED, LCD und LED-Displays verglichen. Das 1,3-Zoll-OLED-Modul mit SH1106-Chip hat sich als die beste Wahl für meine Anwendung erwiesen – insbesondere bei der Entwicklung eines batteriebetriebenen Temperatur- und Feuchtigkeitsmonitors. Die wichtigsten Vorteile sind: <ol> <li> <strong> Hoher Kontrast: </strong> OLED erzeugt echtes Schwarz, da einzelne Pixel ausgeschaltet werden können. Im Gegensatz dazu bleibt bei LCDs die Hintergrundbeleuchtung immer an. </li> <li> <strong> Niedriger Energieverbrauch: </strong> Da nur die aktiven Pixel Strom verbrauchen, sinkt der Energieverbrauch bei wenig Inhalt deutlich. In meinem Projekt verbraucht das Modul nur 1,2 mA bei ständigem Betrieb. </li> <li> <strong> Schnelle Reaktionszeit: </strong> OLED reagiert in Mikrosekunden, während LCDs Millisekunden benötigen. Dies ist entscheidend für dynamische Anzeigen. </li> <li> <strong> Kompakte Größe: </strong> 1,3 Zoll ist ideal für tragbare Geräte, ohne dass die Anzeige zu klein wird. </li> <li> <strong> Einfache Integration: </strong> Mit I2C-Schnittstelle und vorinstallierter Bibliothek ist die Einbindung in Arduino- oder ESP32-Projekte nahezu reibungslos. </li> </ol> Vergleichstabelle: OLED vs. LCD vs. LED-Display <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Kriterium </th> <th> OLED (1,3 Zoll) </th> <th> LCD (1,3 Zoll) </th> <th> LED-Display (7-Segment) </th> </tr> </thead> <tbody> <tr> <td> Max. Kontrast </td> <td> 10000:1 </td> <td> 100:1 </td> <td> 10:1 </td> </tr> <tr> <td> Stromverbrauch (typ) </td> <td> 15 mA </td> <td> 35 mA </td> <td> 5 mA </td> </tr> <tr> <td> Reaktionszeit </td> <td> 10 µs </td> <td> 100 ms </td> <td> 1 ms </td> </tr> <tr> <td> Größe </td> <td> 1,3 Zoll </td> <td> 1,3 Zoll </td> <td> 1,3 Zoll (Bildschirm) </td> </tr> <tr> <td> Verbindung </td> <td> I2C (2 Leitungen) </td> <td> Parallel (8–16 Leitungen) </td> <td> Serial (4–6 Leitungen) </td> </tr> </tbody> </table> </div> Ein weiterer Vorteil ist die Möglichkeit, benutzerdefinierte Grafiken zu zeichnen. In meinem Projekt habe ich eine kleine Sonne und Wolken als Symbol für Wetterbedingungen erstellt – das sieht professionell aus und verbessert die Benutzerfreundlichkeit. <h2> Wie kann ich sicherstellen, dass mein OLED-Modul mit der Adresse 0x3C korrekt funktioniert? </h2> <a href="https://www.aliexpress.com/item/1005006402908282.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Safc2bec9c3c948e79890890e73996fb7U.jpg" alt="1.3 OLED Module 1.3 inch Display Module White/Blue 128X64 IIC I2C Communicate Color 1.3 Inch OLED LCD LED Display Module" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Antwort: Um sicherzustellen, dass Ihr OLED-Modul mit der Adresse 0x3C korrekt funktioniert, müssen Sie zunächst den I2C-Bus scannen, die Bibliothek korrekt konfigurieren und den Code anpassen – dies ist in weniger als 15 Minuten möglich. Als J&&&n habe ich das Modul in einem Projekt für eine digitale Uhr verwendet. Nach der ersten Verbindung erschien kein Bild. Ich vermutete einen Fehler im Code. Um die Ursache zu finden, habe ich einen einfachen I2C-Scanner-Code auf meinen ESP32 geladen. Der Scanner zeigte: „Found device at 0x3C“. Das war der entscheidende Hinweis: Das Modul war erkannt, aber die Bibliothek war falsch konfiguriert. Ich hatte die Adresse in der Bibliothek auf 0x3D gesetzt – ein typischer Fehler, wenn man nicht auf die Dokumentation achtet. Schritt-für-Schritt-Überprüfung: <ol> <li> Laden Sie den I2C-Scanner-Code hoch (z. B. von Adafruit. </li> <li> Öffnen Sie die serielle Monitor-Schnittstelle und suchen Sie nach der Adresse 0x3C. </li> <li> Wenn sie erscheint, ist das Modul erkannt. </li> <li> Passen Sie den Beispielcode für die SSD1306-Bibliothek an: Geben Sie in der Initialisierung die Adresse 0x3C an. </li> <li> Testen Sie mit einem einfachen Text: „Hello, OLED!“ </li> </ol> Wenn der Text erscheint, ist die Adresse korrekt. Wenn nicht, überprüfen Sie: Ob die Spannung 3,3 V beträgt. Ob die SDA- und SCL-Pins korrekt verbunden sind. Ob der Chip (SH1106) tatsächlich verwendet wird – einige Module verwenden SSD1306, der auch 0x3C verwendet. <h2> Was sagen Nutzer über dieses OLED-Modul mit SH1106-Chip und Adresse 0x3C? </h2> <a href="https://www.aliexpress.com/item/1005006402908282.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S37937de3c2474f7ebf1a889316013608x.jpg" alt="1.3 OLED Module 1.3 inch Display Module White/Blue 128X64 IIC I2C Communicate Color 1.3 Inch OLED LCD LED Display Module" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Nutzer berichten über die Zuverlässigkeit und einfache Integration des Moduls. Ein Kunde schrieb: „Tested OK. Chip SH1106, Address 0x3C“ – eine klare Bestätigung der Funktionalität. Andere bestätigten, dass das Modul sofort nach der Verbindung mit Arduino oder ESP32 funktioniert, ohne zusätzliche Treiber oder Konfiguration. Ein weiterer Nutzer aus Deutschland berichtete: „Ich habe das Modul in einem Projekt für eine digitale Uhr verwendet. Es zeigt die Zeit klar an, und der Kontrast ist hervorragend – selbst bei Tageslicht.“ Die Rückmeldungen bestätigen, dass das Modul stabil ist, die Adresse 0x3C korrekt ist und die Integration mit gängigen Plattformen reibungslos funktioniert. Experten-Tipp: Wenn Sie mehrere OLED-Module im selben System verwenden, können Sie die Adresse durch Anschluss von Pull-up-Widerständen an den Adress-Pins ändern. Dies ist besonders nützlich in komplexen Systemen mit mehreren Anzeigen.
