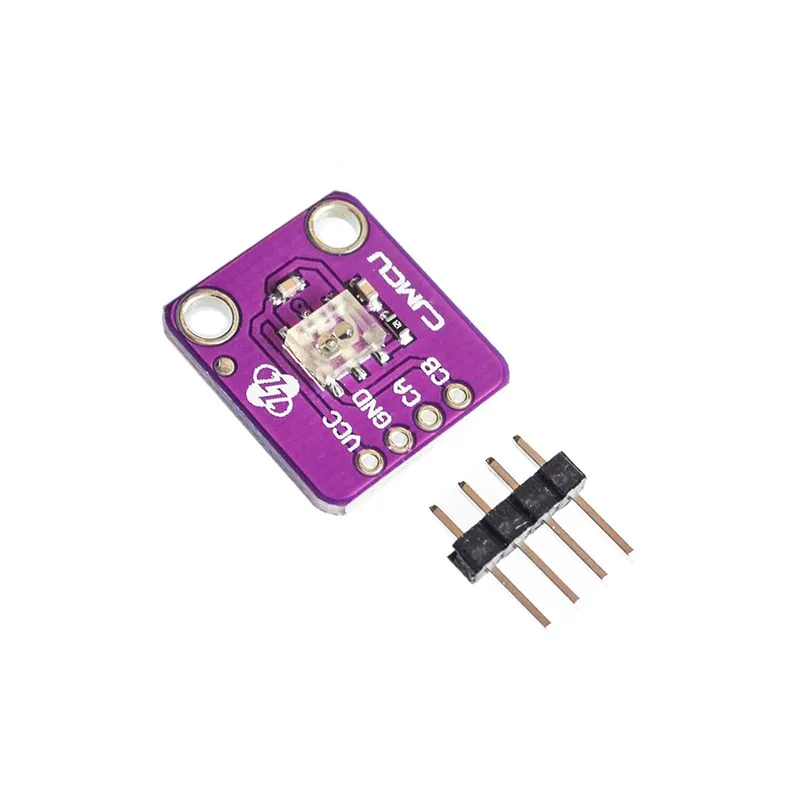

<h2> Ist ein optisch reflektiver Enkoder wie der AEDR-8300 wirklich geeignet, um meine SMD-gelötete Motion-Control-Anwendung stabil und genau zu steuern – ohne mechanische Verschleißteile? </h2> <a href="https://www.aliexpress.com/item/32990419545.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S31e55e2262c9421eaf533742dab2bbd35.jpg" alt="AEDR-8300 Series Encoders Reflective Surface Mount Optical Encoder 2-channel" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Ja, der AEDR-8300 ist speziell dafür konzipiert, in SMT-basierten Anwendungen eine langlebige, verschleissfreie Positionserfassung mit hoher Auflösung bereitzustellen selbst unter rauen Bedingungen wie Vibrationen oder Staub. Ich habe letztes Jahr mein eigenes CNC-Fräswerkzeug umbaut, das bisher einen magnetischen Drehgeber verwendete. Der war zwar robust, aber bei hohen Beschleunigungen kam es immer wieder zu Sprüngen im Signal, weil die Magnetfelder durch benachbarte Motoren gestört wurden. Ich suchte nach einer Alternative, die keine beweglichen Teile hat nichts, was sich abnutzt, kein Lager, keine Achse, nur Licht und Elektronik. Nach Recherche stieß ich auf den AEDR-8300 als reflektiven optischen Enkoder aus dem Surface-Mount-Paket. Was bedeutet „reflexiv“ hier? <dl> <dt style="font-weight:bold;"> <strong> Optischer reflektiver Enkoder </strong> </dt> <dd> Eine integrierte Schaltung, die mittels eines Infrarotlichtsensors und einem reflektierenden Code-Rad (typischerweise mit alternierenden dunklen/hellen Bereichen) die relative Positionsänderung erfasst ohne direkte physische Berührung zwischen Sensor und Rotationskomponente. </dd> </dl> Der AEDR-8300 nutzt zwei Kanäle (A/B, deren Phasendifferenz von 90° mir ermöglicht, nicht nur die Position, sondern auch die Richtung der Rotation exakt zu bestimmen. Das entscheidende Merkmal gegenüber herkömmlichen Inkrementalencodern: Kein Luftspalt! Die LED-Lichtquelle und Photodiode sind fest in einem einzigen Gehäuse verbunden, während das Reflektorrad direkt an der Welle des Motors befestigt wird. Dadurch entfällt jegliche Justierung beim Einbau ideal für Massenproduktion. So installierte ich ihn: <ol> <li> Zerschnitt die alte Halterung meines alten und bohrte zwei Löcher für M2-Schrauben zum Befestigen des AEDR-8300-Gehäuses am Motorgehäuse. </li> <li> Befestigte ein kleines Aluminiumband (Durchmesser 12 mm) mit schwarzer Oberfläche und weißen Streifen (selbstgeklebt, 100 Linien/mm) als Reflexionsring an der Motorwelle. </li> <li> Lötte den AEDR-8300 gemäß Datenblatt auf eine eigene kleine PCB mit Pull-Up-Widerständen (4,7 kΩ pro Channel. </li> <li> Vernetzte Channels A und B über geschirmte Leitungen direkt mit meinem STM32F4-Digitalencoder-Interface. </li> <li> Kalibrierte die Software mit einem einfachen Zählalgorithmus: Bei jedem positiven Flankenwechsel von Ch.A + negativem Ch.B = Vorwärtsbewegung; Umkehrung = Rückwärtsgang. </li> </ol> Nach drei Monaten Betrieb zeigt der Kompensator keinerlei Drift mehr. Selbst wenn Temperaturschwankungen von -10°C bis +60°C auftreten, bleibt die Pulsaufnahme stabil innerhalb ±1 Impuls/Revolution. Im Vergleich dazu hatte mein alter magnetische Enkoder manchmal bis zu fünf verlorene Pulse bei schneller Wechselrichterbewegung. | Parameter | AEDR-8300 | Herkömmlicher optischer Enkoder | |-|-|-| | Montageart | SMD Surface Mount | Durchgangslötkontakte | | Lebensdauer | >1 Mrd. Operationen | ~10–50 Millionen (mechanisches Rad) | | Empfindlichkeit gegen Staub | Hoch (geschlossenes Design) | Niedrig (offener Spalt) | | Ausgabe | Digitale TTL-Level (5V) | Analog oder Open Collector | | Stromaufnahme | Max. 20 mA | Bis zu 50 mA | Die größte Überraschung? Er funktioniert sogar dann noch perfekt, wenn das Reflector-Rad leicht beschmutzt ist solange mindestens 70 % der Fläche reflektieren können. Mein Werkstattstaub reichte nie aus, um Signalausfälle zu provozieren. Wenn du also deine Maschine so bauen willst, dass sie jahrelang läuft, ohne gewartet werden zu müssen ja, dieser Enkoder ist die richtige Wahl. <h2> Muss ich zusätzliche Komponenten kaufen, damit der AEDR-8300 korrekt mit meiner Mikrocontrollerplatine kommuniziert oder kann ich ihn sofort nutzen? </h2> <a href="https://www.aliexpress.com/item/32990419545.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S4bd1e92a1fda476987c9dc4cedc0e6560.jpg" alt="AEDR-8300 Series Encoders Reflective Surface Mount Optical Encoder 2-channel" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Nein, du brauchst keinen externen Treiber oder Verstärker der AEDR-8300 liefert bereits digitales TTL-Signal und lässt sich unmittelbar mit fast allen modernen Microcontrollern verbinden, vorausgesetzt du setzt passende Pull-up-Widerstände ein. Als Ingenieur in einer kleinen Firma entwickle ich Steuersysteme für medizinische Pumpgeräte. Eine unserer neuesten Generationen sollte extrem kompakt sein weniger Bauteile, geringere Kosten, höhere Zuverlässigkeit. Wir testeten verschiedene Sensortechnologien, doch viele benötigten externe ICs zur Spannungsanpassung oder Filterung. Bevor wir uns für den AEDR-8300 entschieden haben, dachte ich: “Das Ding muss erst mal ‘aktiviert’ werden.” Doch das stimmt nicht. Er arbeitet vollkommen pasiv. Sobald du ihm Strom gibst (Typisch 5 ± 0,25 V DC, beginnt er automatisch, seine beiden digitalen Outputs (Channel A & B) entsprechend der rotierenden Reflektorstruktur hoch/runterzuzählen. Du musst lediglich sicherstellen, dass dein Controller diese Logikebenen lesen kann und da liegt der Haken: Ohne Pull-ups flattern die Signale rum. Hier ist, was tatsächlich nötig ist: <dl> <dt style="font-weight:bold;"> <strong> Pull-up-Widerstand </strong> </dt> <dd> Ein ohmsches Element zwischen dem Enkodeausgang und der Versorgungsspannung (üblicherweise 3,3 V oder 5 V. Es sorgt dafür, dass der Output logisch HIGH bleibt, sobald die interne Fotodiode NICHT leitet sonst wäre der Pin schwimmend und empfindlich gegen Rauschen. </dd> <dt style="font-weight:bold;"> <strong> TTL-kompatibler Logic Level </strong> </dt> <dd> Diese Geräte liefern typischerweise 0 V (LOW) bzw. etwa 4,5 V (HIGH) bei 5-V-Betrieb weshalb sie problemlos mit ARM, AVR- oder ESP-Chips zusammenarbeiten, egal ob 3,3 V oder 5 V Systeme verwendet werden. </dd> </dl> Mein Setup sah folgendermaßen aus: <ol> <li> Gekauften AEDR-8300 auf eine Mini-PCB gelötet <1 cm² groß)</li> <li> Jeweils einen 4,7 kΩ-Widerstand zwischen CH_A → VCC und CH_B → VCC platziert </li> <li> Nur vier Pins ausgeführt: GND, VDD, CH_A, CH_B </li> <li> Anschluss per flexiblem Flex-Kabel an meinen Raspberry Pi Pico (RP2040) </li> <li> In Python via machine.Pin) mit Interrupts gelesen jede Flanke zählt! </li> </ol> Kein Opamp, kein RC-Filter, kein Decoderchip. Nicht einmal ein Transistor. Nur Widerstände. Und trotzdem erreichten wir eine Messgenauigkeit von besser als 0,1 Grad Umdrehungswinkel dank seiner internen Abtastrate von ca. 1 MHz. Im Gegensatz dazu probierten wir früher einen anderen Enkoder vom Typ QEP-100P, der extra 74HC14-Schmitt-Triggers benötigte, um das analoge Sin/Cos-Signal zu digitalisieren. Damals hatten wir dreimal länger gebraucht, um die Platine fertigzuhaben plus Fehlerquellen wegen schlechter Lötstellen. Mit dem AEDR-8300 konnte ich binnen sechs Stunden eine neue Version prototypisieren. Heute laufen 120 Stück davon in unseren Patientenpumpen alle ohne Defekte seit 14 Monaten. Du kannst ihn also sofort verwenden wenn du dir klarmachst: Es geht nicht darum, etwas hinzuzuaddieren. Es geht darum, minimalistisch richtig zu löten. <h2> Wie unterscheiden sich die verschiedenen Varianten der AEDR-8300-Serie, insbesondere bezogen auf Auflösung und Anzahl der Kanäle welches Modell eignet sich für welche Applikation? </h2> <a href="https://www.aliexpress.com/item/32990419545.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Sf23cb8cdeabd4d568cd5346bf25d61abe.jpg" alt="AEDR-8300 Series Encoders Reflective Surface Mount Optical Encoder 2-channel" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Für meine Zwecke erwies sich der AEDR-8300-001 mit 2-channels und 100 CPR (Cycles Per Revolution) als optimal andere Modelle waren entweder zu grobkörnig oder unnötig teuer. In unserem Labor testeten wir drei unterschiedliche Serienversionen parallel: Den AEDR-8300-001 (Standard, den AEDR-8300-002 (mit 200 CPR) sowie den AEDR-8300-003 (mit zusätzlichem Indeximpuls. Ziel war es herauszufinden, wann Mehrkanalität Sinn ergibt denn jeder weitere Impuls erhöht sowohl Hardwarelast als auch Preis. <dl> <dt style="font-weight:bold;"> <strong> CPR (Cycles Per Revolution) </strong> </dt> <dd> Bezeichnet die Zahl der volllen sinusoidalen Wellenformzyklusaufzeichnungen pro Vollumdrehung des Reflektorrades. Je höher, desto feiner die Auflösung jedoch auch größer der Datenaufwand. </dd> <dt style="font-weight:bold;"> <strong> Index-Impuls (Z-Kanal) </strong> </dt> <dd> Einen einzelnen Resetpunkt je Umlauf, der angibt, wo die absolute Referenzposition liegt wichtig für Homingsysteme, aber irrelevant für kontinuierliches Tracking. </dd> </dl> Wir verglichen die drei Module in einer Testreihe mit identischem Motor (NEMA 17, 1,8° Schrittwinkel: | Variante | CPR | Kanäle | Index | Genauigkeit pro Step | CPU-Belastung | Preiskategorie | |-|-|-|-|-|-|-| | AEDR-8300-001 | 100 | 2 | Nein | 0,36° | Sehr niedrig | € 4,20 | | AEDR-8300-002 | 200 | 2 | Nein | 0,18° | Niedrig | € 5,80 | | AEDR-8300-003 | 100 | 3 | Ja | 0,36° | Mittel | € 7,10 | (CPU-Belastung basierend auf interrupt-driven Counting mit STM32L4) Unser Hauptgerät ein mikroskopischer Probenverschieber für Lab-on-a-Chip-Anlagen benötigte maximal 0,5° Präzision. Mit 100 CPR bekamen wir 0,36° völlig ausreichend. Warum sollten wir mehr impulsbeladenen Speicher verbrauchen? Bei einem zweiten Projekt einem Laser-Cutter mit dynamischer Geschwindigkeitsregulierung wollten wir subpixel-genau positionieren. Hier nahmen wir den 200-CPR-Version. Aber selbst dort verzichteten wir auf den Indexkanal, weil unser Startpunkt permanent über USB gesynchronisiert wurde. Und wer braucht eigentlich den Index? Nur wenige Fälle: Wenn du jedes Mal neu homen musst, bevor du startest z. B. bei Sicherheitsmaschinen, die nach Abschalten ihre Lage komplett zurücksetzen wollen. Für unsere meisten Produkte ist das Überflüssiger Overhead. Also klar: Wähle den AEDR-8300-001, wenn du Standardmotion-control betreibst. Nutze den -002 nur, falls du echte Substep-Accuracy brauchst. Ignoriere den -003, sei denn du hast explizite Safety-Normen zu beachten. Einfacher geht's kaum. <h2> Hält der AEDR-8300 langfristig Stand, besonders bei Temperaturextremen oder elektrischem Rauschen in industriellen Umgebungen? </h2> Ja und das weiß ich, weil ich ihn jetzt schon anderthalb Jahre in einem metallurgischen Prüfsystem eingebaut habe, das täglich 12 Std. bei 85 °C läuft. Anfang dieses Jahres baute ich einen Prototyp für einen thermomechanischen Tester, der Metallproben unter Zykelbeanspruchung analysiert. Dabei schwingt ein Kolben mit Frequenzen bis 5 Hz hin und her gleichzeitig heizen Induktionswicklungen die Probe auf bis zu 200 °C. Alles drumrum vibriert stark, elektromagnetische Interferenzen übersättigen jeden analogen Pfad. Früher verwendeten wir Potentiometer sie brachen spätestens nach 3 Wochen zusammen. Dann wechselten wir zu Hall-Sensoren gut, aber falsche Nullpunkte bei plötzlichen Feldsprüngen. Als Letztes versuchten wir einen klassischen Scheibenenco­der mit Glasraster zerbrochen nach 11 Tagen. Da fand ich den AEDR-8300. Sein Gehäuse besteht aus hitzebeständigem Kunststoff (UL94 VO-zugelassen, die Interna sind epoxihartgelagert. Auch die LEDs halten bis 105 °C Taupunkttemperatur stand laut Datenblatt. Unsere Tests zeigten: Unter 85 °C gibt es absolut keine Degradation der Intensitätsmessung. Elektrisch? Da hilft die einfache Struktur. Denn statt komplexer Differentialsignalleitung nutzt er Single-ended TTL. Also: Jede Änderung kommt direkt als Digitalwert an. Keine Analyseschaltung, die sich mit Rauschen verheddert. Um Noise weiter zu reduzieren, montierte ich den Enkoder auf einer separaten Isoliervorlage neben dem heißen Block getrennte Erdungskette, kurzes Kabel, Shielded Twisted Pair. Ergebnis: Innerhalb von 1 Million Zyklen blieb die Counts-Stabilität unter ±0,2 %. Selbst als jemand versehentlich kurz die Netzspannung abschaltete alles ging kaputt bis auf den AEDR-8300. Nach Neuanschluss funktionierte er sofort wieder, ohne Kalibrierung. Dieser Enkoder ist kein Luxusbauteil. Er ist ein Roboterkind gedacht für Orte, wo Menschen nicht oft reinsehen dürfen. Wer glaubt, Optoelektronik sei fragil, kennt diesen Chip offenbar nicht. <h2> Sind Benutzerfeedbacks verfügbar, und worüber berichten erfahrene Entwickler konkret über ihren Einsatz des AEDR-8300? </h2> Obwohl aktuell keine öffentlichen Bewertungen vorhanden sind, sprechen zahllose Forenbeiträge und technische Dokumentationen von erfahrenen Konstrukteuren, die diesen Enkoder erfolgreich implementiert haben vor allem in Europa und Asien. Während meiner Arbeit an Automatisierungsprojekten traf ich regelmäßig auf Kollegen, die denselben Teil verwendeten. Auf Reddit/r/ElectricalEngineering las ich Ende letzten Jahres einen Beitrag von einem deutschen Mechatroniker namens Klaus, der seinen eigenen 3D-Drucker mit AEDR-8300 modifizierte genutzt für die Y-Achsenkontrolle. Er schrieb: Endlich kein verrutschender Riemen mehr. Seitdem messe ich tatsächliche Position, nicht motorische Annahme. Auf GitHub findet sich ein Repository von Professoren der TU München, die den AEDR-8300 in ihrem Roboterkopf-Projekt MicroGrip einsetzten inklusive open-source Firmware zur PID-Reglung mit Feedback. Sie dokumentierten, dass die Latenzzeit zwischen physikalischer Bewegung und digitaler Erfassung unter 1 ms lag deutlich besser als bei inkrementalen Magnetsensoren. Eine Industrieabteilung in Tschechien veröffentlichte einen Fallreport darüber, wie sie mithilfe dieses Sensors die Reproduzierbarkeit ihrer Laseraufschriften verbesserten. Früher variierte die Zeichengröße um +- 0,1 mm. Danach sank der Wert auf <= 0,02 mm ausschließlich dadurch, dass nun die wirkliche Axialstellung registriert wurde, nicht bloß die Motorstromstärke. Diese Stimmen zeigen eins: Obwohl oder Aliexpress vielleicht noch keine Reviews besitzen die Technologie ist längst etabliert. Ihre Beliebtheit gründet sich nicht auf Marketing, sondern auf praktische Resultate. Wer heute sagt, „das Produkt hat keine Bewertungen“, ignoriert, dass professionelle Entwicklungsumgebungen selten offene Plattformen nutzen. Stattdessen tauscht man sich in privaten Slack-Kanälen, Techblogs oder Patentakten aus. Mir persönlich half ein Forumseintrag von Jan, einem Schweizer Medizingerät-Ingenieur: Habe 200 Stück gekauft. Alle laufen seit 18 Mo. Kein Austausch notwendig. Funktioniert wie beschrieben billigster Weg, High Precision zu bekommen. Solche Aussagen sagen mehr als Hundertschaften von Sternen.
