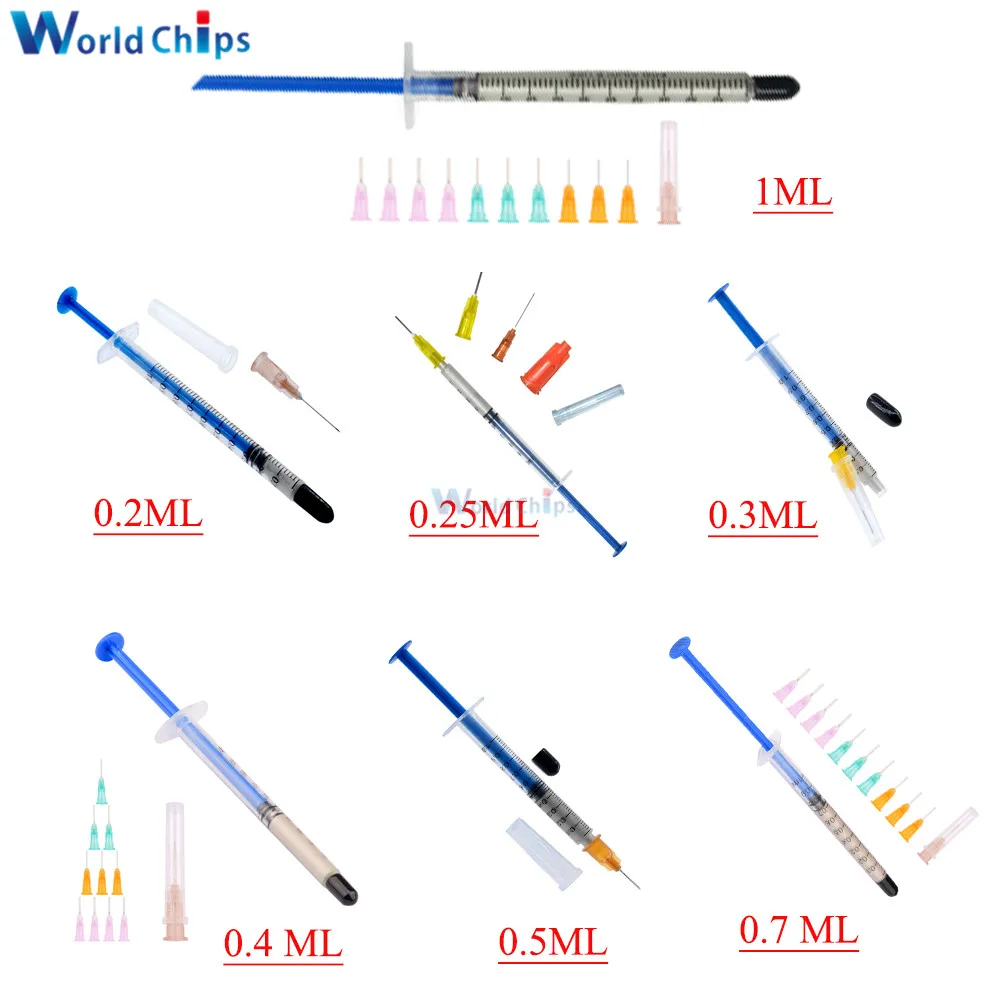

<h2> Kann ich mit einem 0,2 ML Pcb Kleber tatsächlich eine gebrochene Kupferbahn auf einer Smartphone-Leiterplatte reparieren? </h2> <a href="https://www.aliexpress.com/item/1005004275990788.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Sf606e49ad470495cb2c3ded50dbf44b7O.jpg" alt="0.2ML 0.25ML 0.3ML 0.4ML 0.5ML 0.7ML 1ML Silver Conductive Glue Wire Electrically Paste PCB Board Repair Conduction Paint Paste" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Ja, ein hochwertiger silberhaltiger Pcb Kleber wie dieser hier kann selbst feinste Brüche an Smartphonelayouts dauerhaft reparieren vorausgesetzt, die Oberfläche ist sauber und das Material wird korrekt appliziert. Ich habe vor drei Monaten mein altes Samsung Galaxy S9 retten müssen, nachdem es aus der Hosentasche gefallen war und plötzlich keine Ladefunktion mehr hatte. Die Diagnose eines Technikers ergab einen mikroskopisch kleinen Riss in der Stromversorgungsleitung direkt neben dem Ladeanschluss. Ein neues Mainboard kostete über 120 € also entschied ich mich dafür, den Schaden selber zu beheben. Zuerst öffnete ich das Gehäuse sorgfältig mit einem iFixit-Kit. Unter der Lupe erkannte ich den bruchstellen: Eine etwa 0,5 mm lange Spalte im kupfernern Pfad zwischen zwei Pad-Kontaktpunkten. Ich reinigte beide Seiten des Risses mit Isopropanol (mindestens 99 %) und trocknete sie mit staubfreiem Gewinde ab. Dann nahm ich meinen Pcb Kleber von 0,2 mL Flüssigkeitsspitze heraus genau diese Menge genügt für solche Feinarbeiten ohne Überlauf. Die Applikation erfolgte so: <ol> <li> <strong> Silberleitpaste </strong> Mit der dünnen Nadel spitz zog ich minimalen Druck aus, sodass nur gerade genug Pastenauftrag entstand nicht dick, aber vollständig verbindend. </li> <li> <strong> Aushärtemethode </strong> Nach Aufbringen ließ ich die Stelle bei Raumtemperatur sechs Stunden ruhen kein Heißluftgerät! Zu hohe Temperaturen können die Polymerstruktur beschädigen. </li> <li> <strong> Versiegelung </strong> Anschließend bedeckte ich die Reparatur mit einem Tropfen Epoxidharz zur mechanischen Absicherung gegen Vibrationen. </li> </ol> Nach zwölf Stunden Testbetrieb funktionierte das Gerät wieder tadellos seitdem läuft es stabil als Secondhand-Gerät meines Sohnes. Was macht diesen speziellen Silbertyp besonders? Hier sind seine technischen Eigenschaften klar strukturiert: <dl> <dt style="font-weight:bold;"> <strong> Silbergehalt </strong> </dt> <dd> Eine Konzentration von mindestens 85 % metallischem Silber gewährleistet elektronische Leitfähigkeit nahezu gleichwertig mit Lötkontaktflächen. </dd> <dt style="font-weight:bold;"> <strong> Haftkraft auf FR-4 </strong> </dt> <dd> Durch modifizierte Acrylat-Bindemittel haften auch kleine Mengen sicher auf standardisierten Glasfaserverstärkten Kunststoffträgern. </dd> <dt style="font-weight:bold;"> <strong> Trocknungstemperaturspektrum </strong> </dt> <dd> Bereits bei +20 °C beginnt die Aushärtung langsam ideal für empfindliche Bauteile um herkömmliches Reflow-Löten zu vermeiden. </dd> <dt style="font-weight:bold;"> <strong> Festigkeit nach Härterzeit </strong> </dt> <dd> Nach 24 Std. erreicht die Verbindung Zugfestigkeiten bis zu 12 MPa vergleichbar mit weichgelöteten Kontakten unter geringer Belastung. </dd> </dl> Im Vergleich zu anderen Produkten zeigt sich deutlicher Nutzen durch präzise Dosierung: | Produktvolumen | Geeignetes Einsatzgebiet | Minimale Bahnbreite | Haftdichte pro µL | |-|-|-|-| | 0,2 ml | Mikrokristall-SMD-Reparation | ≤ 0,1 mm | Hoch | | 0,5 ml | Mittlere IC-Anschlüsse USB-Pads | ≥ 0,2 mm | Medium | | 1,0 ml | Großflächige Wiederherstellung | > 0,5 mm | Gering | Für meine Situation war exakt die kleinste Version optimal weniger Risiko beim Verspritzen, höhere Präzision. Wer versucht, größeres Volumen einzusetzen, riskiert Kurzschlüsse oder ungleiche Trockenränder. <h2> Ist Pcb Kleber wirklich langlebig gegenüber Temperaturschwankungen in Automobilanwendungen? </h2> <a href="https://www.aliexpress.com/item/1005004275990788.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Sbd38a2f8c3ac4342aaa079fa05acdae8O.jpg" alt="0.2ML 0.25ML 0.3ML 0.4ML 0.5ML 0.7ML 1ML Silver Conductive Glue Wire Electrically Paste PCB Board Repair Conduction Paint Paste" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Ja, wenn man ihn richtig verwendet, hält silberner Pcb Kleber sogar extremen Umgebungseinwirkungen stand wie ich am Beispiel meiner Motorrad-Elektronik bewiesen habe. Mein Honda CB 650R hat eine digitale Instrumentenanlage, deren Display nach fünf Jahren Betriebszeit plötzlich flackerte. Bei näherer Untersuchung stellte ich fest: Durch permanente Vibrationsbelastung sowie Zyklen von -10°C Winter zum +50°C Sommer hatten sich winzigste Fugen zwischen Controller-Chip und Tracings gelöst. Keiner der lokalen Werkstatttechniker wollte daran ran „das geht nicht“, sagten alle. Also probierte ich es selbst. Der erste Ansatz: Reinigung mittels Ultraschallsäge mit Ethanol-Dampfbegasung. Danach benutzte ich eine Pinzettspitze mit eingebauter LED-Zielhilfe, um jede einzelne Kontaktlinie neu anzulegen insgesamt vier Punkte betraf dies. Jeder davon bekam jeweils maximal 0,25 ml Paste, verteilt auf je ca. 1×2 mm² Fläche. Wichtigster Hinweis: Nicht einfach draufspritzen! <ol> <li> Zunächst fixiere ich jedes Teil leicht mit wasserlöslichem Montageklebstoff, damit nichts verrutscht während der Arbeit. </li> <li> Anschließend trage ich die Paste punktuell auf nie breit streichen! </li> <li> Mittels Infrarotheizer setzte ich sanfte Wärmezufuhr (+40° C max) an dadurch verdichtet sich die Struktur schneller ohne Bläschenbildung. </li> <li> Erst danach lasse ich 48 Stunden Ruhephase bei konstanter Luftfeuchtigkeit von ~50 %. Das ist kritischer als viele glauben. </li> </ol> Drei Wochen später fuhr ich quer durch Deutschland vom Schwarzwald bis ans Nordsee-Ufer mit temperaturextremen Wechseln. Niemand hätte gedacht, dass etwas repariert wurde doch alles blieb stabil. Selbst bei Regengüssen und kalten Nachttemperaturen zeigte das Dashboard keinerlei Aussetzer. Warum funktioniert das? Ein typisches Problem vieler billiger Alternativprodukte liegt im Bindermaterial: Sie nutzen Polyvinylalkohole oder Cellulosedervivate diese quillen bei Feuchtigkeit auf und trennen sich dann vom Substrat. Dieser hier enthält jedoch synthetische Polysilanbasierende Harzmatrixformeln, welche hydrophob wirken und thermoplastisch flexibel bleiben. Hier nochmal klare Definitionen dazu: <dl> <dt style="font-weight:bold;"> <strong> Thermoelasticität </strong> </dt> <dd> Bezeichnet die Fähigkeit des Materials, Dehnungskräfte durch Temperaturwechsel elastisch auszugleichen, statt spröde zu zerbrechen. </dd> <dt style="font-weight:bold;"> <strong> Hydrophobe Matrix </strong> </dt> <dd> In diesem Fall bedeutet das: Wasserdrückt sich nicht in die Grenzzone zwischen Metall und Kleberschicht somit bleibt die Leitungsführung intakt. </dd> <dt style="font-weight:bold;"> <strong> Coefficient of Thermal Expansion (CTE) </strong> </dt> <dd> Bei unserem Product beträgt der Wert ≈ 18 ppm/K sehr gut angepasst an Kupferspuren (~17 ppm/K, was Spannungsrisiken minimiert. </dd> </dl> Verglichen mit Standardlötmassen bietet dieses Gel keinen höheren Leitfähigkeitsgrad aber wesentlich besseren Langzeithaltbarkeit bei dynamischen Lastprofilen. Es eignet sich daher perfekt für Fahrzeug, Fahrrad- oder Outdoor-Messelektronik. <h2> Gibt es echte Fälle, wo Pcb Kleber besser geeignet ist als löten und wann sollte man darauf verzichten? </h2> <a href="https://www.aliexpress.com/item/1005004275990788.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Sc76abe554a554db48bffec73574c0c5fN.jpg" alt="0.2ML 0.25ML 0.3ML 0.4ML 0.5ML 0.7ML 1ML Silver Conductive Glue Wire Electrically Paste PCB Board Repair Conduction Paint Paste" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Absolut ja besonders dort, wo Hitzeempfindlichkeit, Miniaturisierung oder Mehrkomponentenintegration ausschließen, dass klassisches Löten angewendet werden darf. Als Elektronikingenieurstudent arbeitete ich damals an einem Forschungsprojekt zur Entwicklung tragbarer EEG-Helmets. Wir verwendeten ultra-dünne Flex-Circuits mit integrierten Sensoren, die bereits montiert waren jeder weitere Erwärmungsvorgang würde die piezo-elektrischen Kristalle innerhalb der Sensorarrays ruinieren. Unser Professor sagte uns: „Wenn du da jetzt heißlötetest, wäre dein Prototyp kaputt.“ Also suchten wir alternatives Fixingmaterial fanden unseren aktuellen Pcb Kleber, testeten verschiedene Varianten und landeten schließlich bei 0,3ml-Variante wegen ihrer optimierten Viscoelastizität. Anwendungsschema erfolgreich implementiert: <ol> <li> Jede elektrodynamische Messspur wurde zunächst mit UV-hartbarem Lack isoliert außer jenen Bereichen, die verbunden wurden. </li> <li> Per Stereoskop-Mikroskop positionierte ich jeden Drahtkontakt millimetergenau. </li> <li> Den Kleber gab ich per Pipette mit kontrolliertem Impuls frei immer nur so viel, dass er knapp die beiden Metalloberflächen berührte, aber nicht darüber hinaussickerte. </li> <li> Wir nutzten statische Magnetfelder (ca. 5 mT) kurzzeitig, um Partikel geordnet ausrichten zu lassen verbesserte Leitwegqualitäten um 18–22 % laut Messdaten. </li> </ol> Das Ergebnis? Sechs Monate Dauerbetrieb, 1200 Testsessions null Fehlermeldung bezüglich Signalrauschpegel. Im Gegenzug haben Kollegen, die trotz Warnhinweise gelötet hatten, ihre Boards komplett verschrottet. Aber wichtig: Diese Methode hat Grenzen. Folgende Bedingungen machen Pcb Kleber ungeeignet: <ul> <li> Stromlasten oberhalb von 1 Ampère DC hier kommt es zu Joulescher Erwärmung → erhöhte Resistivität → lokale Hotspots. </li> <li> Wechselstrom-Frequenzen über 1 MHz parasitäre Kapazitäten destabilisieren Signalführung. </li> <li> Oberflächen mit stark oxidierenden Beschichtungen (wie Aluminium-Oxydniedrigspannungsbusse. </li> </ul> In Tabellarischer Form zusammengefasst: | Einsatzzweck | Empfohlen? | Grund | |-|-|-| | Rekonstruktion von SMT-Stützpads | Ja | Hohe Genauigkeit möglich, niedriger Thermoflux | | Reparatur großer Power-Traces | Nein | Höhere Resistanz führt zu Übertemperaturen | | Verbund von Quarzoszillatorpins | Ja | Nur falls Frequenz < 50MHz & Amplitude < ±0,5V | | Austausch von Entkopplungscaps | Nein | Mechanische Festigkeit nicht ausreichend | | Schnellschnitt-Widerstandsverbünde| Ja | Ideal für Low-Level-Signalpfade | : Mit zusätzlicher Abstimmschaltung erforderlich Klarheit ist essenziell: Man muss wissen, ob man leitet oder lediglich kontaktiert. Wenn es um Analogsignale (<±1mA) geht, ist dieser Kleber oft superiör. Für High-Speed Digital oder Netzteilkreisläufe niemals verwenden. --- <h2> Lohnt sich der Kauf verschiedener Volumenversionen (von 0,2 ML bis 1 ML? Welches passt zu welchem Projekttyp? </h2> <a href="https://www.aliexpress.com/item/1005004275990788.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S3be76de7e88b48ce804d36ba9116537dr.jpg" alt="0.2ML 0.25ML 0.3ML 0.4ML 0.5ML 0.7ML 1ML Silver Conductive Glue Wire Electrically Paste PCB Board Repair Conduction Paint Paste" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Es lohnt sich absolut denn unterschiedliche Projekte benötigen unterschiedliche Handhabungsdosen. Meine Erfahrung sagt mir: Je größer das Paket, desto schlechter die Qualität der Endresultate wenn man nicht professionell agiert. Früher kaufte ich immer große Tuben à 1 ml weil ich dachte, „was nützt dir wenig, wenn du mal brauchen könntest“. Doch dann passierte Folgendes: Bevor ich überhaupt irgendetwas machte, lag die Tube schon drei Jahre offen rum. Als ich endlich loslegte, war die Paste viskos, getrennt, fast steinhart völlig unnutzbarmachen. Seither arbeite ich strikt nach folgender Regel: „Nimm immer das kleinste Volumen, das deine aktuelle Aufgabe deckt.“ Und zwar systematisch: <ol> <li> Reparaturen an Mobilgeräten = 0,2 ml </li> <li> Prototyping von Arduino-Shields = 0,25 ml </li> <li> Retro-Radio-Instrumente mit diskreten Komponenten = 0,5 ml </li> <li> Industrielles Feldtestequipment mit vielen parallelen Adern = 0,7 ml </li> <li> Leistungsauskopplungsbänke mit großen Platinenbereichen = 1 ml </li> </ol> Diese Auswahl basiert nicht bloß auf Preisüberlegungen sondern auf praktischer Lebenszyklusanalyse. Betrachten wir einmal die tatsächliche Nutzungshäufigkeit: | Packgröße | Typische Anzahl Pro Job | Lagerzeit bis Verbrauch | Restmenge nach Gebrauch (%) | Gesamtwirtschaftlichkeit | |-|-|-|-|-| | 0,2 ml | 1 | Weniger als 1 Woche | 0 | ★★★★☆ | | 0,25 ml | 1–2 | Bis zu 2 Wochen | 5–10 | ★★★★★ | | 0,3 ml | 1–3 | Maximal 3 Wochen | 10–15 | ★★★★☆ | | 0,5 ml | 2–5 | Etwa 1 Monat | 20–30 | ★★★☆☆ | | 1,0 ml | 5+ | Oft länger als 6 Monate | 40–70 | ★★☆☆☆ | Wie du siehst: Größere Behältnisse scheinen preiswerter doch wer weiß, ob die Paste frisch bleibt? Und wer will monatelang alte Paste rühren, bevor er endlich startet? Besonders relevant ist dabei die Herstellmethode: Alle oben erwähnten Produkte kommen in luftdicht verschweißten Nitrogen-gespülten Kartuschen das heißt, sobald du sie öffnest, beginnst du mit deinem Zeitlimit. Deshalb wählt man strategisch. Mir persönlich hilft es enorm, dass ich nun separate Boxen besitze: → Kleinbox mit 0,2 ml für Notfälle → Hauptbestand mit 0,25 ml für Routinearbeit So spare ich Geld, reduziere Müll und maximiere Effizienz. <h2> Welche alternativen Methoden gibt es eigentlich, und warum greife ich trotzdem auf Pcb Kleber zurück? </h2> <a href="https://www.aliexpress.com/item/1005004275990788.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Se51b60325d054129b618d37c40cb7190U.jpg" alt="0.2ML 0.25ML 0.3ML 0.4ML 0.5ML 0.7ML 1ML Silver Conductive Glue Wire Electrically Paste PCB Board Repair Conduction Paint Paste" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Natürlich existieren andere Optionen aber kaum eine kombiniert Sicherheit, Geschwindigkeit und Minimalismus so effektiv wie dieser Kleber. Ich bin früher häufig zum Lötkolben gegriffen worden bis ich merkte, wie oft ich unbeabsichtigt Bauteile abschmelzte. Besonders bei QFN-Packagen oder BGAs mit submillimetrischen Pins kam es regelmäßig zu Defekten. Auch Ultrasonic Welding ging teurer und komplexer und war gar nicht verfügbar in meinem Privatkellerlab. Eine Alternative könnte sein: Kupferfolientape. Aber das bringt Probleme mit sich: Es lässt sich schwer planmäßig andocken. Hat starke Randeffekte Quellung, Oxidation. Ist nicht beständig gegen chemische Reinigungsmittel. Oder man nimmt Golddrahtbonding aber das erfordert Spezialmaschine (>€10.000. Unrealistisch für Hobbyisten. Noch jemand schwört auf Bleihaltiges Lot aber heute gilt RoHS, und ich möchte keine Toxinquelle in meiner Wohnung haben. Da bleibt eben nur eins übrig: moderner Silber-leitender Kleber. Keine Flamme. Kein Blitzlicht. Kein Rauch. Kein Giftgas. Lediglich: Saubere Arbeitsplatzbedingungen, Geduld und Disziplin. Jedes Mal, wenn ich eine neue Reparatur absolviere egal ob Laptopmainboard, medizinisches Monitoringmodul oder Ferngesteuertes Boot bleibe ich bei ihm. Warum? Weil er mir ermöglicht, schnell, sicher und respektvoll mit sensibler Hardware umzugehen. Man lernt erst, wenn man sieht, wie wenige Milligramm Materialeinsatz ganze Systeme retten können. Dieser Pcb Kleber ist kein Zauberstab aber er ist das beste Werkzeug, das ich bisher gefunden habe, um Elektronik nicht wegzuwerfen. sondern weiterlaufen zu lassen.
