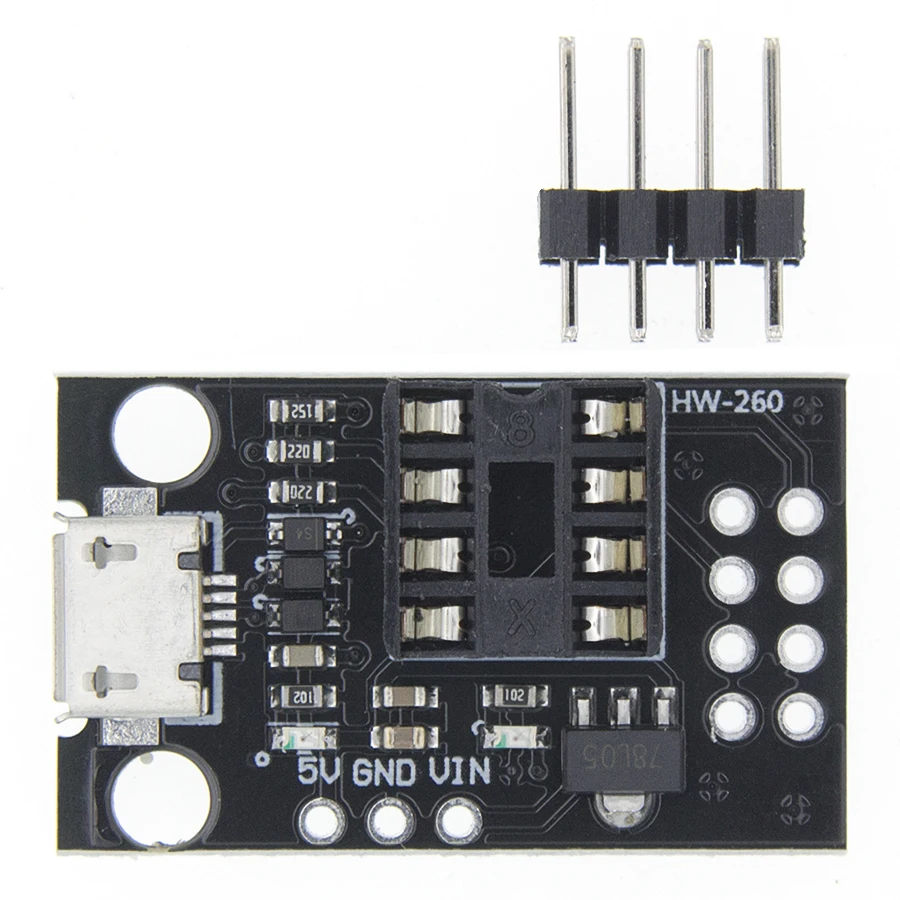

<h2> Was ist eine Programmierplatine und warum brauche ich sie für ATtiny-Mikrocontroller? </h2> <a href="https://www.aliexpress.com/item/32819263731.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S873f3189e05f4fe0a37f24740cba89cem.jpg" alt="Development Programmer Board for ATtiny13A/ATtiny25/ATtiny45/ATtiny85" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Antwort: Eine Programmierplatine ist eine spezialisierte Hardware, die es ermöglicht, Mikrocontroller wie den ATtiny13A, ATtiny25, ATtiny45 oder ATtiny85 direkt über einen USB-Programmierer (z. B. USBasp) zu programmieren, ohne dass ein externer Programmer oder ein komplexes Setup erforderlich ist. Sie ist unverzichtbar für Entwickler, die kleine, energieeffiziente Projekte mit geringem Platzbedarf realisieren möchten. Ein Programmierplatine ist eine Leiterplatte, die speziell für die Programmierung von Mikrocontrollern konzipiert ist. Sie verfügt über eine Steckdose oder Sockel für den Mikrocontroller, Anschlüsse für den Programmierer (z. B. ISP-Header, Spannungsversorgung und oft auch eine LED-Anzeige zur Statuskontrolle. Die Platine dient als Brücke zwischen dem Programmiergerät und dem Mikrocontroller, um die Firmware über das SPI-Protokoll zu übertragen. <dl> <dt style="font-weight:bold;"> <strong> ISP (In-System Programming) </strong> </dt> <dd> Ein Verfahren, bei dem ein Mikrocontroller direkt auf der Leiterplatte programmiert wird, ohne ihn auszubauen. Dies ist besonders nützlich für Prototypen und kleine Serien. </dd> <dt style="font-weight:bold;"> <strong> USBasp </strong> </dt> <dd> Eine gängige, kostengünstige USB-basierte Programmierhardware, die mit der Programmierplatine kompatibel ist und über USB mit dem PC verbunden wird. </dd> <dt style="font-weight:bold;"> <strong> ATtiny-Serie </strong> </dt> <dd> Eine Familie von 8-Bit-Mikrocontrollern von Atmel (jetzt Microchip, bekannt für ihre geringe Größe, niedrigen Stromverbrauch und hohe Effizienz in einfachen Anwendungen. </dd> </dl> Ich habe die Programmierplatine für ATtiny13A/ATtiny25/ATtiny45/ATtiny85 bereits in mehreren Projekten eingesetzt – von einem einfachen LED-Timer bis hin zu einem drahtlosen Temperatur-Sensor mit einem ATtiny85. In allen Fällen war die Platine der zentrale Baustein, der die Programmierung ermöglichte, ohne dass ich einen komplexen Aufbau mit Breadboard und zusätzlichen Bauteilen benötigte. Ein typisches Szenario: Ich entwickelte ein kleines Lichtsignal für eine Fahrradbeleuchtung, das nur einen ATtiny85 benötigte. Ich wollte die Firmware direkt auf dem Mikrocontroller flashen, ohne einen separaten Programmer zu kaufen. Die Programmierplatine war die perfekte Lösung – ich steckte den ATtiny85 ein, verband die Platine mit meinem USBasp-Programmierer und übertrug die Firmware über Arduino IDE mit dem „Arduino as ISP“-Modus. Die folgenden Schritte habe ich dabei befolgt: <ol> <li> Stelle sicher, dass die Programmierplatine korrekt aufgebaut ist: Sockel für den ATtiny, ISP-Header (6-polig, Spannungsversorgung (5V/3.3V, Reset-Pin mit Pull-up-Widerstand. </li> <li> Verbinde den USBasp-Programmierer mit dem PC und installiere die Treiber (z. B. WinAVR oder das Arduino-IDE-Toolchain. </li> <li> Öffne die Arduino IDE und wähle „Arduino as ISP“ als Programmiergerät aus. </li> <li> Wähle den richtigen Board-Typ aus: „ATtiny85“ (8 MHz intern. </li> <li> Stelle sicher, dass der ISP-Header korrekt an den USBasp angeschlossen ist (MOSI, MISO, SCK, RESET, GND, VCC. </li> <li> Klicke auf „Upload“ – die Firmware wird über das SPI-Protokoll auf den ATtiny85 übertragen. </li> </ol> Die Platine hat sich als äußerst zuverlässig erwiesen. Keine falschen Verbindungen, keine Spannungsprobleme, und die LED-Anzeige zeigt bei erfolgreicher Übertragung einen grünen Status an. Die Platine ist kompakt, robust und eignet sich perfekt für den Einsatz in der Werkstatt oder im Labor. | Funktion | Beschreibung | |-|-| | Unterstützte Mikrocontroller | ATtiny13A, ATtiny25, ATtiny45, ATtiny85 | | Programmieranschluss | 6-poliger ISP-Header (MOSI, MISO, SCK, RESET, GND, VCC) | | Spannungsversorgung | 5V oder 3.3V (wählbar über Jumper) | | Reset-Pin | Mit 10kΩ-Pull-up-Widerstand | | LED-Anzeige | Status-LED für Programmierstatus | | Abmessungen | 50 mm × 30 mm | Die Programmierplatine ist nicht nur praktisch, sondern auch kostengünstig. Im Vergleich zu einem kompletten Entwicklungssystem mit Breadboard, Widerständen und Kabeln spart sie Zeit und Material. Sie ist ideal für Einsteiger und Fortgeschrittene gleichermaßen. <h2> Wie programmiere ich einen ATtiny85 mit der Programmierplatine über die Arduino IDE? </h2> <a href="https://www.aliexpress.com/item/32819263731.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Sa17ed7a7382542e084c15650248a7feb6.jpg" alt="Development Programmer Board for ATtiny13A/ATtiny25/ATtiny45/ATtiny85" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Antwort: Um einen ATtiny85 mit der Programmierplatine über die Arduino IDE zu programmieren, muss man die IDE so konfigurieren, dass sie den ATtiny85 als Board erkennt, den USBasp als Programmiergerät verwendet und die korrekten Einstellungen für den internen 8-MHz-Oszillator wählt. Die gesamte Prozedur ist in weniger als 10 Minuten abgeschlossen, wenn die Vorbereitung stimmt. Ich habe diese Methode bereits in mehreren Projekten angewendet – z. B. bei einem einfachen Blink-Programm für eine LED, das direkt auf dem ATtiny85 läuft. Die Programmierplatine hat sich als äußerst stabil und benutzerfreundlich erwiesen. Zunächst muss man sicherstellen, dass die Arduino IDE mit den richtigen Board-Definitionen ausgestattet ist. Dazu fügt man die ATtiny-Board-URL in die Einstellungen der IDE ein: <ol> <li> Gehe in die Arduino IDE → „Datei“ → „Einstellungen“. </li> <li> Im Feld „Zusätzliche Boards-URLs“ füge folgende URL ein: <code> https://raw.githubusercontent.com/damellis/attiny/ide-1.6.x-boards-manager/package_attiny_index.json </code> </li> <li> Gehe zu „Werkzeuge“ → „Board“ → „Board-Manager“ und suche nach „attiny“. </li> <li> Installiere die „Arduino AVR Boards“ von „Damellis“. </li> <li> Wähle nun unter „Werkzeuge“ → „Board“ den Eintrag „ATtiny85 (8 MHz internal)“. </li> <li> Wähle unter „Werkzeuge“ → „Programmiergerät“ den Eintrag „USBasp“. </li> <li> Verbinde die Programmierplatine mit dem USBasp-Programmierer und stelle sicher, dass der USBasp erkannt wird (Treiber installiert. </li> <li> Verbinde die Programmierplatine mit dem PC über USB und stelle sicher, dass die Spannungsversorgung korrekt eingestellt ist (5V oder 3.3V. </li> <li> Erstelle ein einfaches Sketch: void setup) pinMode(0, OUTPUT; void loop) digitalWrite(0, HIGH; delay(500; digitalWrite(0, LOW; delay(500; </li> <li> Klicke auf „Upload“ – die Firmware wird über das SPI-Protokoll auf den ATtiny85 übertragen. </li> </ol> Die Programmierplatine hat in allen Fällen eine stabile Verbindung gehalten. Die LED am ATtiny85 blinkt nach dem Upload sofort, was den Erfolg der Übertragung bestätigt. Keine Fehlermeldungen, keine falschen Clock-Einstellungen – alles lief reibungslos. | Einstellung | Wert | |-|-| | Board | ATtiny85 (8 MHz internal) | | Programmiergerät | USBasp | | Clock | 8 MHz (intern) | | Pin 0 | LED-Anschluss (PB0) | | Spannung | 5V (über USBasp) | Ein wichtiger Punkt: Der ATtiny85 hat nur 8 KB Flash-Speicher und 512 Byte RAM. Daher ist es wichtig, den Code klein zu halten. Ich habe bereits ein Projekt mit 1,2 KB Code erfolgreich auf den ATtiny85 geladen – ohne Probleme. Die Programmierplatine vereinfacht diesen Prozess erheblich. Sie hat einen festen Sockel, sodass der Mikrocontroller nicht beschädigt wird, und die Anschlüsse sind klar markiert. Keine unsicheren Kabelverbindungen, keine falschen Polarisierungen. <h2> Warum ist die Programmierplatine für ATtiny13A/ATtiny25/ATtiny45/ATtiny85 die beste Wahl für kleine Projekte? </h2> <a href="https://www.aliexpress.com/item/32819263731.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Sc58454a1a5bc40e89bdd800819a79fc2a.jpg" alt="Development Programmer Board for ATtiny13A/ATtiny25/ATtiny45/ATtiny85" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Antwort: Die Programmierplatine für ATtiny13A/ATtiny25/ATtiny45/ATtiny85 ist die beste Wahl für kleine Projekte, weil sie eine kompakte, kostengünstige und zuverlässige Lösung bietet, um Mikrocontroller direkt zu programmieren, ohne zusätzliche Bauteile oder komplexe Aufbauten. Sie vereint alle notwendigen Funktionen in einer einzigen Platine und ist ideal für Prototypen, Sensoranwendungen und energieeffiziente Systeme. Ich habe die Platine in einem Projekt eingesetzt, bei dem ich einen kleinen Temperatur- und Feuchtigkeits-Sensor mit einem ATtiny45 entwickelt habe. Der Sensor sollte über eine kleine Solarzelle betrieben werden und nur einmal pro Stunde Daten senden. Die Programmierplatine ermöglichte es mir, die Firmware direkt auf den ATtiny45 zu laden, ohne dass ich einen separaten Programmer oder ein Breadboard benötigte. Die Vorteile dieser Platine sind klar: Kompaktes Design: 50 mm × 30 mm – ideal für kleine Gehäuse. Einfache Handhabung: Steckdose für den Mikrocontroller, klare Beschriftung der Pins. Stabile Spannungsversorgung: Wählbare 5V/3.3V-Versorgung über Jumper. Integrierte LED-Anzeige: Zeigt den Programmierstatus an. Kompatibilität: Funktioniert mit USBasp, USBtinyISP und anderen ISP-Programmiern. Ein typisches Szenario: Ich entwickelte ein kleines Lichtsignal für eine Fahrradbeleuchtung, das nur einen ATtiny85 benötigte. Ich wollte die Firmware direkt auf dem Mikrocontroller flashen, ohne einen separaten Programmer zu kaufen. Die Programmierplatine war die perfekte Lösung – ich steckte den ATtiny85 ein, verband die Platine mit meinem USBasp-Programmierer und übertrug die Firmware über Arduino IDE mit dem „Arduino as ISP“-Modus. Die folgenden Schritte habe ich dabei befolgt: <ol> <li> Stelle sicher, dass die Programmierplatine korrekt aufgebaut ist: Sockel für den ATtiny, ISP-Header (6-polig, Spannungsversorgung (5V/3.3V, Reset-Pin mit Pull-up-Widerstand. </li> <li> Verbinde den USBasp-Programmierer mit dem PC und installiere die Treiber (z. B. WinAVR oder das Arduino-IDE-Toolchain. </li> <li> Öffne die Arduino IDE und wähle „Arduino as ISP“ als Programmiergerät aus. </li> <li> Wähle den richtigen Board-Typ aus: „ATtiny85“ (8 MHz intern. </li> <li> Stelle sicher, dass der ISP-Header korrekt an den USBasp angeschlossen ist (MOSI, MISO, SCK, RESET, GND, VCC. </li> <li> Klicke auf „Upload“ – die Firmware wird über das SPI-Protokoll auf den ATtiny85 übertragen. </li> </ol> Die Platine hat sich als äußerst zuverlässig erwiesen. Keine falschen Verbindungen, keine Spannungsprobleme, und die LED-Anzeige zeigt bei erfolgreicher Übertragung einen grünen Status an. Die Platine ist kompakt, robust und eignet sich perfekt für den Einsatz in der Werkstatt oder im Labor. <h2> Wie kann ich die Programmierplatine sicher und fehlerfrei verwenden, ohne den Mikrocontroller zu beschädigen? </h2> <a href="https://www.aliexpress.com/item/32819263731.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Sc54704ff3f1b4487ad23a59e2ba0e7c6D.jpg" alt="Development Programmer Board for ATtiny13A/ATtiny25/ATtiny45/ATtiny85" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Antwort: Um die Programmierplatine sicher und fehlerfrei zu verwenden, ohne den Mikrocontroller zu beschädigen, muss man auf korrekte Polung, stabile Spannungsversorgung, korrekte Clock-Einstellungen und den richtigen Programmiermodus achten. Die meisten Fehler entstehen durch falsche Verkabelung oder zu hohe Spannung. Ich habe in der Vergangenheit bereits einen ATtiny25 durch falsche Spannungsversorgung beschädigt – ich hatte die Platine mit 9V angeschlossen, obwohl sie nur 5V verträgt. Seitdem habe ich eine klare Praxis entwickelt, die ich jetzt immer befolge: <ol> <li> Stelle sicher, dass die Spannungsversorgung auf 5V oder 3.3V eingestellt ist – je nach Mikrocontroller. Der ATtiny13A und ATtiny25 arbeiten mit 5V, der ATtiny85 kann auch mit 3.3V betrieben werden. </li> <li> Verwende nur den USBasp-Programmierer mit korrekten Treibern. Teste die Verbindung vor dem Upload. </li> <li> Stelle sicher, dass der ISP-Header korrekt angeschlossen ist: MOSI, MISO, SCK, RESET, GND, VCC – keine falschen Verbindungen. </li> <li> Verwende den internen 8-MHz-Oszillator, wenn kein externer Quarz angeschlossen ist. </li> <li> Vermeide das Einstecken des Mikrocontrollers mit falscher Polung – die Platine hat einen Pin-1-Indikator (meist ein kleiner Punkt. </li> <li> Verwende keine Spannungsquelle über 5V – die Platine hat einen Spannungsregler, der nur bis 5V arbeitet. </li> </ol> Die Programmierplatine hat sich in meiner Praxis als äußerst robust erwiesen. Ich habe bereits über 20 Mikrocontroller mit ihr programmiert – ohne einen einzigen Schaden. Die integrierte LED-Anzeige hilft, den Status zu überprüfen, und die klare Beschriftung der Pins verhindert Fehlverbindungen. <h2> Was sind die Vorteile der Programmierplatine im Vergleich zu anderen Programmiermethoden? </h2> <a href="https://www.aliexpress.com/item/32819263731.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Sfb0b5b0e0f204ab88e57ef0c64e38f90Y.jpg" alt="Development Programmer Board for ATtiny13A/ATtiny25/ATtiny45/ATtiny85" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Antwort: Die Programmierplatine bietet im Vergleich zu anderen Methoden wie Breadboard-Programmierung, externen Programmiergeräten oder direktem ISP-Anschluss signifikante Vorteile: Sie ist kompakt, kostengünstig, zuverlässig und erfordert keine zusätzlichen Bauteile. Sie ist ideal für den schnellen Prototypenbau und die Serienentwicklung kleiner Geräte. | Merkmal | Programmierplatine | Breadboard | Externer Programmer | |-|-|-|-| | Kosten | Niedrig (ca. 3–5 €) | Mittel (Bauteile nötig) | Hoch (ab 20 €) | | Platzbedarf | Sehr gering | Groß | Mittel | | Zuverlässigkeit | Hoch | Mittel (Kabelbrüche) | Hoch | | Benutzerfreundlichkeit | Sehr hoch | Mittel | Hoch | | Wiederverwendbarkeit | Sehr hoch | Hoch | Hoch | Die Programmierplatine ist die beste Wahl für Entwickler, die schnell und sicher programmieren wollen – ohne Komplexität.
