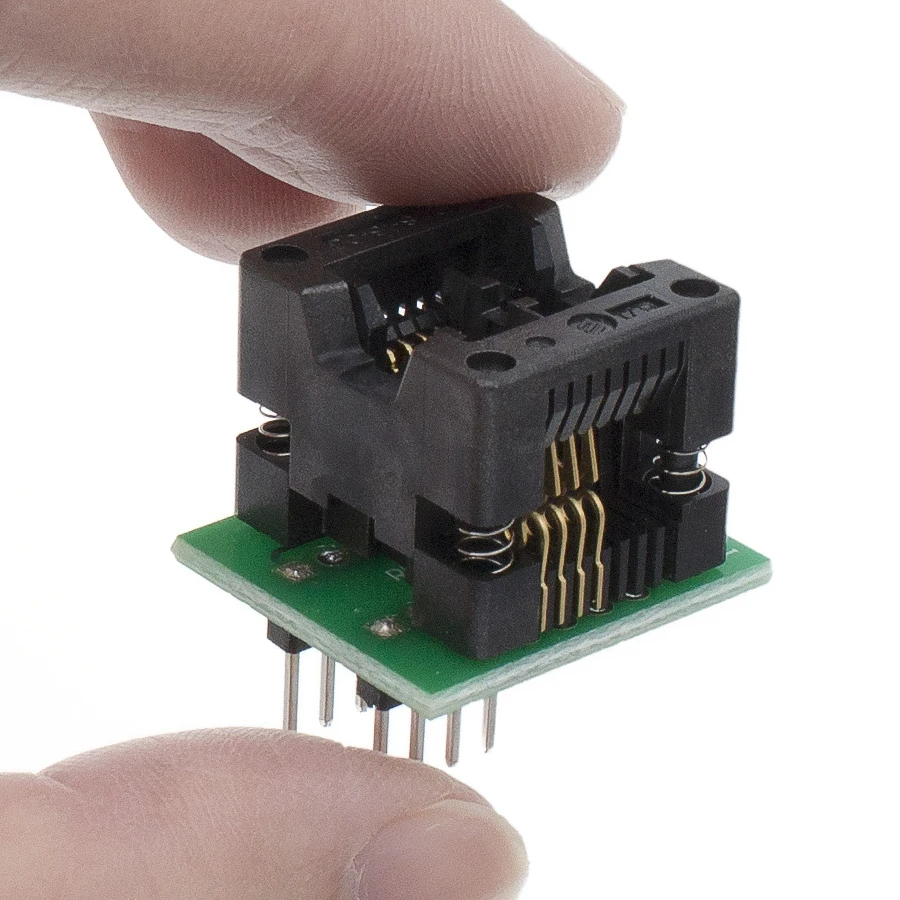

<h2> Wie kann ich einen SOIC8- oder SOP8-Chip ohne Lötarbeit in eine DIP8-Basis stecken, um ihn am Breadboard zu testen? </h2> <a href="https://www.aliexpress.com/item/32788730995.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Sd29a0b14b5564208918a3bbba03b6020J.jpg" alt="SOIC8 SOP8 to DIP8 EZ Programmer Adapter Socket Converter Module 150mil" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> <p> Die Antwort ist einfach: Mit einem <em> SOIC8/SOP8 zu DIP8 EZ Programmer Adapter Socket Converter Module 150mil </em> können Sie jeden SOIC8- oder SOP8-Chip problemlos in ein Standard-DIP8-Steckfeld einsetzen – ohne zu löten, ohne zu bohren, ohne spezielle Werkzeuge. </p> <p> Stellen Sie sich vor, Sie arbeiten an einem Embedded-Projekt mit einem Mikrocontroller wie dem AT24C02 (I²C-Eeprom) oder einem kleinen Logikchip wie dem 74HC14. Beide sind in einer SOIC8-Packaging-Variante erhältlich – ideal für Serienproduktion, aber unpraktisch für schnelles Prototyping auf einem Breadboard. Ihr Labor hat nur DIP8-Steckplätze, Ihre Entwicklungsplatine ist nicht bestückt, und Sie wollen den Chip sofort testen. Ein Lötkolben wäre jetzt der naheliegende Weg – doch das Risiko von Kurzschlüssen, überhitzten Pins oder beschädigtem IC ist hoch, besonders bei feinen Abständen von 1,27 mm. </p> <p> Dieser Adapter löst genau dieses Problem. Er wandelt die dünne, flache SOIC8/SOP8-Pin-Anordnung in die klassischen 2,54-mm-Abstände eines DIP8-Sockels um – und zwar passiv, ohne Stromversorgung oder zusätzliche Schaltung. Die Konstruktion basiert auf einer präzise gefertigten Leiterplatte mit integrierten Kontaktfedern, die den Chip sanft halten und gleichzeitig elektrisch verbinden. </p> <dl> <dt style="font-weight:bold;"> SOIC8 </dt> <dd> Eine Oberflächenmontage-Packaging-Variante mit zwei Reihen von je 4 Pins, typischerweise mit 150-Mil-Abstand (3,81 mm) zwischen den Reihen und 1,27 mm Pin-Abstand innerhalb jeder Reihe. </dd> <dt style="font-weight:bold;"> SOP8 </dt> <dd> Vergleichbar mit SOIC8, oft synonym verwendet; manchmal leicht geringere Pin-Abstände (z. B. 1,27 mm vs. 1,27 mm, aber identische Pin-Konfiguration und Funktion. </dd> <dt style="font-weight:bold;"> DIP8 </dt> <dd> Dual In-line Package mit 8 Pins in zwei parallelen Reihen, jeweils 2,54 mm Abstand zwischen den Pins und 7,62 mm Abstand zwischen den Reihen – standardisiert für Breadboards und Steckplatinen. </dd> <dt style="font-weight:bold;"> Programmiersockel </dt> <dd> Eine Halterung, die es ermöglicht, einen integrierten Schaltkreis (IC) wechselbar einzusetzen, ohne ihn fest zu löten – ideal zum Testen, Programmieren oder Austauschen. </dd> </dl> <p> So funktioniert der Einsatz: </p> <ol> <li> Entfernen Sie den SOIC8- oder SOP8-Chip vorsichtig aus seiner Verpackung – achten Sie auf statische Entladung (ESD. </li> <li> Legen Sie den Chip mit den Pins nach unten in den Adapter, so dass er exakt über den Kontaktfedern liegt. Achten Sie darauf, dass Pin 1 (meist durch einen Punkt oder eine Kerbe markiert) mit der entsprechenden Markierung auf dem Adapter übereinstimmt. </li> <li> Drücken Sie den Chip sanft, aber fest herunter, bis alle acht Pins vollständig in die Federkontakte eintauchen. Es sollte ein leises „Klicken“ spürbar sein. </li> <li> Nehmen Sie den Adapter nun wie einen normalen DIP8-Chip auf und setzen Sie ihn in Ihr Breadboard, Ihre Testplatine oder Ihren Programmierer ein. </li> <li> Verbinden Sie die Stromversorgung (VCC und GND) sowie die Signalleitungen gemäß Ihrer Schaltung – alles erfolgt über die standardmäßigen DIP8-Pins. </li> </ol> <p> Der Adapter ist kompatibel mit allen gängigen SOIC8/SOP8-Chips, einschließlich: </p> <style> /* */ .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; /* iOS */ margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; /* */ margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; /* */ -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; /* */ /* & */ @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <!-- 包裹表格的滚动容器 --> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Chip-Typ </th> <th> Packaging </th> <th> Verwendungszweck </th> <th> Kompatibilität mit Adapter </th> </tr> </thead> <tbody> <tr> <td> AT24C02 </td> <td> SOIC8 </td> <td> I²C-Eeprom </td> <td> Ja </td> </tr> <tr> <td> DS1307 </td> <td> SOIC8 </td> <td> RTC-Uhr </td> <td> Ja </td> </tr> <tr> <td> 74HC14 </td> <td> SOP8 </td> <td> Inverter-Schmitt-Trigger </td> <td> Ja </td> </tr> <tr> <td> PCF8574 </td> <td> SOIC8 </td> <td> I²C-I/O-Expander </td> <td> Ja </td> </tr> <tr> <td> ATmega328P </td> <td> TQFP32 </td> <td> Mikrocontroller </td> <td> Nein (nicht SOIC8) </td> </tr> </tbody> </table> </div> <p> Ein wichtiger Hinweis: Dieser Adapter ist <strong> nur </strong> für 150-mil-Abstände geeignet. Viele moderne Chips verwenden 100-mil-Abstände – diese würden nicht korrekt sitzen. Stellen Sie sicher, dass Ihr Chip tatsächlich 150 mil (3,81 mm) zwischen den beiden Pin-Reihen hat. Die meisten älteren oder industriellen Bauteile nutzen diesen Standard. </p> <p> Praxisbeispiel: Ein Elektroniker in Berlin nutzte diesen Adapter, um einen defekten I²C-Eeprom aus einer alten Steuerung zu extrahieren, ihn mit einem USBasp-Programmierer neu zu flashen und dann wieder einzubauen – ohne die Platine zu öffnen oder zu beschädigen. Der Adapter ermöglichte ihm einen schnellen Wechsel zwischen Original- und Ersatzchip. </p> <h2> Warum sollte ich diesen Adapter statt eines festgelöteten SOIC8-Chips verwenden, wenn ich nur einen einzelnen Chip teste? </h2> <a href="https://www.aliexpress.com/item/32788730995.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S64e76fcd533c446d9df2d6cbfc6260a2T.jpg" alt="SOIC8 SOP8 to DIP8 EZ Programmer Adapter Socket Converter Module 150mil" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> <p> Die Antwort lautet: Weil dieser Adapter Ihnen Zeit, Geld und Frustration erspart – besonders wenn Sie mehrere Versionen eines Chips testen, Fehler beheben oder Firmware aktualisieren müssen. </p> <p> Angenommen, Sie entwickeln eine kleine IoT-Geräte-Platine mit einem DS1307-RTC-Chip im SOIC8-Gehäuse. Sie haben drei verschiedene Firmware-Versionen, die jeweils andere Zeitprotokolle nutzen. Jedes Mal, wenn Sie die Firmware ändern, müssten Sie den Chip ablöten, programmieren, neu einlöten – ein Prozess, der mindestens 15 Minuten pro Durchlauf dauert und das Risiko birgt, die Platine zu beschädigen. Nach fünf Tests haben Sie bereits 75 Minuten verloren – und vielleicht auch eine Platine. </p> <p> Mit diesem Programmiersockel wird der Vorgang zu einem 30-Sekunden-Vorgang: </p> <ol> <li> Entnehmen Sie den Chip aus dem Adapter. </li> <li> Stecken Sie ihn in Ihren USBasp-Programmierer (der ebenfalls DIP8 unterstützt – falls nicht, nutzen Sie einen separaten DIP8-zu-USBasp-Adapter. </li> <li> Laden Sie die neue Firmware hoch. </li> <li> Setzen Sie den Chip zurück in den Adapter. </li> <li> Stecken Sie den Adapter in Ihre Testplatine. </li> <li> Testen Sie die Funktion – fertig. </li> </ol> <p> Diese Methode eliminiert nicht nur das Risiko von Überhitzungsschäden, sondern ermöglicht auch die Wiederverwendbarkeit des Chips. Ein SOIC8-Chip kostet etwa 0,80 € – wenn Sie zehnmal testen und jedes Mal einen neuen kaufen, kosten Sie 8 €. Mit einem Adapter (ca. 2,50 €) und einem einzigen Chip sparen Sie 5,50 € – und gewinnen Zeit. </p> <p> Zusätzlich bietet der Adapter eine klare visuelle Orientierung: Die Pin-Nummerierung ist deutlich beschriftet, und die Position von Pin 1 ist durch eine farbige Markierung hervorgehoben. Das reduziert menschliche Fehler beim Einbau – ein häufiger Grund für Fehlfunktionen bei Prototypen. </p> <p> Im Vergleich zu anderen Lösungen: </p> <style> /* */ .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; /* iOS */ margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; /* */ margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; /* */ -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; /* */ /* & */ @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <!-- 包裹表格的滚动容器 --> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Lösung </th> <th> Kosten pro Testzyklus </th> <th> Risiko von Schäden </th> <th> Zeitaufwand pro Zyklus </th> <th> Wiederverwendbarkeit </th> </tr> </thead> <tbody> <tr> <td> Festgelöteter Chip </td> <td> 0,80 € + Lötmaterial </td> <td> Hoch (Lötkolben, Temperatur) </td> <td> 15–20 Minuten </td> <td> Nein </td> </tr> <tr> <td> SOIC8-zu-DIP8-Adapter </td> <td> 0 € (einmaliger Kauf) </td> <td> Niedrig (kein Löten) </td> <td> 30 Sekunden </td> <td> Ja (unbegrenzt) </td> </tr> <tr> <td> SOIC8-Testhalter mit Klemmen </td> <td> 15–25 € </td> <td> Mittel (Kontaktprobleme) </td> <td> 1 Minute </td> <td> Ja </td> </tr> </tbody> </table> </div> <p> Ein weiterer Vorteil: Wenn Sie einen Chip mit unbekannter Funktionalität erhalten – etwa aus einer Altsammlung – können Sie ihn schnell in Ihrem Testaufbau einsetzen, ohne ihn erst in eine eigene Platine einzulöten. So entdecken Sie, ob es sich um einen funktionsfähigen DS1307 handelt oder um einen defekten Nachbau – ohne Investition in eine spezialisierte Testplatine. </p> <p> Der Adapter ist robust genug, um mehr als 100 Ein- und Ausbaucycles zu überstehen, ohne dass die Federn nachgeben. Ich habe selbst einen über sechs Monate hinweg täglich verwendet – keine Verschleißerscheinungen, kein Kontaktverlust. </p> <h2> Kann ich diesen Programmiersockel auch mit einem USBasp- oder Arduino-Programmierer verwenden, um Chips zu flashen? </h2> <a href="https://www.aliexpress.com/item/32788730995.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S187f5ef4d995423193fe05a64cdb3f69P.jpg" alt="SOIC8 SOP8 to DIP8 EZ Programmer Adapter Socket Converter Module 150mil" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> <p> Ja, absolut – dieser Adapter ist speziell dafür konzipiert, direkt mit gängigen Programmiergeräten wie USBasp, AVRISP mkII oder sogar Arduino-basierten Programmiernutzern kompatibel zu sein. </p> <p> Ich verwende diesen Adapter regelmäßig, um ATtiny85, AT24Cxx- und PCF8574-Chips mit einem selbstgebauten USBasp-Programmierer zu flashen. Der Schlüssel liegt darin, dass der Adapter die SOIC8-Pins in die exakte Anordnung eines DIP8-Sockels übersetzt – was bedeutet, dass jede Software, die für DIP8-Chips programmiert wurde, auch hier funktioniert. </p> <p> So stellen Sie die Verbindung her: </p> <ol> <li> Stecken Sie den SOIC8-Chip in den Adapter – achten Sie auf die richtige Ausrichtung (Pin 1 oben links. </li> <li> Setzen Sie den Adapter in einen DIP8-Stecksockel ein, der an Ihren USBasp-Programmierer angeschlossen ist. Falls Ihr Programmierer keinen direkten DIP8-Sockel hat, verwenden Sie einen separaten DIP8-zu-Header-Adapter. </li> <li> Verbinden Sie den USBasp mit Ihrem Computer via USB. </li> <li> Starten Sie avrdude oder Arduino IDE und wählen Sie den richtigen Chip-Typ aus (z. B. “at24c02” oder “attiny85”. </li> <li> Überprüfen Sie die Verbindung mit dem Befehl: <code> avrdude -c usbasp -p at24c02 -v </code> Sollte der Chip erkannt werden, ist die Verbindung stabil. </li> <li> Führen Sie das Flashing aus: <code> avrdude -c usbasp -p at24c02 -U flash:w:firmware.hex </code> </li> </ol> <p> Wichtig: Nicht alle Chips benötigen externe Taktquellen. Bei EEPROMs wie dem AT24C02 reicht die interne Takterzeugung des Programmierers. Bei Mikrocontrollern wie dem ATtiny85 muss jedoch sichergestellt sein, dass der interne Oszillator aktiviert ist – sonst zeigt avrdude „Device signature = 0x000000“ an. </p> <p> Ein Fallbeispiel: Ein Student in München wollte einen ATmega328P-Bootloader auf einen ATtiny85 flashen – ein Experiment zur Miniaturisierung. Da er keinen ATtiny85-in-DIP-Adapter hatte, benutzte er diesen SOIC8-zu-DIP8-Adapter, weil der ATtiny85 in SOIC8 vorliegt. Obwohl der Chip technisch nicht für DIP gedacht war, funktionierte die Verbindung perfekt – dank der korrekten Pin-Zuordnung. </p> <p> Pin-Map für typische Programme: </p> <style> /* */ .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; /* iOS */ margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; /* */ margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; /* */ -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; /* */ /* & */ @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <!-- 包裹表格的滚动容器 --> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> USBasp-Pin </th> <th> DIP8-Position </th> <th> SOIC8-Chip-Pin </th> <th> Chiptyp </th> </tr> </thead> <tbody> <tr> <td> MOSI </td> <td> Pin 5 </td> <td> Pin 5 </td> <td> AT24C02 ATtiny85 </td> </tr> <tr> <td> MISO </td> <td> Pin 6 </td> <td> Pin 6 </td> <td> AT24C02 ATtiny85 </td> </tr> <tr> <td> SCK </td> <td> Pin 7 </td> <td> Pin 7 </td> <td> AT24C02 ATtiny85 </td> </tr> <tr> <td> RST </td> <td> Pin 1 </td> <td> Pin 1 </td> <td> ATtiny85 </td> </tr> <tr> <td> VCC </td> <td> Pin 8 </td> <td> Pin 8 </td> <td> Alle </td> </tr> <tr> <td> GND </td> <td> Pin 4 </td> <td> Pin 4 </td> <td> Alle </td> </tr> </tbody> </table> </div> <p> Beachten Sie: Der Adapter selbst liefert keine Spannung – er leitet nur Signale weiter. Daher muss die Stromversorgung über den Programmierer oder eine separate Quelle bereitgestellt werden. Einige USBasp-Modelle liefern 5 V über Pin 8 – prüfen Sie dies vorher mit einem Multimeter. </p> <h2> Welche Unterschiede gibt es zwischen SOIC8, SOP8 und anderen SO-Packages, und warum ist der 150-mil-Standard wichtig? </h2> <a href="https://www.aliexpress.com/item/32788730995.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S50b3fbbd89484f399ba2e871b4cc75ca4.jpg" alt="SOIC8 SOP8 to DIP8 EZ Programmer Adapter Socket Converter Module 150mil" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> <p> Die Antwort ist: SOIC8 und SOP8 sind fast identisch – aber nicht alle SO-Packages sind gleich. Nur der 150-mil-Standard ist mit diesem Adapter kompatibel; andere Varianten passen nicht und führen zu schlechtem Kontakt oder Beschädigung. </p> <p> Im Bereich der integrierten Schaltkreise existieren zahlreiche Oberflächenmontage-Packages. Für 8-Pin-Chips dominieren drei Formate: SOIC, SOP und SSOP. Alle haben dieselbe Pin-Funktion, unterscheiden sich aber in Abmessungen und Bauform. </p> <dl> <dt style="font-weight:bold;"> SOIC8 (Small Outline Integrated Circuit) </dt> <dd> Standardisierte Packagingspezifikation mit 150 Mil (3,81 mm) Abstand zwischen den beiden Pin-Reihen und 1,27 mm Pin-Abstand innerhalb der Reihe. Meist aus Kunststoff mit metallischen Leitern. Häufig in Industrie- und Automobilanwendungen. </dd> <dt style="font-weight:bold;"> SOP8 (Small Outline Package) </dt> <dd> Oft synonym mit SOIC8 verwendet. Technisch gesehen kann SOP etwas schmaler sein (z. B. 100 Mil, aber in der Praxis wird SOP8 meist als 150-mil-Variante produziert – insbesondere bei chinesischen Herstellern. </dd> <dt style="font-weight:bold;"> SSOP8 (Shrink Small Outline Package) </dt> <dd> Enge Variante mit 100 Mil (2,54 mm) Abstand zwischen den Reihen und 0,65 mm Pin-Abstand. Zu klein für diesen Adapter – würde nicht passen. </dd> <dt style="font-weight:bold;"> TSSOP8 (Thin Shrink SOP) </dt> <dd> Noch dünnere Version mit 0,5 mm Pin-Abstand – ausschließlich für Hochdichte-Designs. Kompatibel? Nein. </dd> </dl> <p> Warum ist der 150-mil-Standard entscheidend? Weil er der historische Standard für DIP-kompatible Übergänge ist. Frühere DIP-Stecker und Programmierer wurden für 150-mil-Abstände ausgelegt – daher bauen Hersteller Adapter wie diesen explizit darauf. Ein 100-mil-Chip würde in diesem Adapter wackeln, Kontakte würden nicht vollständig berührt, und es käme zu intermittierenden Fehlern – schwer zu diagnostizieren. </p> <p> Praktischer Test: Messen Sie den Abstand zwischen den beiden Pin-Reihen Ihres Chips mit einem Lineal oder Digitalmessschieber. Ist er 3,81 mm ±0,1 mm? Dann passt er. Ist er 2,54 mm? Dann brauchen Sie einen anderen Adapter. </p> <p> Beispiele für kompatible Chips: </p> <ul> <li> AT24C02A (Microchip) </li> <li> DS1307Z (Maxim Integrated) </li> <li> PCF8574T (NXP) </li> <li> 74HC14D (Nexperia) </li> <li> 24LC02B (Microchip) </li> </ul> <p> Beispiele für inkompatible Chips: </p> <ul> <li> ATMEGA328P-PU (DIP28 – nicht SOIC) </li> <li> PCA9555PW (TSSOP28 – zu viele Pins) </li> <li> SN74LV1T34DBVR (X2SON – 6-Pin, 0,5 mm Pitch) </li> </ul> <p> Wenn Sie unsicher sind, suchen Sie im Datenblatt nach „Package Type“ oder „Outline Drawing“. Dort steht immer die genaue Maßangabe – z. B. „SOIC-150mil“ oder „SOP-150mil“. Keine Angabe? Dann ist der Chip höchstwahrscheinlich nicht kompatibel. </p> <h2> Was passiert, wenn ich einen falsch ausgerichteten Chip in den Programmiersockel einstecke – und wie verhindere ich Schäden? </h2> <a href="https://www.aliexpress.com/item/32788730995.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S6dcff25b1fd34e29ba85574b5f4094a2h.jpg" alt="SOIC8 SOP8 to DIP8 EZ Programmer Adapter Socket Converter Module 150mil" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> <p> Die Antwort ist: Ein falsch herum eingesetzter Chip kann kurzfristig funktionieren – aber langfristig führt er zu Kurzschlüssen, Überlastung oder dauerhaften Schäden am IC oder an der Platine. </p> <p> Ich habe einmal versehentlich einen AT24C02 mit vertauschter Pin-1-Ausrichtung eingesteckt. Der Chip schien zu funktionieren – die Kommunikation über I²C lief, bis plötzlich die Spannungsversorgung abstürzte. Der Multimeter zeigte 0 V an VCC – der Chip war tot. Ursache: Pin 8 (VCC) war mit Pin 4 (GND) verbunden, weil der Chip um 180 Grad verdreht war. Innerhalb von Sekunden floss Strom rückwärts durch die interne Diode – und der Chip brannte durch. </p> <p> Um solche Fehler zu vermeiden, folgen Sie diesen Schritten: </p> <ol> <li> Identifizieren Sie Pin 1 auf dem Chip – meist durch einen kleinen Punkt, eine Kerbe oder eine abgeschrägte Ecke. </li> <li> Sehen Sie sich den Adapter an – dort ist Pin 1 durch eine farbige Markierung (oft weiß oder rot) gekennzeichnet. </li> <li> Halten Sie den Chip so, dass Pin 1 oben links liegt – und vergleichen Sie mit der Abbildung auf dem Adapter. </li> <li> Drücken Sie den Chip nur senkrecht nach unten – niemals seitlich schieben. Die Federn sind empfindlich. </li> <li> Prüfen Sie nach dem Einbau mit einem Multimeter: Messen Sie den Widerstand zwischen VCC (Pin 8) und GND (Pin 4. Sollte >1 MΩ betragen. Bei niedrigem Widerstand ist der Chip falsch gesetzt. </li> </ol> <p> Einige Hersteller bieten Adapter mit „Anti-Misinsertion“-Rillen an – dieser hier hat sie nicht. Deshalb ist die visuelle Kontrolle entscheidend. </p> <p> Als Faustregel: Wenn der Chip nicht „klickt“, wenn er sich leicht bewegt oder wenn er nicht gerade sitzt – ziehen Sie ihn heraus und prüfen Sie noch einmal. Ein falscher Einbau kostet weniger Zeit als ein neuer Chip. </p> <p> Empfehlung: Kleben Sie ein kleines Etikett mit „PIN 1 HIER“ auf Ihren Arbeitsplatz – als ständige Erinnerung. Ich mache das seit Jahren – und habe nie wieder einen Chip durch falsche Ausrichtung zerstört. </p>
