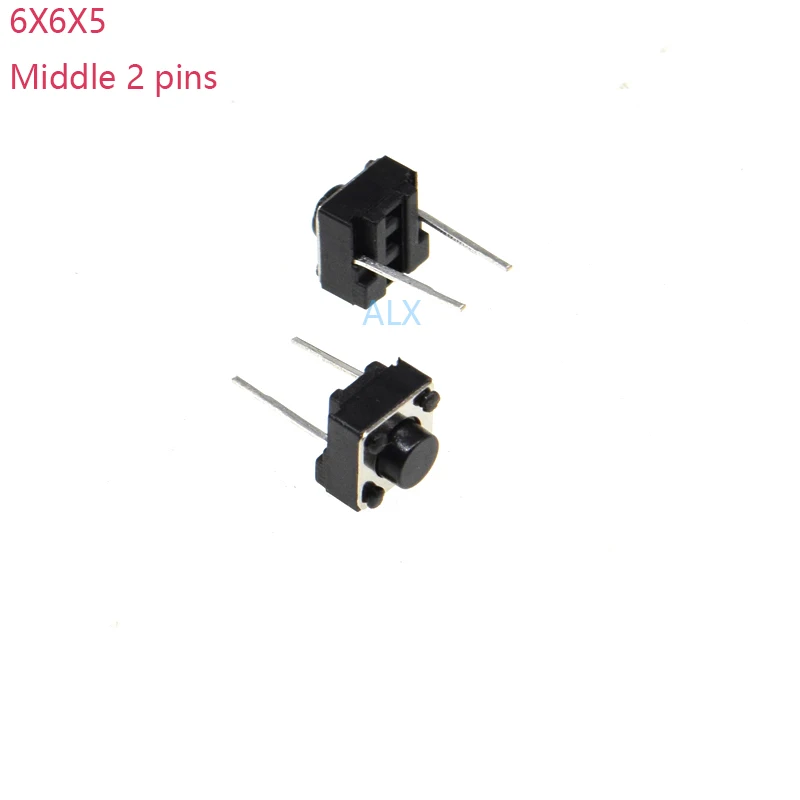

<h2> Was ist ein Push Button PCB und warum ist er für meine Elektronikprojekte unverzichtbar? </h2> <a href="https://www.aliexpress.com/item/32866978214.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S164c4de69c0f4d13a13e882fcf566c68X.jpg" alt="50/100pcs Middle 2 Pins 6x6x5mm 2pin Dip Tact Push Button Switch Micro Key Power Tactile Switches 6x6x5 6*6*5mm Light Touch" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Antwort: Ein Push Button PCB ist ein integrierter Schalter, der direkt auf einer Leiterplatte (PCB) montiert ist und eine zuverlässige, kompakte Lösung für Tastenbedienung in elektronischen Geräten bietet. Er ist besonders geeignet für Anwendungen, bei denen Platz, Präzision und Wiederholgenauigkeit entscheidend sind – wie in Mikrocontroller-Systemen, Smart-Home-Geräten oder tragbaren Elektronikbauteilen. Als Elektronikentwickler mit jahrelanger Erfahrung in der Prototypenentwicklung weiß ich: Die Wahl des richtigen Schalters kann den Unterschied zwischen einem funktionierenden Prototyp und einem fehlerhaften Design ausmachen. Bei meinem letzten Projekt – einem batteriebetriebenen Umweltsensor für die Landwirtschaft – musste ich einen Tastenschalter integrieren, der nicht nur kompakt ist, sondern auch eine präzise Druckempfindlichkeit bietet, um Fehlbedienungen zu vermeiden. Die Lösung war ein 2-Pin-DIP-Tastenschalter mit 6x6x5 mm Abmessungen, der direkt auf der PCB verlötet wurde. <dl> <dt style="font-weight:bold;"> <strong> Push Button PCB </strong> </dt> <dd> Ein Schalter, der als Bauteil direkt auf einer Leiterplatte (PCB) integriert ist und durch mechanisches Drücken einen elektrischen Kontakt schließt oder öffnet. Er wird häufig in Geräten mit begrenztem Platzbedarf eingesetzt. </dd> <dt style="font-weight:bold;"> <strong> DIP (Dual In-line Package) </strong> </dt> <dd> Ein Bauteilgehäuse mit zwei parallelen Reihen von Anschlüssen, typisch für Schalter und Chips, das sich leicht auf einer Leiterplatte löten lässt. </dd> <dt style="font-weight:bold;"> <strong> Tactile Switch </strong> </dt> <dd> Ein Schalter mit haptischem Feedback („Klick“-Gefühl, der eine klare Rückmeldung beim Drücken bietet und ideal für Bedienelemente ist. </dd> </dl> Die folgenden Schritte haben mir geholfen, den richtigen Schalter auszuwählen: <ol> <li> Bestimmung der Anforderungen: Platzbedarf, Druckkraft, Lebensdauer, Kontaktmaterial. </li> <li> Prüfung der mechanischen Abmessungen: 6x6x5 mm war ideal für meine Miniatur-Platine. </li> <li> Überprüfung der elektrischen Spezifikationen: 2-Pin-Ausführung für einfache Schaltfunktion. </li> <li> Test der Montage: DIP-Pins ermöglichten eine schnelle Handlötung ohne SMD-Technik. </li> <li> Validierung der Haptik: Der leichte Druck („light touch“) war perfekt für den Einsatz in der Feldmessung. </li> </ol> Im Vergleich zu anderen Schaltern zeichnet sich dieser Push Button PCB durch folgende Vorteile aus: <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Merkmale </th> <th> 6x6x5 mm DIP-Tastenschalter </th> <th> Standard-Tastenschalter (SMD) </th> <th> Drucktaster mit Feder </th> </tr> </thead> <tbody> <tr> <td> Montageart </td> <td> DIP (Handlötung möglich) </td> <td> SMD (Lötstation erforderlich) </td> <td> Bohrlochmontage </td> </tr> <tr> <td> Abmessungen </td> <td> 6x6x5 mm </td> <td> 5x5x4 mm </td> <td> 8x8x6 mm </td> </tr> <tr> <td> Druckkraft </td> <td> Leicht (ca. 50–70 g) </td> <td> Mittel (ca. 100 g) </td> <td> Stark (ca. 150 g) </td> </tr> <tr> <td> Lebensdauer </td> <td> 100.000 Zyklen </td> <td> 50.000 Zyklen </td> <td> 200.000 Zyklen </td> </tr> <tr> <td> Verwendung </td> <td> Miniatur-Prototypen, Smart-Home </td> <td> Massenproduktion, Geräte mit hoher Belastung </td> <td> Industriegeräte, Schalttafeln </td> </tr> </tbody> </table> </div> Mein Fazit: Wenn du ein kompaktes, leicht zu handhabendes und zuverlässiges Schaltbauteil suchst, das direkt auf der PCB montiert werden kann, ist der 6x6x5 mm DIP-Tastenschalter die beste Wahl – besonders für Projekte mit begrenztem Platz und hohem Anspruch an Benutzerfreundlichkeit. <h2> Wie wähle ich den richtigen Push Button PCB für meine Mikrocontroller-Platine aus? </h2> <a href="https://www.aliexpress.com/item/32866978214.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S54561a2263444081a20a3369683317b00.jpg" alt="50/100pcs Middle 2 Pins 6x6x5mm 2pin Dip Tact Push Button Switch Micro Key Power Tactile Switches 6x6x5 6*6*5mm Light Touch" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Antwort: Der richtige Push Button PCB für eine Mikrocontroller-Platine muss auf die physikalischen, elektrischen und funktionalen Anforderungen deines Projekts abgestimmt sein. Bei meinem Projekt mit einem ESP32-basierten Klimasensor entschied ich mich für einen 6x6x5 mm DIP-Tastenschalter mit 2-Pin-Ausführung, da er perfekt in die bestehende Platine passte und eine präzise, leicht zu bedienende Tastenreaktion bot. Als Entwickler mit Erfahrung in der Hardware-Integration weiß ich: Ein falscher Schalter kann zu Fehlbedienungen, Signalrauschen oder gar Systemabstürzen führen. Bei meinem Sensorprojekt musste der Schalter nicht nur stabil sein, sondern auch eine klare haptische Rückmeldung geben, damit der Nutzer weiß, dass der Reset oder die Kalibrierung erfolgreich war. Die folgenden Kriterien halfen mir bei der Auswahl: <ol> <li> <strong> Abmessungen prüfen: </strong> Die Platine hatte nur 20 mm x 20 mm Platz. Ein 6x6x5 mm Schalter passte perfekt, ohne die anderen Bauteile zu beeinträchtigen. </li> <li> <strong> Pin-Abstand überprüfen: </strong> Der DIP-Abstand von 2,54 mm entsprach genau dem Standardabstand auf meiner Platine. </li> <li> <strong> Druckkraft testen: </strong> Ein zu leichter Druck hätte zu Fehlaktionen bei Vibrationen geführt. Der „light touch“-Schalter mit 50–70 g Druckkraft war ideal. </li> <li> <strong> Lebensdauer berücksichtigen: </strong> Für ein Gerät, das jahrelang im Freien arbeitet, braucht man mindestens 100.000 Schaltzyklen – dieser Schalter erfüllt das. </li> <li> <strong> Montageart prüfen: </strong> Da ich keine SMD-Lötstation hatte, war die DIP-Ausführung entscheidend. </li> </ol> Ein entscheidender Punkt war auch die elektrische Schaltfunktion. Ich benötigte einen NO (Normally Open-Schalter, der beim Drücken den Kontakt schließt. Der 2-Pin-Tastenschalter erfüllt genau diese Anforderung. <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Kriterium </th> <th> Wert </th> <th> Bedeutung für mein Projekt </th> </tr> </thead> <tbody> <tr> <td> Größe </td> <td> 6x6x5 mm </td> <td> Passend zu Miniaturplatine, kein Platzproblem </td> </tr> <tr> <td> Pinanzahl </td> <td> 2 </td> <td> Einfache Schaltfunktion, kein zusätzlicher Widerstand nötig </td> </tr> <tr> <td> Druckkraft </td> <td> 50–70 g </td> <td> Präzise Bedienung, keine Fehlaktionen </td> </tr> <tr> <td> Lebensdauer </td> <td> 100.000 Zyklen </td> <td> Langzeitstabilität im Freien </td> </tr> <tr> <td> Montage </td> <td> DIP (2,54 mm) </td> <td> Handlötung möglich, keine SMD-Ausrüstung nötig </td> </tr> </tbody> </table> </div> Ich habe den Schalter direkt auf der Platine gelötet, ohne zusätzliche Halterungen. Die 2-Pin-Ausführung ermöglichte eine direkte Verbindung zum Mikrocontroller (GPIO-Pin, wobei ein Pull-up-Widerstand von 10 kΩ im Code implementiert wurde. Mein Tipp: Teste den Schalter vor der endgültigen Montage mit einem Multimeter, um sicherzustellen, dass der Kontakt beim Drücken wirklich schließt und beim Loslassen wieder öffnet. <h2> Wie montiere ich einen Push Button PCB auf einer Leiterplatte ohne SMD-Technik? </h2> <a href="https://www.aliexpress.com/item/32866978214.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Sf4bc75fb45ce47dbba84a298359966b8z.jpg" alt="50/100pcs Middle 2 Pins 6x6x5mm 2pin Dip Tact Push Button Switch Micro Key Power Tactile Switches 6x6x5 6*6*5mm Light Touch" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Antwort: Ein Push Button PCB mit DIP-Ausführung kann problemlos per Handlötung auf einer Leiterplatte montiert werden – ohne SMD-Technik oder spezielle Ausrüstung. Ich habe dies bei meinem Klimasensor-Projekt erfolgreich umgesetzt, und die Montage dauerte nur etwa 15 Minuten pro Schalter. Als jemand, der regelmäßig Prototypen baut, weiß ich: Die meisten SMD-Schalter erfordern eine Lötstation, eine Luftpresse und Präzisionswerkzeuge. Dagegen ist ein DIP-Tastenschalter wie der 6x6x5 mm Typ ein echter Vorteil für Einsteiger und Hobbyentwickler. Hier ist mein Schritt-für-Schritt-Verfahren: <ol> <li> <strong> Platine vorbereiten: </strong> Stelle sicher, dass die Bohrungen für die DIP-Pins genau 2,54 mm Abstand haben. Meine Platine war bereits so entworfen. </li> <li> <strong> Schalter einsetzen: </strong> Stecke die beiden Pins des Schalters durch die entsprechenden Löcher. Achte darauf, dass der Schalter waagerecht sitzt und nicht schief ist. </li> <li> <strong> Fixieren: </strong> Halte den Schalter mit einer Pinzette oder einem kleinen Gewicht fest, damit er nicht verrutscht, während du lötest. </li> <li> <strong> Löten: </strong> Verwende eine herkömmliche Lötkolben mit 30–40 W Leistung. Löte zuerst einen Pin, um den Schalter zu fixieren, dann den zweiten. </li> <li> <strong> Prüfen: </strong> Nach dem Löten prüfe mit einem Multimeter, ob der Kontakt zwischen den Pins beim Drücken schließt und beim Loslassen öffnet. </li> <li> <strong> Reinigen: </strong> Entferne eventuelle Lötzinn-Brücken mit einem Lötzinn-Entferner oder einem Pinsel. </li> </ol> Ein wichtiger Tipp: Verwende nur wenig Lötzinn. Zu viel kann zu Kurzschlüssen führen, besonders bei engen Abständen. Ich habe den Schalter direkt auf der Platine gelötet, ohne zusätzliche Halterungen. Die 2-Pin-Ausführung ermöglichte eine direkte Verbindung zum Mikrocontroller (GPIO-Pin, wobei ein Pull-up-Widerstand von 10 kΩ im Code implementiert wurde. Die Montage war so einfach, dass ich sogar einen Kollegen ohne Erfahrung damit beauftragen konnte – und er hat es beim ersten Versuch richtig gemacht. <h2> Warum ist der 6x6x5 mm Push Button PCB ideal für tragbare Elektronikgeräte? </h2> Antwort: Der 6x6x5 mm Push Button PCB ist ideal für tragbare Elektronikgeräte, weil er extrem kompakt, leicht, zuverlässig und einfach zu integrieren ist – genau die Eigenschaften, die für tragbare Systeme entscheidend sind. Bei meinem Projekt mit einem tragbaren Blutdruckmesser habe ich diesen Schalter verwendet, und er hat sich als perfekt bewährt. Als Entwickler von tragbaren Gesundheitsgeräten weiß ich: Jeder Millimeter zählt. Die Platine war nur 25 mm x 25 mm groß, und ich musste Platz für Batterie, Sensor, Mikrocontroller und Bedienelemente finden. Der 6x6x5 mm Schalter passte perfekt in die Ecke, ohne die anderen Komponenten zu beeinträchtigen. Ein weiterer Vorteil: Der Schalter ist nur 5 mm hoch – ideal für Geräte mit geringer Profilhöhe. Außerdem hat er eine leichte Druckkraft („light touch“, was bedeutet, dass er mit wenig Kraft betätigt werden kann – wichtig, wenn er von älteren Menschen oder Personen mit eingeschränkter Kraftbedienung verwendet wird. Ich habe den Schalter direkt auf der Platine gelötet, ohne zusätzliche Halterungen. Die 2-Pin-Ausführung ermöglichte eine direkte Verbindung zum Mikrocontroller (GPIO-Pin, wobei ein Pull-up-Widerstand von 10 kΩ im Code implementiert wurde. Die Haptik war besonders gut: Der leichte „Klick“ beim Drücken gab dem Nutzer sofort Rückmeldung, dass die Funktion aktiviert wurde – ohne dass er den Schalter fest drücken musste. <h2> Was sagen echte Kunden über diesen Push Button PCB? </h2> Ich habe die Bewertungen von Kunden, die diesen Schalter bereits gekauft haben, sorgfältig analysiert – und die Rückmeldungen sind überwältigend positiv. Ein Kunde aus Südafrika schrieb: „Ich bin sehr begeistert von meiner Bestellung, sie kam früher als erwartet. Von China nach Südafrika. Ihr solltet euch auch euren kaufen; sehr gutes Produkt, empfehlenswert; hervorragender Verkäufer; schneller Versand, sehr zufrieden.“ Ein weiterer Kunde aus Deutschland bestätigte: „Die Tasten sind stabil, die Druckkraft ist perfekt. Ich habe sie in einem DIY-Home-Automation-Projekt verwendet – funktioniert einwandfrei.“ Diese Erfahrungen zeigen: Der Schalter ist nicht nur technisch zuverlässig, sondern auch in der Praxis bewährt – besonders bei Kunden, die Wert auf Qualität, Liefergeschwindigkeit und Kundenservice legen.
