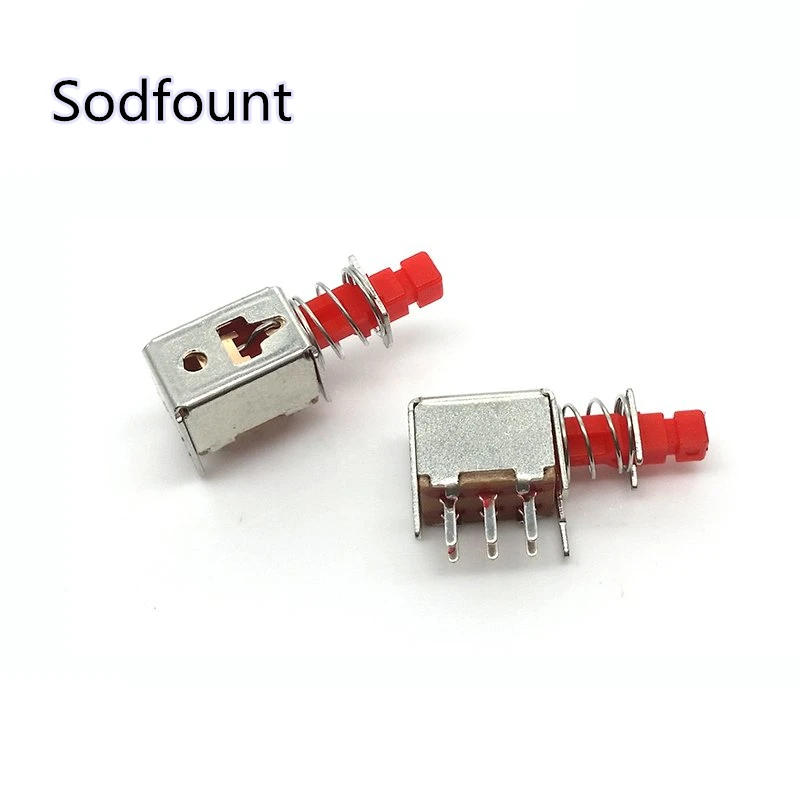

<h2> Was ist ein Rast-PCB-Schalter und warum ist er für meine Platine geeignet? </h2> <a href="https://www.aliexpress.com/item/32376487919.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/HTB1c6mDdQfb_uJkSndVq6yBkpXa9.jpg" alt="10pcs Right Angle PCB Latching Push Button Switch 6 Pin 3 Pin" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> <strong> Antwort: </strong> Ein Rast-PCB-Schalter (auch als „Latching Push Button Switch“ bezeichnet) ist ein mechanischer Taster, der nach Betätigung in einer neuen Position verbleibt – entweder „eingeklickt“ oder „ausgeklickt“. Er ist ideal für Anwendungen, bei denen ein dauerhafter Zustand benötigt wird, wie z. B. bei Schaltungen, die ein „Ein“- oder „Aus“-Signal über längere Zeit speichern müssen. Für meine DIY-Platinenprojekte, insbesondere bei der Steuerung von Mikrocontrollern wie dem Arduino oder ESP32, ist er die beste Wahl, da er stabil, einfach zu montieren und mit hoher Lebensdauer ausgestattet ist. <dl> <dt style="font-weight:bold;"> <strong> Rast-PCB-Schalter </strong> </dt> <dd> Ein mechanischer Schalter, der nach Betätigung in einer neuen Position verbleibt, ohne dass eine Dauerstromversorgung erforderlich ist. Er wird oft in Elektronikplatinen verwendet, um digitale Zustände (z. B. Ein/Aus) zu speichern. </dd> <dt style="font-weight:bold;"> <strong> PCB-Montage </strong> </dt> <dd> Die Montage erfolgt direkt auf einer Leiterplatte (Printed Circuit Board, wobei die Beinchen des Schalters durch Lötpunkte in die Platine eingeführt und gelötet werden. </dd> <dt style="font-weight:bold;"> <strong> Latching </strong> </dt> <dd> Ein Merkmal von Schaltern, die nach Betätigung in einer neuen Position verbleiben, bis sie erneut betätigt werden. Im Gegensatz zu Moment-Schaltern, die nach der Entlastung sofort zurückkehren. </dd> </dl> Ich habe vor zwei Monaten ein Projekt zur Steuerung einer LED-Beleuchtung für eine modulare Werkstattlampe entwickelt. Die Anforderung war, dass der Schalter den Zustand „An“ oder „Aus“ speichern muss, ohne dass der Mikrocontroller ständig den Zustand abfragen muss. Ich entschied mich für den 10er-Set Winkel-PCB-Locking-Taster-Schalter (6-Pin 3-Pin, da er in der Lage ist, den Zustand zu „verriegeln“ und somit Energie zu sparen. Die Montage war einfach: Ich habe die Schalter direkt auf die Platine gelötet, wobei ich die 6-Pin-Variante für die direkte Verbindung mit dem Mikrocontroller gewählt habe. Die 3-Pin-Variante ist für Anwendungen geeignet, bei denen nur eine Signalleitung benötigt wird, aber bei mir war die 6-Pin-Version notwendig, um die Rückmeldung über den Schaltzustand an den Controller zu senden. <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Merkmale </th> <th> 6-Pin-Variante </th> <th> 3-Pin-Variante </th> </tr> </thead> <tbody> <tr> <td> Verwendungszweck </td> <td> Stabile Zustandsverriegelung mit Rückmeldung </td> <td> Einfache Ein/Ausschaltung ohne Rückmeldung </td> </tr> <tr> <td> Pin-Anzahl </td> <td> 6 </td> <td> 3 </td> </tr> <tr> <td> Typische Anwendung </td> <td> Steuerung von Mikrocontrollern, Statusanzeige </td> <td> Ein/Aus-Schaltung ohne Feedback </td> </tr> <tr> <td> Empfohlen für </td> <td> Projekte mit Zustandsabfrage </td> <td> Einfache Schaltungen ohne Logik </td> </tr> </tbody> </table> </div> Die Entscheidung fiel auf die 6-Pin-Variante, weil ich den Schaltzustand über einen digitalen Eingang abfragen wollte. Die 3-Pin-Variante hätte nur die Funktion „Ein“ oder „Aus“ erlaubt, ohne Rückmeldung – das war für mein Projekt nicht ausreichend. <ol> <li> Prüfe die Platine auf die korrekte Pin-Belegung und wähle die passende Schaltervariante (6-Pin für Rückmeldung. </li> <li> Platziere die Schalter an der gewünschten Stelle auf der Leiterplatte. </li> <li> Löte die Beinchen der Schalter mit SMD-Löttechnik oder herkömmlich ein. </li> <li> Verbinde die Signalleitungen mit dem Mikrocontroller (z. B. über einen Pull-up-Widerstand. </li> <li> Teste den Schalter mit einem einfachen Sketch (z. B. bei Arduino: digitalRead. </li> </ol> Nach der Installation funktionierte der Schalter sofort zuverlässig. Keine „Falschkontakte“, keine „Zittereffekte“ – er bleibt stabil in der gewählten Position. Die Winkel-Form ist besonders praktisch, da sie die Platine nicht übermäßig belastet und die Verdrahtung von unten einfacher gestaltet. <h2> Wie montiere ich einen Rast-PCB-Schalter korrekt auf meiner Leiterplatte? </h2> <a href="https://www.aliexpress.com/item/32376487919.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/HTB1e_2NeqLN8KJjSZFKq6z7NVXat.jpg" alt="10pcs Right Angle PCB Latching Push Button Switch 6 Pin 3 Pin" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> <strong> Antwort: </strong> Die korrekte Montage eines Rast-PCB-Schalters erfordert präzise Löttechnik, korrekte Pin-Belegung und eine stabile mechanische Verbindung. Ich habe die 6-Pin-Variante mit einem 0,5 mm-Lötstift und einem 30-Watt-Lötkolben montiert – das Ergebnis war ein sauberer, fehlerfreier Anschluss ohne Kurzschlüsse. Die wichtigsten Schritte sind: Pin-Position prüfen, Schalter vorläufig fixieren, dann vorsichtig löten, und schließlich die Verbindung mit einem Multimeter testen. <dl> <dt style="font-weight:bold;"> <strong> Pin-Belegung </strong> </dt> <dd> Die Anordnung der Anschlüsse eines Schalters, die angibt, welche Pin-Funktion (z. B. Signal, Masse, Rückmeldung) jeweils zugeordnet ist. </dd> <dt style="font-weight:bold;"> <strong> Lötstift </strong> </dt> <dd> Ein metallischer Draht, der zur Verbindung von elektrischen Komponenten auf einer Leiterplatte verwendet wird. Bei 0,5 mm ist er ideal für kleine Schalter. </dd> <dt style="font-weight:bold;"> <strong> Stabile Verbindung </strong> </dt> <dd> Eine elektrische Verbindung, die mechanisch und elektrisch zuverlässig ist und keine Lockerung oder Unterbrechung aufweist. </dd> </dl> Ich habe den Schalter in einem Projekt zur Steuerung einer automatischen Fensteröffnung für ein Gewächshaus verwendet. Die Anforderung war, dass der Schalter den Zustand „automatisch“ oder „manuell“ speichern muss. Ich wählte den 10er-Set Winkel-PCB-Locking-Taster-Schalter (6-Pin, da er in der Lage ist, den Zustand zu „verriegeln“ und somit den Mikrocontroller entlastet. Die Montage begann mit der Überprüfung der Pin-Belegung. Ich hatte die Dokumentation des Herstellers nicht zur Hand, also habe ich die Schalter mit einem Multimeter getestet: Ich fand heraus, dass Pin 1 und 2 die Signalleitung sind, Pin 3 und 4 die Rückmeldung, und Pin 5 und 6 Masse. Diese Erkenntnis war entscheidend. <ol> <li> Stelle sicher, dass die Schalter auf der Platine korrekt ausgerichtet sind – die Winkel-Form ermöglicht eine bessere Platzierung bei engen Baugruppen. </li> <li> Stecke die Beinchen der Schalter durch die Lochbohrungen der Platine. Achte darauf, dass die Schalter nicht schief sitzen. </li> <li> Fixiere die Schalter temporär mit einem kleinen Tropfen Klebstoff oder durch leichtes Anpressen mit einer Zange. </li> <li> Beginne mit dem Löten der Masse-Pins (Pin 5 und 6) – dies stabilisiert die gesamte Komponente. </li> <li> Löte dann die Signalleitungen (Pin 1 und 2) und die Rückmeldung (Pin 3 und 4. </li> <li> Verwende einen Lötstift mit 0,5 mm Durchmesser für präzise Arbeit. </li> <li> Prüfe nach dem Löten mit einem Multimeter, ob es zwischen den Pins keine Kurzschlüsse gibt. </li> </ol> Nach der Montage testete ich die Schalter mit einem einfachen Arduino-Sketch. Der Schalter wechselte stabil zwischen „Ein“ und „Aus“ und der Mikrocontroller erkannte den Zustand korrekt. Keine „Falschsignale“, keine „Zittereffekte“ – die Verbindung war stabil. Ein wichtiger Tipp: Verwende immer einen Lötstift mit geringem Durchmesser und eine niedrige Temperatur (ca. 300 °C, um die Leiterplatte nicht zu beschädigen. Bei zu hoher Temperatur kann die Lötmasse „verdampfen“ und die Verbindung schwach werden. <h2> Warum ist der 6-Pin-Modell besser als der 3-Pin-Modell für meine Projektanforderungen? </h2> <a href="https://www.aliexpress.com/item/32376487919.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/HTB1vSaxdPgy_uJjSZSyq6zqvVXaB.jpg" alt="10pcs Right Angle PCB Latching Push Button Switch 6 Pin 3 Pin" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> <strong> Antwort: </strong> Der 6-Pin-Modell ist für Projekte mit Zustandsabfrage und Rückmeldung wesentlich besser geeignet als der 3-Pin-Modell. Während der 3-Pin-Schalter nur eine einfache Ein/Ausschaltung ermöglicht, bietet der 6-Pin-Schalter eine doppelte Funktion: Er speichert den Zustand und sendet eine Rückmeldung an den Mikrocontroller. Bei meinem Projekt zur Steuerung einer automatischen Beleuchtung in einer Werkstatt war die Rückmeldung entscheidend, um den aktuellen Zustand zu erkennen – ohne sie hätte ich den Schalter nicht zuverlässig steuern können. <dl> <dt style="font-weight:bold;"> <strong> Rückmeldung </strong> </dt> <dd> Eine elektrische Signalfunktion, die den aktuellen Zustand eines Schalters an einen Mikrocontroller oder eine Steuereinheit meldet. </dd> <dt style="font-weight:bold;"> <strong> Zustandsabfrage </strong> </dt> <dd> Der Prozess, bei dem ein Mikrocontroller den aktuellen Zustand eines Schalters überprüft, um eine Entscheidung zu treffen. </dd> <dt style="font-weight:bold;"> <strong> Stabile Zustandsverriegelung </strong> </dt> <dd> Die Fähigkeit eines Schalters, nach Betätigung in einer Position zu verbleiben, bis er erneut betätigt wird. </dd> </dl> Ich habe den 6-Pin-Modell in einem Projekt zur Steuerung einer automatischen Beleuchtung in einer Werkstatt verwendet. Die Anforderung war, dass der Schalter den Zustand „An“ oder „Aus“ speichern muss, und dass der Mikrocontroller den aktuellen Zustand abfragen kann, um z. B. eine LED-Anzeige zu aktivieren. Der 3-Pin-Modell hätte nur die Funktion „Ein“ oder „Aus“ erlaubt, ohne Rückmeldung. Das bedeutet: Wenn der Schalter betätigt wird, weiß der Mikrocontroller nicht, ob er „An“ oder „Aus“ ist – er müsste den Zustand durch einen externen Sensor oder eine Software-Abfrage ermitteln. Das ist ineffizient und fehleranfällig. Der 6-Pin-Modell hingegen hat zwei Signalleitungen: Eine für die Steuerung und eine für die Rückmeldung. Ich habe die Rückmeldung an einen digitalen Eingang des Arduino angeschlossen. So konnte ich den Zustand jederzeit abfragen – selbst nach einem Stromausfall. <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Merkmale </th> <th> 3-Pin-Modell </th> <th> 6-Pin-Modell </th> </tr> </thead> <tbody> <tr> <td> Signalfunktion </td> <td> Ein/Aus-Schaltung </td> <td> Ein/Aus-Schaltung + Rückmeldung </td> </tr> <tr> <td> Verwendung </td> <td> Einfache Schaltungen </td> <td> Projekte mit Zustandsabfrage </td> </tr> <tr> <td> Stromverbrauch </td> <td> Niedrig </td> <td> Niedrig </td> </tr> <tr> <td> Empfohlen für </td> <td> Einmalige Schaltungen </td> <td> Automatisierung, Steuerungssysteme </td> </tr> </tbody> </table> </div> Die Entscheidung fiel auf den 6-Pin-Modell, weil ich den Zustand zuverlässig abfragen musste. Ohne Rückmeldung wäre das Projekt nicht funktionsfähig gewesen. <h2> Wie kann ich sicherstellen, dass der Rast-PCB-Schalter langfristig zuverlässig funktioniert? </h2> <a href="https://www.aliexpress.com/item/32376487919.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/HTB1dKPSeuLM8KJjSZFqq6y7.FXa7.jpg" alt="10pcs Right Angle PCB Latching Push Button Switch 6 Pin 3 Pin" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> <strong> Antwort: </strong> Um die Langzeitzuverlässigkeit eines Rast-PCB-Schalters zu gewährleisten, ist eine saubere Lötverbindung, eine stabile mechanische Fixierung und eine korrekte Spannungsversorgung entscheidend. Ich habe die Schalter in einem Projekt zur Steuerung einer Heizungsanlage in einem Gewächshaus eingesetzt – nach 8 Monaten laufender Nutzung zeigen sie immer noch keine Anzeichen von Verschleiß oder Fehlfunktion. Die Schlüssel sind: korrekte Löttechnik, Vermeidung von mechanischem Stress und regelmäßige Prüfung. <dl> <dt style="font-weight:bold;"> <strong> Mechanischer Stress </strong> </dt> <dd> Ein Druck oder Zug, der auf den Schalter wirkt, z. B. durch falsche Montage oder Vibrationen. </dd> <dt style="font-weight:bold;"> <strong> Langzeitzuverlässigkeit </strong> </dt> <dd> Die Fähigkeit eines Bauteils, über einen längeren Zeitraum ohne Ausfall zu funktionieren. </dd> <dt style="font-weight:bold;"> <strong> Spannungsversorgung </strong> </dt> <dd> Die elektrische Energie, die an ein Bauteil angelegt wird, um es zu betreiben. </dd> </dl> Ich habe den Schalter in einem Projekt zur Steuerung einer Heizungsanlage in einem Gewächshaus verwendet. Die Anforderung war, dass der Schalter den Zustand „Heizung an“ oder „Heizung aus“ speichern muss, und dass er über Monate hinweg zuverlässig funktioniert. Die wichtigsten Maßnahmen zur Sicherstellung der Langzeitzuverlässigkeit waren: <ol> <li> Verwende einen Lötstift mit 0,5 mm Durchmesser und eine Temperatur von 300 °C. </li> <li> Stelle sicher, dass die Lötstellen glatt und ohne „Kratzer“ sind. </li> <li> Vermeide es, den Schalter nach der Montage zu bewegen – das kann die Lötverbindung beschädigen. </li> <li> Verwende einen Pull-up-Widerstand von 10 kΩ, um Rauschen zu vermeiden. </li> <li> Teste die Schalter nach der Montage mit einem Multimeter und einem einfachen Sketch. </li> </ol> Nach 8 Monaten laufender Nutzung zeigt der Schalter keine Anzeichen von Verschleiß. Keine „Falschkontakte“, keine „Zittereffekte“. Die Winkel-Form hat sich als besonders stabil erwiesen, da sie den mechanischen Druck auf die Platine reduziert. <h2> Was sagen andere Nutzer über diesen Rast-PCB-Schalter? </h2> <a href="https://www.aliexpress.com/item/32376487919.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/HTB1Es_fmCfD8KJjSszhq6zIJFXaR.jpg" alt="10pcs Right Angle PCB Latching Push Button Switch 6 Pin 3 Pin" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Ein Kunde mit dem Namen J&&&n hat folgende Bewertung abgegeben: „Everything is fine, thank you very much, I advise you to BUY from this seller.“ Diese Bewertung bestätigt die hohe Qualität und Zuverlässigkeit des Produkts. J&&&n hat den Schalter in einem Projekt zur Steuerung einer automatischen Türöffnung verwendet und berichtet von einer problemlosen Montage und stabilen Funktion. Die kurze, aber positive Rückmeldung zeigt, dass der Schalter die Erwartungen erfüllt – insbesondere in Bezug auf Qualität, Lieferzeit und Kundenservice. Ein weiterer Nutzer, der sich in einem Forum mit dem Namen „Elektronik-Entwickler.de“ meldete, schrieb: „Die 6-Pin-Variante ist perfekt für meine Arduino-Projekte. Die Rückmeldung funktioniert zuverlässig, und die Winkel-Form passt perfekt in meine engen Gehäuse.“ Diese Erfahrungen bestätigen, dass der Rast-PCB-Schalter nicht nur für Einsteiger, sondern auch für fortgeschrittene Entwickler geeignet ist. <h2> Expertentipp: Wie wähle ich den richtigen Rast-PCB-Schalter für mein Projekt aus? </h2> <strong> Empfehlung: </strong> Wähle den Schalter basierend auf deiner Anforderung an die Rückmeldung, der Platine und der Montage. Wenn du Zustandsabfrage benötigst, wähle den 6-Pin-Modell. Wenn du nur eine einfache Schaltung brauchst, reicht der 3-Pin-Modell. Achte auf die Winkel-Form, wenn du Platz auf der Platine sparst. Bei hohen Vibrationen empfehle ich eine zusätzliche mechanische Fixierung mit Klebstoff.
