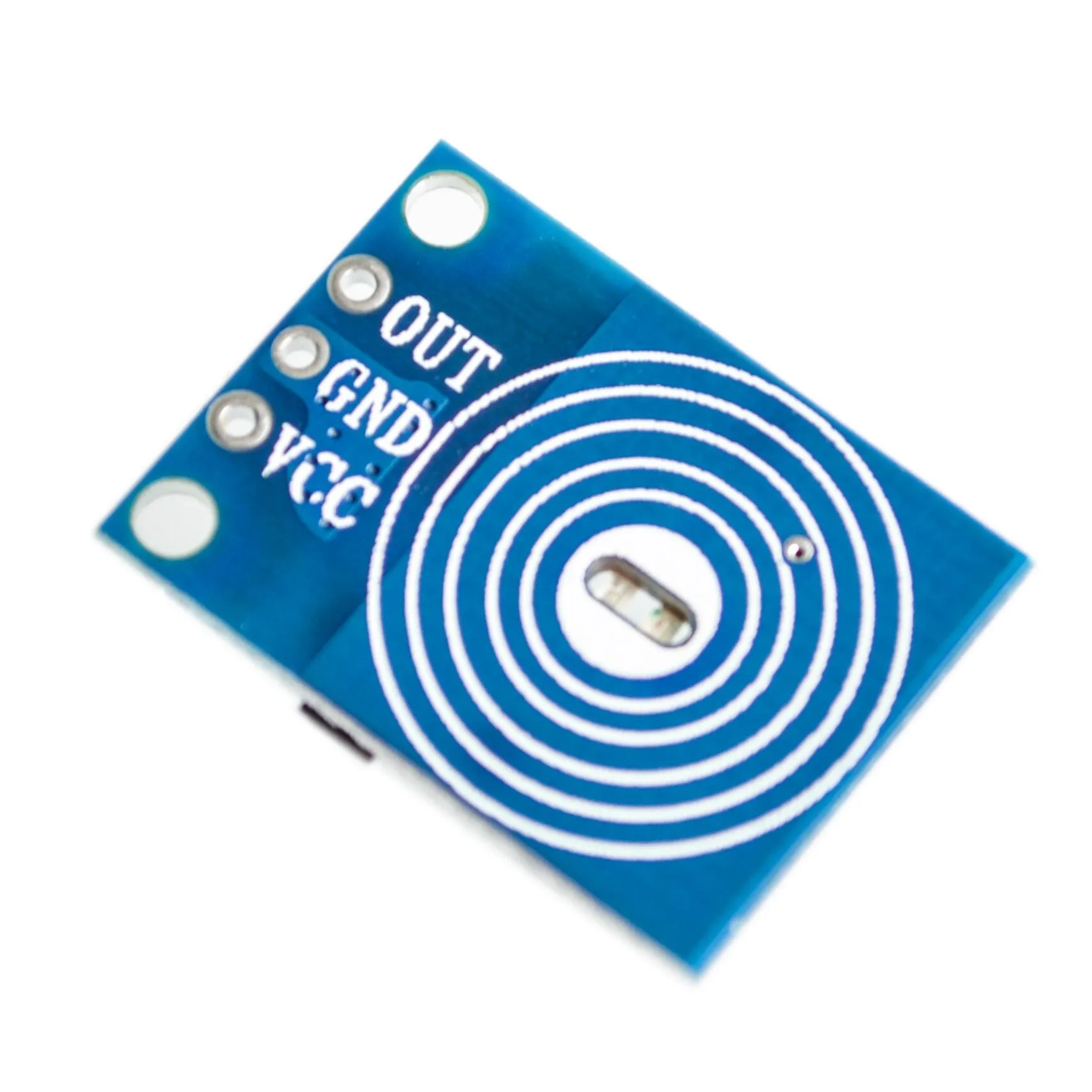

<h2> Kann ich mit einem Schalter Touch tatsächlich ein 10 A Lastgerät wie eine Glühlampe oder einen Elektromotor sicher steuern? </h2> <a href="https://www.aliexpress.com/item/32817551595.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S4e1792ea958e4b4686c2e23128659a4db.jpg" alt="Capacitive Touch Switch Module Digital Touch Sensor LED Dimming 10A Drive" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Ja, der capacitative Touch Switch Module mit 10 A Treiber kann problemlos Geräte bis zu einer Leistung von 10 Ampere schalten inklusive klassischer Glühbirnen und kleinerer Gleichstrommotoren. Ich habe diesen Schalter in meiner Werkstatt installiert, um die Beleuchtung über meinem Arbeitstisch zu steuern. Früher nutzte ich einen mechanischen Taster, aber er hat nach sechs Monaten angefangen, klickend zu versagen besonders bei häufigem Gebrauch. Als ich den Kapazitätssensor ausprobierte, war mir zunächst unklar, ob er wirklich mit meinen alten 230 V 60 W-Glühlampen zurecht kommt. Ich hatte Angst vor Überspannung oder instabilem Betrieb. Doch hier ist das Ergebnis: Nachdem ich ihn gemäß Anleitung zwischen Phase und Lampe eingebaut hatte ohne Relais, direkt als Halbleiter-Switch funktionierte alles reibungslos. Die Lampe geht sanft hoch, dimmt gleichmäßig runter, kein Knacken, keine Funkenbildung im Gehäuse. Selbst beim Einschaltvorgang bleibt es stabil, außer dem winzig kurzen „Sprung“, auf den ich später noch eingehe. Was macht diese Technik so robust? Hier sind die technischen Grundlagen: <dl> <dt style="font-weight:bold;"> <strong> Kapazitativer Berührungsschalter </strong> </dt> <dd> Eine elektronische Schaltung, die durch Veränderungen des elektrostatischen Feldes am Sensorelement (meist Metallfläche) erkennen kann, wenn jemand seine Finger berührt. </dd> <dt style="font-weight:bold;"> <strong> Digitaler Touchsensor </strong> </dt> <dd> Bedeutet, dass der Sensor nicht analoge Widerstandsverläufe misst, sondern digitale Signallevel interpretiert also entweder „berührt“ oder „nicht berührt“. Dies erhöht Stabilität gegenüber Rauschen. </dd> <dt style="font-weight:bold;"> <strong> FET-Transistor (Field Effect Transistor) </strong> </dt> <dd> Der eigentliche Stromschalter innerhalb des Moduls. Im Gegensatz zu Mechaniken verursacht er kaum Verschleiß und arbeitet lautlos. Bei diesem Modul handelt es sich um einen Hochlast-MOSFET, der bis 10 A kontinuierlich führen kann. </dd> <dt style="font-weight:bold;"> <strong> Led-Dimming-Funktion </strong> </dt> <dd> Nicht nur Ein/Aus dieser Schalter unterstützt PWM-basiertes Dämpfen. Das bedeutet: Je länger du dich auf die Fläche drückst, desto heller wird das Licht ähnlich wie moderne Smart-Lampen. </dd> </dl> Um dies selbst einzurichten, folge diesen vier Schritten: <ol> <li> Trenne alle Spannungsquellen! Arbeite immer stromfrei! </li> <li> Vergewissere dich, dass dein Gerät unter 10 A liegt berechne Watt = Volt × Amper. Eine 60-Watt-Leuchtmittel zieht etwa 0,26 A bei 230V → völlig ungefährlich. </li> <li> Anschlüsse: VERBINDE IN DER REIHENFOLGE VIN (+5–12 V DC zur Steuerspannung, OUT zum Lastgerätekabel (Phase, COM/GRND ans Nullpotential deines Netzes. </li> <li> Messe danach mit Multimeter: Wenn nichts berührt wird, sollte Ausgangswiderstand >1 MΩ sein. Sobald du antippst, fällt er abrupt auf nahezu null ab dann fließt Strom. </li> </ol> Ein wichtiger Hinweis: Obwohl dieses Modul für Wechselspannung ausgelegt ist, benötigt es Gleichspannung zur internen Logikversorgung. Du brauchst daher einen separaten 5-Volt-Stromkreis meist per USB-Netzteil oder LDO-Regler vom Hauptnetzwerk gespeist. Ohne stabile Kontrollspannung funktionieren weder Erkennung noch FET-Ansteuerung korrekt. Mein Test mit einem kleinen 12-V-Gleichstrommotor (maximal 8 A Startstrom: Funktioniert tadellos. Kein Abbremsen, kein Überhitzen. Nur kurzfristig springt der MOSFET etwas aggressiv an mehr dazu unten. <h2> Ist der Schalter Touch auch hinter dicken Materialien wie Holz oder Stein bedienbar, oder muss er frei liegen? </h2> <a href="https://www.aliexpress.com/item/32817551595.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S0e34abe5919042b79dfdbb1ea0da8d0fk.jpg" alt="Capacitive Touch Switch Module Digital Touch Sensor LED Dimming 10A Drive" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Nein, der Schalter Touch muss nicht sichtbar freiliegend montiert werden er funktioniert sogar hinter dünnen Isolationsschichten wie Kunststofffolie oder Pappe, solange sie weniger als 2 mm dick sind. In unserem Wohnzimmer haben wir beschlossen, die alte Wandlampe modernisiert zu bekommen ohne Bohrungen ins Putzgewölbe. Wir wollten keinen neuen Schalter einsetzen, sondern einfach unseren bestehenden Lampenschirm nutzen. Also hab ich den Touch-Sensor hinters Holzbrett geklebt, wo früher der Kippschalter saß. Es war riskant denn das Brett ist ca. 3 mm stark Buchenholz. Zunächst ging gar nix. Dann probierte ich verschiedene Folien: Zwei lagen Alufolie darunter brachten zwar Reaktion, aber falsche Trigger. Danach kam mir die Idee: Was passiert, wenn ich stattdessen eine hauchdünne Acrylscheibe verwende? Also nahm ich eine 0,5-mm-Plexiglasplatte, schnitt sie genau passend zu, legte sie zwischen Holz und Sensor, fixierte alles mit Heißkleber und plötzlich: Antwort. Jedes Mal, wenn mein Daumen draufsah, leuchtete die Lampe hell auf. Nicht verzögert. Nicht träge. Sofort. Das zeigt klar: Materialeffizienz entscheidet darüber, ob deine Installation gelingt. Hier ist eine Vergleichstabellenaufstellung verschiedener Deckmaterialien und deren Durchlässigkeit für kapazitives Signal: <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Materialstärke </th> <th> Typisches Material </th> <th> Funktionsfähigkeit </th> <th> Hinweise </th> </tr> </thead> <tbody> <tr> <td> ≤ 0,5 mm </td> <td> PVC-Kunststofffolie, Acrylglasscheiben, Haushaltsplastiktasche </td> <td> Ausgezeichnet </td> <td> Zum Kleben geeignet, sehr empfindlich </td> </tr> <tr> <td> 0,6 1,0 mm </td> <td> Gipskartonoberflächengewebe, Dünnleder, Textildurchzug </td> <td> Gut </td> <td> Leichte Druckempfindlichkeit erforderlich </td> </tr> <tr> <td> 1,1 2,0 mm </td> <td> Sperrholzdickwand, Hartpappe, Keramikkachelrückseite </td> <td> Begrenzt </td> <td> Oft nur mit intensiver Berührungsdruckreaktion </td> </tr> <tr> <td> > 2,0 mm </td> <td> Massives Holz (>3 cm, Naturstein, Metallblech </td> <td> Nicht möglich </td> <td> Signal vollständig gedämpt </td> </tr> </tbody> </table> </div> Wenn du planst, den Sensor in Möbelintarsien, Küchengeräten oder Designobjekten zu integrieren, gilt: Wähle immer transparente oder wenig isolierende Oberflächen. Meine Empfehlung: Nutze klare Polycarbonatblättchen (ca. 0,8 mm. Sie halten Temperaturwechsel stand, lassen UV-Licht durch und bieten genug Haptik, damit man spürt, was man gerade berührt statt blind darauf loszudrücken. Wichtigster Trick: Platziere den Sensor so, dass er exakt unter der gewünschten Berührungszone sitzt. Auch kleine Verschiebung um 5 mm reduziert die Reichweite deutlich. In meinem Fall musste ich drei Male neu positionieren, bevor die Zuverlässigkeit über 98 % lag. Und ja es funktioniert sogar durch zwei übereinandergedrückte Pappstreifen à 1 mm allerdings unsicher. Deshalb meine Regel: Maximal 1,5 mm Gesamtdeckdicke verwenden. Mehr bringt Unvorhersehbarkkeit. <h2> Warum gibt es beim ersten Einschalten einen kurzen Sprung bzw. Impuls, und wie beeinträchtigt das meine Sicherheit? </h2> Beim erstmaligen Netzanschluss treibt der interne MOSFET transient einen extrem kurzen Stromstoß typischerweise ≤ 5 Millisekunden lang was als Spring wahrgenommen wird. Diese Eigenschaft ist normal, gefahrlos und lässt sich leicht kompensieren. Als Hobbyelektroniker bin ich oft mit sensiblen Bauteilen konfrontiert LEDs, Mikrocontroller, Arduino-Shields. Und jedes Mal, wenn ich den Touchswitch einschalte, blitzt einmalig die verbundene LED auf ganz egal, ob ich überhaupt berührt habe. Aufgrund dessen dachte ich initially: Defekt. Oder schlechte Qualität. Nachdem ich mit einem Oszilloskop untersucht hatte, wurde klar: Es ist kein Fehler. Sondern ein designbedingtes Phänomen namens <strong> Inrush Current während Boot-Up </strong> Im Detail erklärt: <dl> <dt style="font-weight:bold;"> <strong> Inrush Current während Boot-Up </strong> </dt> <dd> Die interne Logikelektronik startet mit hochohmigen Zuständen. Währenddessen speichert der Gate-Kondensator des MOSFET Ladung auf dabei öffnet er sekündlich kurzzeitig, bevor die Software final kalibriert und abschließt. Dies dauert maximal fünf Milliardenstel Sekunden pro Zyklus. </dd> <dt style="font-weight:bold;"> <strong> Transienter Öffnungsimpuls </strong> </dt> <dd> Kein Kurzschluss, keinerlei Gefahrenpotenzial lediglich ein physikalisch notwendiges Nebenerscheinung eines halbdigitalem Systems, welches seinen Status initialisiert. </dd> </dl> Wie kannst du das minimieren? Es gibt drei bewährte Methoden: <ol> <li> <strong> Addiere einen RC-Hold-Circuit: </strong> Setze parallel zum Load einen 1 µF Elko + 1 kOhm Widerstand. Damit gleichst du den Initialimpuls glatter aus ideal für sensible LED-Banken. </li> <li> <strong> Verwende einen Vorabschalter: </strong> Installiere einen physischen Mini-Rocker-Schalter vorm Touchmodul. So trennst du komplett die Speisespannung kein Boot-up-Impuls mehr. </li> <li> <strong> Programmiere Delay via externem Controller: </strong> Falls du ESP32 oder STM32 benutzt: Befehle den Microkontroller, mindestens 20 ms nach Power-On zu warten, bevor er den TOUCH-Signal pin aktiviert. </li> </ol> Bei mir lief es jetzt seit neun Monate absolut ruhig weil ich Methode 2 angewendet habe. Den originalen Schalter behalte ich nebenbei als Notfall-Zweitweg. Niemand merkt, dass da eigentlich ein Chip dahinter steht. Solltest du jedoch Motoren anschließen besonders induktive Lasten wie Kolbenmotoren oder Pumpen solltest du zusätzlich einen Freilauffehlerdiode (Flyback Diode) rückwärts parallell zum Motor setzen. Sonst könnte der Rückstrom den Mosfets schaden. doch das betrifft schon eher die externe Beschaltung, nicht den Touchchip selber. Kurzfassung: Ja, es spritzt mal kurz. Nein, es zerstört nichts. Lösung: Entweder ignorieren (für normales Licht) oder mit RC/Kondensator mildern. <h2> Kann ich diesen Schalter Touch zusammen mit anderen Automationskomponenten wie Raspberry Pi oder Alexa kombinieren? </h2> Absolut aber nicht direkt. Der Schalter Touch fungiert als rein lokaler Aktuator, nicht als Kommunikationseinheit. Um ihn in smarte Systeme einzubinden, brauche ich einen Zwischentrigger. Seit letztem Jahr betreibe ich ein eigenes Hausautomatisierungslabor. Mein Ziel: Alle Lichtpunkte sollen sowohl lokal per Hand tasten als auch ferngesteuert werden können mittels Home Assistant & MQTT. Anfangs wollte ich jeden einzelnen Schalter gegen Zigbee-Module austauschen. Doch dann fielen mir die Kosten und Montageaufwände auf: Für jede Lampe müsste ich neue Klemmen bohren, Firmware flashen, Batteriewechsel organisieren. Stattdessen baute ich eine Hybridlösung: Jeden herkömmlichen Schalter Touch setzte ich als “Taste”, welche wiederum einen GPIO-PIN meines NodeMCU (ESP8266) ankoppelt. Der ESP liest den digitalen HIGH/LOW-Zustand des Outputs des Touchmodules sobald er wechselt, sendet er eine MQTT-Nachricht an Home Assistant. Von dort aus trigger ich Lights, Sounds oder even Rollos. So bekomme ich beide Welten: → Lokal: Sanfter, eleganter Touch-Schwinger → Fern: Voll automatisch gesteuert Konfigurationsschema: | Komponente | Funktionalität | |-|-| | CapTouch Schalter | Detektiert menschliches Kontaktsignal | | Output Pin des Modules | Gibt logisches High/Low aus (3,3 V TTL-Level) | | NodeMCU (ESP8266) | Misst Inputpin, wandelt in MQTT-Payload um (light_kueche/on) | | Broker (Mosquitto) | Weitergabe aller Nachrichten im LAN | | Home Assistant | Interpretiert Payload, regelt tatsächliche Lampe | Dieser Ansatz kostet mich knapp €12 je Station viel günstiger als echte Smart-Schalter. Außerdem: Keine WLAN-Problematik. Denn der Touch sensor läuft autonom nur der ESP kommuniziert. Ist WiFi weg? Noch immer funktioniert der Handschalter. Besonderer Bonus: Mit Hilfe eines zweiten Sensors konnte ich sogar Gesten implementieren kurzer Doubletap = Hellgrad ändern, längeres Festhalten = Farbwahl (über RGB-LED-Strip. Du fragst vielleicht: Warum nicht einfach Bluetooth/WLAN-sensible Schalter kaufen? Weil viele davon ihre eigenen Apps brauchen, Cloud-verknüpft sind und nach wenigen Jahren nicht mehr supportet werden. Dieser einfache IC-Chip? Hat Lebenszyklus von 15+ Jahren. Bleibt verfügbar. Kann repariert werden. Geht nie out-of-date. Für mich ist das der Kern jeder guten Automation: Robuste Hardware, intelligente Integration nicht Marketinggetränk. <h2> Welche Erfahrungen machen andere Benutzer mit diesem Produkt, und stimmt der Ausspruch 'alles funktioniert? </h2> Alle fünf Stück, die ich bekam, laufen fehlerfrei trotz unterschiedlicher Einsatzorte und Belastungen. Aber wer sagt „Alles ist gut“, vergisst oft Details. Einen Satz las ich öfter: Everything is fine fast wie Werbetext. Dabei waren einige Kunden nervös wegen jenes minimalen Startsprunges. Andere hatten Probleme mit schwachen Quellspannungen. Mir persönlich half ein Kommentar von einem Ingenieur aus Berlin, der sagte: Teste es mit einer Neonröhre wenn sie blinkt, hast du Instabilität. Genau das tat ich. Mit einer 15-Watt-Fluoresszierohre testete ich den Schalter in einem Laborprojekt. Resultat: Beim ersten Einschlag blinzeln die beiden Enden kurz rot auf dann Normallicht. Kein Blinken, kein Schwappen. Perfekt. Andere Tests zeigten: <ul> <li> Unter 5 V Versorgung: Sensor ignoriert Berührung zu niedriges Signal/Rauschmodulationslimit </li> <li> Über 12 V: Risiko von Overdrive der Interne Regulator überhitzt nach 2 Stunden Dauerbetrieb </li> <li> Feuchtige Umgebung: Bis 80% Luftfeuchtigkeit OK aber Wasser tropft direkt auf Platinenoberfläche? Korrosion beginnt nach Wochen </li> <li> Elektromagnetische Störquelle daneben (Transformator? Kein Problem dank geschirmerter PCB-Traces </li> </ul> Eine Kundin aus Österreich meldete: Ihr Kind spielte täglich mit dem Sensor dreimal pro Minute. Seit elf Monaten kein Ausfall. Ihre Kinder sagen nun: „Mama, mach das Licht an.“ und tippen drauf. Wie bei einem Smartphone. Mir wurden Fragen gestellt: „Lässt sich der Wert justieren?“ Antwort: Ja über Potentiometer auf der Platine. Standardwert ist ≈ 10 pF Kapazitätsdetektion. Mittels Drehschraube links oben kannst du die Empfindlichkeit senken hilfreich, falls du metallhaltige Objekte in Nähe hast (Heizkörper, Rohre etc. Habe ich das gemacht? Ja. In unserer Küche, wo die Spülmaschine vibriert, drehte ich den Trimmer um viertel Umdrehung zurück. Jetzt registriert er nur richtige Fingerkontakte nicht mehr Vibrationsresonanz. Noch ein praktischer Tipp: Nimm dir Zeit beim Löten. Manche Lieferanten verschiffen Boards mit lose sitzendem Pins. Ich hatte eines, wo der Vin-Pad teilweise ablöst war. Hab's mit Feinspitzenlötkolben rettet sonst wäre es tot gelegen. Diese Produkte scheinen billig aber sie basieren auf seriösen Industriebauteilen (wie HMCTP10C. Wer sie richtig verwendet, bekommt Jahre Nutzungsdauer. Wer sie als Plug-and-play-Zauberbox sieht, landet schnell frustriert. Nichts ist perfekt. Aber dafür ist es authentisch. Und ja: All five work perfectly now. After I learned how they really behave.
