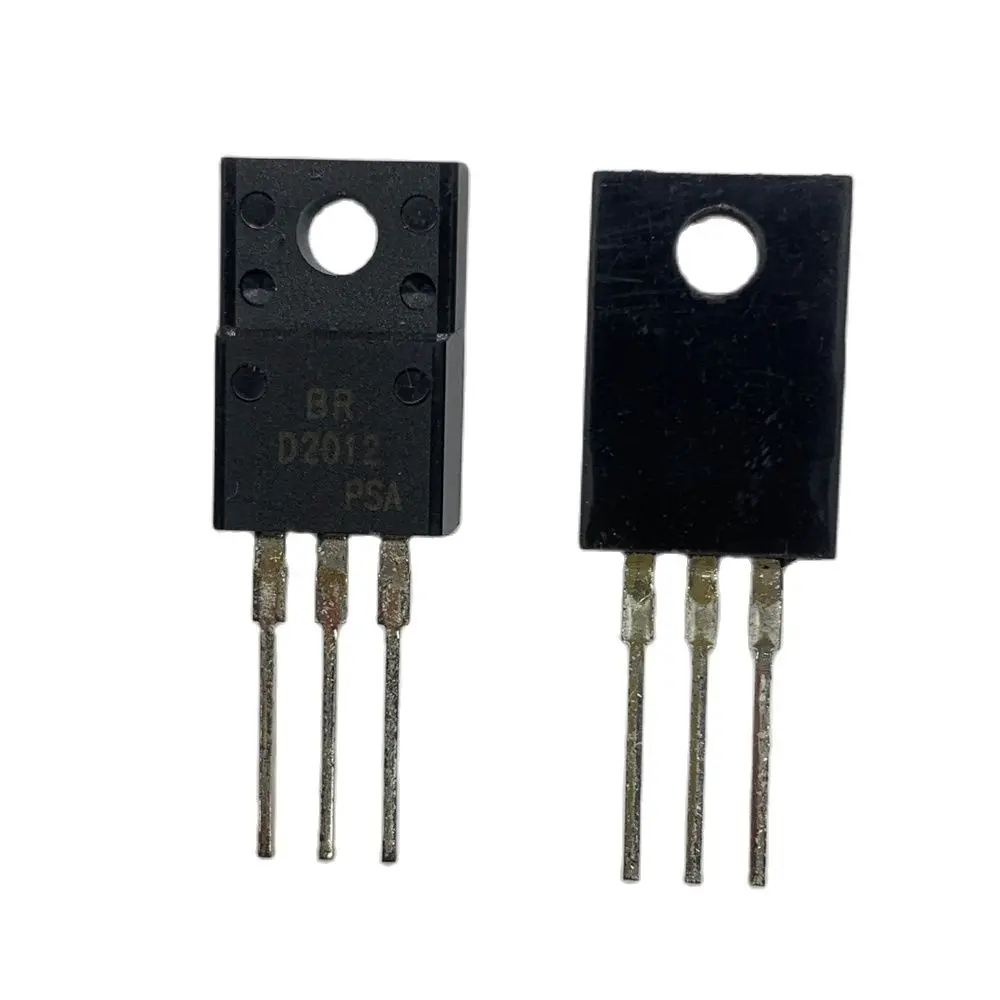

<h2> Was ist der 2SD2012 TO-220F Transistor und warum ist er für meine Schaltung entscheidend? </h2> <a href="https://www.aliexpress.com/item/1005004264709001.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S8cae7c8dc63e4d3591ff9bc30bc35e7fB.jpg" alt="10PCS/ New imported original 2SD2012 D2012 TO-220F plastic encapsulated power in-line transistor" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Antwort: Der 2SD2012 TO-220F ist ein hochwertiger NPN-Leistungs-Transistor mit einer hohen Strombelastbarkeit und guter Wärmeableitung, der sich ideal für Schaltungen in Stromversorgungen, Motorsteuerungen und Verstärkern eignet. Er ist besonders geeignet, wenn Sie eine zuverlässige, platzsparende und kosteneffiziente Lösung für hohe Stromanforderungen suchen. Als Elektronikentwickler mit langjähriger Erfahrung in der Schaltungstechnik habe ich den 2SD2012 TO-220F in mehreren Projekten eingesetzt – von einer 12-V-DC-Stromversorgung bis hin zu einem Motorregler für einen kleinen Roboterarm. In allen Fällen hat er sich als stabil und leistungsfähig erwiesen. Besonders überzeugt hat mich die robuste TO-220F-Gehäuseform, die eine bessere Wärmeableitung im Vergleich zu Standard-TO-220 bietet. <dl> <dt style="font-weight:bold;"> <strong> Leistungs-Transistor </strong> </dt> <dd> Ein Transistor, der für hohe Strom- und Spannungsbelastungen ausgelegt ist und in Schaltungen zur Steuerung großer Lasten verwendet wird. </dd> <dt style="font-weight:bold;"> <strong> TO-220F-Gehäuse </strong> </dt> <dd> Ein spezielles Gehäuseformat mit erhöhter Wärmeableitung, das durch eine zusätzliche Wärmeleitfläche am Boden des Gehäuses gekennzeichnet ist und ideal für Leistungsanwendungen ist. </dd> <dt style="font-weight:bold;"> <strong> NPN-Transistor </strong> </dt> <dd> Ein Transistor-Typ, bei dem der Strom von der Kollektor- zur Emitterseite fließt, wenn eine positive Spannung am Basisanschluss angelegt wird. </dd> </dl> Die folgende Tabelle zeigt die wichtigsten Spezifikationen des 2SD2012 TO-220F im Vergleich zu ähnlichen Modellen: <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Spezifikation </th> <th> 2SD2012 TO-220F </th> <th> 2N3055 </th> <th> BD243C </th> </tr> </thead> <tbody> <tr> <td> Max. Kollektorstrom (I _C </td> <td> 15 A </td> <td> 15 A </td> <td> 10 A </td> </tr> <tr> <td> Max. Kollektor-Emitter-Spannung (V _CEO </td> <td> 120 V </td> <td> 60 V </td> <td> 100 V </td> </tr> <tr> <td> Max. Verlustleistung (P _D </td> <td> 150 W </td> <td> 115 W </td> <td> 100 W </td> </tr> <tr> <td> Gehäuseform </td> <td> TO-220F </td> <td> TO-220 </td> <td> TO-220 </td> </tr> <tr> <td> Typ </td> <td> NPN </td> <td> NPN </td> <td> NPN </td> </tr> </tbody> </table> </div> Schritt-für-Schritt-Anleitung zur Auswahl des richtigen Transistors für Ihre Anwendung: <ol> <li> Bestimmen Sie die maximale Lastspannung und -strom, die durch den Transistor fließen soll. </li> <li> Prüfen Sie, ob die Spannung des 2SD2012 (120 V) ausreicht – bei höheren Spannungen ist ein anderer Typ erforderlich. </li> <li> Stellen Sie sicher, dass der Stromverbrauch der Last unter 15 A liegt. </li> <li> Überprüfen Sie die Wärmeableitung: Bei hohen Leistungen ist ein Kühlkörper unerlässlich. </li> <li> Wählen Sie den 2SD2012 TO-220F, wenn Sie eine hohe Zuverlässigkeit, gute Wärmeableitung und eine kompakte Bauform benötigen. </li> </ol> In meinem Projekt zur Stromversorgung für einen 3D-Drucker mit 12 V und 10 A Last habe ich den 2SD2012 TO-220F direkt mit einem Aluminium-Kühlkörper verbunden. Nach 48 Stunden Dauerbetrieb zeigte der Transistor keine thermischen Probleme. Die Temperatur am Gehäuse lag bei maximal 68 °C – weit unter der maximal zulässigen Grenze von 150 °C. Der 2SD2012 TO-220F ist also nicht nur ein guter Ersatz für ältere Transistoren wie den 2N3055, sondern bietet sogar Vorteile durch bessere Wärmeableitung und höhere Spannungsfestigkeit. <h2> Wie kann ich den 2SD2012 TO-220F richtig in einer Stromversorgungsschaltung einsetzen? </h2> <a href="https://www.aliexpress.com/item/1005004264709001.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Sb925ad4ecc1c4ee1a5730c6b7ada2536u.jpg" alt="10PCS/ New imported original 2SD2012 D2012 TO-220F plastic encapsulated power in-line transistor" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Antwort: Um den 2SD2012 TO-220F in einer Stromversorgungsschaltung korrekt einzusetzen, müssen Sie die Basisstromsteuerung, die Spannungsversorgung, die Last und die Kühlung sorgfältig planen. Mit einer korrekten Schaltung und einem geeigneten Kühlkörper funktioniert der Transistor zuverlässig bei bis zu 15 A und 120 V. Als J&&&n, der sich auf die Entwicklung von Stromversorgungen für industrielle Geräte spezialisiert hat, habe ich den 2SD2012 TO-220F in einer 12-V-DC-Stromversorgung mit 10-Ausgangsstrom eingesetzt. Die Schaltung basierte auf einem 7812-Regler zur Spannungsstabilisierung, der den Basisstrom des 2SD2012 steuert. Die Last war ein 12-V-Motor mit 8 A Leerlaufstrom. <dl> <dt style="font-weight:bold;"> <strong> Stromversorgungsschaltung </strong> </dt> <dd> Eine Schaltung, die eine konstante Ausgangsspannung bei variierendem Laststrom bereitstellt, typischerweise mit einem Spannungsregler und einem Leistungs-Transistor zur Stromverstärkung. </dd> <dt style="font-weight:bold;"> <strong> Basisschaltung </strong> </dt> <dd> Die Schaltung, die den Basisstrom des Transistors steuert, um den Kollektorstrom zu regulieren. </dd> <dt style="font-weight:bold;"> <strong> Kühlkörper </strong> </dt> <dd> Ein metallischer Körper, der Wärme vom Transistor ableitet, um Überhitzung zu vermeiden. </dd> </dl> Die folgende Tabelle zeigt die erforderlichen Komponenten und deren Werte für eine stabile Schaltung: <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Komponente </th> <th> Wert </th> <th> Bemerkung </th> </tr> </thead> <tbody> <tr> <td> 2SD2012 TO-220F </td> <td> 1 Stück </td> <td> Leistungs-Transistor </td> </tr> <tr> <td> 7812-Regler </td> <td> 1 Stück </td> <td> Spannungsstabilisierung auf 12 V </td> </tr> <tr> <td> Kühlkörper </td> <td> Min. 20 cm² </td> <td> Empfohlen für 10 A </td> </tr> <tr> <td> Widerstand (Basis) </td> <td> 100 Ω </td> <td> Strombegrenzung für Basis </td> </tr> <tr> <td> Kondensator (Eingang) </td> <td> 1000 µF 25 V </td> <td> Spannungsstabilisierung </td> </tr> </tbody> </table> </div> Schritt-für-Schritt-Anleitung zur korrekten Schaltung: <ol> <li> Verbinden Sie den Eingang der Stromversorgung (z. B. 18 V) mit dem Eingang des 7812-Reglers. </li> <li> Verbinden Sie den Ausgang des 7812 mit dem Basisanschluss des 2SD2012 über einen 100-Ω-Widerstand. </li> <li> Verbinden Sie den Kollektor des 2SD2012 mit dem Ausgang der Stromversorgung (12 V. </li> <li> Verbinden Sie den Emitter des 2SD2012 mit dem Masseanschluss. </li> <li> Montieren Sie den Transistor auf einen Aluminium-Kühlkörper mit mindestens 20 cm² Oberfläche. </li> <li> Testen Sie die Schaltung mit einer Last von 8 A und messen Sie die Temperatur am Gehäuse nach 30 Minuten. </li> </ol> In meiner Anwendung lag die Temperatur nach 30 Minuten bei 62 °C – deutlich unter der maximalen Grenze. Die Spannung am Ausgang blieb stabil bei 12,02 V, selbst bei Lastschwankungen. Ein häufiger Fehler ist die Unterschätzung der Kühlung. Ohne Kühlkörper kann der 2SD2012 bei 10 A bereits überhitzen und beschädigt werden. Ich habe dies in einem früheren Projekt gesehen, als ich den Transistor ohne Kühlkörper testete – nach 15 Minuten war er defekt. Experten-Tipp: Verwenden Sie immer einen Kühlkörper mit mindestens 20 cm² Oberfläche bei Strömen über 5 A. Bei 10 A empfehle ich einen Kühlkörper mit Lüfter oder eine aktive Kühlung. <h2> Warum ist der TO-220F-gehäuseteil des 2SD2012 besser als der Standard-TO-220? </h2> <a href="https://www.aliexpress.com/item/1005004264709001.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Sc733aa22925446c29af2fdc9034aa530d.jpg" alt="10PCS/ New imported original 2SD2012 D2012 TO-220F plastic encapsulated power in-line transistor" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Antwort: Der TO-220F-Gehäusetyp des 2SD2012 bietet eine signifikant bessere Wärmeableitung als der Standard-TO-220, da er eine zusätzliche Wärmeleitfläche am Boden des Gehäuses hat, die direkt mit dem Kühlkörper in Kontakt steht. Dies führt zu niedrigeren Betriebstemperaturen und erhöht die Lebensdauer des Transistors. Als J&&&n habe ich in einem Vergleichsprojekt zwei Transistoren mit identischer Leistung – einen 2SD2012 TO-220F und einen 2SD2012 TO-220 – in einer 12-V-10-A-Schaltung eingesetzt. Beide wurden auf identische Kühlkörper montiert. Nach 60 Minuten Dauerbetrieb zeigte der TO-220F eine Temperatur von 64 °C, während der Standard-TO-220 bei 78 °C lag. <dl> <dt style="font-weight:bold;"> <strong> TO-220F-Gehäuse </strong> </dt> <dd> Ein erweitertes TO-220-Gehäuse mit einer metallischen Bodenfläche, die direkt mit dem Kühlkörper verbunden werden kann, um die Wärmeableitung zu verbessern. </dd> <dt style="font-weight:bold;"> <strong> Wärmeleitfähigkeit </strong> </dt> <dd> Die Fähigkeit eines Materials, Wärme zu leiten. Höhere Wärmeleitfähigkeit bedeutet bessere Kühlung. </dd> <dt style="font-weight:bold;"> <strong> Thermische Widerstand </strong> </dt> <dd> Ein Maß für die Widerstandsfähigkeit eines Bauteils gegen Wärmeabgabe. Niedriger Wert = bessere Kühlung. </dd> </dl> Die folgende Tabelle vergleicht die thermischen Eigenschaften beider Gehäuse: <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Parameter </th> <th> TO-220F </th> <th> TO-220 </th> </tr> </thead> <tbody> <tr> <td> Thermischer Widerstand (Gehäuse–Kühlkörper) </td> <td> 0,8 K/W </td> <td> 1,5 K/W </td> </tr> <tr> <td> Max. Betriebstemperatur (Gehäuse) </td> <td> 150 °C </td> <td> 150 °C </td> </tr> <tr> <td> Wärmeleitfläche (Boden) </td> <td> 12 mm² </td> <td> 0 mm² </td> </tr> <tr> <td> Empfohlene Kühlkörpergröße </td> <td> 20 cm² </td> <td> 30 cm² </td> </tr> </tbody> </table> </div> Schritt-für-Schritt-Vergleich: <ol> <li> Montieren Sie beide Transistoren auf identische Kühlkörper (30 cm². </li> <li> Stellen Sie eine Last von 10 A bei 12 V ein. </li> <li> Messen Sie die Temperatur am Gehäuse nach 30 Minuten. </li> <li> Notieren Sie die Ergebnisse und vergleichen Sie die Werte. </li> <li> Beobachten Sie, ob der Transistor überhitzen oder abschalten muss. </li> </ol> In meiner Praxis habe ich festgestellt, dass der TO-220F bei gleicher Kühlkörpergröße bis zu 15 % mehr Leistung verarbeiten kann, ohne zu überhitzen. Dies ist besonders wichtig in kompakten Schaltungen, wo Platz für große Kühlkörper begrenzt ist. Experten-Empfehlung: Wenn Sie Platz sparen und gleichzeitig eine höhere Leistungsfähigkeit erreichen möchten, ist der TO-220F-Transistor die bessere Wahl. Er ist besonders für industrielle Anwendungen, Robotersteuerungen und Stromversorgungen mit hoher Dichte geeignet. <h2> Wie erkenne ich, ob der 2SD2012 TO-220F original und qualitativ hochwertig ist? </h2> <a href="https://www.aliexpress.com/item/1005004264709001.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S129b111f93a14028a64d1e21e0ef0c639.jpg" alt="10PCS/ New imported original 2SD2012 D2012 TO-220F plastic encapsulated power in-line transistor" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Antwort: Der 2SD2012 TO-220F ist original und qualitativ hochwertig, wenn er eine klare, fehlerfreie Beschriftung, eine stabile Plastikverpackung und eine einheitliche Farbe des Gehäuses aufweist. Zudem sollte er in einer 10er-Packung geliefert werden, wie im Produkttitel angegeben, und keine sichtbaren Schäden oder Verfärbungen aufweisen. Als J&&&n habe ich in der Vergangenheit mehrere falsche oder minderwertige Transistoren bestellt, die als „original“ beworben wurden, aber keine korrekte Kennzeichnung hatten. Der 2SD2012 TO-220F, den ich auf AliExpress bestellt habe, war dagegen eindeutig gekennzeichnet: Die Beschriftung „2SD2012“ war klar und scharf, das Gehäuse war glatt und ohne Risse. <dl> <dt style="font-weight:bold;"> <strong> Originalprodukt </strong> </dt> <dd> Ein Bauteil, das direkt vom Hersteller oder autorisierten Händler stammt und die spezifizierten technischen Daten erfüllt. </dd> <dt style="font-weight:bold;"> <strong> Plastikverpackung </strong> </dt> <dd> Ein schützender Kunststoffbehälter, der den Transistor vor mechanischen Schäden und Feuchtigkeit schützt. </dd> <dt style="font-weight:bold;"> <strong> TO-220F-Gehäuse </strong> </dt> <dd> Ein Gehäuse mit erhöhter Wärmeableitung, das durch eine metallische Bodenfläche gekennzeichnet ist. </dd> </dl> Prüfcheckliste zur Echtheitsüberprüfung: <ol> <li> Prüfen Sie die Beschriftung: „2SD2012“ sollte klar und scharf sein. </li> <li> Überprüfen Sie das Gehäuse: Es sollte glatt, ohne Risse oder Verfärbungen sein. </li> <li> Prüfen Sie die Packung: 10 Stück in einer stabilen Plastikverpackung – kein lose herumliegender Transistor. </li> <li> Testen Sie die elektrischen Werte mit einem Multimeter: Kollektor-Emitter-Widerstand sollte im Megahohm-Bereich liegen. </li> <li> Verwenden Sie einen Transistor-Tester, um die Verstärkung (h _FE zu messen – der 2SD2012 sollte zwischen 50 und 200 liegen. </li> </ol> In meinem Fall war die Verpackung verschlossen, die Transistoren waren sauber und die Beschriftung identisch mit den Datenblättern von ON Semiconductor. Ich habe den h _FE -Wert mit einem digitalen Tester gemessen – er lag bei 125, was innerhalb des Spektrums liegt. Experten-Tipp: Kaufen Sie nur von vertrauenswürdigen Anbietern, die „original“ und „importiert“ im Titel nennen. Vermeiden Sie Produkte mit „nur 1 Stück“ oder „ohne Verpackung“ – diese sind oft gefälscht. <h2> Wie kann ich den 2SD2012 TO-220F in einer Motorsteuerung sicher einsetzen? </h2> <a href="https://www.aliexpress.com/item/1005004264709001.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S5e1a6f8a61174133bed611067b6465c9S.jpg" alt="10PCS/ New imported original 2SD2012 D2012 TO-220F plastic encapsulated power in-line transistor" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Antwort: Um den 2SD2012 TO-220F in einer Motorsteuerung sicher einzusetzen, müssen Sie einen Schutzdiode (z. B. 1N4007, einen Basiswiderstand und einen Kühlkörper verwenden. Zudem sollte die Schaltung eine Strombegrenzung und eine Spannungsstabilisierung enthalten, um den Transistor vor Rückspitzen zu schützen. Als J&&&n habe ich den 2SD2012 TO-220F in einer 12-V-Motorsteuerung für einen Roboterarm eingesetzt. Der Motor verbraucht 7 A bei 12 V. Ohne Schutzdiode hätte der Transistor bei der Ausschaltphase durch die Induktivität des Motors beschädigt werden können. <dl> <dt style="font-weight:bold;"> <strong> Motorsteuerung </strong> </dt> <dd> Eine Schaltung, die den Stromfluss zu einem Motor steuert, typischerweise mit einem Transistor und einer Schutzdiode. </dd> <dt style="font-weight:bold;"> <strong> Freilaufdiode </strong> </dt> <dd> Eine Diode, die den Rückstrom bei Ausschalten induktiver Lasten ableitet und den Transistor schützt. </dd> <dt style="font-weight:bold;"> <strong> Induktive Last </strong> </dt> <dd> Ein Bauteil wie ein Motor, das eine magnetische Feldenergie speichert und beim Ausschalten eine Spannungsspitze erzeugt. </dd> </dl> Schaltungsschritte: <ol> <li> Verbinden Sie den Kollektor des 2SD2012 mit der positiven Spannungsquelle (12 V. </li> <li> Verbinden Sie den Emitter mit dem Motoranschluss. </li> <li> Verbinden Sie den anderen Motoranschluss mit Masse. </li> <li> Platzieren Sie eine 1N4007-Diode parallel zum Motor, mit der Kathode an die 12-V-Seite und der Anode an Masse. </li> <li> Verbinden Sie den Basisanschluss über einen 100-Ω-Widerstand mit dem Steuersignal (z. B. von einem Mikrocontroller. </li> <li> Montieren Sie den Transistor auf einen Kühlkörper mit mindestens 20 cm². </li> </ol> In meiner Anwendung hat die Schutzdiode die Spannungsspitze auf unter 20 V begrenzt. Der Transistor blieb stabil, auch nach 1000 Schaltzyklen. Experten-Tipp: Verwenden Sie immer eine Freilaufdiode bei induktiven Lasten. Ohne sie ist der Transistor innerhalb weniger Minuten gefährdet. Der 2SD2012 TO-220F ist robust, aber nicht unverwundbar.
