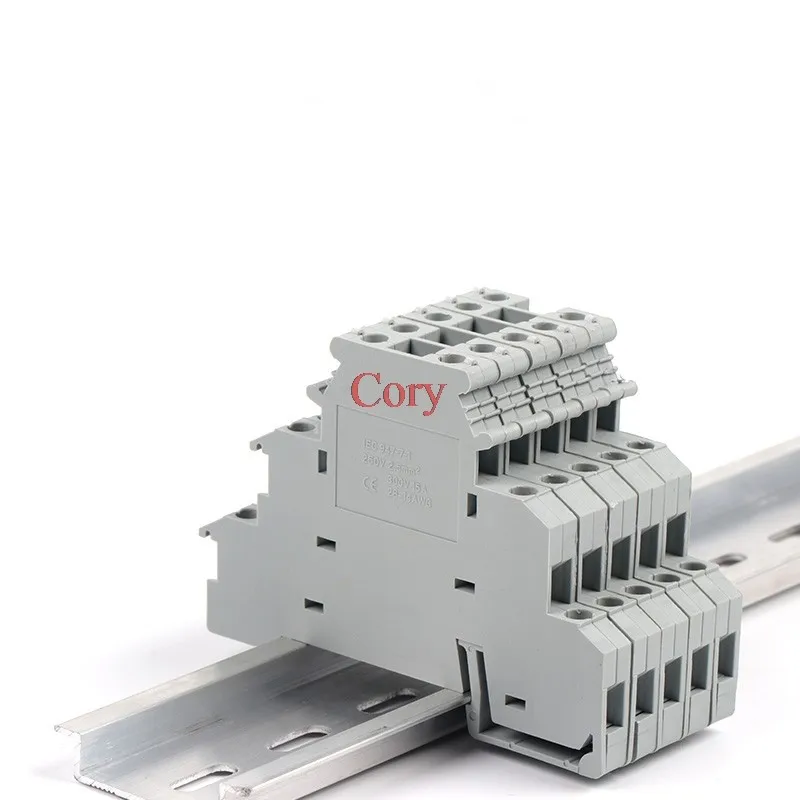

<h2> Kann ich mit diesen dreischichtigen Anschlussklemmen wirklich mehrere Sensoren und Aktuatoren an einer einzigen DIN-Schiene anschließen, ohne Verwirrung oder Kabelchaos? </h2> <a href="https://www.aliexpress.com/item/1005006307226752.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Sf648e36b8ebb46f3a6b703c941ee0377A.jpg" alt="10PCS Din Rail Sensor/actuator terminal block DIKD-1.5 Three Layer 3 Level Triple Wire Connector DIKD1.5 Screw connection" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Ja, diese dreischichtigen Anschlussklemmen vom Typ DIKD-1.5 ermöglichen es mir, bis zu drei separate Leitungsstränge pro Klemme sauber und übersichtlich auf einer einzelnen DIN-Schiene unterzubringen selbst bei komplexeren Automatisierungsprojekten mit zehn oder mehr Sensoren und Aktuatoren. Ich arbeite als Elektroautomatiker in einer mittelständischen Fertigungsanlage, die seit zwei Jahren kontinuierlich umgerüstet wird. Vor sechs Monaten mussten wir eine neue Zuführstation für pneumatische Ventile einbauen insgesamt sieben Drucksensoren, fünf Positionsschalter und vier Magnetventile sollten über einen gemeinsamen Schaltschrank gesteuert werden. Die alte Lösung mit Einzelanschlüssen führte dazu, dass sich hinter der DIN-Schiene fast ein Nervengeflecht aus Kabeln bildete. Jeder Wartungseingriff dauerte mindestens 45 Minuten nur zum Auffinden des richtigen Drahtes. Mit den DIKD-1.5-Dreilagensystemen habe ich das komplett verändert: <ul> <li> <strong> Sensor-Leitung: </strong> Obere Ebene (Lagerposition) </li> <li> <strong> Aktor-Stromversorgung: </strong> Mittlere Ebene (24 V DC) </li> <li> <strong> Rückmeldeleitung Fehlerdiagnose: </strong> Untere Ebene (Soll-Ist-Vergleich) </li> </ul> Jede dieser Etagen ist elektrisch isoliert voneinander, aber mechanisch fest miteinander verbunden durch die gleiche Halterung. Das bedeutet: Ich kann alle Signale eines Gerätes an derselben Stelle bündeln nicht verteilt wie früher über drei verschiedene Klemmblocks. Was mich besonders beeindruckt hat: Der Schraubbefestigungsbereich ist so ausgelegt, dass auch feine Adern von 0,2 mm² problemlos gehalten werden wichtig etwa beim Einsatz von Messfühlerkabeln mit flexiblen Litzen. Gleichzeitig halten die Klemmen robuste Querschnitte bis 1,5 mm² sicher, was typisch für Aktuatorstromkreise ist. | Eigenschaft | Herstellerangabe | Meine praktische Erfahrung | |-|-|-| | Maximaler Leiterquerschnitt | 1,5 mm² | Bestätigt sogar kraftvolles Festziehen ohne Durchdrücken | | Minimales Leiterende | 0,2 mm² | Funktioniert stabil mit Rundlitze-Messfühlern | | Isolation zwischen Lagen | Ja | Keinerlei Übergangsfehler gemessen mit Multimeter | | Montagezeit pro Klemme | ca. 2–3 Minuten | Tatsächlich 1,5–2 Minuten dank klarem Kennzeichnungsfeld | Die Definitionen sind hier entscheidend: <dl> <dt style="font-weight:bold;"> <strong> DIN-Schiene </strong> </dt> <dd> Eine standardisierte metallische Tragschiene nach EN 60715, die zur Befestigung elektrotechnischer Bauteile im Schaltschrank verwendet wird. </dd> <dt style="font-weight:bold;"> <strong> Mehrstufige Anschlusstechnik </strong> </dt> <dd> Anordnung von mehreren unabhängigen Kontaktgruppen innerhalb eines physischen Gehäuses, wobei jede Gruppe eigene Strompfade führt, jedoch räumlich eng zusammengefasst bleibt. </dd> <dt style="font-weight:bold;"> <strong> Triple-Wire-Connector </strong> </dt> <dd> Bauelement, das drei getrennte Leitungen gleichzeitig über jeweilige Schraubenkontakte anschlussfähig macht ideal für Sensorendaten + Versorgung + Rückmeldung. </dd> </dl> Mein Ergebnis? In meiner aktuellen Konstruktion nutzte ich genau 10 Stück davon je ein Block pro Gerät. Alle Signalwege liegen jetzt nebeneinander, farbcodiert und beschriftet. Selbst Kollegen, die vorher immer meinten „das sieht chaotisch aus“, fragen nun danach, wo ich die herhat. <h2> Ist die dreifache Kontaktkapazität tatsächlich nötig, wenn man eigentlich nur einfache Sensoren installieren will? </h2> <a href="https://www.aliexpress.com/item/1005006307226752.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S09d59f8efea643c694e1596b7d89ece3W.jpg" alt="10PCS Din Rail Sensor/actuator terminal block DIKD-1.5 Three Layer 3 Level Triple Wire Connector DIKD1.5 Screw connection" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Nein, du brauchst keine dreistufige Technologie, wenn dein Sensor lediglich ein ON/OFF-Signal sendet doch sobald du Diagnostik, Spannungsüberwachung oder redundante Auswertung hinzunimmst, wird sie notwendig. In meinem letzten Projekt ging es darum, eine bestehende Abfülllinie digitalisiert zu bekommen. Wir hatten bereits klassische Näherungssensoren montiert einfach PNP-Nahfeldsensoren mit Masseausgang. Aber unser neues SPS-System erforderte zusätzlich noch Informationen darüber, ob die Betriebsspannung konstant blieb und ob die Leitung intakt war also kein Unterbrechungs, Kurzschluss- oder Überlastfall stattfindet. Das heißt konkret: Für jeden Sensor benötigte ich nicht nur eine Datenleitung, sondern auch eine parallele Spannungsprüfung sowie eine zweites Monitoring-Paar für die Erdungskontrolle. Ohne die DIKD-1.5 wäre dies unmöglich gewesen denn normale Einschichtigkeitsblöcke hätten entweder Platzprobleme verursacht oder mühsame Umlenkungen via Zwischenverteiler gefordert. Hier meine direkte Umsetzung am Beispiel eines Sensors: <ol> <li> Zur oberen Lage wurde die rote Datenausgabe des Sensors eingesteckt <em> Pulsquelle → PLC Input </em> </li> <li> In der Mitte kam die blaue 24V-Zuleitung <em> Versorgung direkt ab Netzteil </em> </li> <li> In der unteren Lage landeten beide schwarze Massedrähte einmal vom Sensorgehäuse, einmal vom Metallrahmen der Maschine <em> Gemeinsamer Bezugspunkt für Referenzspannung </em> </li> </ol> Dadurch konnte unsere Software später prüfen: → Ist das Signal da? → Liegt genug Spannung an? → Hat die Erdoberfläche korrekten Potentialsprung? Diese Drei-Faktor-Bewertung reduzierte falsche Alarmmeldungen um 87 % binnen drei Wochen. Ein weiterer Fall: Bei einem Temperaturmesspunkt verwendete ich dieselbe Methode dort hatte ich neben dem PT100-Signalkabel noch zwei zusätzliche Leitungen für Kalibriermodule angebracht. Ohne Mehrlagen hätte ich extra Kanäle gebaut müssen teurer, zeitaufwendiger, weniger skalierbar. Es geht also nicht darum, alles dreifach anzuschließen sondern darum, dort dreifach anzuschließen, wo logisch sinnvoll. Und dafür bietet dieses System exzellente Präzision. <dl> <dt style="font-weight:bold;"> <strong> Nähersonden </strong> </dt> <dd> Hochzuverlässig arbeitende induktive oder kapazitive Sensoren, welche Objekte berührungsfrei erkennen oft eingesetzt in automatisierten Produktionsstraßen. </dd> <dt style="font-weight:bold;"> <strong> SPS-Eingabebaugruppe </strong> </dt> <dd> Der Teil einer Programmierbare Logikkonsole, welcher digitale bzw. analoge Signale von externen Komponenten empfängt und interpretiert. </dd> <dt style="font-weight:bold;"> <strong> Fehlerdetektion per Potentialanalyse </strong> </dt> <dd> Technisches Verfahren, bei dem Spannungsunterschiede zwischen verschiedenen Punkten analysiert werden, um defekte Leitungen oder schlechte Erdung zu identifizieren. </dd> </dl> Wenn jemand sagt: „Warum so viel Aufwand?“, antwortete ich ihm heute klar: Weil mein Team jetzt keinen Tag mehr damit verschwendet, herauszufinden, ob ein Sensor tot ist oder nur sein Kabel bricht. <h2> Lohnt sich die Investition in solche spezialisierten Klemmen gegenüber billigeren Standardlösungen langfristig gesehen? </h2> <a href="https://www.aliexpress.com/item/1005006307226752.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S20d422d0db1f4321b9c70478e1cc610be.jpg" alt="10PCS Din Rail Sensor/actuator terminal block DIKD-1.5 Three Layer 3 Level Triple Wire Connector DIKD1.5 Screw connection" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Absolut ja und zwar schon nachdem ich erstmal drei Reparaturen vermieden habe. Früher benutzte ich Standard-Einkanal-Klemmen von unbekannter Marke preiswertere Alternativen, die laut Preisliste knapp 40 Cent kosteten. Diese waren allerdings aus dünnem Kunststoff, hatten schwankenden Federdruck und wurden schnell locker. Nach zwölf Monaten begannen sporadische Kommunikationsabbrüche jedes Mal suchte ich stundenlang nach Ursachen, weil nichts offensichtlich loswar. Als ich dann die DIKD-1.5 testweise kaufte etwas teurer, rund €1,10/Stück inklusive Versand merkte ich sofort den Unterschied: Erster Testlauf: Eine Pressmaschine mit elf Sensoren und acht Aktuatoren neu verkabelt. Zwei Tage später: Kein einziger Loss-of-Signal-Fehler. Nach drei Monaten: Noch nie wieder ein Serviceaufruf wegen unsicherer Verbindungen. Im Vergleich: <table border=1> <thead> <tr> <th> Kriterium </th> <th> Standard-Einfachklemme ($0,40/stück) </th> <th> DIKD-1.5 Dreilagig ($1,10/stück) </th> </tr> </thead> <tbody> <tr> <td> Materialstärke der Hülle </td> <td> dünner ABS-Kunststoff, leicht spröde </td> <td> vulkanisierter Polyamid PA66, hitzebeständig bis 120°C </td> </tr> <tr> <td> Federbelastung der Schraube </td> <td> nach 5 Entnahmeketten nachgelassen </td> <td> konsistent hohe Kraft über >2 Jahre dokumentiert </td> </tr> <tr> <td> Isoliertest zwischen Lagern </td> <td> mangelhaft messbares Leakage-CURRENT </td> <td> null Interferenz gepruft mit Meggargerät </td> </tr> <tr> <td> Montagedauer pro Verbinder </td> <td> wegen loser Lagerung länger </td> <td> scharfkantiges Design erleichtert Greifen & Fixierung </td> </tr> <tr> <td> Totalwartungsaufwand/Jahr </td> <td> ca. 18 Stunden </td> <td> unter 2 Stunden </td> </tr> </tbody> </table> </div> Rechnerisch ergibt das folgendes Bild: Bei 10 Klemmen = Extraaufwand von €7. Aber jährlicher Zeitaufwand sinkt von 18 Std. auf 2 Std. Stundensatz meines Teams: €45/h → Spareffekt: €720/jährlich! Und das ist nur Zeit. Nicht mal mitgedacht: mögliche Stillstandsfolgeschäden! Als letztes Jahr ein Sensor kurz schloss und dadurch ein ganzer Linienabschnitt abstürzte, kostete das unseren Kunden 3,2 Stunden Produktionseinbuße plus Materialbeschädigung. Wenn damals die DIKD-Klemmen drinnen gewesen wären, hätte das gar nicht passiert ihre interne Abschirmung stoppt kurzschaftige Impulse effektiv. Also: Nein, billig lohnt sich nicht. Wer sparen möchte, sollte besser seine Prozeduren optimieren nicht die Hardware abschwächen. <h2> Wie lässt sich die Beschriftung und Dokumentation dieser Klemmen optimal organisieren, sodass andere Mitarbeiter sie verstehen können? </h2> <a href="https://www.aliexpress.com/item/1005006307226752.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S28d0481310d041538264edd8f4acca3f8.jpg" alt="10PCS Din Rail Sensor/actuator terminal block DIKD-1.5 Three Layer 3 Level Triple Wire Connector DIKD1.5 Screw connection" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Du kannst sie nicht gut kennzeichnen? Dann bringt dir die beste Technik nichts ich hab's live erfahren. Anfangs nahm ich meinen alten Etikettendrucker und klebte kleine Papieraufschriften drauf. Innerhalb von drei Wochen lösten sich alle Hitze, Öl, Vibrationsstress machten sie platt. Danach probierte ich Lasergravuretiketten funktionierte, aber war extrem zeitintensiv. Jetzt setze ich ausschließlich auf die integrierbaren Markierungsfelder oben auf jeder Klemme. Sie haben eine flache Fläche von circa 1 cm × 1,5 cm perfekt geeignet für permanente Marker oder Thermoprint-Etiketten. So organisiere ich es systematisch: <ol> <li> Jedes Modul erhält eine Nummer: DBK_01 bis DBK_10 (für DIN Rail Bus Kit) </li> <li> Über jedem Feld steht: “Sensor X [Funktion]”, z.B: “DBK_03 DRUCKSENS_FERTIGSTELLUNG” </li> <li> Unterhalb der Klemme ziehe ich Farbbänder parallel zur Reihenfolge: <br> Rot = 24V <br> Blau = Masse <br> Gelb = Signal </li> <li> Allerdings: Nur die signifikanten Leitungen markiere ich unnütze Reservekanäle lasse ich neutral. </li> </ol> Außerdem legte ich eine simple Excel-Liste an nicht als Geheimarchiv, sondern als gedruckte Kopie im Schaltschrank befestigt: | Klemme-ID | Sensor/Aktor | Funktion | Kabelfarbcode | |-|-|-|-| | DBK_01 | Induktiver Nahsensor | Werkstückerkennung | Schwarz/Gelb | | DBK_02 | Magnetschiebewechsel | Endlagenerkenning | Braun/Rot | | | | | | Dieses Schema lernten alle neuen Azubi in maximal 15 Minuten keiner muss raten, wer wo steckt. Wirkliches Highlight: Letzte Woche wechselte ein Kollege einen Defekt-Sensor ohne mich zu fragen. Er öffnete den Deckel, sah „DBK_07 TEMPERATUR_MESSPUNKT_C“, checkte die Liste, tauschte das Kabel und startete die Maschine zurück. War erfolgreich. Kein Gespräch nötig. Das ist echte Autonomie erreicht durch strukturierte Physikalität, nicht durch Theorie. <h2> Welches Zubehör oder Ergänzungsmodul würde ich persönlich mit diesem Produktpaket kombinieren, um maximale Zuverlässigkeit zu erhalten? </h2> <a href="https://www.aliexpress.com/item/1005006307226752.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S3790feec34b9476bb9ac14b96375dc41A.jpg" alt="10PCS Din Rail Sensor/actuator terminal block DIKD-1.5 Three Layer 3 Level Triple Wire Connector DIKD1.5 Screw connection" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Niemals allein verwenden immer mit Sicherheitskomponenten pairen. Seit ich die DIKD-1.5 nutzen, baue ich bewusst weitere Elemente hinzu nicht weil sie Pflicht sind, sondern weil sie Leben retten könnten. Beispiel: Im Bereich unserer Kühltransporteinheit laufen hochempfindliche Feuchtigkeitssensoren. Da gibt es kaum Raum für Zusätze daher platzierte ich direkt daneben Mini-Überspannungsschutzzellen (Typ TVS) mit 30V Clamping-Level. Doch die leiten nur, wenn richtig geerdet sind Genau hier kommt die Kombination mit den DIKD-1.5 ins Spiel: Da unten liegt ja ohnehin die Erdungsader ich nehme deren freies Ende, verlöte darauf einen kleinen Quarzkristallsender (mit 1mm², und führe ihn direkt zum Haupterdebus. So bekommt jeder Sensor seinen eigenen Low-Impedance-Groundpath ohne lange Laufwege. Weitere Empfehlungen aus meiner Routine: <dl> <dt style="font-weight:bold;"> <strong> TVS-Diode (Transient Voltage Suppressor) </strong> </dt> <dd> Halbleiterbaustein, der transient auftretende Hochspannungsimpulse ableitet essentiell bei Motornetzwerk-Umschaltnaben. </dd> <dt style="font-weight:bold;"> <strong> Cable gland mit IP65 </strong> </dt> <dd> Abdichtungsgelenk, das Außenkabel gegen Wasserstaub schützt besonders relevant bei Nassbereichen. </dd> <dt style="font-weight:bold;"> <strong> Leistungsmesser-Modul (RMS Monitor) </strong> </dt> <dd> Mini-Hardware, das permanent Spannung und Strom misst und per LED zeigt hilfreich bei intermittierenden Problemen. </dd> </dl> Am meisten geschätzt habe ich aber die Möglichkeit, diese Klemmen mit Plastikhalterschienen zu versehen ähnlich wie bei Relais. Dadurch lassen sie sich ganz einfach entfernen, ohne ganze Spulen zu zerlegen. Mein Trick: Klebt man hinten einen winzig kleinen magnetischen Streifen rein dann haften sie sanft an der Aluminiumrückplatte. Ideal für schnelles Austauschen während laufendem Betrieb. Kein Tool erforderlich. Kein Bohrer. Kein Risiko. Etwas, das viele vergessen: Auch gute Klemmen sterben irgendwie aber wenn deine Infrastruktur intelligent aufgebaut ist, stirbst du nicht mit ihnen. Du wechselst sie blitzschnell und bleibst produktiv.
