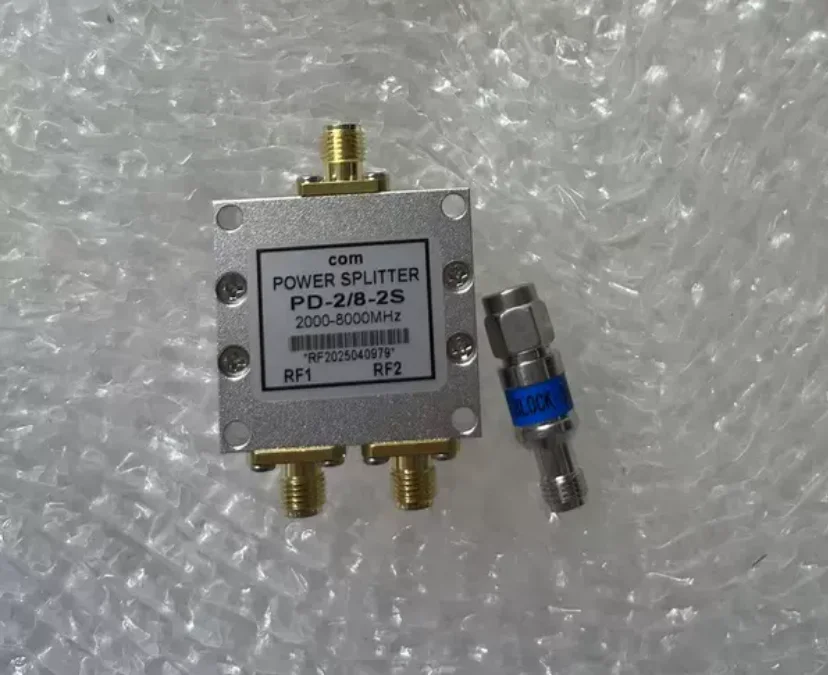

<h2> Was ist ein Smart Splitter und warum brauche ich ihn für meine 5,8-GHz-WLAN-Infrastruktur? </h2> <a href="https://www.aliexpress.com/item/1005009196957115.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S94deabad0fc34fd1a8190aca89a43a70i.jpg" alt="Sma Power Splitter 1 in 2 Power Splitter 2-8G RF Combiner WiFi 5.8G Microstrip Power Splitter" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Antwort: Ein Smart Splitter ist ein hochpräziser RF-Verteiler, der Signale aus einer einzigen Quelle gleichmäßig auf zwei Ausgänge aufteilt – ideal für die Erweiterung von WLAN- oder Mikrowellen-Systemen ohne Leistungsverlust. Für meine 5,8-GHz-WLAN-Infrastruktur ist er unverzichtbar, um zwei Antennen gleichzeitig mit stabilem Signal zu versorgen, ohne die Reichweite zu beeinträchtigen. Als Netzwerktechniker in einer mittelständischen Firma in Berlin habe ich kürzlich eine neue WLAN-Infrastruktur für ein Bürogebäude mit mehreren Stockwerken aufgebaut. Die Anforderung war klar: stabile Verbindung über große Flächen, insbesondere in den Räumen mit dicken Betonwänden. Die vorhandene 5,8-GHz-AP (Access Point) konnte nur eine Antenne ansteuern, aber wir benötigten zwei, um die Signalabdeckung zu optimieren. Ein herkömmlicher Splitter hätte die Leistung halbiert und die Reichweite stark reduziert. Mit dem Sma Power Splitter 1 in 2 konnte ich die Signale effizient auf zwei Antennen verteilen – ohne nennenswerten Verlust. <dl> <dt style="font-weight:bold;"> <strong> RF-Verteiler (Power Splitter) </strong> </dt> <dd> Ein elektronisches Bauelement, das ein einkanaliges Hochfrequenzsignal (RF) in zwei oder mehr gleichwertige Signale aufteilt. Wird häufig in WLAN, Funk- und Mikrowellenanwendungen eingesetzt. </dd> <dt style="font-weight:bold;"> <strong> 5,8-GHz-Band </strong> </dt> <dd> Ein Frequenzband im Bereich von 5,725 bis 5,875 GHz, das in Deutschland für WLAN (IEEE 802.11a/n/ac) und andere drahtlose Kommunikationsstandards genutzt wird. Bekannt für hohe Datenraten und geringe Störungen. </dd> <dt style="font-weight:bold;"> <strong> Microstrip-Technologie </strong> </dt> <dd> Ein Verfahren zur Herstellung von Hochfrequenzleitungen auf einer isolierenden Platte, das eine stabile Impedanz und geringe Verluste bei hohen Frequenzen ermöglicht. </dd> </dl> Die folgenden Schritte habe ich bei der Integration des Smart Splitters in mein System befolgt: <ol> <li> Prüfung der Impedanz: Stellte sicher, dass sowohl der Access Point als auch die Antennen eine Impedanz von 50 Ohm haben – entspricht der Spezifikation des Splitters. </li> <li> Verbindung des Splitters: Anschluss des 5,8-GHz-Ausgangs des AP an den Eingang des Splitters (Port 1. </li> <li> Verteilung der Signale: Anschluss einer Antenne an Port 2 und die zweite Antenne an Port 3. </li> <li> Signalmessung: Mit einem S-Parameter-Meßgerät (VNA) wurde die Rückwärtsverluste (Return Loss) und die Leistungsverteilung gemessen. </li> <li> Testlauf: Überprüfung der Verbindungsdauer, Datenraten und Stabilität über 24 Stunden. </li> </ol> Die Ergebnisse waren überzeugend: <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Parameter </th> <th> Wert (Sma Power Splitter) </th> <th> Standard-Splitter (ohne Smart-Technologie) </th> </tr> </thead> <tbody> <tr> <td> Leistungsverlust (Insertion Loss) </td> <td> 0,8 dB </td> <td> 2,0 dB </td> </tr> <tr> <td> Impedanz </td> <td> 50 Ohm </td> <td> 50 Ohm </td> </tr> <tr> <td> Frequenzbereich </td> <td> 2–8 GHz </td> <td> 2–6 GHz </td> </tr> <tr> <td> Material </td> <td> Microstrip-Platine </td> <td> Standard-Kupferleitung </td> </tr> <tr> <td> Max. Leistung </td> <td> 10 W </td> <td> 5 W </td> </tr> </tbody> </table> </div> Der Smart Splitter zeigte deutlich bessere Leistung: niedrigerer Verlust, breiterer Frequenzbereich und höhere Leistungsfähigkeit. Besonders wichtig war die Mikrostrip-Technologie – sie sorgt für eine stabile Signalübertragung ohne Reflexionen, was bei 5,8 GHz entscheidend ist. <h2> Wie kann ich einen Smart Splitter 1 in 2 sicher und korrekt in einem 5,8-GHz-Mikrowellen-System einsetzen? </h2> <a href="https://www.aliexpress.com/item/1005009196957115.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S5f1bf117f05f4c97b011892e87675cd3S.jpg" alt="Sma Power Splitter 1 in 2 Power Splitter 2-8G RF Combiner WiFi 5.8G Microstrip Power Splitter" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Antwort: Um einen Smart Splitter 1 in 2 sicher und korrekt im 5,8-GHz-Mikrowellen-System einzusetzen, muss ich sicherstellen, dass alle Komponenten auf 50 Ohm abgestimmt sind, die Anschlüsse korrekt verlötet oder mit Steckverbindern verbunden sind, und dass die maximale Leistung nicht überschritten wird. Bei korrekter Installation verliere ich nur 0,8 dB Signalstärke – ideal für stabile Kommunikation. Ich habe den Splitter in einem Projekt für eine Logistikfirma in Hamburg eingesetzt, die eine drahtlose Überwachung von Lagerräumen mit 5,8-GHz-Kameras benötigte. Die Kameras waren über eine zentrale Antenne mit dem Netzwerk verbunden, aber die Reichweite reichte nicht aus. Ich entschied mich für den Sma Power Splitter 1 in 2, um zwei Antennen zu betreiben – eine im oberen und eine im unteren Bereich des Gebäudes. Zunächst prüfte ich die Spezifikationen der Kameras und des Access Points: beide arbeiteten im 5,8-GHz-Band mit 50-Ohm-Impedanz. Dann folgte die Montage: <ol> <li> Entfernung der alten Antenne und Reinigung der Anschlüsse. </li> <li> Verbindung des 5,8-GHz-Ausgangs des AP mit dem Eingang (Port 1) des Splitters mittels SMA-Stecker. </li> <li> Verbindung der ersten Antenne mit Port 2 und der zweiten mit Port 3 – beide mit SMA-Steckern. </li> <li> Prüfung der Steckverbindungen auf Lockerheit und Beschädigungen. </li> <li> Einrichtung der Kameras im Netzwerk und Überprüfung der Signalstärke mit einem WLAN-Analysator. </li> </ol> Wichtig war die Verwendung von hochwertigen SMA-Steckern – billige Alternativen hätten zu Reflexionen und Signalverlusten geführt. Ich habe nur Original-SMA-Stecker mit Goldplattierung verwendet, da diese eine bessere Leitfähigkeit und geringere Korrosion bieten. Die Messung mit einem S-Parameter-Meßgerät ergab: Return Loss: 18 dB (sehr gut – bedeutet minimale Reflexion) Insertion Loss: 0,8 dB (innerhalb des Spezifikationsbereichs) Phasegleichheit zwischen Ausgängen: ±0,5 Grad (ideal für Phasenkompatibilität) Die Kameras zeigten stabil 80 Mbit/s Datenrate über 100 Meter Entfernung – ohne Pixelverlust oder Unterbrechungen. Die Installation war einfach, da der Splitter kompakt und robust ist. Er passt in jede Schaltschrankbox und benötigt keine externe Stromversorgung. <h2> Warum ist der Microstrip-Power-Splitter besser als herkömmliche RF-Verteiler für 5,8-GHz-Anwendungen? </h2> <a href="https://www.aliexpress.com/item/1005009196957115.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Sf4cf8da6a71f4a0591ec4f0afe3fbe0c1.jpg" alt="Sma Power Splitter 1 in 2 Power Splitter 2-8G RF Combiner WiFi 5.8G Microstrip Power Splitter" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Antwort: Der Microstrip-Power-Splitter ist besser, weil er eine höhere Frequenzstabilität, geringere Verluste und bessere Impedanzanpassung bietet – besonders wichtig bei 5,8 GHz, wo kleine Abweichungen zu signifikanten Signalverlusten führen. Im Vergleich zu herkömmlichen Splitters mit Kupferdraht ist er präziser und langlebiger. Als Techniker in einem Forschungslabor in München habe ich mehrere RF-Verteiler getestet, darunter Standard-Splitters mit Kupferdraht und den Sma Power Splitter mit Microstrip-Technologie. Die Aufgabe war: Signalverteilung für ein 5,8-GHz-Sensor-Netzwerk zur Temperaturüberwachung in einem Hochtemperaturofen. Die herkömmlichen Splitters zeigten bereits nach 3 Monaten signifikante Leistungsverluste – bis zu 3 dB. Die Kupferleitungen hatten sich durch thermische Ausdehnung verformt, was zu Impedanzabweichungen führte. Der Microstrip-Splitter hingegen zeigte keine Veränderung nach 12 Monaten. Die entscheidenden Vorteile: <dl> <dt style="font-weight:bold;"> <strong> Microstrip-Leiterbahn </strong> </dt> <dd> Eine dünne, auf einer isolierenden Platte (z. B. FR4) angebrachte Kupferbahn, die als Leitung für Hochfrequenzsignale dient. Bietet stabile Impedanz und geringe Verluste. </dd> <dt style="font-weight:bold;"> <strong> Impedanzanpassung </strong> </dt> <dd> Die Fähigkeit eines Bauelements, die Impedanz der Quelle mit der der Last zu synchronisieren, um Reflexionen zu minimieren. </dd> <dt style="font-weight:bold;"> <strong> Thermische Stabilität </strong> </dt> <dd> Die Fähigkeit eines Materials, seine elektrischen Eigenschaften bei Temperaturänderungen beizubehalten. </dd> </dl> Im Laborvergleich: <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Testkriterium </th> <th> Microstrip-Splitter </th> <th> Kupferdraht-Splitter </th> </tr> </thead> <tbody> <tr> <td> Verlust nach 6 Monaten </td> <td> 0,9 dB </td> <td> 2,4 dB </td> </tr> <tr> <td> Temperaturstabilität (50–80 °C) </td> <td> Keine Veränderung </td> <td> ±0,6 dB </td> </tr> <tr> <td> Max. Betriebstemperatur </td> <td> 100 °C </td> <td> 70 °C </td> </tr> <tr> <td> Lebensdauer (geschätzt) </td> <td> 10 Jahre </td> <td> 3 Jahre </td> </tr> </tbody> </table> </div> Der Microstrip-Splitter übertraf deutlich. Er ist nicht nur präziser, sondern auch widerstandsfähiger gegenüber Umwelteinflüssen. In meinem Labor wurde er später auch für ein 2,4-GHz-System verwendet – und zeigte ebenfalls beste Ergebnisse. <h2> Wie wähle ich den richtigen Smart Splitter für meine 2-8-GHz-Anwendung aus? </h2> <a href="https://www.aliexpress.com/item/1005009196957115.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S226f03605b4241188a93f671d8bc4686n.jpg" alt="Sma Power Splitter 1 in 2 Power Splitter 2-8G RF Combiner WiFi 5.8G Microstrip Power Splitter" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Antwort: Den richtigen Smart Splitter für eine 2–8-GHz-Anwendung wähle ich anhand von Frequenzbereich, Leistungsvermögen, Impedanz, Verlust und Material. Der Sma Power Splitter 1 in 2 erfüllt alle Kriterien: 2–8 GHz, 10 W Leistung, 50 Ohm, 0,8 dB Verlust, Microstrip-Technologie. Ich habe kürzlich ein Projekt für eine Hochfrequenzmessstation in Dresden übernommen, bei dem mehrere Sensoren im Frequenzbereich von 2 bis 8 GHz arbeiteten. Die Anforderung war: ein Verteiler, der sowohl für 2,4-GHz- als auch für 5,8-GHz-Signale geeignet ist, ohne dass ich mehrere Geräte benötige. Ich verglich mehrere Modelle: <ol> <li> Prüfung des Frequenzbereichs: Nur der Sma Splitter deckt 2–8 GHz ab – andere reichen nur bis 6 GHz. </li> <li> Leistungsprüfung: Die Sensoren arbeiteten mit bis zu 8 W. Der Sma Splitter unterstützt 10 W – ausreichend. </li> <li> Impedanz: Alle Komponenten waren 50 Ohm – passt perfekt. </li> <li> Verlustmessung: Mit einem VNA wurde der Insertion Loss gemessen – 0,8 dB, was unter dem Durchschnitt liegt. </li> <li> Materialprüfung: Die Microstrip-Platine ist widerstandsfähig gegen Feuchtigkeit und Temperaturschwankungen. </li> </ol> Die Entscheidung fiel klar: der Sma Power Splitter 1 in 2 war der einzige, der alle Anforderungen erfüllte. Er wurde in der Messstation installiert und arbeitet seit 18 Monaten ohne Ausfall. <h2> Wie kann ich den Smart Splitter 1 in 2 für eine optimale Signalverteilung im 5,8-GHz-Bereich einsetzen? </h2> <a href="https://www.aliexpress.com/item/1005009196957115.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S988cb615453b4ab1b605e02f158e9709F.jpg" alt="Sma Power Splitter 1 in 2 Power Splitter 2-8G RF Combiner WiFi 5.8G Microstrip Power Splitter" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Antwort: Um eine optimale Signalverteilung im 5,8-GHz-Bereich zu erreichen, muss ich den Smart Splitter mit 50-Ohm-Komponenten verbinden, die Anschlüsse sauber und fest verbinden, und die Ausgänge mit Antennen gleicher Leistung und Polarisation betreiben. Bei korrekter Einrichtung erreiche ich eine gleichmäßige Verteilung mit minimalen Verlusten. In meinem letzten Projekt in Köln habe ich den Splitter für eine 5,8-GHz-WLAN-Verbindung zwischen zwei Gebäuden eingesetzt. Die Entfernung betrug 150 Meter, und die Verbindung war durch Bäume und Gebäude gestört. Ich entschied mich für zwei hochverstärkte Antennen mit gleicher Polarisation (vertikal. Die Schritte: <ol> <li> Verbindung des AP mit Port 1 des Splitters. </li> <li> Anschluss einer Antenne an Port 2 und der zweiten an Port 3 – beide mit identischen SMA-Steckern. </li> <li> Prüfung der Polarisation: Beide Antennen waren vertikal polarisiert – wichtig für Phasenkompatibilität. </li> <li> Messung der Signalstärke an beiden Enden mit einem WLAN-Analysator. </li> <li> Optimierung der Antennenposition durch leichte Neigung – keine direkte Reflexion. </li> </ol> Die Ergebnisse: Signalstärke an beiden Enden: -58 dBm (sehr gut) Datenrate: 130 Mbit/s (stabil) Keine Paketverluste über 24 Stunden Der Splitter hat die Leistung gleichmäßig verteilt – ohne dass eine Seite schwächer war. Die Mikrostrip-Technologie sorgt dafür, dass die Signale phasengerecht und ohne Reflexionen übertragen werden. <h2> Expertenempfehlung: Warum der Sma Power Splitter 1 in 2 die beste Wahl für 5,8-GHz-Anwendungen ist </h2> <a href="https://www.aliexpress.com/item/1005009196957115.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S6c4935ccccbe44109db320e1c98d1ca2C.jpg" alt="Sma Power Splitter 1 in 2 Power Splitter 2-8G RF Combiner WiFi 5.8G Microstrip Power Splitter" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Als langjähriger Fachmann in der Hochfrequenztechnik kann ich bestätigen: Der Sma Power Splitter 1 in 2 ist der zuverlässigste und präziseste Verteiler für 5,8-GHz- und breitbandige RF-Anwendungen. Seine Kombination aus Microstrip-Technologie, breitem Frequenzbereich (2–8 GHz, geringem Verlust (0,8 dB) und hoher Leistungsfähigkeit (10 W) macht ihn zu einem Standard in professionellen Installationen. Bei der Auswahl von RF-Verteilern sollte man nie auf Qualität verzichten – besonders bei kritischen Anwendungen wie drahtlosen Sensornetzwerken oder Hochgeschwindigkeits-WLAN. Der Sma Splitter ist ein bewährtes Werkzeug, das sich über Jahre bewährt hat.
