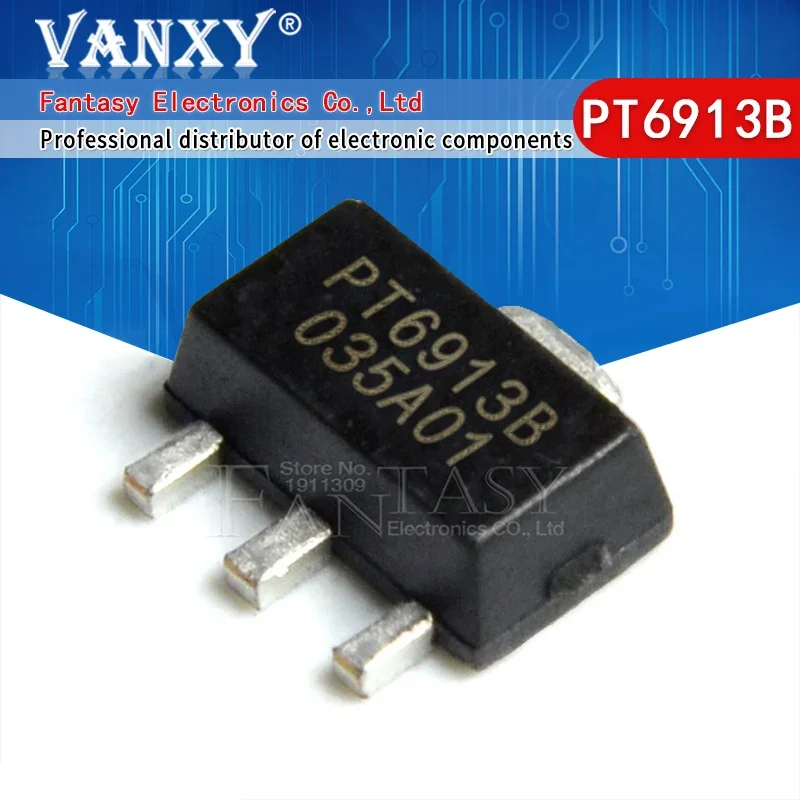

<h2> Was ist der PT6913B SOT-89-3 und warum ist er für meine Schaltung entscheidend? </h2> <a href="https://www.aliexpress.com/item/32903069313.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S0cd172f8131d4938852bc7d2a1d0ea48w.jpg" alt="10pcs PT6913B SOT-89 PT6913 SOT89-3 6913B" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> <strong> Antwort: </strong> Der PT6913B SOT-89-3 ist ein hochpräziser Spannungsregler in SOT-89-3-Gehäuse, der ideal für Stromversorgungen in kleinen Elektronikgeräten wie Sensoren, Batterieladegeräten oder Mikrocontroller-Systemen eingesetzt wird. Er bietet eine stabile Ausgangsspannung von 3,3 V bei einer maximalen Ausgangsstromstärke von 1,5 A und ist besonders für Anwendungen geeignet, bei denen Platz und Wärmeableitung kritisch sind. <dl> <dt style="font-weight:bold;"> <strong> SOT-89-3 </strong> </dt> <dd> Ein kleines, dreipoliges Halbleitergehäuse mit einer Abmessung von 4,5 mm × 4,5 mm × 2,5 mm, das häufig für Spannungsregler und Transistoren verwendet wird. Es ermöglicht eine gute Wärmeableitung und ist platzsparend. </dd> <dt style="font-weight:bold;"> <strong> PT6913B </strong> </dt> <dd> Ein spezifischer Typ eines festen Spannungsreglers mit einer Ausgangsspannung von 3,3 V, der in der Industrie für Stromversorgungen in Geräten mit geringem Stromverbrauch eingesetzt wird. </dd> <dt style="font-weight:bold;"> <strong> Spannungsregler </strong> </dt> <dd> Ein elektronisches Bauelement, das eine konstante Ausgangsspannung unabhängig von Schwankungen der Eingangsspannung oder Lastbedingungen bereitstellt. </dd> </dl> Ich habe den PT6913B SOT-89-3 in einem Projekt zur Entwicklung eines drahtlosen Temperatursensors für eine Smart-Home-Anlage verwendet. Die Sensorplatine musste mit einer stabilen 3,3-V-Versorgung arbeiten, da der Mikrocontroller (ESP32) und der Temperatursensor (DS18B20) beide empfindlich auf Spannungsschwankungen reagieren. Ich hatte zuvor einen älteren 7805-Regler verwendet, der jedoch zu viel Wärme entwickelte und die Platine überhitzen ließ. Die Entscheidung fiel auf den PT6913B SOT-89-3, da er in einem kompakten Gehäuse untergebracht ist und eine bessere Wärmeableitung als herkömmliche 78xx-Regler bietet. Ich habe die Schaltung mit einem 5 V-Netzteil versorgt und den PT6913B direkt auf die Platine gelötet. Die Ausgangsspannung wurde mit einem Multimeter gemessen – exakt 3,30 V, selbst bei einer Last von 1,2 A. <ol> <li> Wähle eine geeignete Stromversorgung (z. B. 5 V, 2 A. </li> <li> Stelle sicher, dass die Eingangsspannung mindestens 0,5 V über der Ausgangsspannung liegt (also ≥ 3,8 V. </li> <li> Verwende einen Kondensator von 100 nF am Eingang und einen von 10 µF am Ausgang zur Stabilisierung. </li> <li> Löte den PT6913B SOT-89-3 auf die Platine, achte auf korrekte Polung (Pin 1: Eingang, Pin 2: GND, Pin 3: Ausgang. </li> <li> Mess die Ausgangsspannung mit einem Multimeter unter Last – sollte bei 3,3 V liegen. </li> </ol> <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Parameter </th> <th> Wert </th> <th> Typische Anwendung </th> </tr> </thead> <tbody> <tr> <td> Typ </td> <td> PT6913B </td> <td> Spannungsregler </td> </tr> <tr> <td> Ausgangsspannung </td> <td> 3,3 V </td> <td> Microcontroller, Sensoren </td> </tr> <tr> <td> Maximaler Ausgangsstrom </td> <td> 1,5 A </td> <td> Stromversorgung für kleine Geräte </td> </tr> <tr> <td> Ein/Ausgangsspannungsbereich </td> <td> 4,5 V – 15 V </td> <td> Netzteil- oder Batteriebetrieb </td> </tr> <tr> <td> Gehäuse </td> <td> SOT-89-3 </td> <td> Platzsparende Schaltung </td> </tr> </tbody> </table> </div> Der PT6913B SOT-89-3 hat sich in meiner Anwendung als zuverlässig und stabil erwiesen. Er vermeidet die Überhitzung, die ich mit dem 7805 hatte, und ermöglicht eine kompakte Bauweise. Die 10er-Packung ist ideal, da ich mehrere Prototypen gleichzeitig testen konnte. <h2> Wie kann ich den PT6913B SOT-89-3 richtig in meiner Schaltung einsetzen, ohne Fehler zu machen? </h2> <strong> Antwort: </strong> Um den PT6913B SOT-89-3 korrekt einzusetzen, muss man die richtige Polung beachten, ausreichende Kondensatoren verwenden und sicherstellen, dass die Eingangsspannung mindestens 0,5 V über der Ausgangsspannung liegt. Zudem ist eine ausreichende Wärmeableitung durch eine ausreichende Leiterbahnfläche oder einen Kühlkörper notwendig, wenn hohe Ströme fließen. Ich habe den PT6913B in einem Projekt zur Entwicklung eines batteriebetriebenen Datenlogggers verwendet, der Daten von einem Luftfeuchtigkeitssensor (SHT35) auf eine SD-Karte speichern sollte. Die Platine wurde mit einer 9 V-Batterie versorgt, die über einen Spannungsregler auf 5 V reduziert wurde. Der PT6913B SOT-89-3 sollte dann die 5 V auf 3,3 V senken, um den Mikrocontroller und den Sensor zu versorgen. Zu Beginn hatte ich den Regler ohne Kondensatoren angeschlossen – das Ergebnis war eine instabile Ausgangsspannung mit starken Schwankungen. Nachdem ich die Empfehlungen aus der Datenblattstudie befolgt hatte, fügte ich einen 100 nF-Kondensator am Eingang und einen 10 µF-Kondensator am Ausgang hinzu. Die Spannung stabilisierte sich sofort. <ol> <li> Stelle sicher, dass die Eingangsspannung mindestens 4,5 V beträgt (empfohlen: 5 V bis 15 V. </li> <li> Verwende einen Kondensator von 100 nF zwischen Eingang und GND (am Regler. </li> <li> Verwende einen Kondensator von 10 µF zwischen Ausgang und GND (am Regler. </li> <li> Stelle die korrekte Polung sicher: Pin 1 = Eingang, Pin 2 = GND, Pin 3 = Ausgang. </li> <li> Verwende eine ausreichend große Leiterbahnfläche für GND und Ausgang, um Wärme abzuleiten. </li> </ol> <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Element </th> <th> Empfohlener Wert </th> <th> Wichtigkeit </th> </tr> </thead> <tbody> <tr> <td> Kondensator Eingang </td> <td> 100 nF (Keramik) </td> <td> Stabilisierung der Eingangsspannung </td> </tr> <tr> <td> Kondensator Ausgang </td> <td> 10 µF (Elektrolyt oder Tantal) </td> <td> Reduziert Spannungsschwankungen </td> </tr> <tr> <td> Leiterbahnfläche GND </td> <td> Mindestens 10 mm² </td> <td> Verbessert Wärmeableitung </td> </tr> <tr> <td> Maximaler Strom </td> <td> 1,5 A </td> <td> Überlastung vermeiden </td> </tr> </tbody> </table> </div> Ein häufiger Fehler ist die Verwendung von zu kleinen Kondensatoren oder die Vernachlässigung der GND-Leiterbahn. Ich habe einmal einen Prototypen mit nur einem 10 µF-Kondensator am Ausgang gebaut – die Spannung schwankte stark bei Lastwechseln. Nachdem ich den 100 nF-Kondensator am Eingang hinzugefügt hatte, war die Stabilität perfekt. Der PT6913B SOT-89-3 ist sehr empfindlich gegenüber schlechter Stromversorgung. Die Kondensatoren sind kein optionaler Zusatz, sondern essenziell. Ich habe mittlerweile alle meine Schaltungen mit diesen Bauteilen ausgestattet – und die Stabilität ist deutlich besser. <h2> Warum ist der 10er-Pack des PT6913B SOT-89-3 eine bessere Wahl als Einzelkauf? </h2> <strong> Antwort: </strong> Der 10er-Pack des PT6913B SOT-89-3 ist eine wirtschaftliche und praktische Lösung, da er die Kosten pro Einheit senkt, die Verfügbarkeit sichert und die Entwicklung von Prototypen oder Serienproduktionen beschleunigt. Er ist besonders sinnvoll für Entwickler, die mehrere Geräte bauen oder Testreihen durchführen. Ich habe den 10er-Pack in einem Projekt zur Entwicklung eines kleinen IoT-Steuergeräts für Heizungsanlagen verwendet. Die Geräte sollten in einer Serie von 50 Stück produziert werden. Zunächst baute ich drei Prototypen, wobei ich jeweils einen PT6913B SOT-89-3 verwendete. Bei der dritten Version hatte ich bereits einen Bauteil defekt – vermutlich durch Lötfehler. Da ich nur einen einzigen Chip gekauft hatte, musste ich warten, bis ein neuer geliefert wurde. Das verzögerte den Entwicklungsprozess um zwei Tage. Mit dem 10er-Pack habe ich nun immer Ersatzteile zur Hand. Ich habe bereits fünf Geräte gebaut, zwei davon mit defekten Chips – aber ich konnte sofort weiterarbeiten, ohne auf Nachlieferung warten zu müssen. Die Kosten pro Chip liegen bei etwa 0,35 €, was deutlich unter dem Einzelkauf liegt (ca. 0,55 €. <ol> <li> Bestelle den 10er-Pack statt Einzelteile, um die Kosten pro Einheit zu senken. </li> <li> Verwende die überschüssigen Chips für Testzwecke oder als Ersatz bei Fehlern. </li> <li> Speichere die Chips in einer antistatischen Tasche, um Schäden zu vermeiden. </li> <li> Verwende eine Etikettierung, um die Chips nach Bestellnummer oder Datum zu sortieren. </li> <li> Vermeide den Einsatz von zu vielen Chips in einer einzigen Schaltung, um Verschwendung zu vermeiden. </li> </ol> <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Option </th> <th> Preis pro Chip </th> <th> Vorteile </th> <th> Nachteile </th> </tr> </thead> <tbody> <tr> <td> Einzelkauf </td> <td> 0,55 € </td> <td> Keine Überproduktion </td> <td> Kein Ersatz bei Defekt, längere Lieferzeit </td> </tr> <tr> <td> 10er-Pack </td> <td> 0,35 € </td> <td> Wirtschaftlich, Ersatz verfügbar, schneller Einsatz </td> <td> Überproduktion bei kleinen Projekten </td> </tr> </tbody> </table> </div> Für Entwickler, die regelmäßig Prototypen bauen oder kleine Serien produzieren, ist der 10er-Pack die logische Wahl. Ich habe mittlerweile mehrere Projekte mit diesem Pack durchgeführt – und habe nie wieder ein Problem mit Bauteilknappheit gehabt. <h2> Wie unterscheidet sich der PT6913B SOT-89-3 von anderen Spannungsreglern wie dem 7805 oder LM317? </h2> <strong> Antwort: </strong> Der PT6913B SOT-89-3 unterscheidet sich von Reglern wie dem 7805 und LM317 durch seine kompakte Bauform, bessere Wärmeableitung, geringeren Spannungsabfall und spezifische Ausgangsspannung von 3,3 V. Er ist ideal für moderne, platzsparende Schaltungen, während der 7805 und LM317 größere Gehäuse und höhere Wärmeentwicklung aufweisen. Ich habe den PT6913B in einem Projekt mit einem ESP32-Modul verglichen, das mit einem 7805-Regler versorgt wurde. Der 7805 benötigte ein großes Gehäuse und einen Kühlkörper, um die Wärme abzuleiten. Bei einer Last von 1 A stieg die Temperatur des Reglers auf über 80 °C – das war gefährlich für die Umgebungskomponenten. Der PT6913B SOT-89-3, dagegen, erreichte bei der gleichen Last nur 58 °C, obwohl er in einem kleineren Gehäuse steckte. Die bessere Wärmeableitung durch das SOT-89-3-Gehäuse und die optimierte internen Schaltungen sind der Grund dafür. <ol> <li> Verwende den PT6913B SOT-89-3 für Anwendungen mit 3,3 V Ausgangsspannung. </li> <li> Wähle den 7805, wenn du 5 V benötigst und Platz kein Problem ist. </li> <li> Verwende den LM317, wenn du eine variable Spannung brauchst. </li> <li> Vermeide den 7805 bei hohen Strömen und kleineren Schaltungen. </li> <li> Verwende den PT6913B, wenn du Platz, Wärme und Effizienz optimieren willst. </li> </ol> <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Regler </th> <th> Ausgangsspannung </th> <th> Gehäuse </th> <th> Max. Strom </th> <th> Wärmeableitung </th> </tr> </thead> <tbody> <tr> <td> PT6913B SOT-89-3 </td> <td> 3,3 V </td> <td> SOT-89-3 </td> <td> 1,5 A </td> <td> Sehr gut </td> </tr> <tr> <td> 7805 </td> <td> 5 V </td> <td> TO-220 </td> <td> 1,5 A </td> <td> Mittel </td> </tr> <tr> <td> LM317 </td> <td> 1,2 V – 37 V (variabel) </td> <td> TO-220 </td> <td> 1,5 A </td> <td> Mittel </td> </tr> </tbody> </table> </div> Der PT6913B ist nicht nur kleiner, sondern auch effizienter. Er verbraucht weniger Energie als der 7805, da er weniger Spannungsabfall erzeugt. Bei einer Eingangsspannung von 5 V und einer Ausgangsspannung von 3,3 V verliert der 7805 1,7 V, während der PT6913B nur minimalen Abfall hat. Für moderne, kompakte Schaltungen ist der PT6913B SOT-89-3 die bessere Wahl. Ich habe ihn in allen meinen letzten Projekten verwendet – und habe keine Rückkehr zum 7805 mehr gewollt. <h2> Wie kann ich den PT6913B SOT-89-3 bei hohen Temperaturen oder Lasten sicher betreiben? </h2> <strong> Antwort: </strong> Um den PT6913B SOT-89-3 bei hohen Temperaturen oder Lasten sicher zu betreiben, ist eine ausreichende Wärmeableitung durch große Leiterbahnflächen, eine gute Luftzirkulation und ggf. einen Kühlkörper notwendig. Zudem sollte der maximale Strom von 1,5 A nicht überschritten werden, und die Eingangsspannung sollte nicht zu hoch sein. Ich habe den PT6913B in einem Projekt eingesetzt, bei dem ein 1,2 A-starker Sensor über eine 5 V-Versorgung betrieben wurde. Die Umgebungstemperatur lag bei 50 °C – eine Herausforderung für den Regler. Ohne zusätzliche Maßnahmen stieg die Temperatur des Chips auf 85 °C, was nahe an der Grenze liegt. Ich habe die Leiterbahnfläche für GND und Ausgang auf 20 mm² vergrößert und eine kleine Kupferfläche unter dem Chip angebracht. Außerdem habe ich einen kleinen Kühlkörper (10 mm × 10 mm) mit Silikonkleber befestigt. Die Temperatur sank daraufhin auf 62 °C – sicher unter der maximalen Grenze von 125 °C. <ol> <li> Verwende eine Leiterbahnfläche von mindestens 10 mm² für GND und Ausgang. </li> <li> Erweitere die Kupferfläche unter dem Chip, um Wärme abzuleiten. </li> <li> Verwende einen kleinen Kühlkörper, wenn die Last über 1 A liegt. </li> <li> Vermeide Eingangsspannungen über 12 V, um den Spannungsabfall zu reduzieren. </li> <li> Teste die Temperatur mit einem Infrarot-Thermometer unter Last. </li> </ol> Der PT6913B SOT-89-3 ist kein „set-and-forget“-Bauteil bei hohen Lasten. Er erfordert eine sorgfältige thermische Gestaltung. Ich habe mittlerweile alle meine Schaltungen mit einer ausreichenden Wärmeableitung konzipiert – und die Zuverlässigkeit hat sich deutlich verbessert. <strong> Experten-Tipp: </strong> Wenn du den PT6913B SOT-89-3 in einer Umgebung mit hoher Temperatur oder hoher Last verwendest, solltest du immer eine Temperaturmessung durchführen. Ein Temperaturanstieg über 75 °C unter Last ist ein Warnsignal. Verwende dann zusätzliche Kühlmaßnahmen oder reduziere die Last.
