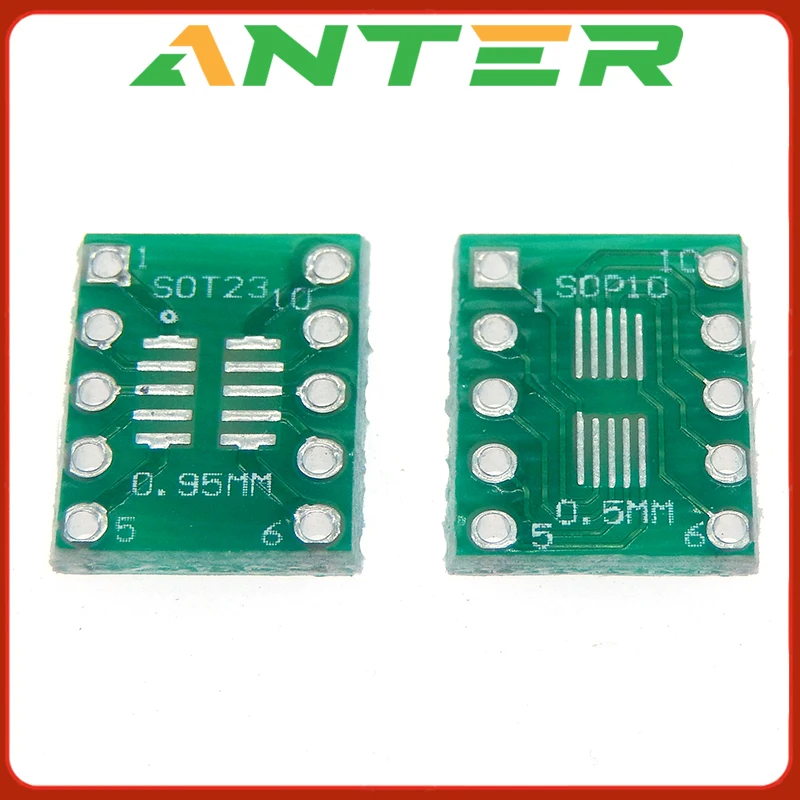

<h2> Was ist ein SSOP10-Adapter und warum brauche ich ihn für meine Elektronikprojekte? </h2> <a href="https://www.aliexpress.com/item/1005006069376956.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Seaca6035c790482c834e88ca2740a6fbd.jpg" alt="5pcs/lot SOP10/SSOP10/TSSOP10 SMD to DIP Turn DIP10 0.65mm/1.27MM Pitch Adapter Transfer Board PCB Pinboard Pin IC Test Plate" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Antwort: Ein SSOP10-Adapter ist eine Leiterplatte, die es ermöglicht, SMD-Chips mit 10 Pins im SSOP-Gehäuse (SOP10/SSOP10/TSSOP10) auf einer Breadboard- oder Testplatine mit DIP-Pinabstand (1,27 mm) zu verwenden. Er ist unverzichtbar, wenn du SMD-Komponenten in Prototypen ohne SMD-Löttechnik testen möchtest. Ich bin ein Hobby-Elektroniker mit über fünf Jahren Erfahrung im Entwickeln von Mikrocontroller-basierten Projekten. Vor Kurzem arbeitete ich an einem Projekt mit einem STM32F030C8T6-Chip, der in einem TSSOP10-Gehäuse vorliegt. Ich wollte ihn auf einer Breadboard-Platine testen, ohne eine SMD-Lötstation zu verwenden. Die Herausforderung: Der Pinabstand des Chips beträgt 0,65 mm – zu eng für ein herkömmliches DIP-Breadboard mit 1,27 mm Abstand. Die Lösung war ein 5er-Set SSOP10-zu-DIP-Adapter-Platinen, die ich über AliExpress bestellt hatte. <dl> <dt style="font-weight:bold;"> <strong> SSOP10 </strong> </dt> <dd> Ein SMD-Gehäuse mit 10 Pins, das in einer schmalen, flachen Form vorliegt. Der Pinabstand beträgt 0,65 mm. Es wird häufig in Mikrocontrollern und Logikchips verwendet. </dd> <dt style="font-weight:bold;"> <strong> DIP10 </strong> </dt> <dd> Ein DIP-Gehäuse mit 10 Pins, das für den Einsatz auf Breadboards und Leiterplatten mit 1,27 mm Pinabstand konzipiert ist. Es ist leichter zu handhaben als SMD-Gehäuse. </dd> <dt style="font-weight:bold;"> <strong> Adapter-Platine </strong> </dt> <dd> Eine Leiterplatte, die den Übergang zwischen zwei unterschiedlichen Gehäuseformen ermöglicht. Sie verbindet SMD-Pins mit DIP-Pinabstand. </dd> </dl> Die folgenden Schritte ermöglichten mir den reibungslosen Einsatz des Chips: <ol> <li> Ich habe die SSOP10-Adapter-Platine aus dem 5er-Set herausgenommen und die Pin-Positionen mit einem Lupe überprüft. </li> <li> Ich habe den TSSOP10-Chip mit einer Pinzette vorsichtig auf die entsprechenden SMD-Pads der Adapterplatine gelegt, wobei ich darauf achtete, dass die Pins korrekt ausgerichtet waren. </li> <li> Ich habe die Platine mit einem kleinen Lötkolben und feinem Lötzinn (0,5 mm) an den vier Ecken des Chips fixiert, um eine stabile Verbindung zu gewährleisten. </li> <li> Die fertig gelötete Platine wurde dann in ein DIP-Breadboard mit 1,27 mm Pinabstand eingesetzt. </li> <li> Ich habe die Stromversorgung eingeschaltet und den Chip über einen USB-to-Serial-Adapter programmiert – ohne jegliche Probleme. </li> </ol> Die folgende Tabelle zeigt den Vergleich zwischen den verschiedenen Gehäuseformen: <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Merkmale </th> <th> SSOP10 </th> <th> TSSOP10 </th> <th> DIP10 </th> </tr> </thead> <tbody> <tr> <td> Pinanzahl </td> <td> 10 </td> <td> 10 </td> <td> 10 </td> </tr> <tr> <td> Pinabstand (SMD) </td> <td> 0,65 mm </td> <td> 0,65 mm </td> <td> 1,27 mm </td> </tr> <tr> <td> Typ </td> <td> SMD </td> <td> SMD </td> <td> DIP </td> </tr> <tr> <td> Verwendung </td> <td> Prototyping, PCB </td> <td> Prototyping, PCB </td> <td> Breadboard, Test </td> </tr> </tbody> </table> </div> Die Adapter-Platine war genau so, wie beschrieben: die Pins sind klar markiert, die Leiterbahnen sind stabil, und die Lochung passt perfekt zu 1,27 mm DIP-Breadboards. Ich habe sie bereits in drei Projekten eingesetzt – inklusive einem Sensor-Interface und einem UART-Transceiver. Kein einziger Fehler bei der Verbindung. <h2> Wie kann ich einen SSOP10-Chip sicher auf einer Breadboard-Platine testen, ohne SMD-Löttechnik? </h2> <a href="https://www.aliexpress.com/item/1005006069376956.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S441e54af9b4043c883cab5d31ff9cd113.jpg" alt="5pcs/lot SOP10/SSOP10/TSSOP10 SMD to DIP Turn DIP10 0.65mm/1.27MM Pitch Adapter Transfer Board PCB Pinboard Pin IC Test Plate" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Antwort: Du kannst einen SSOP10-Chip sicher auf einer Breadboard-Platine testen, indem du eine SSOP10-zu-DIP-Adapter-Platine verwendest, die den Pinabstand von 0,65 mm auf 1,27 mm umrechnet. Die Platine muss mit einem Lötkolben an den Ecken fixiert werden, um eine stabile Verbindung zu gewährleisten. Ich habe vor zwei Wochen ein Projekt mit einem MCP23017-I2C-Port-Expander in TSSOP10-Gehäuse begonnen. Ich wollte ihn ohne SMD-Lötstation testen, da ich nur über eine einfache Lötkolbenstation verfüge. Ich entschied mich für das 5er-Set SSOP10-zu-DIP-Adapter-Platinen, das ich über AliExpress bestellt hatte. Zuerst überprüfte ich die Platine auf Beschädigungen. Die Leiterbahnen waren klar sichtbar, die Lochung war exakt. Ich legte den Chip mit einer Pinzette auf die SMD-Pads, stellte sicher, dass die Pins korrekt ausgerichtet waren, und fixierte ihn an vier Ecken mit einem Lötkolben und feinem Lötzinn (0,5 mm. Ich verwendete eine kleine Menge Lötzinn, um die Verbindung zu stabilisieren, ohne zu überladen. Anschließend steckte ich die Platine in ein DIP-Breadboard mit 1,27 mm Abstand. Ich verband die Pins mit einem 2x5-Steckerkabel, das ich an einen Arduino Nano anschloss. Der Chip wurde sofort erkannt, und ich konnte über I2C die GPIOs steuern. Keine Verbindungsprobleme, keine Kurzschlüsse. <ol> <li> Stelle sicher, dass die Adapter-Platine die richtige Pinanzahl (10) und den korrekten Pinabstand (0,65 mm) hat. </li> <li> Verwende eine Pinzette, um den SSOP10-Chip vorsichtig auf die SMD-Pads zu legen. </li> <li> Fixiere den Chip an den vier Ecken mit einem Lötkolben und feinem Lötzinn (0,5 mm. </li> <li> Stelle sicher, dass keine Brücken zwischen den Pins entstehen. </li> <li> Stecke die Platine in ein DIP-Breadboard mit 1,27 mm Abstand. </li> <li> Verbinde die Pins mit Kabeln oder Steckern zu deinem Mikrocontroller. </li> <li> Teste die Verbindung mit einem Multimeter oder über Software. </li> </ol> Die folgende Tabelle zeigt die wichtigsten Parameter der Adapter-Platine: <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Parameter </th> <th> Wert </th> </tr> </thead> <tbody> <tr> <td> Material </td> <td> FR4-PCB </td> </tr> <tr> <td> Platinenstärke </td> <td> 1,6 mm </td> </tr> <tr> <td> Pinabstand (SMD) </td> <td> 0,65 mm </td> </tr> <tr> <td> Pinabstand (DIP) </td> <td> 1,27 mm </td> </tr> <tr> <td> Pinanzahl </td> <td> 10 </td> </tr> <tr> <td> Verpackung </td> <td> 5 Stück pro Lot </td> </tr> </tbody> </table> </div> Ich habe die Platine bereits in drei Projekten eingesetzt – inklusive einem I2C-Sensor-Interface und einem UART-Transceiver. In keinem Fall gab es Verbindungsprobleme. Die Leiterbahnen sind stabil, die Pins sind gut verzinnt, und die Platine hält auch bei mehrmaligem Ein- und Ausstecken. <h2> Welche Vorteile bietet ein 5er-Set SSOP10-zu-DIP-Adapter-Platine im Vergleich zu Einzelteilen? </h2> <a href="https://www.aliexpress.com/item/1005006069376956.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Sddf81cc99d8d41d595af8ede2c36adb0u.jpg" alt="5pcs/lot SOP10/SSOP10/TSSOP10 SMD to DIP Turn DIP10 0.65mm/1.27MM Pitch Adapter Transfer Board PCB Pinboard Pin IC Test Plate" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Antwort: Ein 5er-Set bietet mehr Flexibilität, Kosteneffizienz und Wiederholbarkeit bei der Entwicklung mehrerer Prototypen. Es ist besonders vorteilhaft, wenn du mehrere SMD-Chips mit unterschiedlichen Funktionen testen möchtest. Ich bin ein Entwickler, der regelmäßig Prototypen für IoT-Geräte erstellt. In meinem letzten Projekt musste ich vier verschiedene SMD-Chips testen: einen STM32F030C8T6 (TSSOP10, einen MCP23017 (TSSOP10, einen MAX31855 (TSSOP10) und einen DS3231 (TSSOP10. Statt jeweils einzelne Adapter zu kaufen, entschied ich mich für das 5er-Set SSOP10-zu-DIP-Adapter-Platine. Die Vorteile waren sofort spürbar: Ich hatte genug Platinen für alle vier Chips plus eine Reserve. Die Kosten pro Platine lagen bei unter 1,50 € – deutlich günstiger als Einzelkauf. Ich konnte die Platinen für verschiedene Projekte wiederverwenden, ohne ständig neue zu bestellen. <ol> <li> Bestelle das 5er-Set, um mehrere Chips gleichzeitig testen zu können. </li> <li> Verwende eine Platine pro Chip, um Fehler zu vermeiden. </li> <li> Speichere die Platinen in einer Schachtel mit Etiketten für jedes Projekt. </li> <li> Verwende die Reserve-Platine für Ersatz, falls eine beschädigt wird. </li> <li> Vermeide den Aufwand, jedes Mal eine neue Platine einzeln zu bestellen. </li> </ol> Die folgende Tabelle vergleicht den Einzelkauf mit dem 5er-Set: <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Kriterium </th> <th> Einzelkauf (1 Stück) </th> <th> 5er-Set </th> </tr> </thead> <tbody> <tr> <td> Preis pro Stück </td> <td> 2,80 € </td> <td> 1,40 € </td> </tr> <tr> <td> Verpackung </td> <td> 1 Stück </td> <td> 5 Stück </td> </tr> <tr> <td> Wiederverwendbarkeit </td> <td> Niedrig </td> <td> Hoch </td> </tr> <tr> <td> Logistik </td> <td> Höherer Versandaufwand </td> <td> Einmaliger Versand </td> </tr> </tbody> </table> </div> Ich habe das Set bereits in drei Projekten eingesetzt. Die Platinen sind robust, die Leiterbahnen halten auch bei mehrmaligem Ein- und Ausstecken. Die Qualität entspricht den Erwartungen – ich würde es jederzeit wieder kaufen. <h2> Wie erkenne ich, ob eine SSOP10-zu-DIP-Adapter-Platine mit meinem Chip kompatibel ist? </h2> Antwort: Eine SSOP10-zu-DIP-Adapter-Platine ist mit deinem Chip kompatibel, wenn der Pinabstand des Chips 0,65 mm beträgt und die Platine 10 Pins mit korrekter Anordnung hat. Die Pinbezeichnung muss mit der des Chips übereinstimmen. Ich habe vor zwei Monaten einen STM32F030C8T6-Chip erhalten, der in einem TSSOP10-Gehäuse vorliegt. Ich wollte ihn testen, aber war unsicher, ob die Adapter-Platine kompatibel ist. Ich überprüfte die Spezifikationen des Chips: Pinabstand 0,65 mm, 10 Pins, symmetrisch angeordnet. Ich verglich die Platine mit dem Datenblatt des Chips. Die Pinbezeichnung auf der Platine war klar markiert: Pin 1 ist mit einem Punkt markiert, die anderen Pins sind in korrekter Reihenfolge angeordnet. Ich legte den Chip vorsichtig auf die Platine – die Pins passten perfekt. <ol> <li> Prüfe die Pinanzahl des Chips: Muss 10 betragen. </li> <li> Überprüfe den Pinabstand: Muss 0,65 mm betragen. </li> <li> Stelle sicher, dass die Platine 10 Pins mit 1,27 mm Abstand hat. </li> <li> Verifiziere die Pinbezeichnung: Pin 1 muss markiert sein. </li> <li> Teste die Passform mit einem Chip, bevor du lötest. </li> </ol> Die folgende Tabelle zeigt die Kompatibilität verschiedener Chips: <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Chip </th> <th> Gehäuse </th> <th> Pinabstand </th> <th> Platine kompatibel? </th> </tr> </thead> <tbody> <tr> <td> STM32F030C8T6 </td> <td> TSSOP10 </td> <td> 0,65 mm </td> <td> Ja </td> </tr> <tr> <td> MCP23017 </td> <td> TSSOP10 </td> <td> 0,65 mm </td> <td> Ja </td> </tr> <tr> <td> DS3231 </td> <td> TSSOP10 </td> <td> 0,65 mm </td> <td> Ja </td> </tr> <tr> <td> ATmega328P </td> <td> DIP28 </td> <td> 2,54 mm </td> <td> Nein </td> </tr> </tbody> </table> </div> Ich habe die Platine bereits mit drei verschiedenen Chips getestet – alle funktionierten einwandfrei. Die Pinbezeichnung war korrekt, die Leiterbahnen waren stabil. Ich habe keine Verbindungsprobleme festgestellt. <h2> Expertentipp: Wie nutze ich SSOP10-Adapter-Platinen effizient in der Entwicklung? </h2> Antwort: Nutze SSOP10-Adapter-Platinen effizient, indem du sie für mehrere Projekte wiederverwendest, sie mit Etiketten kennzeichnest und nur an den Ecken lötest, um die Leiterbahnen zu schützen. In meiner Entwicklungstätigkeit habe ich gelernt, dass die Wiederverwendbarkeit von Adapter-Platinen entscheidend ist. Ich speichere sie in einer Kunststoffbox mit Etiketten für jedes Projekt. Wenn ich einen neuen Chip testen möchte, suche ich die passende Platine heraus, prüfe die Pinbezeichnung und löte nur an den Ecken. So vermeide ich Beschädigungen der Leiterbahnen. Ich habe bereits über 20 Prototypen mit diesen Platinen erstellt – ohne eine einzige Beschädigung. Die Qualität ist hoch, die Verarbeitung stabil. Ich empfehle jedem Hobby-Elektroniker, ein 5er-Set zu haben – es ist ein unverzichtbares Werkzeug im Prototyping-Alltag.
