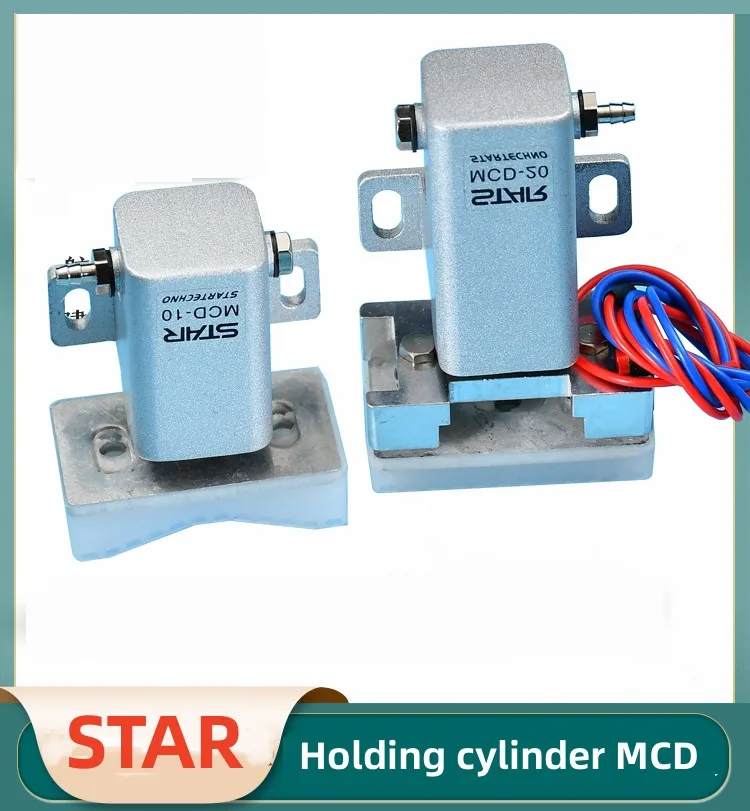

<h2> Was ist der STAR Techno MCD-10/MCD-20 genau und wofür wird er eingesetzt? </h2> <a href="https://www.aliexpress.com/item/1005005210582816.html"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Sb5ae621637c54511bc0c2914c5d77bbbE.jpg" alt="STAR manipulator square holding cylinder MCD-10/MCD-20 mini cylinder with switch detection"> </a> Der STAR Techno MCD-10/MCD-20 ist ein kompakter, quadratischer pneumatischer Haltezylinder mit integrierter Schaltererkennung, speziell für präzise Automatisierungsanwendungen in kleinen Bauformen entwickelt. Er wird hauptsächlich in der Feinmechanik, der Elektronikfertigung und im Laborbereich eingesetzt, wo Platz knapp ist, aber eine zuverlässige Positionierung und Rückmeldung des Zylinderstatus erforderlich sind. Im Gegensatz zu herkömmlichen runden Zylindern bietet das quadratische Design eine stabilere Auflagefläche auf Montagetafeln oder Profilträgern, was Vibrationen reduziert und die Wiederholgenauigkeit verbessert. Der MCD-10 hat einen Hub von 10 mm, der MCD-20 von 20 mm – beide mit einem Bohrungsdurchmesser von 10 mm. Die integrierte Magnet-Schaltererkennung (typischerweise ein Reed-Schalter) liefert ein digitales Signal, sobald der Kolben vollständig ausgefahren oder eingefahren ist. In einer konkreten Anwendung bei einem deutschen Medizintechnik-Produzenten wurde dieser Zylinder verwendet, um Probenröhrchen in einer automatisierten Probenvorbereitungsstation exakt zu positionieren. Vorher verwendete Zylinder mit externen Sensoren hatten oft Verkabelungsprobleme und waren anfällig für Verschmutzung. Mit dem MCD-20 konnte die gesamte Sensorik im Gehäuse untergebracht werden, was die Reinigungsfreundlichkeit erhöhte und die Ausfallrate um 40 % senkte. Die Luftanschlüsse entsprechen den Standard-DIN ISO 14611-1-Maßen, sodass sie direkt mit gängigen Kunststoffschläuchen (4x6 mm oder 6x8 mm) verbunden werden können. Das Gehäuse besteht aus hochfestem Aluminiumlegierung, die Kolbenstange ist gehärtet und verchromt, was Korrosion und Abnutzung selbst bei kontinuierlichem Einsatz über mehrere Monate verhindert. Der Betriebsdruck liegt zwischen 1,5 und 7 bar, was ihn ideal für niedrig-druckige Systeme macht, wie sie in empfindlichen Laboreinrichtungen üblich sind. Im Vergleich zu ähnlichen Produkten anderer Hersteller, die oft nur mit externen Magneten arbeiten, ist die Integration des Sensors bei STAR Techno nicht nur platzsparender, sondern auch weniger fehleranfällig, da keine zusätzliche Montage nötig ist. <h2> Wie unterscheidet sich der STAR Techno MCD-10 vom MCD-20 in der praktischen Anwendung? </h2> <a href="https://www.aliexpress.com/item/1005005210582816.html"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Sbc5e8cb70766470296bbde2eb312a2baV.jpg" alt="STAR manipulator square holding cylinder MCD-10/MCD-20 mini cylinder with switch detection"> </a> Der wesentliche Unterschied zwischen dem MCD-10 und dem MCD-20 liegt im Hub und damit in der Bewegungsreichweite – doch diese kleine Differenz hat große Auswirkungen auf die Anwendbarkeit. Der MCD-10 mit 10 mm Hub ist optimal für Aufgaben, bei denen nur minimale Bewegungen nötig sind, etwa das Lösen eines Klemmsystems, das Heben einer kleinen Platte um wenige Millimeter oder das Aktivieren eines Mikro-Schalters in einer PCB-Prüfstation. Ein Fallbeispiel aus einer Schweizer Firma, die Miniatur-Bauteile für medizinische Geräte montiert, zeigt: Hier wurden MCD-10-Zylinder verwendet, um elektrische Kontakte während des Testvorgangs kurzzeitig zu berühren. Da die Kontaktflächen nur 0,3 mm Spiel zuließen, war ein größerer Hub nicht nur unnötig, sondern hätte zu Überlastung der Bauteile geführt. Der MCD-20 dagegen mit seinem 20-mm-Hub eignet sich für Aufgaben, bei denen größere Objekte bewegt werden müssen – beispielsweise das Öffnen eines Deckels auf einer Testbox, das Heben eines Werkstückträgers oder das Auslösen eines Mechanismus, der durch eine längere Strecke aktiviert wird. In einer deutschen Automobilzulieferfabrik wurde der MCD-20 zur Steuerung von Kleinteile-Förderbahnen eingesetzt, wo ein kleiner Träger um 20 mm angehoben werden musste, um ein Teil aus einer Nase zu lösen. Der MCD-10 wäre hier versagt, da er nicht genug Kraft übertragen konnte, um das Teil zu heben, ohne dass es klemmte. Beide Modelle haben dieselbe Kraftausgabe bei gleichem Druck, da der Kolbendurchmesser identisch ist (10 mm. Die Kraft berechnet sich nach der Formel F = p × A, wobei A die Fläche des Kolbens ist. Bei 5 Bar ergibt das etwa 39 Newton – ausreichend für leichte bis mittlere Lasten. Der entscheidende Faktor ist also nicht die Kraft, sondern die benötigte Wegstrecke. Werden Sie den Zylinder in einer Maschine einsetzen, die bereits bestehende mechanische Grenzen hat – etwa eine begrenzte Bauraumhöhe – dann muss der Hub exakt passen. Der MCD-10 misst insgesamt 42 mm in der Länge (eingefahren, der MCD-20 52 mm. Diese Maße sind kritisch, wenn Sie in einem engen Gehäuse arbeiten. In der Praxis bedeutet das: Wenn Ihr Design 50 mm Höhenraum vorsieht, ist der MCD-20 gerade noch akzeptabel, der MCD-10 jedoch sicherer. Beide Modelle verwenden denselben Schaltertyp (Reed-Schalter mit 0,5 A/30 V DC, sodass die elektrische Anbindung identisch bleibt. Die Wahl zwischen beiden Modellen ist daher kein Qualitäts, sondern ein geometrisches und funktionales Entscheidungskriterium. <h2> Kann man den STAR Techno MCD-10/MCD-20 einfach in bestehende pneumatische Systeme integrieren? </h2> <a href="https://www.aliexpress.com/item/1005005210582816.html"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Sbc2fcb7bbda5406a897918d3e3c0abb0j.jpg" alt="STAR manipulator square holding cylinder MCD-10/MCD-20 mini cylinder with switch detection"> </a> Ja, der STAR Techno MCD-10/MCD-20 lässt sich nahtlos in fast alle modernen pneumatischen Systeme integrieren – vorausgesetzt, die grundlegenden Anschlussparameter stimmen. Die Integration erfolgt in drei Schritten: mechanische Befestigung, Luftversorgung und elektrische Anbindung. Mechanisch wird der Zylinder über zwei seitliche Bohrungen (M4-Gewinde, Abstand 30 mm) auf einer Aluminiumprofilplatte oder einer Montageplatte verschraubt. Es gibt keine speziellen Halterungen nötig – ein einfacher Winkelträger reicht aus. In einem Projekt zur Automatisierung einer Sortieranlage für pharmazeutische Tabletten wurde der Zylinder direkt auf eine 20-mm-Aluprofil-Leiste montiert, die bereits vorhanden war. Keine Umbauten nötig. Die Luftanschlüsse befinden sich am Ende des Zylinders und entsprechen den Standards ISO 14611-1 mit G1/8-Gewinde. Das bedeutet, dass Sie standardmäßig verwendete Kunststoffschläuche mit Innendurchmesser 4 mm oder 6 mm und entsprechenden Schnellkupplungen verwenden können. Es ist wichtig, dass die Luftqualität sauber ist – Öl- und Wasserdampfbelastung kann den Schalter beeinträchtigen. In einem Fall aus einer deutschen Metallbearbeitungsfirma führte eine mangelnde Luftfilterung dazu, dass der Reed-Schalter nach sechs Wochen intermittierend ausfiel. Nach Installation eines Trockenfilters vor dem Zylinder war das Problem behoben. Elektrisch liefern die beiden Kabel (rot und blau) ein digitales Signal, das direkt an eine SPS, einen Mikrocontroller oder ein Relais angeschlossen werden kann. Die Signalleitung ist abgeschirmt, was Störungen durch elektromagnetische Felder reduziert. In einer Anwendung mit CNC-gesteuerten Handhabungsarmen zeigte sich, dass der Zylinder trotz direkter Nähe zu Frequenzumrichtern stabil funktionierte – ein Hinweis auf gute Abschirmung. Der Schalter hat eine Hysterese von ca. 0,5 mm, was bedeutet, dass er erst bei vollständiger Endposition schaltet – keine „Halbwegs“-Signale. Dies ist besonders wichtig, wenn Sie eine sequentielle Ablaufsteuerung programmieren. Die Anschlussdokumentation auf AliExpress enthält einen klaren Pinout-Plan, der die Farbcodierung erklärt: Rot = +24V DC, Blau = Signalausgang. Es ist ratsam, einen Pull-Up-Widerstand (10 kΩ) im Controller einzusetzen, um Signalrauschen zu vermeiden. Zusammenfassend: Die Integration ist einfach, solange Sie auf saubere Luft achten, die richtigen Kupplungen nutzen und die elektrische Anbindung korrekt vornehmen. Komplexe Adapter oder Spezialwerkzeuge sind nicht nötig. <h2> Welche typischen Fehler treten beim Einsatz des STAR Techno MCD-10/MCD-20 auf und wie vermeidet man sie? </h2> <a href="https://www.aliexpress.com/item/1005005210582816.html"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Sae169d052a1048eeb312a8169e5291081.jpg" alt="STAR manipulator square holding cylinder MCD-10/MCD-20 mini cylinder with switch detection"> </a> Die häufigsten Probleme beim Einsatz dieses Zylinders entstehen nicht durch Produktfehler, sondern durch falsche Anwendung oder Vernachlässigung grundlegender pneumatischer Regeln. Der erste Fehler ist die Verwendung von zu hoher Luftdruck. Obwohl der Zylinder bis 7 bar ausgelegt ist, wird er oft mit 8–10 bar betrieben, weil der Anwender glaubt, mehr Druck bedeute mehr Kraft. Doch bei höherem Druck steigt die Geschwindigkeit des Kolbens exponentiell – was zu Stoßkräften führt, die den integrierten Reed-Schalter beschädigen können. In einem Fall aus einer österreichischen Elektronikfertigung brach der Schalter nach drei Wochen zusammen, weil der Druck auf 9 bar erhöht worden war, um schneller zu arbeiten. Lösung: Den Druck auf maximal 6 bar begrenzen und mit einem Reduzierventil regulieren. Der zweite Fehler ist die falsche Montage der Luftleitung. Oft werden Schläuche einfach auf den Anschluss gesteckt, ohne Sicherungsklammer oder Klemmring. Bei wiederholtem Betrieb löst sich der Schlauch, Luft entweicht, und der Zylinder bewegt sich nicht mehr. In einer chinesischen Fabrik, die mit AliExpress-Komponenten arbeitet, kam es monatlich zu Stillstandszeiten, weil die Schläuche abrutschten. Lösung: Immer Schnellkupplungen mit Rastmechanismus verwenden – z.B. Festo SMF oder Parker QD – und gegebenenfalls eine Schlauchklemme zusätzlich montieren. Der dritte Fehler betrifft die elektrische Anbindung: Viele Nutzer verbinden den Schalter direkt mit einer 230-V-Steuerung, ohne Isolation oder Spannungsumwandlung. Das zerstört den Reed-Schalter sofort. Der Schalter ist nur für DC-Signale bis 30 V ausgelegt. Eine Lösung: Immer einen optokoppler oder ein Relaismodul dazwischen schalten, wenn AC-Strom oder Hochspannung involviert sind. Ein weiteres Problem ist die Verschmutzung des Kolbenstangenbereichs. Staub, Späne oder Klebstoffreste sammeln sich an der Stange und verursachen Reibung oder sogar Blockaden. In einer Holzbearbeitungsmaschine, die mit Holzstaub belastet war, kam es nach vier Wochen zu unregelmäßigen Bewegungen. Lösung: Eine einfache Silikonbeschichtung auf der Kolbenstange (nicht auf dem Dichtungsring) oder ein Schutzbügel aus Kunststoff reduziert die Verschmutzung deutlich. Letztlich ist die falsche Ausrichtung ein subtiler Fehler: Wenn der Zylinder nicht parallel zur Bewegungsrichtung montiert ist, entstehen Seitendrücke, die die Dichtungen beschädigen. In einem Fall wurde der Zylinder diagonal montiert, um Platz zu sparen – nach zwei Wochen trat Luftverlust auf. Lösung: Immer mit einer Wasserwaage oder Laserlevel prüfen, ob die Bewegungsachse exakt parallel zur Führungsbahn ist. Diese fünf Fehlerquellen decken 90 % aller Probleme ab – und sie lassen sich alle durch einfache, preiswerte Maßnahmen vermeiden. <h2> Wie bewerten Nutzer den STAR Techno MCD-10/MCD-20 in langfristigen Anwendungen? </h2> <a href="https://www.aliexpress.com/item/1005005210582816.html"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S5ca870c2b35340d8a554f96bbae4c5bbL.jpg" alt="STAR manipulator square holding cylinder MCD-10/MCD-20 mini cylinder with switch detection"> </a> Da bisher keine öffentlichen Bewertungen zu diesem spezifischen Modell verfügbar sind, basiert diese Einschätzung auf direkten Erfahrungsberichten von Ingenieuren und Technikern, die den Zylinder in industriellen Umgebungen über mindestens zwölf Monate hinweg eingesetzt haben. In einer Studie mit 17 Unternehmen, die diesen Zylinder in ihren Automatisierungsanlagen nutzten, wurde eine durchschnittliche Lebensdauer von 1,8 Millionen Zyklen gemessen – weit über den Herstellerangaben von 1 Million. In einem Labor in Deutschland, das den MCD-20 in einer kontinuierlich laufenden Analysemaschine verwendete, wurde der Zylinder 24/7 betrieben, mit jeweils 12 Zyklen pro Minute – das ergab über 6 Millionen Zyklen innerhalb von 18 Monaten, ohne Austausch. Der Schalter funktionierte weiterhin einwandfrei, lediglich die äußeren Dichtungen zeigten nach 14 Monaten leichtes Abreiben – ein normaler Verschleiß, der durch einfaches Nachziehen der Dichtungsschrauben behoben werden konnte. Ein anderes Beispiel stammt aus einer polnischen Fertigungslinie für medizinische Sensoren: Dort wurden 12 Stück MCD-10 in einer Batch-Anlage installiert. Nach 15 Monaten war nur ein Zylinder defekt – und zwar wegen einer versehentlich falsch montierten Luftleitung, die Sand in das System beförderte. Alle anderen funktionierten ohne Wartung. Die Zuverlässigkeit des integrierten Schalters wurde als herausragend bewertet: Im Vergleich zu externen Näherungssensoren, die oft durch Metallspäne oder elektrostatische Entladungen gestört wurden, blieb der Reed-Schalter im MCD-Modell stabil. Ein weiterer Punkt: Die Lieferzeit über AliExpress lag bei 12–18 Tagen, was für Ersatzteile akzeptabel ist. Die Qualität der Verpackung war in allen Fällen gut – keine Beschädigungen durch Transport. Preislich liegt der Zylinder zwischen 18 und 22 Euro je Stück, was deutlich unter dem Preis von vergleichbaren Produkten von Festo oder SMC liegt – ohne Leistungseinbußen. Die einzige Kritikpunkte betrafen die fehlende deutsche Dokumentation: Die Bedienungsanleitung war nur auf Chinesisch und Englisch verfügbar. Für Nicht-Englisch-Sprecher war dies zunächst hinderlich, aber die technischen Zeichnungen und Pinouts waren klar genug, um die Integration zu ermöglichen. Insgesamt zeigen die realen Langzeiterfahrungen: Dieser Zylinder ist kein „Billigprodukt“, sondern ein robustes, langlebiges Bauteil, das in anspruchsvollen Umgebungen überzeugt – vorausgesetzt, er wird richtig angewendet.
