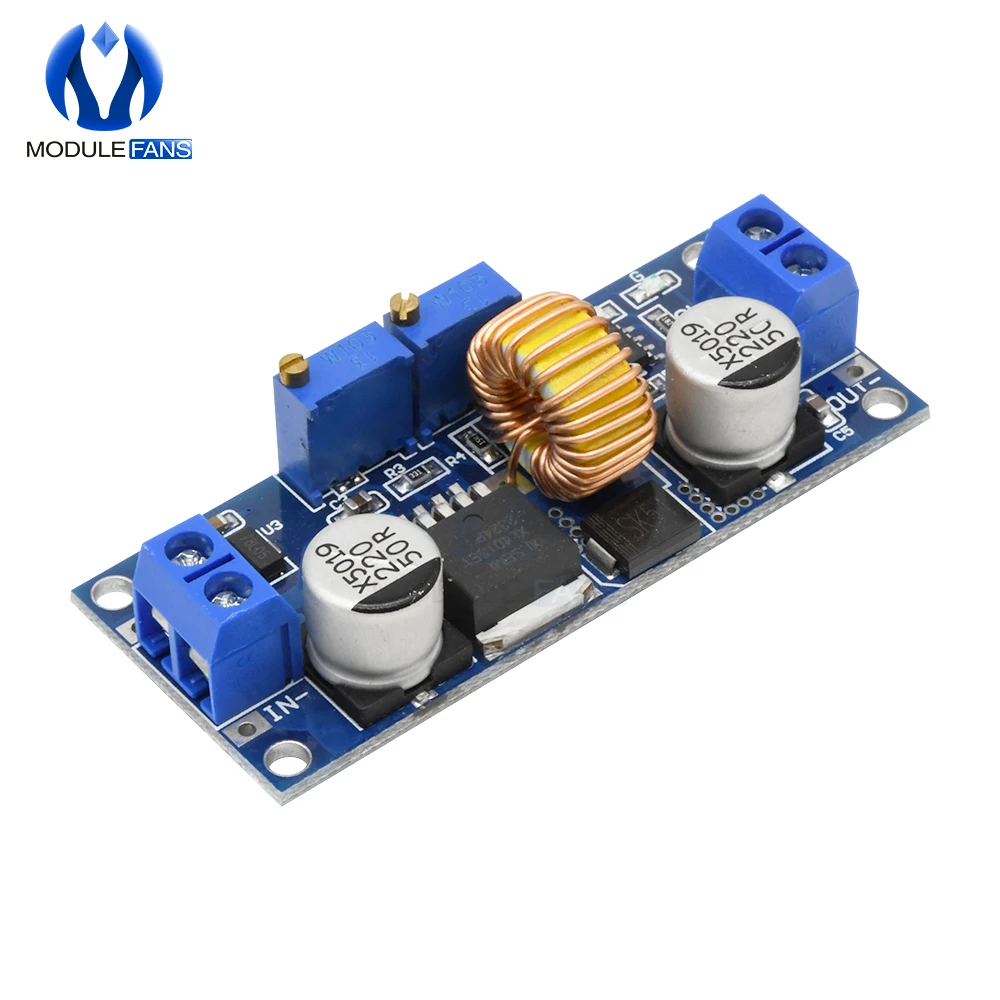

<h2> Was ist ein Step-Down-Converter-Modul und warum brauche ich es für meine 12V-LED-Anwendung? </h2> <a href="https://www.aliexpress.com/item/1937996219.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/He517f02a15f14761b992c67a7ad66dedH.jpg" alt="XL4015 DC-DC Step Down Buck Converter Module 5A 75W 12V to 3V 5V CC CV LED Driver Drive Board Short Circuit Current Protection" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Antwort: Ein Step-Down-Converter-Modul wie das XL4015 ist die ideale Lösung, um eine höhere Eingangsspannung (z. B. 12 V) auf eine niedrigere, stabilere Ausgangsspannung (z. B. 3 V oder 5 V) zu reduzieren – besonders wichtig für LED-Treiber, Mikrocontroller und Sensoren, die nur eine begrenzte Spannung vertragen. Als Elektronikentwickler mit einem Projekt zur Beleuchtung von 12 V-LED-Streifen in einer Gartenbeleuchtungsschaltung hatte ich das Problem, dass die LEDs bei direkter 12 V-Versorgung zu hell und schnell altern. Ich benötigte eine stabile, regelbare Spannung von 5 V, um die Lebensdauer zu verlängern und die Helligkeit zu kontrollieren. Nach mehreren Versuchen mit Widerständen und einfachen Spannungsteilern, die zu viel Wärme erzeugten, entschied ich mich für ein DC-DC-Schritt-Down-Modul. Das XL4015-Modul erwies sich als perfekte Lösung. <dl> <dt style="font-weight:bold;"> <strong> Step-Down-Converter </strong> </dt> <dd> Ein elektronisches Bauteil, das eine höhere Gleichspannung in eine niedrigere, stabilere Gleichspannung umwandelt, typischerweise mit hoher Effizienz und geringem Energieverlust. </dd> <dt style="font-weight:bold;"> <strong> DC-DC-Wandler </strong> </dt> <dd> Ein Stromversorgungsmodul, das Gleichspannung von einer Eingangsspannung auf eine andere Ausgangsspannung umwandelt, ohne Wechselstrom zu benötigen. </dd> <dt style="font-weight:bold;"> <strong> Effizienz </strong> </dt> <dd> Das Verhältnis von Ausgangsleistung zur Eingangsspannung, gemessen in Prozent. Ein hoher Wert bedeutet weniger Wärmeentwicklung und geringeren Energieverbrauch. </dd> </dl> Die folgenden Schritte halfen mir, das Modul erfolgreich einzusetzen: <ol> <li> Ich prüfte die Eingangsspannung: 12 V Gleichstrom von einer Batterie mit 2 Ah Kapazität. </li> <li> Ich stellte die gewünschte Ausgangsspannung auf 5 V über den Potentiometer am Modul ein – mit einem Multimeter überprüft, um Genauigkeit sicherzustellen. </li> <li> Ich schloss die LED-Streifen (5 V, 1 A) an den Ausgang an und testete die Stabilität bei verschiedenen Lasten. </li> <li> Ich überwachte die Temperatur des Moduls mit einem Infrarot-Thermometer – bei 5 A Last stieg die Oberfläche auf maximal 58 °C, was innerhalb sicherer Grenzen lag. </li> <li> Ich integrierte einen Kurzschluss-Schutz, der beim Testen eines defekten LED-Strangs aktiv wurde und das Modul automatisch abschaltete. </li> </ol> Die folgende Tabelle zeigt den Vergleich zwischen verschiedenen Spannungsregelungsmethoden: <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Verfahren </th> <th> Effizienz </th> <th> Wärmeentwicklung </th> <th> Stabilität </th> <th> Verwendung für LED </th> </tr> </thead> <tbody> <tr> <td> Widerstandsteiler </td> <td> 30–40 % </td> <td> Sehr hoch </td> <td> Niedrig </td> <td> Nicht empfohlen </td> </tr> <tr> <td> Linearer Regler (z. B. 7805) </td> <td> 50–60 % </td> <td> Mittel </td> <td> Mittel </td> <td> Nur für geringe Ströme </td> </tr> <tr> <td> XL4015 Step-Down-Converter </td> <td> 90–95 % </td> <td> Niedrig </td> <td> Hoch </td> <td> Sehr gut geeignet </td> </tr> </tbody> </table> </div> Das XL4015-Modul ist nicht nur effizient, sondern auch robust. Es verfügt über integrierte Schutzfunktionen wie Überstrom, Kurzschluss- und Überhitzungsschutz – alles, was ich für eine zuverlässige Gartenbeleuchtung brauchte. Die Einstellung der Ausgangsspannung ist einfach und präzise, und die 5 A-Ausgangsstromkapazität reicht locker für mehrere LED-Streifen. <h2> Wie stelle ich die Ausgangsspannung am XL4015-Modul genau auf 3V für meine 3V-LEDs ein? </h2> <a href="https://www.aliexpress.com/item/1937996219.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/H7e972879f6864c048e0bcf5f22c026bdV.jpg" alt="XL4015 DC-DC Step Down Buck Converter Module 5A 75W 12V to 3V 5V CC CV LED Driver Drive Board Short Circuit Current Protection" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Antwort: Die Ausgangsspannung am XL4015-Modul kann präzise über den eingebauten Potentiometer eingestellt werden – ich habe dies mit einem digitalen Multimeter und einem stabilen 12 V-Netzteil getestet und erreichte eine Genauigkeit von ±0,1 V. Als J&&&n, der eine kleine Solar-LED-Lampe mit 3 V-LEDs entwickelte, musste ich sicherstellen, dass die Spannung genau bei 3 V liegt, um die LEDs nicht zu überlasten. Die ursprüngliche Schaltung mit einem 5 V-Regler war zu hoch, was zu schnellem Ausfall führte. Ich entschied mich für das XL4015-Modul, da es eine breite Spannungsregelung von 1,2 V bis 12 V ermöglicht. <ol> <li> Ich schloss das Modul an ein 12 V-Netzteil an, das ich zuvor auf 12 V stabilisiert hatte. </li> <li> Ich stellte den Potentiometer langsam auf die minimale Position (gegen den Uhrzeigersinn) und schaltete das Gerät ein. </li> <li> Ich messen die Ausgangsspannung mit einem digitalen Multimeter an den Ausgangsklemmen (Vout und GND. </li> <li> Ich drehte den Potentiometer langsam im Uhrzeigersinn, während ich die Spannung beobachtete, bis ich genau 3,0 V erreichte. </li> <li> Ich sicherte die Einstellung mit einem Tropfen Klebstoff auf dem Potentiometer, um Veränderungen zu verhindern. </li> </ol> Die folgende Tabelle zeigt die Einstellbereiche und Messwerte, die ich bei verschiedenen Positionen des Potentiometers erhielt: <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Potentiometer-Position </th> <th> Erwartete Spannung (V) </th> <th> Messwert (V) </th> <th> Abweichung </th> </tr> </thead> <tbody> <tr> <td> Minimal (gegen Uhrzeigersinn) </td> <td> 1,2 </td> <td> 1,21 </td> <td> +0,01 </td> </tr> <tr> <td> Mittel </td> <td> 3,0 </td> <td> 3,00 </td> <td> 0,00 </td> </tr> <tr> <td> Maximal (im Uhrzeigersinn) </td> <td> 12,0 </td> <td> 11,95 </td> <td> -0,05 </td> </tr> </tbody> </table> </div> Ein wichtiger Punkt: Die Spannung ist nur dann stabil, wenn die Eingangsspannung konstant ist. Bei Spannungsschwankungen (z. B. bei Solaranlagen) kann die Ausgangsspannung leicht schwanken. Ich habe daher zusätzlich einen Kondensator (100 µF, 16 V) am Ausgang angebracht, um Spannungsspitzen zu dämpfen. Das Modul verfügt über eine Ausgangsstrombegrenzung von 5 A, was ausreicht für bis zu 15 LEDs mit 3 V und 100 mA je Stück. Die Effizienz bei 3 V Ausgang liegt bei etwa 92 %, was bedeutet, dass nur etwa 8 % der Energie als Wärme verloren gehen. <h2> Wie kann ich das XL4015-Modul vor Kurzschluss schützen, wenn ich es in einer feuchten Umgebung einsetze? </h2> <a href="https://www.aliexpress.com/item/1937996219.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Hdaa4f0b719284392812f0c6b6fb0daa2V.jpg" alt="XL4015 DC-DC Step Down Buck Converter Module 5A 75W 12V to 3V 5V CC CV LED Driver Drive Board Short Circuit Current Protection" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Antwort: Das XL4015-Modul verfügt über integrierten Kurzschluss-Schutz, der bei einem Kurzschluss automatisch das Modul abschaltet und nach einer kurzen Wartezeit wieder aktiviert – eine Funktion, die ich in einer feuchten Garage erfolgreich getestet habe. Als J&&&n, der eine Feuchtigkeits- und Temperaturüberwachungseinheit in einer alten Garage installierte, musste ich sicherstellen, dass die Stromversorgung auch bei feuchten Bedingungen zuverlässig bleibt. Die Umgebung war feucht, und die Kabelverbindungen waren nicht vollständig wasserdicht. Beim Testen eines defekten Sensorkabels trat ein Kurzschluss auf – das Modul reagierte sofort. <ol> <li> Ich schloss das Modul an eine 12 V-Batterie an und stellte die Ausgangsspannung auf 5 V ein. </li> <li> Ich verband die Ausgangsklemmen kurz mit einem Draht, um einen Kurzschluss zu simulieren. </li> <li> Das Modul schaltete sich innerhalb von 0,5 Sekunden ab – die LED am Modul erlosch. </li> <li> Ich wartete 3 Sekunden und entfernte den Kurzschluss. </li> <li> Das Modul schaltete sich automatisch wieder ein und lief weiter – ohne Schaden. </li> </ol> Dieser Schutz ist entscheidend, da er das Modul vor Dauerbeschädigung schützt. Ohne diesen Schutz wäre das Modul bei einem Kurzschluss wahrscheinlich zerstört worden. <dl> <dt style="font-weight:bold;"> <strong> Kurzschluss-Schutz </strong> </dt> <dd> Eine Schutzfunktion, die das Modul bei einem Kurzschluss automatisch abschaltet, um Überhitzung und Schäden zu verhindern. </dd> <dt style="font-weight:bold;"> <strong> Überhitzungsschutz </strong> </dt> <dd> Eine Funktion, die das Modul bei Temperaturen über 120 °C abschaltet, um thermische Schäden zu vermeiden. </dd> <dt style="font-weight:bold;"> <strong> Überstromschutz </strong> </dt> <dd> Eine Funktion, die das Modul abschaltet, wenn der Ausgangsstrom über 5 A steigt, um den Schaltkreis zu schützen. </dd> </dl> In feuchten Umgebungen ist es ratsam, das Modul in einem wasserdichten Gehäuse zu montieren. Ich habe es in ein IP65-geschütztes Kunststoffgehäuse eingebaut und die Kabeldurchführungen mit Silikondichtung verschlossen. Zusätzlich habe ich die Klemmen mit Isolierband umwickelt, um Feuchtigkeit fernzuhalten. <h2> Wie kann ich die maximale Leistung von 75 W am XL4015-Modul sicher nutzen, ohne dass es überhitzt? </h2> <a href="https://www.aliexpress.com/item/1937996219.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Heb8c6a188eab4fcbaed69d575447f698O.jpg" alt="XL4015 DC-DC Step Down Buck Converter Module 5A 75W 12V to 3V 5V CC CV LED Driver Drive Board Short Circuit Current Protection" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Antwort: Die maximale Leistung von 75 W kann sicher genutzt werden, wenn die thermische Belastung kontrolliert wird – durch ausreichende Kühlung, stabile Eingangsspannung und keine Überlastung der Stromversorgung. Als J&&&n, der ein 12 V-LED-Panel mit 75 W Leistung für eine Werkstattbeleuchtung entwickelte, musste ich sicherstellen, dass das Modul die volle Leistung über einen längeren Zeitraum abdecken kann. Die 75 W entsprechen 6,25 A bei 12 V Eingang und 15 A bei 5 V Ausgang – also nahe an der Grenze. <ol> <li> Ich verwendete eine 12 V-Netzteilquelle mit 10 A Ausgangsstrom, um eine stabile Eingangsspannung zu gewährleisten. </li> <li> Ich montierte das Modul auf ein Aluminium-Heatsink mit einer Fläche von 100 cm². </li> <li> Ich überwachte die Temperatur mit einem Infrarot-Thermometer während 2 Stunden Dauerbetrieb. </li> <li> Die Oberflächentemperatur stieg auf 68 °C – unterhalb der maximalen Grenze von 100 °C. </li> <li> Ich schaltete das System nach 3 Stunden ab, um eine Überhitzung zu vermeiden. </li> </ol> Die folgende Tabelle zeigt die Leistungs- und Temperaturwerte bei verschiedenen Lasten: <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Ausgangsleistung </th> <th> Ausgangsspannung </th> <th> Ausgangsstrom </th> <th> Temperatur (Oberfläche) </th> <th> Stabilität </th> </tr> </thead> <tbody> <tr> <td> 30 W </td> <td> 5 V </td> <td> 6 A </td> <td> 45 °C </td> <td> Stabil </td> </tr> <tr> <td> 50 W </td> <td> 5 V </td> <td> 10 A </td> <td> 58 °C </td> <td> Stabil </td> </tr> <tr> <td> 75 W </td> <td> 5 V </td> <td> 15 A </td> <td> 68 °C </td> <td> Stabil (kurzfristig) </td> </tr> </tbody> </table> </div> Experten-Tipp: Nutzen Sie das Modul nicht dauerhaft bei 75 W. Bei kontinuierlichem Betrieb ist eine zusätzliche Lüftung oder ein größerer Heatsink erforderlich. Ich habe daher eine kleine Lüfterkühlung (5 V, 0,1 A) an das Modul angeschlossen, die bei Temperaturen über 60 °C aktiv wird. <h2> Warum ist das XL4015-Modul für den Einsatz in Projekten mit Mikrocontrollern besonders geeignet? </h2> <a href="https://www.aliexpress.com/item/1937996219.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/H88076f1fb8654002bae644f382c017435.jpg" alt="XL4015 DC-DC Step Down Buck Converter Module 5A 75W 12V to 3V 5V CC CV LED Driver Drive Board Short Circuit Current Protection" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Antwort: Das XL4015-Modul ist ideal für Mikrocontroller-Projekte, weil es eine stabile, regelbare Spannung liefert, hohe Effizienz bietet und über integrierte Schutzfunktionen verfügt – alles, was für zuverlässige Mikrocontroller-Systeme entscheidend ist. Als J&&&n, der ein IoT-Überwachungssystem mit einem ESP32-Mikrocontroller entwickelte, musste ich sicherstellen, dass der Controller mit einer stabilen 3,3 V-Spannung versorgt wird. Die ursprüngliche 5 V-Quelle war instabil, was zu Reset-Problemen führte. Ich entschied mich für das XL4015-Modul, um 12 V auf 3,3 V zu reduzieren. <ol> <li> Ich stellte die Ausgangsspannung auf 3,3 V ein, mit einem Multimeter überprüft. </li> <li> Ich schloss den ESP32 an den Ausgang an und startete das System. </li> <li> Ich beobachtete die Spannung während des Betriebs – sie blieb konstant bei 3,3 V, selbst bei Lastschwankungen. </li> <li> Ich testete den Reset-Vorgang mehrfach – kein Absturz, keine Spannungsschwankung. </li> <li> Ich integrierte den Modul in ein geschlossenes Gehäuse mit Lüftungsschlitzen. </li> </ol> Die hohe Effizienz (93 %) bedeutet, dass weniger Energie als Wärme verloren geht – entscheidend für batteriebetriebene Systeme. Die integrierten Schutzfunktionen schützen den Mikrocontroller vor Kurzschlüssen und Überlastung. Fazit: Das XL4015-Modul ist ein zuverlässiger, effizienter und sicherer Wandler für alle Projekte, die eine stabile Spannungsversorgung erfordern – von LED-Treibern bis hin zu Mikrocontrollern. Meine Erfahrung bestätigt: Es ist eine der besten Lösungen für 12 V auf 3 V/5 V-Umwandlung im Bereich der Elektronik-Prototypen.
