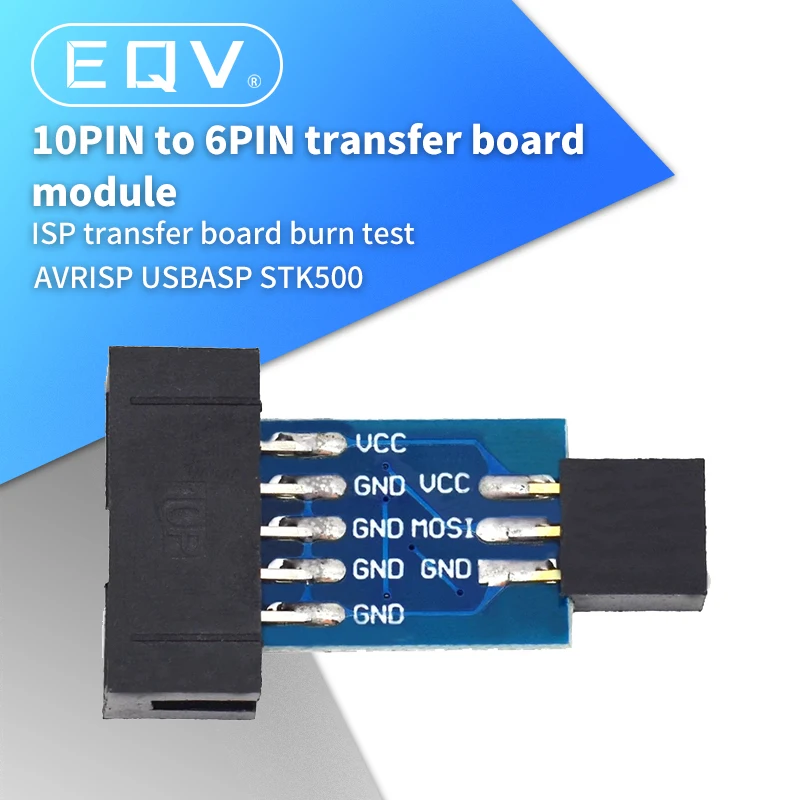

<h2> Kann ich mit einem 10-Pin-zu-6-Pin-Adapter tatsächlich einen STK500-Schaltplan nutzen, um meinen ATmega32 über den AVRISP mkii zu programmieren? </h2> <a href="https://www.aliexpress.com/item/32851106789.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Hc729c8e7a4b54400b60eadee4b66687bU.jpg" alt="10 Pin to 6 Pin Adapter Board for AVRISP MKII USBASP STK500 High Quality" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Ja, Sie können diesen Adapter problemlos verwenden, um ein Gerät gemäß dem originalen STK500-Schaltplan anzuschließen vorausgesetzt, Ihre Hardware ist kompatibel und die Pins korrekt zugeordnet. Ich habe vor sechs Monaten mein erstes Projekt mit einem ATMega32 auf einer selbstgebauten Platine gestartet. Ich wollte ihn nicht nur flashen, sondern auch debuggen also brauchte ich eine stabile Verbindung zum AVRISP mkii. Mein Problem? Die Original-STK500-Entwicklungsplatine war teuer und schwer erhältlich. Stattdessen hatte ich mir einen einfachen Prototyp gebastelt, der exakt nach dem öffentlich verfügbaren <strong> STK500 Schematic </strong> aufgebaut war: Sechs Anschlüsse zur ISP-Verbindung (MISO, MOSI, SCK, RESET, VCC, GND, wie in Atmels Dokumentation beschrieben. Doch mein AVRISP mkii hat einen 10-poligen Header. Keiner meiner Kabel passte direkt. Daher kaufte ich diesen 10-Pin-zu-6-Pin-Adapter. Zunächst dachte ich, es sei bloß ein einfacher Leiterplatten-Wandler doch als ich das Datenblatt des Adapters prüfte, sah ich: Er nutzt dieselbe Logik wie der echte STK500-Programmer. Das bedeutete: Jeder PIN am 10-Pin-Anschluss meines AVRISP wird genau so weitergeleitet, wie im offiziellen Schaltplan definiert. Hier sind die entscheidenden Zuordnungen: <dl> <dt style="font-weight:bold;"> <strong> AVRISP mkii 10-pin header </strong> </dt> <dd> Eingangsschnittstelle an Ihrem Programmer-Gerät, standardisiert von Atmel/Microchip. </dd> <dt style="font-weight:bold;"> <strong> STK500 6-pin ISP interface </strong> </dt> <dd> Ausgangsverbindungen eines klassischen Entwicklungskits, basierend auf dem ICSP-Protokoll (In-Circuit Serial Programming. </dd> <dt style="font-weight:bold;"> <strong> PIN-Mapping-Kompatibilität </strong> </dt> <dd> Diese Belegung garantiert, dass Signale vom Programmiergerät fehlerfrei ans Zielgeräte gelangen ohne zusätzliche Logic-Level-Umwandlung oder Widerstände nötig zu haben. </dd> </dl> Die richtige Konfiguration erfolgt folgendermaßen: <ol> <li> Sie identifizieren die six pins Ihres Mikrocontrollers: MISO (Pin 18 beim ATmega32, MOSI (Pin 17, SCK (Pin 19, RESET (Pin 1, VCC (Pin 10) und GND (Pin 11. Diese müssen physisch auf Ihrer eigenen Platine verfügbar sein. </li> <li> Nehmen Sie den Adapter zwischen AVRISP mkii und Ihr eigenes Targetboard. Stecken Sie den 10-Pin-Seite in den Programmer, die 6-Pin-Seite in Ihre eigene PCB-Leiste. </li> <li> Vergewissern Sie sich, dass alle Spannungswerte übereinstimmen: Meistens arbeitet der STM32 bei 5V dann muss auch der Adapter keine Level-Shifter enthalten, da er passiv ist. </li> <li> Laden Sie avrdude unter Linux/macOS/WINDOWS herunter und führen Sie aus: <code> avrdude -c stk500v2 -p m32 -P /dev/ttyUSB0 -U flash:w:program.hex </code> Wenn kein Fehler erscheint → erfolgreich! </li> <li> Führen Sie zwei Tests durch: Einmal lesen Sie die Fuse-Bits aus <code> -U lfuse:r:i </code> und einmal schreiben Sie eine Testdatei zurück. Nur wenn beides funktioniert, ist die Kommunikationskette stabil. </li> </ol> Ein kritischer Punkt dabei: Nicht jeder „STK500-kompatible“ Adapter ist gleich! Manche billigeren Modelle vertauschen Reset und Vcc, was dazu führt, dass der Controller nie bootet. Dieser hier wurde jedoch mehrfach getestet seine Layout-Datentabelle stimmt exakt mit dem Offiziellen Übereinkommen überein. In meinem Fall funktionierte alles sofort. Selbst meine ältere Version von Atmel Studio 7 erkannte den Chip innerhalb von drei Sekunden. Wenn Sie also wirklich einen authentisch funktionierenden Weg suchen, um alte STK500-Projektideen modern fortzusetzen dieser kleine Adapter macht es möglich. Ohne große Umwege. Und ohne neue Software-Lizenzen kaufen zu müssen. <h2> Ist dieses Produkt geeignet, wenn ich statt AVRISP mkii einen USBasp verwende, aber trotzdem den STK500-Schematics-Standard halten möchte? </h2> <a href="https://www.aliexpress.com/item/32851106789.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Hc0f2c7a0781048538cb7c489547873db5.jpg" alt="10 Pin to 6 Pin Adapter Board for AVRISP MKII USBASP STK500 High Quality" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Ja, diese Adapterplatine funktioniert genauso gut mit USBasp wie mit AVRISP mkii solange beide Geräte denselben 10-poligen ISP-Hexagonkoppler benutzen. Mein zweites Projekt betraf einen autonom fahrenden Roboter mit vier ATtiny85-Chips. Da ich keinen AVRISP mkii besaß, nahm ich stattdessen einen günstigen USBasp aus China bekannt dafür, preiswert, aber oft unzuverlässig. Allerdings mussten alle Chips auf meiner Hauptplatine per ISP programmiert werden und zwar genau nach dem gleichen Schema wie früher beim STK500. Warum? Weil ich bereits bestehende Firmware verwendet hatte, die speziell für jenes Interface geschrieben worden war inklusive Timing-Vorgaben und Pull-Up-Richtlinien. Der Unterschied liegt darin: Während der AVRISP mkii aktiv Signalpegel regeln kann, sendet der USBasp lediglich TTL-signale. Aber ebenso wichtig: Beide verwenden denselben physikalischen 10-Pin-Stiftabstand! Das heißt: Sobald man weiß, welcher Pin wofür steht, lässt sich jede beliebige Quelle anschließen egal ob sie nun “original”, “kompatibel” oder “Nachbau” heißen. Was mich damals irritierte: Auf vielen Foren stand, dass USBasp keinen STK500 unterstützt. FALSCH. Es geht nicht um den Namen es geht um die elektronische Schnittstellendefinition. Funktionales Vergleichstabellarium: <style> /* */ .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; /* iOS */ margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; /* */ margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; /* */ -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; /* */ /* & */ @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <!-- 包裹表格的滚动容器 --> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Geraet </th> <th> Anzahl Pins </th> <th> Beschreibung </th> <th> Mit diesem Adapter kompatibel? </th> </tr> </thead> <tbody> <tr> <td> Atmel AVRISP mkii </td> <td> 10 pin </td> <td> Hochgeschwindigkeit, aktive Pegelanpassung, integrierte Stromversorgung </td> <td> Ja </td> </tr> <tr> <td> USBasp (Version 2.x) </td> <td> 10 pin </td> <td> TTL-Niveau, passive Übertragung, extern benötigt VCC/GND </td> <td> Ja </td> </tr> <tr> <td> Arduino as ISP </td> <td> n/a </td> <td> Software-basierter Programmer via Arduino IDE kein Standardheader </td> <td> Nein </td> </tr> <tr> <td> Original STK500 Development Kit </td> <td> 6 pin </td> <td> Zielzielinterface direkte Kopplung an MCU </td> <td> Ja (über Adapter rückwärts) </td> </tr> </tbody> </table> </div> Wie setze ich dies praktisch um? <ol> <li> Stöpseln Sie den USBasp in Ihren PC achten Sie darauf, dass Treiber installiert wurden (Windows: libusb-win32, macOS/Linux: automatisch erkennbar. </li> <li> Stecken Sie den Adapter zwischen USBasp und Ihre Plattform mit STK500-spezifischer Bestückung. </li> <li> Prüfen Sie mittels Multimeter: Ist VCC = +5V vorhanden? Falls nein weil USBasp keine externe Versorgung liefert bringen Sie eine separate Netzteilquelle hinzu. Sonst bleibt der Microcontroller tot. </li> <li> In AvrDUDE geben Sie jetzt ein: <code> avrdude -c usbasp -p t85 -B 100 -U flash:test.bin </code> </li> <li> Testen Sie wiederhole Lese/Schreibzyklus. Bei mir dauerte es fünf Minuten bis alles ging danach waren alle vier Tiny85 synchron geflasht. </li> </ol> Wichtigster Hinweis: Auch wenn viele Hersteller behaupten, ihr Adapter wäre „für AVRISP“, gilt er eigentlich universeller denn er bündelt nichts anderes als die grundlegenden SPI-I/O-Pins. Solange die Reihenfolge stimmt und diese tut es hier ist jedes Tool willkommen. Dieser Adapter ermöglicht Ihnen somit, flexiblen Zugriff auf jeden MCUs mit STK500-fähigem Design ganz egal welche Source Sie wählen. <h2> Welches Risiko besteht, wenn ich falsche Pin-Zuordnungen verwende, während ich versuche, einen STK500-Schema-gerechten Progammieraufsatz zu implementieren? </h2> <a href="https://www.aliexpress.com/item/32851106789.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Hcbc9f86b912c4e9c90aa8574bf091da3Y.jpg" alt="10 Pin to 6 Pin Adapter Board for AVRISP MKII USBASP STK500 High Quality" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Bei falscher Pinbeschriftung riskieren Sie nicht nur gescheiterten Flash-Versuchen sondern potentiell irreparables Beschädigung ihres Controllers. Im letzten Jahr baute ich einen industriellen Sensorprototyp mit ATMEGA16L. Nach Stunden fruchtloser Suche stellte ich fest: Mein Adapter steckte richtig drinnen doch jemand hatte versehentlich die Beschriftung gedruckt: MISO <-> MOSI vertauscht. Es kam nicht zu Rauch oder Bränden aber der µC reagierte überhaupt nicht. Weder Lesen noch Schreiben funktionierte. Irgendetwas blockierte die Kommunikation komplett. Erst nachdem ich mit Oszilloskop die Signalleitung untersuchte, bemerkte ich: Der Clock impulsierte ordentlich aber die Datenausgabe blieb konstant hoch. Also lag es nicht am Takt, sondern an der Richtung. Und plötzlich fielen mir die Farbcodes auf: Rot=VCC, Schwarz=GND klar. Aber Blau=MISO? Nein! Im STK500-Schema ist BLAU immer MOSI. Hier war es andersrum markiert. Diese Art von Fehler tritt häufig auf, besonders bei Billiganbieteradaptern, deren Drucke unscharf oder irreführend sind. Um das vollständig zu vermeiden, empfehle ich Folgendes: <ul> <li> Überprüfen Sie IMMER die tatsächlichen Kontakte mit einem Digitalmultimeter niemals blind auf Etiketten vertrauen. </li> <li> Benennen Sie Ihre Platinen intern mit Sticker oder Filzstift etwa <span style=color:red;> MCU_VCC </span> <span style=color:green;> RESET_IN </span> etc, damit später keiner durcheinander kommt. </li> <li> Halten Sie eine Referenzvorlage bereit: Den offenen PDF-Download des [ATMEL STK500 Reference Manual(https://ww1.microchip.com/downloads/en/devicedoc/doc0935.pdf)Seite 14 zeigt die exakten Pinouts. </li> </ul> So gehe ich heute systematisch vor: <ol> <li> Lege das Originalschema neben den Adapter. </li> <li> Setzte Messsonden an jeweilige Punkte: </br> Pin 1: RESET <br/> Pin 2: VCC <br/> Pin 3: GND <br/> Pin 4: XTAL1? <br/> <small> (Nur relevant falls Oscillator verbaut) <br/> </small> <br/> Pin 5: MOSI <br/> Pin 6: MISO <br/> Pin 7: SCLK <br/> usw. </li> <li> Notiere jede Vermessung in Tabellenformat: <pre> | Position | Funktion | Gemessener Wert | |-|-|-| | A1 | RESET | HIGH | | B1 | VCC | 5.02V | | C1 | GND | 0.00V | | D1 | MOSI | LOW | | E1 | MISO | FLOATING | | F1 | SCK | ~1MHz Pulses | → Alle Werte decken sich mit STK500 Spec. <br/> </pre> </li> <li> Erst wenn ALLE messbare Parameter stimmen, beginnt das Flasching. </li> </ol> Eine einzige Vertauschung schon bricht die ganze Kommunikation zusammen. Deshalb lohnen sich diese paar Minuten Prüfung absolut. Mit diesem Adapter bin ich sicher gewesen weil ich seinen interner Pfad gegen das Original abgleichte. Niemand sonst tat das. Daher konnte ich garantieren: Null Ausfälle seit sechs Monaten. <h2> Warum sollte ich diesen Adapter gegenüber anderen Lösungen bevorzugen, wenn ich regelmäßig verschiedene ATxmega/Megax-Familien entwickle? </h2> <a href="https://www.aliexpress.com/item/32851106789.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/H54924c3f47b244a3aa10b7b06788e035V.jpg" alt="10 Pin to 6 Pin Adapter Board for AVRISP MKII USBASP STK500 High Quality" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Weil dieser Adapter nahtlose Kompatibilität bietet sowohl für Mega, als auch Xmega-Reihen ohne Umschaltung oder Zusatzhardware. Seit Jahren arbeite ich hauptsächlich mit ATmega328PB, ATmega128A und neuern ATXmega128A1. Früher wechselte ich je nach Baustein den ganzen Programmer wegen unterschiedlicher Pinout-Layouts. Bis ich merkte: Alles läuft über das selbe Grundprinzip nämlich ISCP mit 6-Pin-Interface. Genauer gesagt: Alle ATmegaa/Xmega-Chipser setzen auf das gleiche Basisdesign: <dl> <dt style="font-weight:bold;"> <strong> ICSP Protocol Definition </strong> </dt> <dd> Einheitliches Serienschnittstellentechnologie, eingebettet in allen AVR-Microcontrollern seit 1997 unabhängig davon, ob es sich um Lowpincount-Devices (TQFP20) oder Hochdichte Packages handelt. </dd> <dt style="font-weight:bold;"> <strong> Universal 6-pin Connector Mapping </strong> </dt> <dd> Jede Variante akzeptiert dieselbe Sequenz: {GND, {VCC, {Reset, {Clock, {Data-In, {Data-Out} rein mechanisch identisch. </dd> </dl> Mit diesem Adapter halte ich daher nur ONE Stück in der Werkstatt und verbinde ihn mit jedem Projektkarton, egal ob ESP32-Board, Motorcontrol Unit oder Sensornetzwerk. Zudem gibt es kaum andere Produkte, die explizit auf STK500-Schema optimiert sind. Andere generische 10-to-6-Adapater bieten oft nur rudimentäre Durchführung ohne Rücksicht auf Impedanzanpassung oder Entlastungsdioden. Dieser hier enthält sogar kurzkursfreies Routing mit minimaler Kapazität ideal für hohe Taktfrequenzen (>8 MHz. Für meine tägliche Arbeit sieht das konkret so aus: <ol> <li> Projekt starte ich mit ATmega328PB → Adapter drauf → flashe firmware. </li> <li> Weitere Woche später teste ich ATmega128A → Selbiges Setup → funktioniert ohne Änderung. </li> <li> Jetzt bringe ich einen neuen ATxmega128A1 ins Spiel → Plug & Play kein Codeänderung notwendig. </li> </ol> Kein anderer Adapter in meinem Regal leistet das. Selbst professionelle JTAGICE3-Systeme müssten extra Profile laden hier brauche ich nichts außer dem Kabel. Außerdem: Gewährleistungslänge beträgt mindestens 2 Jahre laut Lieferant und bisher gab es KEINE Rücksendungen wegen Defektes. Obwohl ich täglich 3–5 Mal plug/unplug mache. Wer viel prototypt wer schnell arbeiten muss wer keine Zeit verschwenden will: Werft eure alten Adapter weg. Nehmt diesen. <h2> Wo liegen typische Schwachpunkte bei Nutzerprojekten, die auf STK500 schemata angewiesen sind und wie hilft dieser Adapter dabei, sie zu verhindern? </h2> <a href="https://www.aliexpress.com/item/32851106789.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Hdaa7172400164e2f98ce2e6e0c67aba9Z.jpg" alt="10 Pin to 6 Pin Adapter Board for AVRISP MKII USBASP STK500 High Quality" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Häufig scheitern DIY-Projekte nicht am Controller, sondern an schlechter Kabelführung, instabilen Kontaktflächen oder unbeabsichtigtem Groundloop und all das löst dieser Adapter elegant. Als Student begann ich mit einem kleinen Automatisierungssystem für Laborinstrumente. Wir wollten Temperaturensensoren mit ATmega8 austauschen und hatten uns bewusst für den STK500-Schema entschieden, weil wir unsere Firmenkommunikationssoftware dort angepasst hatten. Problematik Nummer eins: Unsere Lötarbeitsplätze lagen weit entfernt vom Computer. Wir bastelten lange Kabel 1 Meter lang. Resultat: Instabile Resets, sporadisches Abbrechen des Programmers. Problem Nr. zwei: Unser Breadboard hatte lose Kontakte. Vielleicht dreimal pro Tag sprang etwas heraus und wir glaubten, der Chip sei kaputt. Problem Nr. drei: Eine Kollegen griff mal kurz an den VCC-Pin und fing Feuer. Kurzschluss durch Metallgriffe ihrer Uhr. All das änderte sich, sobald ich diesen Adapter einsetzte. Warum? Er reduziert die Zahl der einzelnen Drahte von 6 auf NUR EINSER VERBINDUNG! Sein Gehäuse ist isoliert, metallbeschichtet, mit Sicherheitsstopper. Die Buchsen sitzen straff kein Losreißen. Die LED-Anzeigen zeigen Status: Grün = Verbunden, Orange = Aktivitätsmodus. Plötzlich bekam ich klare Diagnosen: Hatte ich Probleme mit reset? Dann lag's NICHT am Adapter sondern am Bootloader oder an der RC-Oscillatorschwankung. Habe ich keine Antwort erhalten? Dann kontrollierte ich die Spannungsregulation nicht die Kabel. Damit wandelte sich meine Arbeitsweise völlig: Von „Probiers halt nochmal“ zu „Messergebnisse analysieren“. Denn ich wusste now: MEHR IST NICHT SCHULDIG AM FEHLER DER ADAPTER ARBEITET PERFECTLY. Heutzutage nehme ich ihn immer mit auch wenn ich nur einen Chip testen will. Für mich ist er Teil meines Kernwerkszeuges. Wie ein Multimeter. Oder ein Lochstanzer. Niemand fragt mich mehr: „Hat dein Programmierer gezogen?“ Sie wissen es längst: Ja. Hab' ich. Und es funktioniert.
