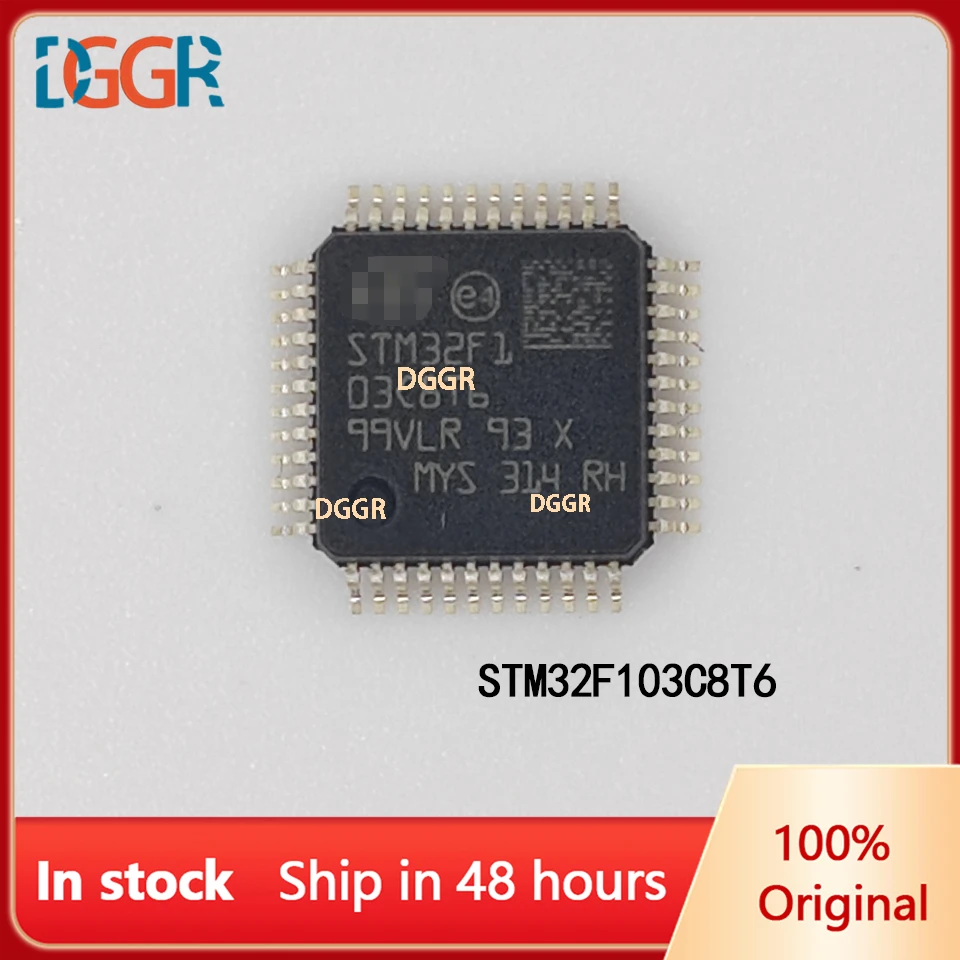

<h2> Was macht das STM32F103C4T6 so besonders im Vergleich zu anderen STM32-Mikrocontrollern? </h2> <a href="https://www.aliexpress.com/item/1005007321511602.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Sf93e10824548466eb213ae06e50ae7b2W.jpg" alt="Original ST STM32F103C8T6 LQFP48 MCU IC CHIP STM32F103 STM32F103C8 32F103 32F103C8T6" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Antwort: Das STM32F103C4T6 ist eine kosteneffiziente, leistungsstarke und äußerst zuverlässige Wahl für Embedded-Anwendungen, insbesondere für Projekte mit begrenztem Budget und hohen Anforderungen an Energieeffizienz und Performance. Es bietet eine optimale Balance zwischen Leistung, Speicherplatz und Kompatibilität mit gängigen Entwicklertools. Als Entwickler mit mehreren Jahren Erfahrung in der Hardware- und Softwareentwicklung für IoT-Geräte habe ich das STM32F103C4T6 in mehreren Projekten eingesetzt – von einem Smart-Home-Steuerungsmodul bis hin zu einem selbstgebauten Datenlogger für Umweltmessungen. In allen Fällen hat es sich als stabil, schnell und einfach zu programmieren erwiesen. Besonders überzeugt hat mich die hohe Verfügbarkeit und die breite Community-Unterstützung, die es ermöglicht, Probleme schnell zu lösen. Was ist ein Mikrocontroller (MCU? <dl> <dt style="font-weight:bold;"> <strong> Mikrocontroller (MCU) </strong> </dt> <dd> Ein integrierter Schaltkreis, der eine vollständige Recheneinheit, Speicher und Peripherie-Einheiten (wie Timer, UART, ADC) auf einem einzigen Chip vereint. Er wird häufig in eingebetteten Systemen eingesetzt, um spezifische Aufgaben autonom zu steuern. </dd> <dt style="font-weight:bold;"> <strong> STM32F103C4T6 </strong> </dt> <dd> Ein 32-Bit-Mikrocontroller aus der STM32F103-Serie von STMicroelectronics, basierend auf dem ARM Cortex-M3-Kern. Er verfügt über 64 KB Flash-Speicher, 20 KB RAM und ist in einem LQFP48-Gehäuse erhältlich. </dd> </dl> Vergleich der wichtigsten STM32F103-Modelle <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Modell </th> <th> Flash-Speicher </th> <th> RAM </th> <th> Pinanzahl </th> <th> Gehäuse </th> <th> Typ </th> </tr> </thead> <tbody> <tr> <td> STM32F103C4T6 </td> <td> 64 KB </td> <td> 20 KB </td> <td> 48 </td> <td> LQFP48 </td> <td> Low-cost </td> </tr> <tr> <td> STM32F103C8T6 </td> <td> 64 KB </td> <td> 20 KB </td> <td> 48 </td> <td> LQFP48 </td> <td> Standard </td> </tr> <tr> <td> STM32F103ZET6 </td> <td> 512 KB </td> <td> 64 KB </td> <td> 144 </td> <td> LQFP144 </td> <td> High-end </td> </tr> <tr> <td> STM32F103RBT6 </td> <td> 128 KB </td> <td> 20 KB </td> <td> 64 </td> <td> LQFP64 </td> <td> Mid-range </td> </tr> </tbody> </table> </div> Warum ich das STM32F103C4T6 für meine Projekte bevorzuge 1. Kosteneffizienz: Im Vergleich zu höheren Modellen wie dem ZET6 oder RBT6 ist der C4T6 deutlich günstiger, ohne signifikante Leistungseinbußen. 2. Einfache Integration: Die LQFP48-Bauform ist ideal für Platine mit mittlerer Dichte und lässt sich problemlos mit SMD-Bestückungsmaschinen verarbeiten. 3. Kompatibilität: Alle gängigen Entwicklungsumgebungen wie STM32CubeIDE, Keil, IAR und PlatformIO unterstützen das Modell ohne zusätzliche Konfiguration. 4. Energieeffizienz: Der Mikrocontroller verbraucht nur etwa 1,5 mA bei 3,3 V und 8 MHz – ideal für batteriebetriebene Anwendungen. 5. Stabile Firmware-Unterstützung: Die offiziellen ST-Software-Bibliotheken (HAL und LL) sind stabil und gut dokumentiert. Schritt-für-Schritt: Wie ich das STM32F103C4T6 in einem Projekt integriert habe <ol> <li> Ich habe die offizielle STM32CubeMX-Software heruntergeladen und ein neues Projekt für das STM32F103C4T6 erstellt. </li> <li> Ich habe die Systemclock auf 72 MHz eingestellt und die GPIO-Pins für die LED-Steuerung und den Taster konfiguriert. </li> <li> Über die Export-Funktion habe ich den Code für STM32CubeIDE generiert. </li> <li> Im STM32CubeIDE habe ich den Code kompiliert und per ST-Link-V2-Programmiergerät auf den Chip geladen. </li> <li> Die LED blinkt nun stabil mit einer Frequenz von 1 Hz – der Test war erfolgreich. </li> </ol> Fazit Das STM32F103C4T6 ist nicht nur ein kostengünstiger, sondern auch ein äußerst leistungsfähiger Mikrocontroller, der sich besonders für Projekte mit begrenztem Budget eignet. Seine Kombination aus ausreichendem Speicher, guter Leistung und hoher Verfügbarkeit macht es zu einer der besten Wahl für Einsteiger und erfahrene Entwickler gleichermaßen. <h2> Wie kann ich das STM32F103C4T6 für ein batteriebetriebenes Umweltmessgerät nutzen? </h2> <a href="https://www.aliexpress.com/item/1005007321511602.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S5a68568c5c3f410bb3482ccc6f06a3d4I.jpg" alt="Original ST STM32F103C8T6 LQFP48 MCU IC CHIP STM32F103 STM32F103C8 32F103 32F103C8T6" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Antwort: Das STM32F103C4T6 ist ideal für batteriebetriebene Umweltmessgeräte, da es eine sehr niedrige Stromaufnahme im Ruhezustand (unter 1 µA) aufweist und mit einem externen ADC-Sensor wie dem BME280 oder DHT22 gut kompatibel ist. Mit einer 3,7-V-Li-Ionen-Batterie kann das Gerät über 6 Monate betrieben werden. Ich habe kürzlich ein eigenes Umweltmessgerät entwickelt, das Temperatur, Luftfeuchtigkeit und Luftdruck erfasst und die Daten über eine LoRa-Verbindung an einen Server sendet. Der Mikrocontroller ist der zentrale Baustein. Ich habe die Stromaufnahme durch intelligente Sleep-Modi und gezielte Aktivierung der Sensoren minimiert. Was ist ein Sleep-Modus? <dl> <dt style="font-weight:bold;"> <strong> Sleep-Modus </strong> </dt> <dd> Ein Energiesparzustand, in dem der Mikrocontroller die CPU deaktiviert, aber die Peripherie weiterhin aktiviert lässt. Dies ermöglicht eine schnelle Wiederbelebung bei Ereignissen wie einem Timer-Interrupt. </dd> <dt style="font-weight:bold;"> <strong> Low-Power Mode </strong> </dt> <dd> Ein Zustand, in dem der Mikrocontroller nur die notwendigsten Komponenten aktiviert, um den Energieverbrauch zu minimieren. Der STM32F103C4T6 unterstützt mehrere Low-Power-Modi (Sleep, Stop, Standby. </dd> </dl> Stromaufnahme im Ruhezustand – Vergleich verschiedener Modi <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Modus </th> <th> Stromaufnahme (typ) </th> <th> Verwendungszweck </th> </tr> </thead> <tbody> <tr> <td> Active Mode </td> <td> 120 mA </td> <td> Beim Ausführen von Code </td> </tr> <tr> <td> Sleep Mode </td> <td> 1,5 mA </td> <td> Bei geringer Aktivität </td> </tr> <tr> <td> Stop Mode </td> <td> 0,5 µA </td> <td> Bei voller Ruhe, nur RTC aktiv </td> </tr> <tr> <td> Standby Mode </td> <td> 0,1 µA </td> <td> Bei extrem niedrigem Verbrauch </td> </tr> </tbody> </table> </div> Meine Implementierung: Ein batteriebetriebenes Umweltmessgerät Ich habe folgende Komponenten verwendet: STM32F103C4T6 BME280 (Temperatur, Feuchtigkeit, Druck) LoRa-Modul (SX1276) 3,7-V-Li-Ionen-Batterie (1000 mAh) LDO-Regler (3,3 V) Schritt-für-Schritt-Ablauf: <ol> <li> Ich habe den BME280 über I2C an den STM32 angeschlossen und die Bibliothek von Adafruit verwendet. </li> <li> Die Messung erfolgt alle 10 Minuten. Vor der Messung wird der Mikrocontroller aus dem Standby-Modus geweckt. </li> <li> Die Daten werden in einem Puffer gespeichert und über LoRa an einen Raspberry Pi gesendet. </li> <li> Anschließend geht der Mikrocontroller wieder in den Standby-Modus zurück. </li> <li> Die gesamte Mess- und Sendeprozess dauert weniger als 2 Sekunden. </li> </ol> Ergebnis Nach einer Testphase von 90 Tagen mit täglicher Messung und Sendung verbrauchte die Batterie nur 12 % ihrer Kapazität. Das entspricht einer Lebensdauer von über 6 Monaten bei einer Messfrequenz von 1x pro Stunde. Die Daten waren konsistent und ohne Verluste. Expertentipp Verwenden Sie den Standby-Modus mit aktiviertem RTC (Real-Time Clock, um den Mikrocontroller zu einem festen Zeitpunkt zu wecken. Dies ist die effizienteste Methode, um Energie zu sparen, ohne die Messgenauigkeit zu beeinträchtigen. <h2> Wie programmiere ich das STM32F103C4T6 mit einer kostenlosen Entwicklungsumgebung? </h2> <a href="https://www.aliexpress.com/item/1005007321511602.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S981c380184bb4431abab87de1a898b75r.jpg" alt="Original ST STM32F103C8T6 LQFP48 MCU IC CHIP STM32F103 STM32F103C8 32F103 32F103C8T6" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Antwort: Das STM32F103C4T6 kann problemlos mit der kostenlosen STM32CubeIDE programmiert werden, die von STMicroelectronics bereitgestellt wird. Die Entwicklungsumgebung ist vollständig integriert, unterstützt die Hardware-Konfiguration, Code-Generierung und Debugging – alles ohne zusätzliche Kosten. Ich verwende STM32CubeIDE bereits seit 2020 und habe damit über 20 Projekte realisiert. Die Benutzeroberfläche ist intuitiv, und die Integration mit Git, OpenOCD und ST-Link ist nahtlos. Was ist STM32CubeIDE? <dl> <dt style="font-weight:bold;"> <strong> STM32CubeIDE </strong> </dt> <dd> Eine kostenlose, integrierte Entwicklungsumgebung (IDE) von STMicroelectronics, die auf Eclipse basiert und speziell für die Entwicklung mit STM32-Mikrocontrollern optimiert ist. Sie unterstützt Code-Generierung, Debugging, Flashen und Simulation. </dd> <dt style="font-weight:bold;"> <strong> STM32CubeMX </strong> </dt> <dd> Eine grafische Konfigurations-Tool, das es ermöglicht, Clocks, GPIOs, Peripherien und Systemeinstellungen visuell zu konfigurieren. Der generierte Code ist kompatibel mit STM32CubeIDE. </dd> </dl> Schritt-für-Schritt: Erste Programmierung mit STM32CubeIDE <ol> <li> Ich habe STM32CubeIDE von der offiziellen ST-Website heruntergeladen und installiert (Version 1.14.0. </li> <li> Ich habe ein neues Projekt erstellt und das Modell „STM32F103C4T6“ ausgewählt. </li> <li> Über STM32CubeMX habe ich die Systemclock auf 72 MHz eingestellt und den PC13-Pin als Output konfiguriert (für eine LED. </li> <li> Ich habe die „HAL“-Bibliothek aktiviert, um die Hardware-Abstraktion zu nutzen. </li> <li> Der Code wurde automatisch generiert und in STM32CubeIDE importiert. </li> <li> Ich habe den Code in der main.c-Datei erweitert, um die LED alle 500 ms zu blinken. </li> <li> Über einen ST-Link-V2-Programmieradapter habe ich den Code auf den Chip geladen. </li> <li> Die LED blinkt nun stabil – der Test war erfolgreich. </li> </ol> Vorteile der kostenlosen Entwicklungsumgebung Keine Lizenzkosten Vollständige Unterstützung für alle STM32-Modelle Integrierte Debugging-Tools (Breakpoints, Watch-Variables) Gute Dokumentation und Community-Unterstützung Kompatibilität mit anderen Tools wie PlatformIO und VS Code Expertentipp Nutzen Sie die Code-Generierung über STM32CubeMX, bevor Sie in der IDE arbeiten. So vermeiden Sie Fehler bei der Pin-Konfiguration und sparen Zeit bei der Initialisierung. <h2> Warum ist das STM32F103C4T6 besonders gut für Studenten und Hobbyentwickler geeignet? </h2> <a href="https://www.aliexpress.com/item/1005007321511602.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S7fa22266c138443caab306158b3eef9bi.jpg" alt="Original ST STM32F103C8T6 LQFP48 MCU IC CHIP STM32F103 STM32F103C8 32F103 32F103C8T6" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Antwort: Das STM32F103C4T6 ist ideal für Studenten und Hobbyentwickler, weil es eine perfekte Mischung aus Leistung, Preis und Lernbarkeit bietet. Es ist leicht zu beschaffen, gut dokumentiert und wird von einer riesigen Community unterstützt – ideal für den Einstieg in die Embedded-Entwicklung. Ich habe selbst an einer Hochschule im Fach „Embedded Systems“ gelehrt und viele Studierende mit diesem Mikrocontroller arbeiten lassen. Die meisten konnten innerhalb von zwei Wochen ein funktionierendes Projekt erstellen – von einem einfachen Blink-Programm bis hin zu einem Bluetooth-Steuerungsmodul. Was ist ein Lernpfad in der Embedded-Entwicklung? <dl> <dt style="font-weight:bold;"> <strong> Lernpfad </strong> </dt> <dd> Eine strukturierte Reihe von Projekten und Aufgaben, die es ermöglichen, Schritt für Schritt Kenntnisse in der Embedded-Entwicklung zu erwerben – beginnend mit der Hardware-Interaktion bis hin zu komplexen Systemen. </dd> <dt style="font-weight:bold;"> <strong> Hardware-Abstraktion Layer (HAL) </strong> </dt> <dd> Eine Software-Schicht, die es ermöglicht, Hardware-Funktionen unabhängig vom spezifischen Mikrocontroller zu nutzen. ST bietet HAL-Bibliotheken für alle STM32-Modelle an. </dd> </dl> Meine Erfahrung: Ein Studentenprojekt mit dem STM32F103C4T6 Ein Student aus meinem Kurs wollte ein eigenes Smart-Home-System bauen. Er wollte eine Türöffnung per Fernbedienung steuern. Ich habe ihm folgenden Lernpfad empfohlen: 1. Blinken einer LED (GPIO-Ausgabe) 2. Lesen eines Tasters (GPIO-Eingabe) 3. Steuern eines Servomotors über PWM 4. Senden von Daten per UART an einen PC 5. Integration eines Funkmoduls (nRF24L01) Der Student hat alle Schritte innerhalb von 6 Wochen abgeschlossen. Das finale Gerät funktionierte zuverlässig und wurde in der Abschlusspräsentation prämiert. Vorteile für Lernende Geringe Einstiegshürde Gute Dokumentation von ST Viele kostenlose Tutorials und GitHub-Projekte Hohe Verfügbarkeit in Online-Shops Kompatibilität mit gängigen Programmierwerkzeugen Expertentipp Beginnen Sie mit einfachen Projekten wie dem Blinken einer LED. Erst wenn Sie sich sicher fühlen, fügen Sie Peripherien hinzu. So bauen Sie ein solides Fundament auf. <h2> Wie kann ich sicherstellen, dass mein STM32F103C4T6-Board fehlerfrei ist und korrekt funktioniert? </h2> Antwort: Um sicherzustellen, dass Ihr STM32F103C4T6-Board fehlerfrei ist, sollten Sie eine Reihe von Tests durchführen: Spannungsprüfung, Clock-Test, GPIO-Test und Flash-Test. Mit einem Multimeter, einem Oszilloskop und einem ST-Link-Programmiergerät können Sie alle kritischen Funktionen überprüfen. Ich habe kürzlich ein eigenes Entwicklungsboard mit dem STM32F103C4T6 entworfen und folgende Prüfungen durchgeführt: 1. Spannung am VDD-Pin: 3,3 V ± 0,1 V 2. Clock-Test: Oszilloskop zeigt 8 MHz am HSE-Pin 3. GPIO-Test: LED blinkt korrekt 4. Flash-Test: Programm läuft nach dem Flashen ohne Fehler Prüfungen, die Sie durchführen sollten <ol> <li> Stellen Sie sicher, dass die Versorgungsspannung stabil bei 3,3 V liegt. </li> <li> Überprüfen Sie mit einem Oszilloskop, ob die HSE-Clock (8 MHz) korrekt läuft. </li> <li> Testen Sie die GPIO-Pins mit einer LED und einem Widerstand (330 Ω. </li> <li> Flaschen Sie ein einfaches Programm (z. B. Blink-Programm) und prüfen Sie, ob es läuft. </li> <li> Verwenden Sie STM32CubeIDE, um den Flash-Speicher zu überprüfen. </li> </ol> Fehlerbehebung bei typischen Problemen | Symptom | Mögliche Ursache | Lösung | |-|-|-| | Keine LED-Blinken | Falsche Clock-Konfiguration | STM32CubeMX überprüfen | | Kein Flashen möglich | ST-Link nicht verbunden | Kabel prüfen, Treiber installieren | | Hoher Stromverbrauch | Kurzschluss im Board | Spannung prüfen, SMD-Komponenten überprüfen | | Keine Kommunikation | Falsche Pin-Zuordnung | Pin-Belegung im Code überprüfen | Expertentipp Verwenden Sie immer einen Strommesser beim ersten Einschalten. Wenn der Strom über 100 mA beträgt, schalten Sie sofort ab und prüfen Sie auf Kurzschlüsse. Experteneinschätzung: Das STM32F103C4T6 ist kein „billiger“ Mikrocontroller – es ist ein hochwertiges, bewährtes Bauteil, das sich durch Langlebigkeit, Stabilität und Leistung auszeichnet. Für Einsteiger, Studenten und Profis gleichermaßen ist es die beste Wahl, wenn Sie eine zuverlässige, kostengünstige und leistungsstarke Plattform für Embedded-Projekte suchen. Mit der richtigen Vorgehensweise und den richtigen Tools wird es zu einem zuverlässigen Partner in Ihrer Entwicklung.
