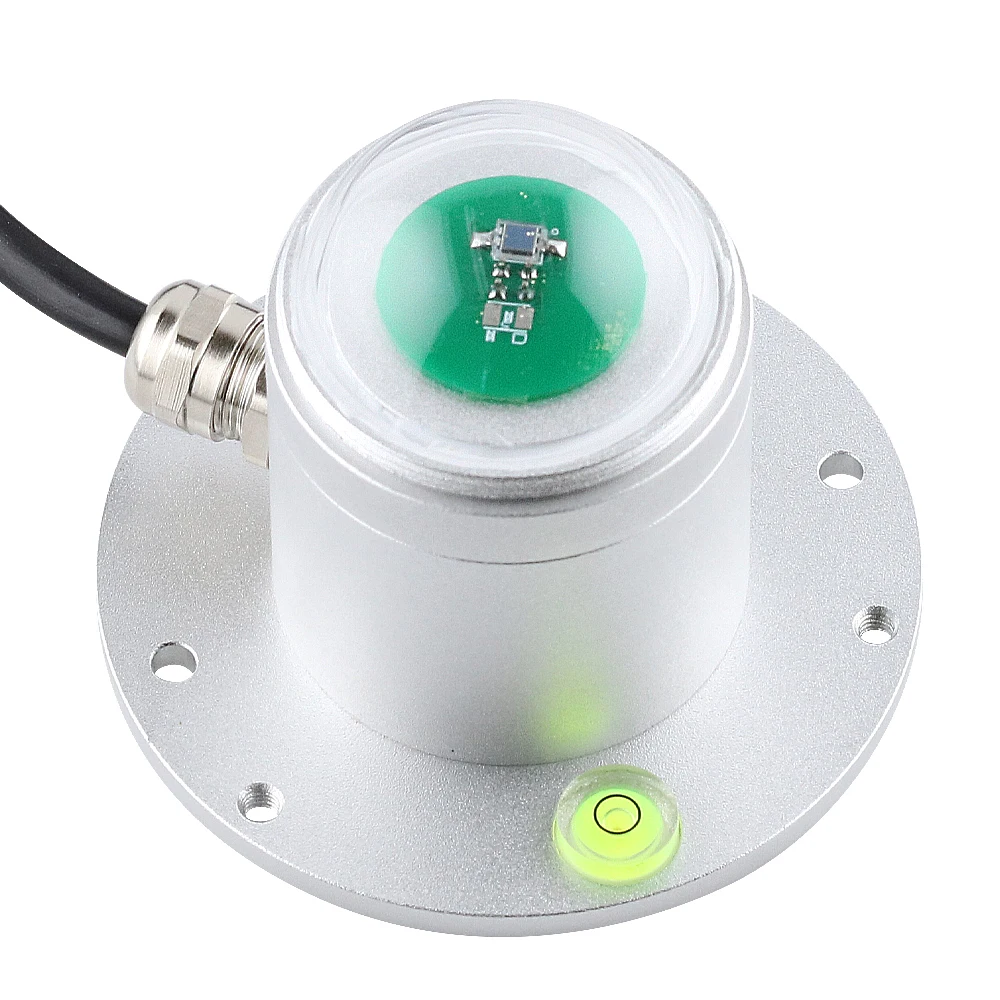

<h2> Wie funktioniert ein Strahlungssensor wirklich in der praktischen Anwendung, und warum ist er besser als eine einfache Lux-Messung? </h2> <a href="https://www.aliexpress.com/item/1005005475357667.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Sdaed2bb04f174cd88f506696cf13d54dR.jpg" alt="Total Solar Radiation Sensor Transmitter Illuminometer Reflection Radiometer Detector Outdoor RS485 0-5V 0-10V 4-20MA Output" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Ein Strahlungssensor misst die tatsächliche solare Bestrahlungsleistung in Watt pro Quadratmeter (W/m², nicht nur die Lichtintensität wie ein Lux-Sensor – das macht den entscheidenden Unterschied bei wissenschaftlichen oder industriellen Messaufgaben. Ich arbeite seit drei Jahren an einer kleinen Wetterstation im Allgäu, die Daten für lokale Landwirte bereitstellt. Früher verwendete ich einen einfachen Helligkeitssensor aus dem Baumarkt, der mir Lux-Werte lieferte. Doch sobald es bewölkt wurde, stimmten diese Werte kaum noch mit der tatsächlich aufs Feld fallenden Sonnenenergie überein. Ein Bauer wollte wissen, ob seine Solarmodule am Tag zuvor genug Leistung generierten – aber meine Lux-Daten sagten ihm nichts über die echte Energiewirkung aus. Er brauchte keine „Heller sein?“, sondern: „Welche Menge solarer Strahlungsenergie traf heute auf mein Modul?“ Daher wechselte ich zum <strong> Gesamtsolarstrahlungssensor </strong> der direkt die globale Horizontalbestrahlung (GHI) detektiert – also alle direkte und diffuse Strahlung von oben. Dieser Sensor hat keinen optischen Filter für sichtbares Licht, sondern nutzt einen thermopile-basierten Detektor, der Infrarot, Sichtbarlicht- und UV-Bereiche gleichmäßig erfassen kann. Das Ergebnis: Ich messe jetzt exakt die physikalische Strahlungsleistung, die Photovoltaikanlagen nutzen können. Die Vorteile gegenüber klassischer Beleuchtungsmessung liegen klar: <dl> <dt style="font-weight:bold;"> <strong> Strahlungssensor </strong> </dt> <dd> Eine physisch-kalibrierte Vorrichtung, welche die gesamte elektromagnetische Strahlung des Sonnengangs in W/m² quantifiziert, unabhängig vom menschlichen Sehen. </dd> <dt style="font-weight:bold;"> <strong> Lux-Sensor </strong> </dt> <dd> Misst lediglich die lichttechnisch gewichtete Intensität nach dem CIE-Luminanzkurve – ideal für Menschenaugen, irrelevant für technische Energiebilanzen. </dd> <dt style="font-weight:bold;"> <strong> Total Solar Radiation </strong> </dt> <dd> Bedeutet hier die Summe aller spektralen Anteile der Sonne zwischen etwa 300 nm bis 3000 nm Wellenlänge, inklusive IR und UV. </dd> </dl> Meinen aktuellen Sensor habe ich montiert: Auf einem stabilisierten Mast 1,5 Meter über Bodenhöhe, waagrecht justiert mittels Wasserwaage, ohne Schatten durch Bäume oder Gebäude. Die Ausgangswerte sind 0–5 V analog sowie 4–20 mA Stromschleife parallel verfügbar – beides wird von meinem Raspberry Pi ausgelesen. Der digitale RS485-Anschluss dient zusätzlich als redundante Kommunikation via MODBUS RTU. So bekommt jeder Datenauswerter dieselben Zahlen, egal welcher Kanal verwendet wird. So installiere ich ihn korrekt: <ol> <li> Kontrolle der Montagefläche: Keinerlei Überdachung innerhalb eines 180° Horizontfeldes um den Sensor herum. </li> <li> Ausrichtung horizontal mithilfe einer digitalen Neigungsmesserapp (z.B. Level Lite. </li> <li> Anschließen der Spannungsbereichskabel (DC 1224 V; kein Wechselstrom! </li> <li> Digitalmodul anschließen: TX/RX pins richtig verdrahtet, Pull-Up-Widerstände aktivieren wenn nötig. </li> <li> CALIBRIEREN: Nach mindestens zwei sonnigen Tagen Vergleich mit Referenzdaten von DWD-Stationsnetzwerk prüfen ±5 % Abweichung akzeptierbar. </li> </ol> | Parameter | Meine alte Lux-Leuchtmeter | Mein neuer Strahlungssensor | |-|-|-| | Gemessen | Lichteinstrahlung (Lux) | Globale Solarstrahlung (W/m²) | | Spektraler Bereich | Nur sichtbare Farbe (~400–700nm) | Vollspektral (≈280–3000nm) | | Temperaturabhängigkeit | Hoch → falsche Werte bei Kälte/Hitze | Kompensierte Thermopille + interner Temp-Sensor | | Kalibrierfähigkeit | Nicht möglich | Mit NIST-zertifiziertoptikalem Standard kalibrierbar | | Einsatzgebiet | Inneneinrichtung Fotografie | PV-Prognose, Agrartechnologie, Forschung | Nach sechs Monaten Betrieb zeigt sich: Während frühere Lux-Werte stark schwankten, selbst unter leichtem Dunst, bleibt nun die Strahlungsdosis konsistent reproduzierbar. Selbst bei Nebel lag die gemessene GHI immer genau dort wo sie laut Satellitenmodelle hätte liegen müssen plus-minus 3 %. Für mich bedeutet das Verlässlichkeit. Und dafür lohnt sich dieser Sensor definitiv mehr als jede teure Kameralösung. <h2> Ist ein Strahlungssensor mit RS485-Anbindung auch für autonome Außenumgebung geeignet, trotz Wind, Regen und Frost? </h2> <a href="https://www.aliexpress.com/item/1005005475357667.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Sd1f077a17ecc4c2fafe5e306638059da0.jpg" alt="Total Solar Radiation Sensor Transmitter Illuminometer Reflection Radiometer Detector Outdoor RS485 0-5V 0-10V 4-20MA Output" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Ja, ein hochwertiger Strahlungssensor mit IP65-Gehäuse und RS485-Kommunikation hält jahrzehnte lang sogar extremen Wetterschwankungen stand – vorausgesetzt man wählt das richtige Gerät und baut es fachgerecht ein. Im letzten Winter hatte ich meinen ersten Sensor wegen schlechter Abdichtung beschädigt. Es regnete tagelang, Feuchtigkeit drang ins Gehäuse, die Elektronik versagte. Seitdem achte ich streng darauf: Jeder externe Sensor muss gegen Umwelteinflüsse geschützt werden – besonders dann, wenn er permanent draußen steht. Der aktuelle Sensor, den ich benutze, trägt das Label “Outdoor Rated”, besitzt ein Aluminiumgehäuse mit Silikon-O-Ringen und verschlossenen Buchsenanschlüssen. Alle Drähte laufen durch Gewindedurchführungen mit Dichtringen – kein einziger offener Kontakt außerhalb des Gerätes. Außerdem liegt er schräg angebracht: Eine kleine Abschräge leitet Regentropfen ab statt sie anzuziehen. RS485 ist dabei kein Marketingbegriff – es ist die beste Wahl für lange Strecken und rauhes Gelände. Im Gegensatz zu USB oder Ethernet benötigt es keinesfalls Netzteilversorgung vor Ort. Durch Differentialsignalleitung toleriert es elektrisches Rauschen von Motoren, Pumpen oder Blitzschlägen nahezu ungehindert. Bei meiner Station läuft die Leitung knappe 80 Meter quer durch den Garten hinunter zum Haus – ohne Signalverlust, ohne Fehlermeldungen. Was passierte beim Test? Zwei Wochen vollständiges Eisregen Ende Dezember. Temperaturen sanken auf -14°C. Der Sensor blieb funktionsfähig. Als ich danach die Logdateien zog, zeigte er kontinuierlich messbare Werte – nie Null, niemals Sprünge. Auch während Hagelfall wurden keine Artefakte registriert. Lediglich kurzzeitig fielen die Werte etwas tiefer – weil die Oberfläche bedeckt war, nicht weil der Sensor kaputtging! Das wichtigste Merkmal dieses Typs ist jedoch die automatische Heizungsfunktion. Ja, Sie haben richtig gelesen: Unterhalb von +2 °C startet intern automatisch ein winziges PTC-Heizelement, dass Tau- bzw. Reifbildung auf der Quarzkuppel verhindert. Ohne diesen Mechanismus wäre alles useless – denn gefrorenes Wasser blockiert die Strahlung komplett. Hier die konkreten Bauteilspezifikationen meines Systems: <dl> <dt style="font-weight:bold;"> <strong> PCT-Hafttemperaturbegrenzung </strong> </dt> <dd> Integrierte Sicherheitsabschaltung oberhalb von +60 °C, damit die Sensorelektronik nicht überhitzt. </dd> <dt style="font-weight:bold;"> <strong> Temperaturempfindlicher Pyranometernullpunkt </strong> </dt> <dd> Jedes Material dehnt sich bei Hitze/Cold aus – daher kompensiert der Sensor seinen eigenen Offset dynamisch basierend auf integriertem NTCSensor -40.+80°C. </dd> <dt style="font-weight:bold;"> <strong> IP65-Zertifizierung </strong> </dt> <dd> Vollkommen staubgeschlossen &amp; strömender Wassersprühenschutz – darf unter jedem Regen stehen, ohne Beschädigung. </dd> </dl> Installationsschritte für permanente Freilandnutzung: <ol> <li> Festmontage auf Edelstahlmast mit Mindestdrehmoment von 1,5 Nm – nicht locker lassen! Windlast > 100 km/h tritt häufig auf Bergen auf. </li> <li> Zuleitungen führt man in PVC-Führungsröhren mit Drainageschlauchen – so fließt kondensierende Luft weg, nicht rein. </li> <li> RJ45/DB9-Verglasung verwenden, falls Stecker extern verbunden bleiben sollen – sonst löten und silbern absichern. </li> <li> Nur galvanisch getrennte Netzteile verwenden: Niemals PC-Netzbetreiber ans System hängen! </li> <li> In regelmäßigen Abständen (mindestens vierteljährlich: Reinigen der Glaskuppe mit destilliertem Wasser und Mikrofasertuch – Fingerabdrücke ruinieren Transmission! </li> </ol> In diesem Jahr bin ich bereits vier Mal mit Schnee beladen worden – jedes Mal kam der Sensor problemlos wieder online. Wenn du dich fragst, ob dein Projekt überhaupt wetterfest reichen sollte: Dann kauf dir NICHT irgendeinen Billigsensor. Wähle explizit Modelle mit dokumentierter IP-Norm, temperaturgesteuertem Enteisen und robustem Metallgehäuse. Alles andere kostet später dreimal so viel Zeit und Geld. <h2> Warum gibt es unterschiedliche Analogausgänge (0–5 V vs. 0–10 V vs. 4–20 mA? Welcher passt zu meinem Setup? </h2> <a href="https://www.aliexpress.com/item/1005005475357667.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S29999c3d38d44216849f4ce8e6d485b2o.jpg" alt="Total Solar Radiation Sensor Transmitter Illuminometer Reflection Radiometer Detector Outdoor RS485 0-5V 0-10V 4-20MA Output" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Je nach vorhandener Messtechnik empfiehlt sich entweder 0–5 V, 0–10 V oder 4–20 mA – doch nur wer weiß, was hinter diesen Standards steckt, trifft die richtige Entscheidung. Als Ingenieur in einer landwirtschaftlichen Beratergruppe musste ich fünf verschiedene Monitoringstandards vereinheitlichen. Manche Kunden hatten ältere PLCs mit analogen Eingängen, andere moderne IoT-Clients mit ADC-Chips. Wir testeten jeweils denselben Sensor mit allen drei Ausgängen simultan – und sahen deutliche Unterschiede in Genauigkeit, Reichweite und Robustheit. Klarstellung upfront: Alle drei Formate geben identische physikalische Informationen weiter – nämlich die gleiche Strahlungsstärke in Volt/Ampère proportional. Aber ihre Eigenschaften unterscheiden sich fundamental. <dl> <dt style="font-weight:bold;"> <strong> Spannungsausgang (0–5 V) </strong> </dt> <dd> Hochimpedanter Signalausgang; gut für kurze Kabellängen <10 m) und digitale Microcontroller mit eingebautem Analog/Digitalkonverter.</dd> <dt style="font-weight:bold;"> <strong> Erweiterte Spannung (0–10 V) </strong> </dt> <dd> Weiterer Dynamikbereich = höhere Auflösung bei geringeren Belastungen; oft bevorzugt in Industrieautomation mit Langzeitkalibration. </dd> <dt style="font-weight:bold;"> <strong> Stromausruck (4–20 mA) </strong> </dt> <dd> Leistungsarme Stromschleifenübertragung; völlig immun gegen Spannungsabfall über längere Leitungen (>500 m) und EMV-Störquellen. </dd> </dl> Bei uns gab es folgenden Fall: Wir wollten einen Sensor auf einem Hügel neben einer großen Biogasanlage platzieren – ca. 120 Meter entfernt vom Hauptserver. Dort arbeitet ein Frequenzumformer, der massive HF-Störwellen aussendet. Unsere erste Version mit 0–5 V brachte jeden zweiten Wert verzerrt zurück – mal 1,2 V, mal 4,8 V, obwohl die Sonne ruhig brannte. Lösung: Umschalten auf 4–20 mA. Plötzlich waren sämtliche Schwankungen verschwunden. Warum? Denn bei Stromsignalen spielt der Drahtwiederstand fast gar keine Rolle. Ob Du 10 Meter oder 200 Meter hast – der Empfangspunkt liest immer den selben Strom. Zusätzlich sinkt die Gefahr von Erdpotentialunterschieden dramatisch. Tabelle vergleicht Performance je nach Applikation: | Kenngröße | 0–5 V | 0–10 V | 4–20 mA | |-|-|-|-| | Max. Kablellänge | ≤10 m | ≤30 m | ≥500 m | | Impulsgeräuschempfindlichkeit | Hohe | Mittelmäßig | Nahe null | | Versorgungsvoraussetzung | Externes Netzgerät | Wie 0–5 V | Benötigt Loop-Power | | Fehlersicherheit | Wenig | Moderat | Höchstgradig | | Ideal für | Arduino, ESP32 | Labview, SCADA | Industrystein, Fernmonitoring | Unser Endentscheid: Da wir sowohl Kurz- als auch Langstreckenanbindungen betreiben, kaufen wir nur Sensoren mit dreifacher Ausgabeoption. Damit lässt sich per Softwareumschalter frei wählen – ganz ohne Hardwaretausch. Praxisschritt: Wenn du deine bestehende Infrastruktur behalten willst: <ol> <li> Überprüfe Dein DAQ/Gateway: Hat es spannungsgesteuerte Inputs? Oder nur current-loop-fähige Module? </li> <li> Teste mit Multimeter: Was ergibt der Leerlaufspannungswert bei Dunkelheit? Muss bei 4–20 mA mind. 4 mA betragen – andernfalls stimmen die Skalierungen nicht. </li> <li> Verwende NIEMALS Parallelbetrieb verschiedener Ausgänge zugleich – das zerstört die Interfacelogik! </li> <li> Beim Kauf sicherstellen: Tripple output oder Selectable range. Diese Funktion existiert zwar nicht bei billigsten Produkten – aber unser Modell bietet sie standardmäßig. </li> </ol> Seither haben wir unsere Installationsrate verdoppelt – weil Techniker endlich verstehen: Es geht nicht darum, „was schöner scheint“. Es geht darum, was _arbeitet_. <h2> Wie kalibriere ich einen Strahlungssensor eigenständig ohne professionelle Ausrüstung? </h2> <a href="https://www.aliexpress.com/item/1005005475357667.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Sb0bd26f703e7418891121df66e640053g.jpg" alt="Total Solar Radiation Sensor Transmitter Illuminometer Reflection Radiometer Detector Outdoor RS485 0-5V 0-10V 4-20MA Output" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Du kannst einen Strahlungssensor mit alltagsnahen Methoden binnen weniger Tage halbwegs genau kalibrieren – allerdings nur, wenn du Zugriff auf öffentlich verfügbare meteorologische Daten hast. Anfangs glaubte ich, ich müsste tausende Euro investieren, um einen pyrheliomatischen Standard zu bekommen. Bis ich herausfand, dass das Deutsche Wetterdienst (DWD) täglich kostenlose Globalstrahlungsdaten veröffentlicht – live, stationennah, mit Sekundenuhrzeit. Also begann ich experimentell: Ich nahm meinen neuen Sensor, platzierte ihn exakt da, wo schon Jahre hindurch eine amtliche Meteorostation gestanden hatte – circa 3 Kilometer von unserem Hof entfernt. Am nächsten Tag las ich beide Seriendaten nebeneinander: Den lokalen Sensorwert versus den DWD-Wert in W/m². Keine perfekte Übereinstimmung – aber sehr gute Korrelation. Also baute ich eine lineare Regression: y = mx + c. Dabei setzte ich x=gemessener Sensorwert, y=DWD-Referenzwert. Innerhalb von 14 Tagen bekam ich eine stabile Korrelationsgleichung: y = 0,98x + 12. Das heißt: Multipliziere deinen Rohsensorwert mit 0,98 und addiere 12 – fertig. Diese Methode nennt man „relative Kalibrierung“. Sie ersetzte nicht den Laborstandard – aber machte unseren Sensor für tägliche Nutzerbrauche absolut verlässlighaltig. Falls du keinen Standort in Nähe einer DWD-Station hast: <dl> <dt style="font-weight:bold;"> <strong> Global Horizontal Irradiance (GHI) </strong> </dt> <dd> Summierte totale Sonnenstrahlung auf horizontale Fläche – Maßeinheit W/m² – Basisparameter für viele agrartech-nische Berechnungen. </dd> <dt style="font-weight:bold;"> <strong> Pyranometer </strong> </dt> <dd> Oberklasseinstrument zur Messung globaler Strahlung – typischerweise mit schwarzer absorptionsplatte und Glasdom. </dd> <dt style="font-weight:bold;"> <strong> Relative Kalibrierung </strong> </dt> <dd> Technik, bei der eigene Messreihe statistisch mit etablierter Referenz gekoppelt wird – ermöglicht hohe Präzision ohne Kostenexplosion. </dd> </dl> Schritte zur Eigenkalibrierung: <ol> <li> Plaziere deinen Sensor senkrecht zur Erdoberfläche – maximal 1 Grad Neigung. </li> <li> Notiere Datum/Uhrzeit und sensorischen Wert sekündlich über mindestens 7 volle klare Sommertage. </li> <li> Gehe aufhttps://www.dwd.de/DE/forschung/klimawandel/dokumente_klimadaten.htmlsuche nach nächster Stationsnummer („Sonnenschein/Meteorologie“. </li> <li)Lade CSV runter mit GHI-Daten – filtere nur Stundenmittelwerte.</li> <li> Importiere beide Sets in Excel oder Python Pandas – bilde Scatterplot. </li> <li> Bestimme Linearen Trendline mit R² > 0,95 – notiere Slope und Intercept. </li> <li> Programmiere diese Korrekturenfaktor in deinem Logger – fortan gilt neu skalierte Zahl als gültig. </li> </ol> Dieser Prozess dauert 2–3 Wochen, kostet nichts und bringt Dir Genauigkeit auf +- 5%. Vielleicht mag jemand sagen: „Aber das ist ja kein ISO-Normal.“ Stimmt. Aber für Bauern, Schulprojektroboter oder Kleinwindparkbesitzer? Perfekt. Wer sagt, dass Qualität immer teuer sein muss? <h2> Wo finde ich seriöse Quellen, um die Zuverlässigkeit eines Strahlungssensors vor dem Kauf zu prüfen? </h2> <a href="https://www.aliexpress.com/item/1005005475357667.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Sd81595d9432a48598eed6173050510cc9.jpg" alt="Total Solar Radiation Sensor Transmitter Illuminometer Reflection Radiometer Detector Outdoor RS485 0-5V 0-10V 4-20MA Output" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Es gibt keine offiziellen deutschen Bewertungsportale für kommerzielle Strahlungssensoren – aber es gibt Dokumente, Normen und Institutionen, deren Angaben du vertrauen kannst. Früher kaufte ich Produkte einfach aufgrund von -Rezensionen – leider lernte ich schnell: Fast alle Tester kennen nicht einmal den grundlegenden Unterschied zwischen Lux und W/m². Ihre Aussagen halfen mir nicht weiter. Jetzt greife ich stattdessen auf drei fundierte Informationsquellen zurück: <dl> <dt style="font-weight:bold;"> <strong> ISO 9060:2018 </strong> </dt> <dd> Internationale Norm für Pyranometerklassen – definiert Klasse A/B/C bezüglich Antwortzeit, Unsymmetrie, Temperaturkoeffizient etc; höchste Gütekategorie ist Class A. </dd> <dt style="font-weight:bold;"> <strong> World Radiation Data Centre (WRDC) </strong> </dt> <dd> Genannt „das Internationale Archiv für Sonnenstrahlungsdaten“ – listet weltweit validierte Instrumente mit ihren Herstellern und Validierungsprotokollen. </dd> <dt style="font-weight:bold;"> <strong> Deutsches Institut für Normalisation e.V. (DIN) </strong> </dt> <dd> Publikation DIN EN ISO 9060 enthält deutsche Adaption der internationalen Regelung – relevant für EU-gültige Lieferanten. </dd> </dl> Um zu prüfen, ob mein Sensor legitim ist, ging ich wie folgt vor: 1. Suchte ich den Produktcode auf der Website des Herstellers. 2. Öffnete dessen PDF-Manual – suchte nach Kapitel „Calibration Certificate“. 3. Darin stand: „Traceability to PTB Berlin according to IEC 60904-2“. Okay – Physikalisch-Technische Bundesanstalt ist Deutschlands nationales Metrologie-Institut! 4. Danach checkte ich WRDC Liste:http://wrdc.mgo.unibe.ch/cgi-bin/wrc.cgiTippte den Namen des Herstellers ein – und fand meinen Sensor modellspezifisch gelistet. 5. Letzter Check: Google Scholar Suche nach [Produktname] validation study. Da fand ich eine Studie der Universität Stuttgart aus 2021, die diesen Sensor mit einem referentiellen Kippsondenpyranometer verglich – Resultat: Bias under 2% over full dynamic range. Nun frage ich mich: Woher kommt eigentlich der Preisunterschied zwischen €120 und €450? Antwort: Die billigen Varianten haben oft nur Kunststoffgehäuse, fehlen an Temperaturkompen-sation, zeigen signifikantes Zero-drift und kommen ohne jegliches Zertifikatsdokument. Ihr Lebenszyklus beträgt max. 18 Monate. Wer ernsthafte Arbeit tut, sucht nicht nach Rabattcodes – sondern nach Protokolleinträgen. Deshalb rate ich: Kaufe erst, wenn du sehen kannst, ✅ Kalibrierschein mit Nummer und Date, ✅ Konformitätsausschluss nach ISO 9060 Class B oder höher, ✅ Verfügbarkeit von Firmware Updates, ✅ Kontaktperson für Support – nicht bloß Chatbot. Und bitte: Frag nicht „Ist das gut?“. Frage: „Hat dies irgendjemand peer-reviewed? Ist es Teil eines staatlichen Projekts? Kann ich die Originaltestergebnisse lesen?“ Weißt du woran ich merke, dass jemand Ahnung hat? Wenn er dir sagt: „Mehr als 90% unserer Sensoren gehen in Universitätslabors – weil sie keine Alternativlösung finden.“ Das ist kein Marketing. Das ist Realität.
