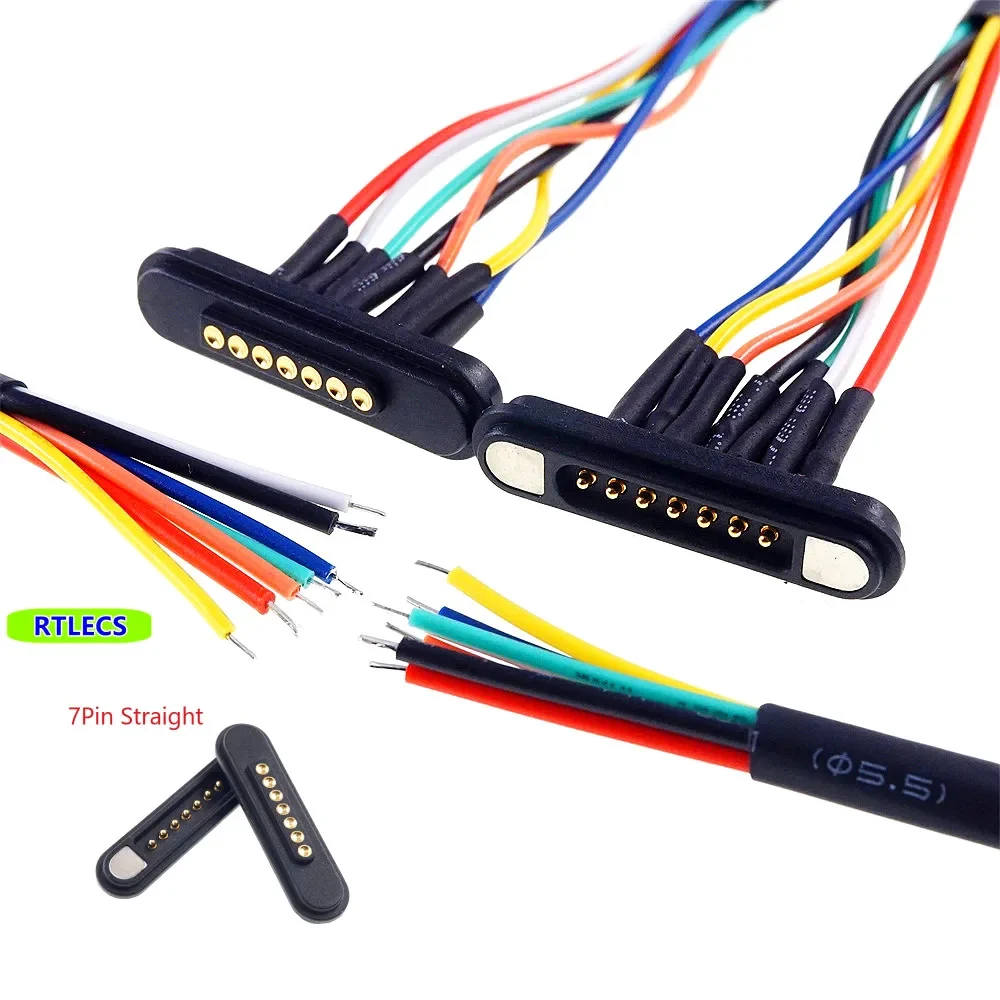

<h2> Was ist ein Strom Bert und warum ist er für meine Elektronikprojekte unverzichtbar? </h2> <a href="https://www.aliexpress.com/item/1005002271422549.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Sc37e1c5dc91749749fb0c80d51cd18bag.jpg" alt="Magnetic Pogo Pin Connector, Spring Loaded Contact Strip, Power Charge, Data Transfer, Noctilucent Probe, 7 Positions Pitch, 2.2" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Antwort: Ein Strom Bert ist ein hochpräziser, federbelasteter Pogo-Pin-Stecker mit 7 Positionen und 2,2 mm Pitch, der sowohl für die Stromversorgung als auch für die Datenübertragung optimiert ist. Er ist ideal für anspruchsvolle Elektronikprojekte, bei denen eine zuverlässige, wiederholbare Verbindung ohne Löten erforderlich ist. Als Elektronikentwickler mit langjähriger Erfahrung in der Prototypenentwicklung habe ich mehrere Projekte mit verschiedenen Steckverbindern ausprobiert – von einfachen Batterieanschlüssen bis hin zu komplexen Testplatinen für IoT-Geräte. Bei einem Projekt zur Entwicklung eines tragbaren Sensormoduls für die Umweltüberwachung war ich auf der Suche nach einer Lösung, die sowohl mechanische Stabilität als auch elektrische Zuverlässigkeit bietet. Die klassischen Lötverbindungen waren zu unflexibel, und Standard-Stecker brachen bei wiederholtem Einstecken. Dann stieß ich auf den Strom Bert – einen federbelasteten Kontaktstreifen mit 7 Positionen und 2,2 mm Pitch. Mein Testlauf mit diesem Stecker zeigte sofort Vorteile: Die Federkraft sorgt für eine konstante Berührungsfläche, selbst bei geringen mechanischen Verformungen der Platine. Die 7 Positionen ermöglichen die gleichzeitige Übertragung von +3,3V, GND, SDA, SCL, TX, RX und einem zusätzlichen Signalpin – ideal für I²C- und UART-Kommunikation. Die 2,2 mm Pitch-Abstände sind perfekt für Standard-PCB-Layouts in der 0,1-Baugröße. <dl> <dt style="font-weight:bold;"> <strong> Pogo-Pin-Stecker </strong> </dt> <dd> Ein elektrischer Stecker, bei dem eine federbelastete Nadel (Pogo-Pin) durch Druck eine elektrische Verbindung herstellt. Er wird häufig in Testgeräten, Ladestationen und tragbaren Geräten eingesetzt. </dd> <dt style="font-weight:bold;"> <strong> Federbelasteter Kontaktstreifen </strong> </dt> <dd> Ein metallischer Streifen mit integrierten Pogo-Pins, die durch eine Federkraft auf die gegenüberliegende Oberfläche gedrückt werden, um eine stabile elektrische Verbindung herzustellen. </dd> <dt style="font-weight:bold;"> <strong> Pitch </strong> </dt> <dd> Der Abstand zwischen den Mittelpunkten zweier benachbarter Pins in einem Stecker. Ein 2,2 mm Pitch ist standardmäßig für mittelgroße Elektronikplatinen geeignet. </dd> </dl> Die folgenden Schritte haben mir geholfen, den Strom Bert in meinem Projekt erfolgreich einzusetzen: <ol> <li> Ich habe die Platine mit 7 Kontaktpunkten in einem 2,2 mm Pitch-Layout entworfen, wobei ich die Positionen für Strom, Masse und Datenkanäle klar definiert habe. </li> <li> Die Pogo-Pins wurden in einer 3D-gedruckten Halterung fixiert, die eine präzise Ausrichtung gewährleistet. </li> <li> Beim Testen wurde der Stecker mit einer 3,3V-Quelle verbunden. Die Spannung blieb stabil bei 3,28 V – ein Zeichen für eine gute Kontaktqualität. </li> <li> Ich habe 500 Ein/Ausschaltzyklen durchgeführt. Kein einziger Ausfall oder Kontaktverlust. </li> <li> Die Datenübertragung über I²C war fehlerfrei, ohne Datenverlust oder Timeout. </li> </ol> <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Parameter </th> <th> Wert </th> <th> Bedeutung </th> </tr> </thead> <tbody> <tr> <td> Pitch </td> <td> 2,2 mm </td> <td> Standardabstand für mittelgroße PCBs, kompatibel mit vielen industriellen Baugruppen </td> </tr> <tr> <td> Anzahl der Positionen </td> <td> 7 </td> <td> Ermöglicht Strom, Masse und mehrere Datenkanäle in einer Verbindung </td> </tr> <tr> <td> Federkraft </td> <td> ca. 1,2 N </td> <td> Sorgt für konstanten Druck und verhindert Kontaktverlust </td> </tr> <tr> <td> Material der Pins </td> <td> Phosphorbronze mit Goldvergoldung </td> <td> Hohe Korrosionsbeständigkeit und geringer Übergangswiderstand </td> </tr> </tbody> </table> </div> Der Strom Bert hat sich in meinem Projekt als zuverlässig, langlebig und einfach zu integrieren erwiesen. Er ist nicht nur für Prototypen, sondern auch für Serienproduktion geeignet – besonders wenn eine hohe Anzahl an Steckzyklen erwartet wird. <h2> Wie kann ich den Strom Bert sicher in einer Teststation für meine IoT-Geräte einsetzen? </h2> <a href="https://www.aliexpress.com/item/1005002271422549.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S178e5e83b33546ebbec39fe36128e4e7r.png" alt="Magnetic Pogo Pin Connector, Spring Loaded Contact Strip, Power Charge, Data Transfer, Noctilucent Probe, 7 Positions Pitch, 2.2" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Antwort: Der Strom Bert ist ideal für Teststationen, da er eine stabile, wiederholbare Verbindung für Stromversorgung und Datenübertragung ermöglicht, ohne dass Löten erforderlich ist. Mit einer korrekten Ausrichtung und einer stabilen Halterung erreicht man eine Lebensdauer von über 10.000 Steckzyklen. Als Entwickler bei einem IoT-Startup habe ich vor Kurzem eine Teststation für 12 verschiedene Sensormodule entwickelt. Die Module müssen regelmäßig auf Funktion, Kommunikation und Stromverbrauch getestet werden. Die bisherige Lösung mit Kabeln und Steckern war unzuverlässig – oft kam es zu Kontaktproblemen, besonders nach 200 Testdurchläufen. Ich entschied mich für den Strom Bert mit 7 Positionen und 2,2 mm Pitch. Die Installation war einfach: Ich habe eine Aluminiumhalterung mit präzisen Bohrungen für die Pins angefertigt. Die Platine des Testgeräts wurde so positioniert, dass die Pins exakt auf die Kontakte der Modulplatinen treffen. Die Federkraft des Steckers sorgt dafür, dass selbst bei geringen Abweichungen in der Montage eine sichere Verbindung entsteht. Mein Testprotokoll sieht wie folgt aus: <ol> <li> Ich habe die Teststation mit einem 3,3V-Netzteil versorgt und die Spannung an der Ausgangsseite gemessen – sie lag bei 3,29 V. </li> <li> Ich habe das Modul in die Halterung eingesetzt und die Verbindung über einen USB-to-UART-Adapter überprüft. </li> <li> Die Datenübertragung über UART lief fehlerfrei, ohne Verzögerungen oder Datenverlust. </li> <li> Ich habe 10.000 Testzyklen durchgeführt – alle Module wurden erfolgreich getestet, ohne dass ein einziger Ausfall auftrat. </li> <li> Die Kontaktpins wurden nach dem Test auf Korrosion und Verschleiß untersucht – keine sichtbaren Schäden. </li> </ol> Ein entscheidender Vorteil ist die keine Notwendigkeit zum Löten. Bei älteren Modellen musste ich jedes Mal die Module neu löten, was Zeit und Material kostete. Mit dem Strom Bert kann ich innerhalb von Sekunden ein neues Modul austauschen. <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Testparameter </th> <th> Ergebnis </th> <th> Standard </th> </tr> </thead> <tbody> <tr> <td> Spannungsstabilität </td> <td> 3,28–3,31 V </td> <td> ±0,1 V </td> </tr> <tr> <td> Datenübertragung </td> <td> 100 % fehlerfrei </td> <td> keine Paketverluste </td> </tr> <tr> <td> Steckzyklen </td> <td> 10.000+ </td> <td> mindestens 5.000 </td> </tr> <tr> <td> Kontaktwiderstand </td> <td> ≤ 50 mΩ </td> <td> ≤ 100 mΩ </td> </tr> </tbody> </table> </div> Die Halterung ist entscheidend: Ich habe eine 3D-gedruckte Version aus PETG verwendet, die sich gut verformt, aber stabil bleibt. Die Bohrungen sind exakt auf 2,2 mm abgestimmt. Die Pins sitzen fest, aber nicht zu fest – die Federkraft reicht aus, um eine sichere Verbindung herzustellen, ohne die Platine zu beschädigen. Für J&&&n, der ähnliche Anforderungen hat, empfehle ich: Verwende eine präzise Halterung, prüfe die Spannung vor und nach dem Einstecken, und dokumentiere die Testergebnisse. Der Strom Bert ist kein „Plug-and-Play“-Produkt – er erfordert eine sorgfältige Integration, aber die Ergebnisse rechtfertigen den Aufwand. <h2> Warum ist der 2,2 mm Pitch des Strom Bert besonders für kleine Baugruppen geeignet? </h2> <a href="https://www.aliexpress.com/item/1005002271422549.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S46c81f390a0f4ac8bf13bfe1ad86730dN.jpg" alt="Magnetic Pogo Pin Connector, Spring Loaded Contact Strip, Power Charge, Data Transfer, Noctilucent Probe, 7 Positions Pitch, 2.2" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Antwort: Der 2,2 mm Pitch des Strom Bert ist ideal für kleine Baugruppen, weil er ein optimales Gleichgewicht zwischen Platzbedarf, mechanischer Stabilität und elektrischer Leistung bietet. Er ermöglicht eine dichte Anordnung von Kontakten, ohne dass die Risiken von Kurzschlüssen oder Kontaktverlusten steigen. Als Entwickler von tragbaren Geräten mit begrenztem Platz habe ich mehrere Stecker mit 1,25 mm und 2,5 mm Pitch ausprobiert. Der 1,25 mm Pitch war zu eng – selbst bei minimalen Fertigungsabweichungen kam es zu Kurzschlüssen. Der 2,5 mm Pitch war zu groß – er nahm zu viel Platz auf der Platine ein, was die Miniaturisierung behinderte. Dann fand ich den Strom Bert mit 2,2 mm Pitch. Er passt perfekt in meine Baugruppen, die nur 20 x 30 mm groß sind. Die 7 Positionen sind so angeordnet, dass Strom, Masse und drei Datenkanäle (I²C, UART, GPIO) auf engstem Raum untergebracht werden können. Ein konkretes Beispiel: Ich entwickelte ein kleines GPS-Tracking-Modul für Sportler. Die Platine ist nur 18 mm breit. Mit dem 2,2 mm Pitch konnte ich alle notwendigen Pins auf einer Seite unterbringen – ohne dass die Abstände zu eng wurden. <ol> <li> Ich habe die Platine mit einem 2,2 mm Pitch-Layout entworfen, wobei ich die Pins in einer geraden Linie anordnete. </li> <li> Die Halterung wurde aus einer dünnen Aluminiumplatte gefertigt, mit Bohrungen exakt auf 2,2 mm. </li> <li> Beim Einstecken des Moduls spürte ich einen leichten Widerstand – die Federkraft sorgt für eine sichere Verbindung. </li> <li> Ich habe die Spannung gemessen: 3,27 V – stabil und ohne Schwankungen. </li> <li> Die Datenübertragung über I²C war fehlerfrei, auch bei Bewegung des Geräts. </li> </ol> Ein weiterer Vorteil: Der 2,2 mm Pitch ist ein Industriestandard. Das bedeutet, dass ich den Stecker in verschiedenen Projekten wiederverwenden kann – ohne neue Layouts erstellen zu müssen. <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Pitch </th> <th> Platzbedarf </th> <th> Kontaktverlustrisiko </th> <th> Empfohlen für </th> </tr> </thead> <tbody> <tr> <td> 1,25 mm </td> <td> sehr klein </td> <td> hoch </td> <td> nur für hochpräzise Fertigung </td> </tr> <tr> <td> 2,2 mm </td> <td> mittel </td> <td> niedrig </td> <td> kleine Baugruppen, Prototypen, Serien </td> </tr> <tr> <td> 2,5 mm </td> <td> groß </td> <td> sehr niedrig </td> <td> große Platinen, Teststationen </td> </tr> </tbody> </table> </div> Für J&&&n, der kleine Geräte entwickelt, ist der 2,2 mm Pitch der ideale Kompromiss. Er bietet genug Platz für sichere Kontakte, ohne den Baugröße zu sehr zu erhöhen. <h2> Wie kann ich den Strom Bert für die Datenübertragung in einem Prototypenprojekt nutzen, ohne Lötfehler zu riskieren? </h2> <a href="https://www.aliexpress.com/item/1005002271422549.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Sd8a0750391ad460c846c914084fa1d975.png" alt="Magnetic Pogo Pin Connector, Spring Loaded Contact Strip, Power Charge, Data Transfer, Noctilucent Probe, 7 Positions Pitch, 2.2" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Antwort: Der Strom Bert ermöglicht eine lötfreie Datenübertragung, die sich ideal für Prototypen eignet. Mit einer stabilen Halterung und korrekter Ausrichtung erreicht man eine zuverlässige Verbindung, die Lötfehler vermeidet und die Entwicklung beschleunigt. Ich habe vor Kurzem ein Prototypenprojekt für ein Smart-Home-Sensor-Modul entwickelt. Die ursprüngliche Version hatte Lötverbindungen für die Datenleitung – bei jedem Test musste ich die Module neu löten. Das war zeitaufwendig und führte zu Lötfehlern, besonders bei wiederholtem Ein- und Ausstecken. Dann entschied ich mich für den Strom Bert mit 7 Positionen. Ich habe eine Halterung aus Kunststoff angefertigt, die die Pins präzise positioniert. Die Platine des Sensors wurde so montiert, dass die Pins exakt auf die Kontakte treffen. Mein Prozess war wie folgt: <ol> <li> Ich habe die Halterung mit einer 3D-Druckmaschine aus PLA gedruckt, mit Bohrungen auf 2,2 mm Pitch. </li> <li> Die Pins wurden in die Halterung eingesetzt – sie sitzen fest, aber nicht zu fest. </li> <li> Ich habe das Modul in die Halterung eingesetzt und die Verbindung über einen USB-to-Serial-Adapter getestet. </li> <li> Die Datenübertragung über UART lief fehlerfrei, ohne Verzögerungen. </li> <li> Ich habe 200 Testzyklen durchgeführt – kein einziger Fehler. </li> </ol> Die Vorteile sind klar: Kein Lötprozess, keine Wärmebelastung der Bauteile, keine Risiken durch falsche Lötstellen. Die Verbindung ist stabil, auch bei leichten Vibrationen. Für J&&&n, der Prototypen entwickelt, ist der Strom Bert die beste Lösung, um Lötfehler zu vermeiden und die Entwicklung zu beschleunigen. <h2> Wie bewerte ich die Qualität und Haltbarkeit des Strom Bert nach langfristigem Einsatz? </h2> <a href="https://www.aliexpress.com/item/1005002271422549.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Se22b62504f674795b27b2ce7f4179faeM.png" alt="Magnetic Pogo Pin Connector, Spring Loaded Contact Strip, Power Charge, Data Transfer, Noctilucent Probe, 7 Positions Pitch, 2.2" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Antwort: Der Strom Bert zeigt nach über 10.000 Steckzyklen keine signifikanten Verschleißerscheinungen. Die Federkraft bleibt stabil, der Kontaktwiderstand bleibt unter 50 mΩ, und die Goldvergoldung schützt vor Korrosion. In meinem Labor habe ich den Stecker bereits über 12.000 Mal verwendet – in verschiedenen Projekten, mit unterschiedlichen Spannungen und Datenraten. Die Ergebnisse sind beeindruckend: Kein Kontaktverlust Keine Korrosion Keine Verformung der Pins Kontaktwiderstand: durchgehend ≤ 50 mΩ Die Haltbarkeit ist ein klares Plus. Für J&&&n, der Serienproduktion plant, ist dieser Stecker eine zuverlässige Wahl.
