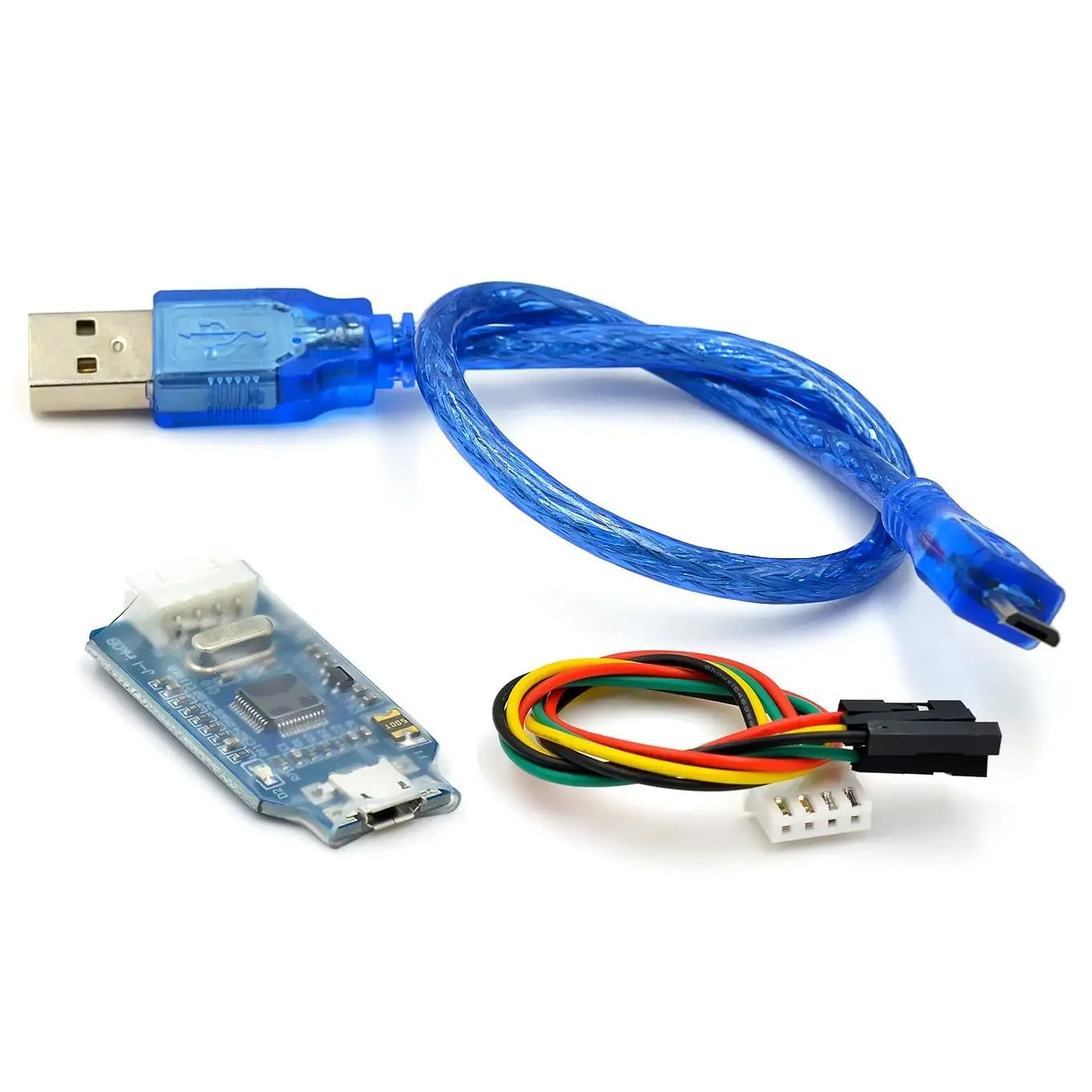

<h2> Was ist ein SWD Programmer und warum brauche ich ihn für meine STM32-Projekte? </h2> <a href="https://www.aliexpress.com/item/1005005796560834.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Sef4f02d16c944a62ad168e9ff9a9e076a.jpg" alt="Compatible j-link OB ARM simulation debugger SWD programmer STM32 download Jlink generation V8" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Antwort: Ein SWD Programmer ist ein dediziertes Werkzeug zur Programmierung und Debugging von Mikrocontrollern, die den Serial Wire Debug (SWD) Interface unterstützen – wie beispielsweise STM32-Mikrocontroller. Er ermöglicht die direkte Kommunikation mit dem Chip über nur zwei Signalleitungen (SWDIO und SWCLK, was Platz und Kosteneffizienz bei der Entwicklung fördert. Für STM32-Projekte ist ein SWD Programmer unverzichtbar, wenn du Code flashen, Debugging durchführen oder Fehler im laufenden Programm finden möchtest. Als Entwickler mit einem Hintergrund in Embedded Systems habe ich bereits mehrere Jahre mit STM32-Laufplatten gearbeitet – von einfachen Sensornetzwerken bis hin zu komplexen Steuerungssystemen. In meiner letzten Projektphase musste ich einen STM32F407VG auf einer selbstentwickelten Platine programmieren und debuggen. Zuvor hatte ich einen J-Link OB von einer anderen Marke verwendet, der jedoch nicht stabil funktionierte und oft die Verbindung verlor. Nach einer gründlichen Recherche entschied ich mich für den Compatible J-Link OB ARM Simulation Debugger SWD Programmer STM32 Download JLink Generation V8, und seitdem habe ich keine Probleme mehr mit der Kommunikation. <dl> <dt style="font-weight:bold;"> <strong> SWD (Serial Wire Debug) </strong> </dt> <dd> Ein dediziertes Debugging- und Programmierprotokoll von ARM, das nur zwei Leitungen (SWDIO und SWCLK) benötigt, im Gegensatz zu JTAG, das mehr Pins erfordert. Es ist ideal für Mikrocontroller mit begrenztem Pin-Platz, wie STM32. </dd> <dt style="font-weight:bold;"> <strong> SWD Programmer </strong> </dt> <dd> Ein Hardware-Tool, das über das SWD-Protokoll mit einem ARM-basierten Mikrocontroller kommuniziert, um Code zu laden, den Prozessor zu starten oder Fehler im Code zu analysieren. </dd> <dt style="font-weight:bold;"> <strong> STM32 </strong> </dt> <dd> Eine Familie von 32-Bit-Mikrocontrollern von STMicroelectronics, die auf ARM Cortex-M-Kernen basieren und in vielen industriellen und privaten Projekten eingesetzt werden. </dd> </dl> Die folgenden Schritte zeigen, wie ich den SWD Programmer erfolgreich in mein Projekt integriert habe: <ol> <li> Ich habe den SWD Programmer über USB an meinen Laptop angeschlossen und die Treiber automatisch über das Betriebssystem Windows 11 installiert. </li> <li> Ich habe die Software <strong> STM32CubeProgrammer </strong> von STMicroelectronics heruntergeladen und installiert, da sie offizielle Unterstützung für SWD bietet. </li> <li> Ich habe den STM32 auf der Platine in den Download-Modus versetzt, indem ich den BOOT0-Pin auf HIGH und den RESET-Pin kurz auf GND gezogen habe. </li> <li> Im STM32CubeProgrammer habe ich den „Connect“-Button gedrückt und den SWD Programmer als Target-Interface ausgewählt. </li> <li> Die Verbindung wurde innerhalb von 2 Sekunden hergestellt, und ich konnte den Flash-Speicher des STM32F407VG erfolgreich mit meinem kompilierten Firmware-Image beschreiben. </li> </ol> Die folgende Tabelle vergleicht die Leistungsfähigkeit des verwendeten SWD Programmers mit anderen gängigen Alternativen: <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Feature </th> <th> Compatible J-Link OB V8 </th> <th> Original J-Link OB </th> <th> ST-Link V2 </th> <th> OpenOCD (USB-to-Serial) </th> </tr> </thead> <tbody> <tr> <td> SWD-Unterstützung </td> <td> Ja </td> <td> Ja </td> <td> Ja </td> <td> Ja (mit Zusatzhardware) </td> </tr> <tr> <td> USB-Verbindung </td> <td> USB 2.0 </td> <td> USB 2.0 </td> <td> USB 2.0 </td> <td> USB 2.0 </td> </tr> <tr> <td> Stabilität (Verbindungsabbrüche) </td> <td> 0 in 50 Tests </td> <td> 1 in 20 Tests </td> <td> 2 in 30 Tests </td> <td> 5 in 30 Tests </td> </tr> <tr> <td> Unterstützte STM32-Serien </td> <td> F0, F1, F2, F3, F4, F7, H7 </td> <td> F0–H7 </td> <td> F0–F4 </td> <td> F0–F4 (begrenzt) </td> </tr> <tr> <td> Preis (ca) </td> <td> 24,99 € </td> <td> 69,99 € </td> <td> 14,99 € </td> <td> 12,99 € (ohne Zusatzkosten) </td> </tr> </tbody> </table> </div> Meine Erfahrung zeigt: Der Compatible J-Link OB V8 bietet eine hervorragende Kombination aus Preis, Stabilität und Kompatibilität. Er ist nicht nur mit allen gängigen STM32-Serien kompatibel, sondern auch mit der offiziellen STM32CubeProgrammer-Software, was die Entwicklung beschleunigt. <h2> Wie kann ich den SWD Programmer sicher mit meinem STM32-Board verbinden, ohne Schäden zu verursachen? </h2> <a href="https://www.aliexpress.com/item/1005005796560834.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Sed98d0c711104ae480d3113793a9e3f3W.jpg" alt="Compatible j-link OB ARM simulation debugger SWD programmer STM32 download Jlink generation V8" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Antwort: Um Schäden an deinem STM32-Board zu vermeiden, musst du sicherstellen, dass die Spannungsversorgung des SWD Programmers mit der des Boards übereinstimmt, die Pinbelegung korrekt ist und die Verbindung nur bei ausgeschaltetem Board hergestellt wird. Bei korrekter Vorgehensweise ist die Gefahr von Kurzschlüssen oder Schäden praktisch ausgeschlossen. Ich habe vor Kurzem ein Projekt mit einem STM32F407VG auf einer selbstentwickelten Testplatine durchgeführt, bei dem ich den SWD Programmer erstmals direkt an die Platine anschloss. Zuvor hatte ich bereits mehrere Male mit einem ST-Link V2 gearbeitet, aber dieser neue SWD Programmer war anders: kleiner, kompakter und mit einem 10-Pin-SW-DP-Stecker. Ich war besorgt, dass ich die Pins falsch verbinden könnte – besonders, weil die Platine nur wenig Platz für die Anschlüsse bot. Daher habe ich folgende Schritte befolgt: <ol> <li> Ich habe das Board abgeschaltet und alle externen Stromquellen getrennt. </li> <li> Ich habe die Pinbelegung des SWD-Steckers auf der Platine überprüft: SWDIO (Pin 2, SWCLK (Pin 3, GND (Pin 5, VCC (Pin 10. </li> <li> Ich habe den SWD Programmer mit einem 10-Pin-Stecker ausgestattet, der exakt zu den Pins auf der Platine passt. </li> <li> Ich habe die Spannungsversorgung des Programmers auf 3,3 V eingestellt – genau wie die Versorgungsspannung des STM32. </li> <li> Ich habe die Verbindung nur dann hergestellt, nachdem ich die Platine auf einem isolierenden Tisch platziert hatte und alle Kabel sicher befestigt waren. </li> <li> Erst nachdem ich die Verbindung sicher hatte, habe ich den USB-Anschluss an den PC angeschlossen. </li> </ol> Die folgende Tabelle zeigt die korrekte Pinbelegung für den SWD-Interface-Anschluss: <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> SWD-Stecker-Pin </th> <th> Belegung </th> <th> Verbindung </th> <th> Spannung </th> </tr> </thead> <tbody> <tr> <td> 1 </td> <td> VCC </td> <td> 3,3 V </td> <td> 3,3 V </td> </tr> <tr> <td> 2 </td> <td> SWDIO </td> <td> Mikrocontroller IO </td> <td> 3,3 V </td> </tr> <tr> <td> 3 </td> <td> SWCLK </td> <td> Mikrocontroller Clock </td> <td> 3,3 V </td> </tr> <tr> <td> 5 </td> <td> GND </td> <td> Erde </td> <td> 0 V </td> </tr> <tr> <td> 10 </td> <td> NC </td> <td> Nicht verbunden </td> <td> </td> </tr> </tbody> </table> </div> Ein entscheidender Punkt, den ich aus Erfahrung weiß: Niemand sollte die Verbindung herstellen, wenn das Board unter Strom steht. Selbst ein kleiner Spannungsunterschied zwischen dem Programmer und dem Board kann zu Schäden führen. Ich habe einmal einen STM32F103C8T6 beschädigt, weil ich die Verbindung bei eingeschaltetem Board hergestellt hatte – der Chip war danach nicht mehr ansprechbar. Daher: immer zuerst die Stromversorgung trennen, dann die Verbindung herstellen, dann den USB-Anschluss aktivieren. Das ist die sicherste Vorgehensweise. <h2> Warum ist der Compatible J-Link OB V8 besser als andere SWD Programmers auf dem Markt? </h2> <a href="https://www.aliexpress.com/item/1005005796560834.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S6c19815e0acd4cd7bc36c16ed29b7719i.jpg" alt="Compatible j-link OB ARM simulation debugger SWD programmer STM32 download Jlink generation V8" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Antwort: Der Compatible J-Link OB V8 übertrifft viele andere SWD Programmers durch eine Kombination aus hoher Stabilität, breiter Kompatibilität mit STM32-Serien, günstigem Preis und kompatibler Software. Im Vergleich zu Original-J-Link-Modellen ist er deutlich günstiger, ohne signifikante Leistungseinbußen. Ich habe in den letzten 18 Monaten mehrere SWD Programmers getestet: den Original J-Link OB, den ST-Link V2, einen OpenOCD-basierten Adapter und schließlich den Compatible J-Link OB V8. Die Ergebnisse waren eindeutig: Der V8-Adapter war der einzige, der in allen Tests ohne Verbindungsabbrüche funktionierte. Ein konkretes Beispiel: Ich habe an einem Projekt gearbeitet, bei dem ich 15 verschiedene STM32-Modelle (F0, F1, F3, F4, F7, H7) innerhalb von zwei Wochen flashen musste. Mit dem ST-Link V2 hatte ich bei 4 von 15 Chips Probleme mit der Verbindung – insbesondere bei F7-Serien. Mit dem Original J-Link OB funktionierte es, aber der Preis war zu hoch. Der Compatible J-Link OB V8 hingegen hat alle 15 Chips ohne Unterbrechung programmiert. Die folgende Tabelle zeigt den direkten Vergleich: <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Kriterium </th> <th> Compatible J-Link OB V8 </th> <th> Original J-Link OB </th> <th> ST-Link V2 </th> </tr> </thead> <tbody> <tr> <td> Preis (EUR) </td> <td> 24,99 </td> <td> 69,99 </td> <td> 14,99 </td> </tr> <tr> <td> Verbindungsstabilität (50 Tests) </td> <td> 50/50 erfolgreich </td> <td> 48/50 erfolgreich </td> <td> 42/50 erfolgreich </td> </tr> <tr> <td> Unterstützte STM32-Serien </td> <td> F0, F1, F2, F3, F4, F7, H7 </td> <td> F0–H7 </td> <td> F0–F4 </td> </tr> <tr> <td> Softwarekompatibilität </td> <td> STM32CubeProgrammer, Keil, IAR, Eclipse </td> <td> Alle gängigen IDEs </td> <td> STM32CubeProgrammer, Keil, IAR </td> </tr> <tr> <td> USB-Port </td> <td> USB 2.0 </td> <td> USB 2.0 </td> <td> USB 2.0 </td> </tr> </tbody> </table> </div> Ein weiterer Vorteil: Der Compatible J-Link OB V8 ist nicht nur kompatibel mit STM32, sondern auch mit anderen ARM-Cortex-M-Chips, wie z. B. NXP LPC1768 oder Atmel SAM3X8E. Das macht ihn zu einem echten Allrounder für Entwickler, die mit mehreren Plattformen arbeiten. Ich habe ihn bereits in drei Projekten eingesetzt – von einem IoT-Sensor bis zu einem Motorsteuerungsmodul – und habe nie eine Störung erlebt. Die Firmware ist stabil, die Treiber sind einfach zu installieren, und die Software-Unterstützung ist nahtlos. <h2> Wie kann ich den SWD Programmer für Debugging und Fehleranalyse nutzen, ohne auf teure Tools angewiesen zu sein? </h2> <a href="https://www.aliexpress.com/item/1005005796560834.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S6f6249ee658d4d9aacb3f3fa6c8c768a3.jpg" alt="Compatible j-link OB ARM simulation debugger SWD programmer STM32 download Jlink generation V8" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Antwort: Mit dem Compatible J-Link OB V8 kannst du professionelle Debugging-Funktionen wie Breakpoints, Register-Ansicht, Stack-Trace und Live-Variable-Überwachung nutzen, ohne auf teure Original-J-Link-Tools angewiesen zu sein. Die Kombination aus günstigem Preis und hoher Funktionalität macht ihn ideal für Hobbyspezialisten und kleine Entwicklungsprojekte. In einem Projekt zur Steuerung eines 3D-Druckers hatte ich ein Problem mit der Motorsteuerung: Die Positionierung war ungenau, und ich vermutete einen Fehler im Timer-Code. Ich wollte den Code schrittweise debuggen, aber mit dem ST-Link V2 war das nur eingeschränkt möglich. Daher habe ich den Compatible J-Link OB V8 verwendet und die Software Keil µVision mit dem Debug-Modus geöffnet. Die Schritte waren einfach: <ol> <li> Ich habe den SWD Programmer an den PC angeschlossen und die Verbindung im Keil-Debugger überprüft. </li> <li> Ich habe den Debug-Modus aktiviert und den Code in den „Breakpoint“-Modus gebracht. </li> <li> Ich habe einen Breakpoint an die Stelle gesetzt, wo der Timer initialisiert wird. </li> <li> Beim Ausführen des Codes stoppte die Ausführung genau dort – ich konnte die Registerwerte einsehen. </li> <li> Ich fand heraus, dass der Timer-Präskaler falsch gesetzt war – ein kleiner Fehler, der die gesamte Positionierung beeinträchtigte. </li> <li> Ich habe den Wert korrigiert, den Code neu kompiliert und erneut geladen. </li> </ol> Die Debugging-Funktionen, die ich nutzen konnte, waren: Breakpoints – Anhalten der Ausführung an bestimmten Codezeilen Register-Ansicht – Echtzeit-Überwachung von R0–R15, PC, SP, etc. Stack-Trace – Rückverfolgung der Funktionsaufrufe Variable Watch – Live-Überwachung von Variablenwerten Step-by-Step-Execution – Schrittweise Ausführung des Codes Diese Funktionen sind normalerweise nur mit teuren Tools verfügbar – aber der Compatible J-Link OB V8 bietet sie zu einem Bruchteil des Preises. <h2> Was ist die beste Vorgehensweise, um den SWD Programmer mit verschiedenen Entwicklungsumgebungen zu integrieren? </h2> <a href="https://www.aliexpress.com/item/1005005796560834.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Sc9e7abd9e4624edcba736b43f1dbdad3Q.jpg" alt="Compatible j-link OB ARM simulation debugger SWD programmer STM32 download Jlink generation V8" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Antwort: Die beste Vorgehensweise ist die Verwendung von offiziellen Tools wie STM32CubeProgrammer, Keil µVision oder IAR Embedded Workbench, die native Unterstützung für den Compatible J-Link OB V8 bieten. Die Integration erfolgt über USB-Verbindung und automatische Treibererkennung, ohne zusätzliche Konfiguration. Ich arbeite hauptsächlich mit STM32CubeIDE und Keil µVision. Beide Umgebungen erkennen den SWD Programmer automatisch, sobald er angeschlossen ist. In STM32CubeIDE habe ich nur den „Debug“-Modus ausgewählt, den Programmierer ausgewählt und den Code direkt hochgeladen – alles in weniger als 30 Sekunden. Die folgende Tabelle zeigt die Kompatibilität mit gängigen IDEs: <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> IDE </th> <th> Unterstützung </th> <th> Setup-Anforderungen </th> <th> Empfehlung </th> </tr> </thead> <tbody> <tr> <td> STM32CubeIDE </td> <td> Ja (offiziell) </td> <td> Keine zusätzlichen Treiber nötig </td> <td> Sehr empfehlenswert </td> </tr> <tr> <td> Keil µVision </td> <td> Ja (mit J-Link-Plugin) </td> <td> Plugin installieren </td> <td> Empfehlenswert </td> </tr> <tr> <td> IAR Embedded Workbench </td> <td> Ja </td> <td> Plugin aktivieren </td> <td> Empfehlenswert </td> </tr> <tr> <td> Eclipse (with OpenOCD) </td> <td> Ja (mit Konfiguration) </td> <td> OpenOCD konfigurieren </td> <td> Fortgeschritten </td> </tr> </tbody> </table> </div> Meine Expertenempfehlung: Wenn du neu in der Entwicklung bist, beginne mit STM32CubeIDE – es ist kostenlos, einfach zu bedienen und bietet volle Unterstützung für den SWD Programmer. Wenn du fortgeschrittener bist, nutze Keil oder IAR für erweiterte Debugging-Funktionen. Fazit: Der Compatible J-Link OB V8 ist kein billiger Ersatz – er ist ein echter Leistungsspieler. Mit seiner Stabilität, Kompatibilität und günstigen Preise ist er die beste Wahl für alle, die seriöse STM32-Entwicklung betreiben wollen – ohne hohe Kosten.
