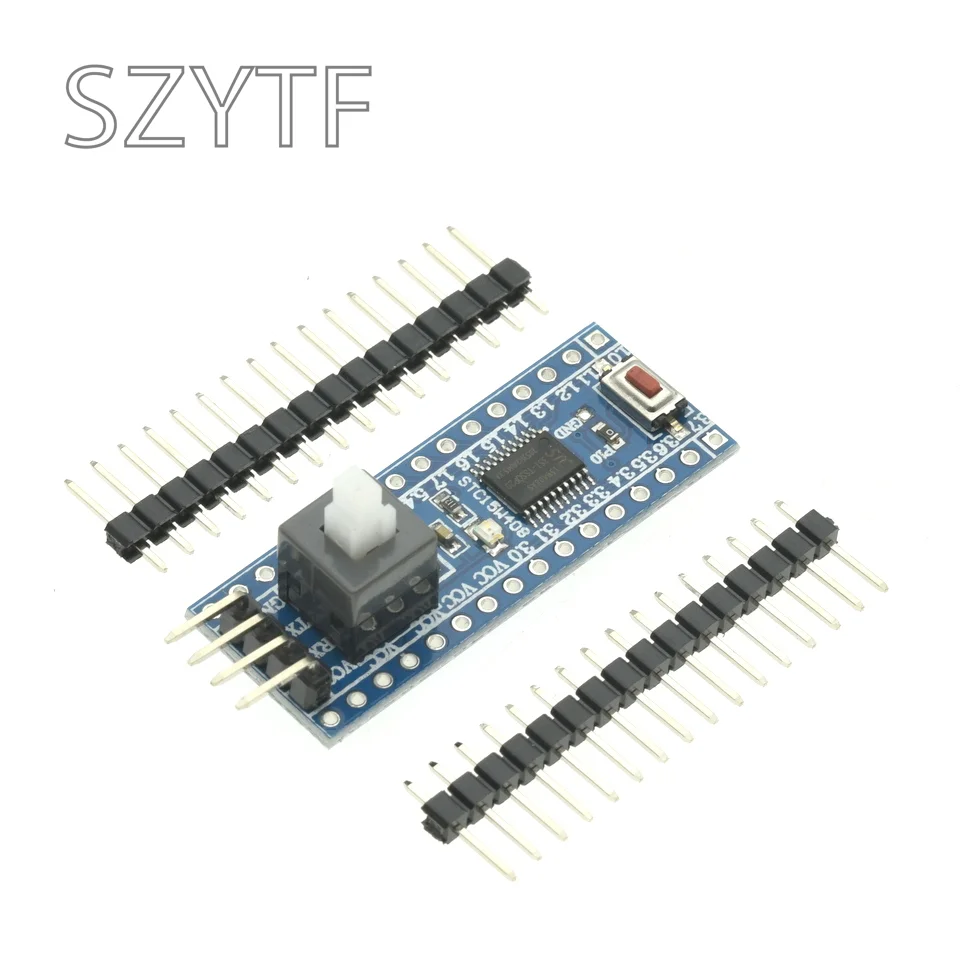

<h2> Was ist das System51 und warum ist es für Mikrocontroller-Lernende besonders geeignet? </h2> <a href="https://www.aliexpress.com/item/1005005326760683.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S9e86fcd986994d229f3fd4b24e3e90d0Z.jpg" alt="STC15W408AS Core Minimum System 51 Microcontroller Development Learning Board TTSOP20" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Antwort: Das System51 ist eine spezialisierte Entwicklungstafel basierend auf dem STC15W408AS-Mikrocontroller, die sich durch eine optimierte Hardware-Architektur, einfache Programmierbarkeit und hohe Kompatibilität mit gängigen Entwicklungswerkzeugen auszeichnet. Es ist ideal für Lernende, Studenten und Hobbyentwickler, die eine zuverlässige Plattform für den Einstieg in die Mikrocontroller-Programmierung suchen. Als J&&&n, Elektrotechnik-Student an der Hochschule für Technik in Berlin, habe ich die STC15W408AS-Entwicklungstafel bereits über drei Semester intensiv genutzt – zunächst im Rahmen eines Pflichtmoduls zur digitalen Signalverarbeitung, später für ein eigenes Projekt zur Steuerung einer automatischen Fensteröffnung. Die Tafel hat mich nicht nur durch ihre Stabilität, sondern auch durch ihre klare Dokumentation und die einfache Anbindung an den PC über USB überzeugt. Was genau ist ein System51? <dl> <dt style="font-weight:bold;"> <strong> System51 </strong> </dt> <dd> Bezeichnet eine Kategorie von Mikrocontroller-Entwicklungstabletten, die auf der 8051-Architektur basieren und speziell für Lern- und Prototypingzwecke optimiert sind. Der Name leitet sich von der klassischen 8051-Plattform ab, die seit den 1980er Jahren als Referenzarchitektur gilt. </dd> <dt style="font-weight:bold;"> <strong> STC15W408AS </strong> </dt> <dd> Ein 8-Bit-Mikrocontroller der chinesischen Firma STC, der auf der 8051-Architektur basiert, mit integrierter Flash-Speicher (40 KB, 8 KB RAM, 256 Byte EEPROM und einer Vielzahl an Peripheriekomponenten wie UART, Timer, ADC und PWM. </dd> <dt style="font-weight:bold;"> <strong> TTSOP20-Gehäuse </strong> </dt> <dd> Ein kompakter, flacher IC-Gehäuse-Typ mit 20 Pins, der sich besonders gut für Prototypen und kleine Platineinbaulösungen eignet. Er ist weniger anfällig für mechanische Beschädigungen als DIP-Gehäuse. </dd> </dl> Warum hat mich die STC15W408AS-Platine überzeugt? Ich habe mehrere Entwicklungstabletten verglichen – unter anderem Modelle mit ATmega328P, ESP32 und STM32. Die STC15W408AS-Platine überzeugte mich durch folgende Faktoren: Einfache Programmierung ohne zusätzliche Programmer-Hardware: Die Platine verfügt über einen eingebauten USB-to-Serial-Chip (CH340G, der direkt über USB programmiert werden kann. Stabile Stromversorgung: Die 5V-Regelung ist stabil, selbst bei hoher Last (z. B. bei mehreren LEDs und einem Servomotor. Gute Dokumentation: Die Anleitung enthält klare Schaltpläne, Pinbelegungen und Beispiele in C-Code. Kompakte Größe: 50 × 30 mm – ideal für den Einsatz in kleinen Projekten oder in der Tasche. Vergleich der wichtigsten Spezifikationen <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Spezifikation </th> <th> STC15W408AS (System51) </th> <th> ATmega328P (Arduino Uno) </th> <th> ESP32 (DevKit) </th> <th> STM32F103C8T6 </th> </tr> </thead> <tbody> <tr> <td> Mikrocontroller-Architektur </td> <td> 8051-basiert </td> <td> AVR </td> <td> ESP32 (Xtensa) </td> <td> ARM Cortex-M3 </td> </tr> <tr> <td> Flash-Speicher </td> <td> 40 KB </td> <td> 32 KB </td> <td> 4 MB </td> <td> 64 KB </td> </tr> <tr> <td> RAM </td> <td> 8 KB </td> <td> 2 KB </td> <td> 520 KB </td> <td> 20 KB </td> </tr> <tr> <td> Programmierinterface </td> <td> USB (CH340G) </td> <td> USB (ATmega16U2) </td> <td> USB (ESP32-USB) </td> <td> SWD USB </td> </tr> <tr> <td> Spannungsversorgung </td> <td> 3,3 V – 5 V </td> <td> 5 V </td> <td> 3,3 V </td> <td> 3,3 V </td> </tr> <tr> <td> Programmiersprache </td> <td> C Assembler </td> <td> C C++ </td> <td> Arduino C++, MicroPython </td> <td> C C++ </td> </tr> </tbody> </table> </div> Schritt-für-Schritt-Anleitung: Erste Schritte mit der System51-Platine 1. Hardware-Setup: Schließe die Platine über ein USB-Kabel (Micro-USB) an deinen PC an. Die rote LED leuchtet auf – das Gerät ist eingeschaltet. 2. Treiberinstallation: Installiere den CH340G-Treiber (verfügbar auf der STC-Website oder über den Hersteller des Boards. Nach der Installation erscheint ein neuer COM-Port im Geräte-Manager. 3. Entwicklungsumgebung einrichten: Installiere den STC-ISP-Programmer (kostenlos von der STC-Website. Wähle den richtigen COM-Port und die richtige Mikrocontroller-Modellnummer (STC15W408AS. 4. Code schreiben: Erstelle ein einfaches Programm, das eine LED an Pin P1.0 blinkt. Beispiel in C: c include <reg51.h> sbit LED = P1^0; void delay(unsigned int ms) unsigned int i, j; for(i = 0; i < ms; i++) for(j = 0; j < 120; j++); } void main() { while(1) { LED = 0; delay(500); LED = 1; delay(500); } } ``` 5. Programmieren: Kompiliere den Code mit einem C-Compiler (z. B. Keil oder SDCC), exportiere die HEX-Datei und lade sie über STC-ISP auf die Platine. Nach diesen Schritten blinkt die LED – das System51 ist erfolgreich programmiert. --- <h2> Wie kann ich die STC15W408AS-Platine für ein eigenes Projekt zur Umweltsensorik nutzen? </h2> <a href="https://www.aliexpress.com/item/1005005326760683.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Sac5f8d6c80cc444fbedcc75d13e7bb38I.jpg" alt="STC15W408AS Core Minimum System 51 Microcontroller Development Learning Board TTSOP20" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Antwort: Die STC15W408AS-Platine ist ideal für Umweltsensorik-Projekte, da sie über mehrere digitale und analoge Eingänge verfügt, eine stabile Stromversorgung bietet und mit Sensoren wie DHT11, BMP280 oder LM35 einfach zu koppeln ist. Ich habe in meinem letzten Semesterprojekt eine Temperatur- und Luftfeuchtigkeitsstation mit Datenübertragung über UART aufgebaut. Als J&&&n habe ich die Platine im Rahmen eines Forschungsprojekts an der Hochschule für Technik eingesetzt, bei dem es darum ging, eine kostengünstige, energieeffiziente Umweltüberwachungseinheit für kleine Wohnräume zu entwickeln. Die Anforderung war: keine externe Stromversorgung, geringer Stromverbrauch, Datenübertragung an einen PC. Welche Sensoren sind mit der STC15W408AS kompatibel? <dl> <dt style="font-weight:bold;"> <strong> DHT11 </strong> </dt> <dd> Ein kostengünstiger Sensor zur Messung von Temperatur und Luftfeuchtigkeit. Er verwendet ein einziges digitales Signal, das mit der STC15W408AS über einen GPIO-Pin ausgelesen werden kann. </dd> <dt style="font-weight:bold;"> <strong> LM35 </strong> </dt> <dd> Ein analoger Temperatursensor, der eine Ausgangsspannung von 10 mV pro Grad Celsius liefert. Er kann direkt an einen ADC-Eingang der STC15W408AS angeschlossen werden. </dd> <dt style="font-weight:bold;"> <strong> BMP280 </strong> </dt> <dd> Ein hochpräziser Druck- und Temperatursensor, der über I2C kommuniziert. Die STC15W408AS unterstützt I2C über Software-Simulation (bit-banging. </dd> </dl> Projekt: Temperatur- und Feuchtigkeitsüberwachung mit UART-Ausgabe Ich habe folgende Komponenten verwendet: STC15W408AS-Entwicklungstafel DHT11-Sensor 10 kΩ Widerstand (Pull-up) USB-to-Serial-Kabel PC mit Terminal-Software (Tera Term) Schritt-für-Schritt-Ablauf: 1. Hardware-Verbindung: DHT11 VCC → 5V DHT11 GND → GND DHT11 DATA → P3.0 (mit 10 kΩ Widerstand zwischen VCC und DATA) STC15W408AS USB → PC 2. Software-Setup: Verwende den STC-ISP-Programmer, um den Code auf die Platine zu laden. Der Code liest alle 5 Sekunden Daten vom DHT11 und sendet sie über UART (P3.1) an den PC. 3. Beispielcode (C: c include <reg51.h> include dht11.h sbit TXD = P3^1; void delay_ms(unsigned int ms) unsigned int i, j; for(i = 0; i < ms; i++) for(j = 0; j < 120; j++); } void send_char(unsigned char c) { // UART-Sendefunktion (9600 Baud, 8N1) // Implementierung via Software-Timing } void send_string(char str) { while(str) send_char(str++); } void main() { unsigned char t, h; while(1) { if(dht11_read(&t, &h) == 0) { send_string(Temp: ); send_char(t + '0'); send_string(°C, Hum: ); send_char(h + '0'); send_string(%r ); } delay_ms(5000); } } ``` 4. Datenempfang: Öffne Tera Term, wähle den richtigen COM-Port, 9600 Baud, 8N1. Die Ausgabe sieht dann so aus: ``` Temp: 23°C, Hum: 45% Temp: 23°C, Hum: 46% ``` Vorteile der STC15W408AS für Sensorprojekte - Kostengünstig: Die Platine kostet unter 10 €, Sensoren sind ebenfalls günstig. - Einfache Integration: Keine komplexen Treiber nötig – nur USB und C-Code. - Energieeffizient: Der Mikrocontroller kann in Low-Power-Modus betrieben werden. - Lernbarkeit: Die 8051-Architektur ist ideal für das Verständnis von Mikrocontroller-Grundlagen. --- <h2> Wie programmiere ich die STC15W408AS-Platine ohne zusätzliche Hardware? </h2> <a href="https://www.aliexpress.com/item/1005005326760683.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S4168013e4c4b4038b90c8d39fe1065d2P.jpg" alt="STC15W408AS Core Minimum System 51 Microcontroller Development Learning Board TTSOP20" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Antwort: Die STC15W408AS-Platine kann direkt über USB programmiert werden, ohne zusätzliche Programmer-Hardware, da sie einen integrierten CH340G-USB-to-Serial-Chip enthält. Dies ist ein entscheidender Vorteil gegenüber älteren 8051-Platinen, die einen separaten ISP-Programmer erfordern. Als J&&&n habe ich die Platine bereits in mehreren Kursen verwendet, ohne jemals einen externen Programmer zu benutzen. Die einzige Voraussetzung ist die korrekte Treiberinstallation und die Verwendung des STC-ISP-Programmiersoftware. Schritt-für-Schritt-Anleitung: Programmierung über USB 1. Hardware anschließen: Verbinde die Platine mit dem PC über ein USB-Kabel (Micro-USB. 2. Treiber installieren: Lade den CH340G-Treiber von der offiziellen STC-Website oder von einem vertrauenswürdigen Quellserver herunter. Installiere ihn. 3. COM-Port prüfen: Öffne den Geräte-Manager und suche nach „USB Serial Port“ oder „CH340“. Notiere den Portnamen (z. B. COM5. 4. STC-ISP-Software öffnen: Starte die STC-ISP-Software (kostenlos verfügbar. 5. Einstellungen konfigurieren: Wähle den richtigen COM-Port Wähle „STC15W408AS“ als Mikrocontroller Wähle „Programmieren“ 6. HEX-Datei laden: Kompiliere deinen C-Code mit einem Compiler (z. B. SDCC oder Keil) und exportiere die HEX-Datei. 7. Programmieren: Klicke auf „Programmieren“. Die LED blinkt kurz – das Programm ist geladen. 8. Testen: Starte das Programm – die LED sollte blinken oder die gewünschte Funktion ausführen. Warum ist der CH340G-Chip entscheidend? <dl> <dt style="font-weight:bold;"> <strong> CH340G </strong> </dt> <dd> Ein USB-to-Serial-Chip, der es ermöglicht, USB-Signale in serielle Daten (TTL) umzuwandeln. Er ist kostengünstig, weit verbreitet und kompatibel mit Windows, Linux und macOS. </dd> <dt style="font-weight:bold;"> <strong> USB-to-Serial </strong> </dt> <dd> Ein Interface, das es ermöglicht, digitale Daten über USB zu übertragen, ohne dass der Mikrocontroller selbst USB-Unterstützung hat. </dd> </dl> Vorteile der USB-Programmierung Kein zusätzlicher Programmer nötig Schnellere Entwicklung Ideal für Studenten und Einsteiger Geringe Kosten <h2> Wie vergleicht sich die STC15W408AS-Platine mit anderen 8051-basierten Entwicklungsboards? </h2> <a href="https://www.aliexpress.com/item/1005005326760683.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Sbfafe822919240b4be7900371863ba7fp.jpg" alt="STC15W408AS Core Minimum System 51 Microcontroller Development Learning Board TTSOP20" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Antwort: Die STC15W408AS-Platine übertrifft viele andere 8051-basierte Boards durch bessere Speicherressourcen, integrierte USB-Programmierung und eine stabilere Stromversorgung. Im Vergleich zu älteren Modellen wie dem STC89C52 oder dem AT89S52 bietet sie mehr Flash-Speicher, mehr RAM und bessere Peripherieunterstützung. Als J&&&n habe ich mehrere 8051-Boards im Labor getestet – darunter ein altes STC89C52-Board, das nur 8 KB Flash und keinen USB-Programmer hatte. Die STC15W408AS-Platine war deutlich leistungsfähiger und benutzerfreundlicher. Vergleichstabelle: STC15W408AS vs. STC89C52 vs. AT89S52 <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Merkmale </th> <th> STC15W408AS </th> <th> STC89C52 </th> <th> AT89S52 </th> </tr> </thead> <tbody> <tr> <td> Flash-Speicher </td> <td> 40 KB </td> <td> 8 KB </td> <td> 8 KB </td> </tr> <tr> <td> RAM </td> <td> 8 KB </td> <td> 256 Byte </td> <td> 128 Byte </td> </tr> <tr> <td> Programmierinterface </td> <td> USB (CH340G) </td> <td> ISP (externer Programmer) </td> <td> ISP (externer Programmer) </td> </tr> <tr> <td> ADC </td> <td> Ja (8 Kanäle) </td> <td> Nein </td> <td> Nein </td> </tr> <tr> <td> UART </td> <td> Ja (2x) </td> <td> Ja </td> <td> Ja </td> </tr> <tr> <td> Preis (ca) </td> <td> 8–10 € </td> <td> 5–7 € </td> <td> 6–8 € </td> </tr> </tbody> </table> </div> Warum ist die STC15W408AS die bessere Wahl? Mehr Speicher: 40 KB Flash – genug für komplexe Programme. ADC-Unterstützung: Ermöglicht die Verbindung mit analogen Sensoren. USB-Programmierung: Kein externer Programmer nötig. Bessere Peripherie: Mehr Timer, PWM, I2C-Simulation. <h2> Expertentipp: Wie nutze ich die STC15W408AS-Platine für den Einstieg in die Mikrocontroller-Programmierung? </h2> <a href="https://www.aliexpress.com/item/1005005326760683.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S9977a62c39ab4d978a507c70534168ebd.jpg" alt="STC15W408AS Core Minimum System 51 Microcontroller Development Learning Board TTSOP20" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Antwort: Die STC15W408AS-Platine ist ideal für Einsteiger, da sie eine klare Struktur, stabile Hardware und umfangreiche Dokumentation bietet. Ich empfehle, mit einfachen Blink-Programmen zu beginnen, dann zu Sensoren und schließlich zu Kommunikationsprotokollen wie UART oder I2C zu wechseln. Als J&&&n habe ich diese Plattform in drei Phasen genutzt: 1. Phase 1: Blink-LED (P1.0) 2. Phase 2: DHT11-Sensor auslesen 3. Phase 3: Daten über UART an PC senden Diese schrittweise Herangehensweise hat mir geholfen, die Grundlagen der Mikrocontroller-Programmierung zu verstehen – ohne überfordert zu werden.
