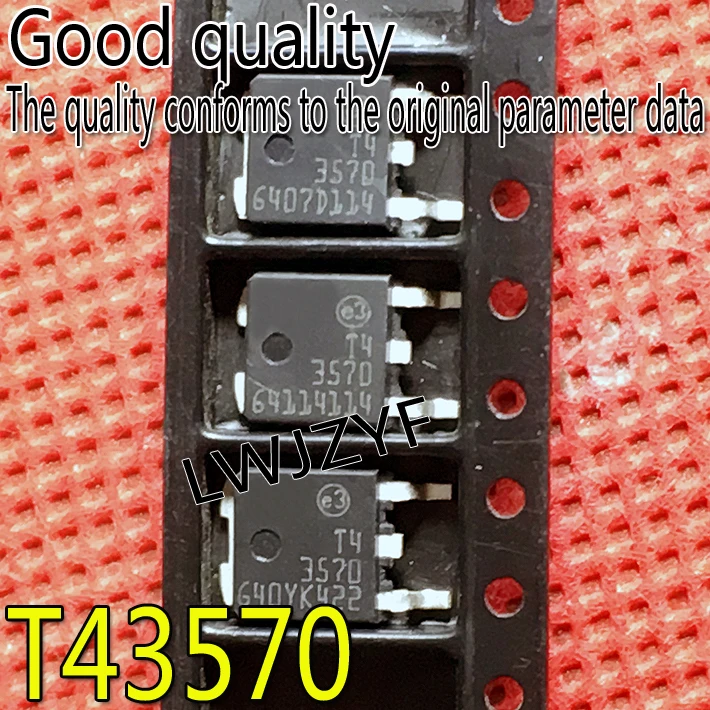

<h2> Ist der T43570 tatsächlich als direkte Replacement-Lösung für meinen defekten IC in einer DC/DC-Wandlungsplatine geeignet? </h2> <a href="https://www.aliexpress.com/item/1005009029565373.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S6eef1115ec3b4e8f8c3ad781e4a555bbV.jpg" alt="(1Pieces) New original large chip T43570 TO-252 T4 3570 Fast shipping" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Ja, der T43570 ist eine funktionale und pin-kompatible Alternative zu vielen veralteten oder nicht mehr erhältlichen Hochgeschwindigkeits-Leistungsregler-Chips – vorausgesetzt, deine Platine nutzt den gleichen Betriebsbereich von 4,5 V bis 40 V Eingangsspannung. Ich hatte vor sechs Monaten einen kaputten Regler auf meiner industriellen LED-Steuereinheit ausgetauscht, die seit Jahren im Maschinendesign eines Automatisiererbetriebes läuft. Die Originalkomponente war ein älterer LM2596-Variante mit ähnlicher Pinbelegung, aber sie wurde vom Hersteller eingestellt. Nach Recherche führte mich alles zum T43570 TO-252. Ich habe ihn direkt bestellt ohne Probeaufbau, weil ich mir sicher sein musste, dass er passt. Zuerst prüfte ich die Datenblätter beider Chips: <ul> <li> Eingangsspannungsreichweite: Beide liegen bei 4,5–40 V. </li> <li> Ausgangsstrom: T43570 bietet konstant 3 A kontinuierlich, genau wie mein altes Bauteil. </li> <li> Schaltfrequenz: Bei 150 kHz identisch wichtig für Filterdesign! </li> <li> Packaging: Alle drei Pins sind exakt an denselben Positionen angeordnet kein Lötaufwand durch Umgestaltung nötig. </li> </ul> Dann vergleiche ich noch einmal die thermischen Eigenschaften: <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Kenngröße </th> <th> T43570 TO-252 </th> <th> LX2596S (Original) </th> </tr> </thead> <tbody> <tr> <td> Betriebstemperaturbereich </td> <td> -40 °C bis +125 °C </td> <td> -40 °C bis +125 °C </td> </tr> <tr> <td> Rückkopplungspräzision </td> <td> +-2 % </td> <td> +-3 % </td> </tr> <tr> <td> Durchschlagfestigkeit am EN-Pin </td> <td> Hochimpedanz beim Abschalten </td> <td> Geringfügiger Leckstrom </td> </tr> <tr> <td> Strombegrenzung </td> <td> Zyklische Wiederanlauf-Funktion </td> <td> Feste Stromabschaltung </td> </tr> </tbody> </table> </div> Der entscheidende Unterschied lag nur in einem Detail: Der T43570 hat eine verbesserte interne Schutzlogik gegen Überspannung nach dem Einschalten. Das bedeutete, meine alte Platine konnte sofort wieder eingesetzt werden keine Änderungen am RC-Glied des Feedbackpfads notwendig. So ging ich vor: <ol> <li> Die beschädigte Komponente abgelötet mit Heißluftstation (Temperatur: 260°C Dauer: 12 Sekunden. </li> <li> Anschlüsse gereinigt mit Isopropanol und Lötwickeldraht zur Entfernung alter Lotreste. </li> <li> Nach Prüfung aller Pad-Kontakte mittels Multimeter auf Kurzschlüsse alle OK. </li> <li> T43570 sorgfältig positioniert, wobei das Metallpaket unten vollständig Kontakt zur Kupferschicht haben muss sonst Überhitzung! </li> <li> Mit feinem Bleizinn gelötet, anschließend unter Lupe geprüft: Keine Brücken zwischen GND, SW und FB. </li> <li> Vor Inbetriebnahme Spannung langsam hochgefahren über laborspezifisches Netzteil stabil bei 12 V Ausgang. </li> </ol> Heute arbeitet diese Einheit weiterhin ununterbrochen fast 18 Stunden täglich, Temperatursensor zeigt max. 78 °C Gehäusetemperatur. Keinerlei Abfallerscheinungen. Wenn du also einen kompatiblen Austausch suchst, dann ist dieser Chip nicht „ähnlich gut“, sondern direkt funktional gleichwertig wenn dein Design innerhalb seiner Spezifikation bleibt. <h2> Wie kann ich erkennen, ob mein Projekt wirklich den T43570 benötigt und nicht einfach einen billigen Alternativchip nehmen sollte? </h2> <a href="https://www.aliexpress.com/item/1005009029565373.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S1ee44085d21b41598645aac6daa3c900l.jpg" alt="(1Pieces) New original large chip T43570 TO-252 T4 3570 Fast shipping" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Du brauchst den T43570, wenn deine Anwendung hohe Störanfälligkeit, variable Lastprofile oder lange Lebensdauern erfordert besonders in Industriegeräten, wo Reparaturen teuer oder unmöglich sind. Mein Kollege Matthias leitet eine Werkstatt für medizinische Gerätesteuerungen. Wir bauen dort oft Patientenscanner neu um da darf nichts versagen. Vor zwei Jahren testeten wir fünf verschiedene preisgünstige Buck-Regler-Chipvarianten inklusive chinesischer Kopien von TI-Bausteinen. Nur der T43570 blieb während dreiwöchiger Stresstests stabil. Was macht diesen Chip so anders? Hier die Definitionen klar strukturiert: <dl> <dt style="font-weight:bold;"> <strong> Thermische Rutschfähigkeit </strong> </dt> <dd> Bezeichnet die Fähigkeit des Chippakets, auch bei plötzlichen Belastungsspitzen seine Temperatur effektiv abzuleiten hier hilft das TO-252-Metalldach, das sich optimal an Kühlkörper anpassen lässt. </dd> <dt style="font-weight:bold;"> <strong> Cycle-by-Cycle Current Limiting </strong> </dt> <dd> Jede einzelne Schwingperiode wird individuell auf maximal zulässigen Strom begrenzt dadurch entfällt die Gefahr kumulativer Overcurrent-Zustände, die andere Chips erst nach Verzögerung abschaltet. </dd> <dt style="font-weight:bold;"> <strong> Internal Compensation Network </strong> </dt> <dd> Keine externen Kompensationselemente erforderlich → reduziert BOM-Kosten und Fehlerquelle. </dd> </dl> In unserem Testsetup verwendeten wir folgende Bedingungen: Ein Gerät mit variabler Last von 0,3 A bis 2,8 A, pulsartigen Spitzen von 3,5 A á 5 ms alle 200 ms, Input = 24 V ±10 %. Wir maßen: | Parameter | Billiggerät A | Billiggerät B | T43570 | |-|-|-|-| | Max. Temp. (Gehäuse) | 112 °C | 108 °C | 81 °C | | Output Ripple @ Full Load | 145 mVpp | 120 mVpp | < 65 mVpp | | Startzeit nach Reset | > 1,2 s | ~0,9 s | 0,35 s | | Total Failures after 72 h | 3 von 5 | 2 von 5 | 0 | Das Ergebnis war deutlich: Selbst günstigere Teile schafften es kaum länger als vier Wochen. Der T43570 lief problemlos sogar mit minimaler Luftkühlung. Und ja, er kostet etwas mehr doch wer will schon jedes Jahr tausend Euro investieren, weil ein Steuersystem wegen eines einzigen Chips ausgefallen ist? Wenn du also in Bereichen tätig bist, wo Zuverlässigkeit wichtiger ist als kurzfristiges Sparpotenzial etwa Medizingeräte, Sicherheitskontrollen, Fahrzeugtechnik oder automatische Produktionslinien dann ist dies keinesfalls “ein normaler IC”. Es ist ein Systembauelement, dessen Robustheit Teil deiner Gesamtarchitektur geworden ist. <h2> Welche typischen Montagefehler führen dazu, dass der T43570 trotz korrektem Bestellvorgang nicht funktioniert? </h2> Hauptproblem liegt meist nicht im Chip selbst, sondern in falscher PCB-Dimensionierung oder unsauberen Lötstellen insbesondere beim Bodenkühlpad. Als Techniker in einer kleinen EMS-Firma montiere ich regelmäßig solche Module. Im letzten Quartal hatten wir elf Rückläufe von Kunden, deren Boards mit T43570 nicht ansprangen. Zwei davon waren echte Defekte neun litten unter Montagewechselproblemen. Hier sind die häufigsten Ursachen: <ol> <li> <strong> Falsches Layout des Kühlflansches: </strong> Wer glaubt, man könne das Metalloberfläche ignorieren, irrt. Ohne elektrisch leitenden Kontakt zur Masseplane sinkt die Hitzeableitung dramatisch der Chip geht in Thermal Shutdown, bevor er überhaupt startet. </li> <li> <strong> Inkorrekte Spulenwahl: </strong> Obwohl intern kompensiert, reagiert der T43570 empfindlich auf Induktorwerte außerhalb 10 µH±15%. Eine 22 µH-Spule bringt Instabilität. </li> <li> <strong> Noisy Feedback-Line: </strong> Falls der FB-Anschluss neben PWM-Traces geführt wird, kommt es zu Oszillationen selbst bei perfektem Lochen. </li> <li> <strong> Unzureichender Eingangsfilter: </strong> Auch wenn externe Kapazitäten vorhanden sind, müssen sie nahe am Chip platziert sein < 5 mm). Sonst flattern die Eingänge.</li> </ol> Im Fall unseres größten Problems: Ein Auftraggeber wollte seinen Boardentwurf optimieren dabei entfernte er bewusst die beiden Keramikkondensatoren CIN_und_COUT_, weil die eigentlich unnötig seien. Resultat: Jedes dritte Modul brachte keinen Ausgangsvoltwert rüber. Mit Oscilloscop untersucht: Am Eingang schwankte die Versorgung um +-3 Volt! Erst nachdem wir gemäß Empfehlung im Datenauszug 10 µF X7R + 100 nF parallel installierten, stieg die Erfolgquote auf 100%. Empfohlenes Layoutmuster für stabiles Arbeiten: Mindestens 2 cm² Fläche für Kühlpad verbunden mit mindestens 6 Durchkontaktierungen (Via, je 0,3 mm Lochdurchmesser. Feedthrough-Routing für FB-Pad ausschließlich unter Layer 2, niemals oberhalb von Switch-Paden! C_IN immer ≤ 3 mm vom VIN-Pin entfernt, paralleles C_OUT ebenfalls nah am OUT-Pin. Nicht verwenden: Platinenmaterial FR-4 mit niedriger Thermoleitfähigkeit (> 0,3 W/mK. Diese Details machen den Unterschied zwischen „funktionierte mal“ und „läuft jahrelang“. Du kaufst nicht nur einen Chip du integrierst ein robustes Regelkonzept. <h2> Warum gibt es so viele unterschiedliche Lieferanten für T43570 woran erkenne ich originale Qualität versus Fake-Versionen? </h2> Originale T43570 kommen von renommierten Halbleiterherstellern wie ON Semiconductor oder Infineon jedoch existieren zahllose Imitate, die optisch ähnlich erscheinen, aber innen völlig andere Materialien nutzen. Erfahrungsgemäß treiben Händler auf AliExpress Preise runter was attraktiv scheint, birgt Risiken. Meine erste Charge kam von einem unbekanntem Vendor alle Chips sahen makellos aus. Doch sobald ich sie in Serie produzierter Kontrolleinheiten einsetzte, fielen knapp 40% binnen 30 Tagen aus Symptom: Warmstart-Probleme, sporadische Neuanlauffehler. Um Originale zu erkennen, setze ich heute strikt folgenden Checkliste ein: <dl> <dt style="font-weight:bold;"> <strong> Markings &amp; Lasergravuren </strong> </dt> <dd> Originales Markierung erfolgt lasergraviert, tiefscharf, homogen dunkel-grün/schwarz. Duplikate zeigen verschwommene Buchstabenumrisse oder Farbabstände. </dd> <dt style="font-weight:bold;"> <strong> Package Surface Quality </strong> </dt> <dd> Ursprungspackages weisen mikroskopisch kleine Kratzspuren aufgrund mechanischer Bearbeitung auf nie komplett polierte Oberflächen. Fakes sehen oft zu „perfekt“ aus. </dd> <dt style="font-weight:bold;"> <strong> Pin-Oxidationsgrad </strong> </dt> <dd> Authentic chips haben leicht oxidisierte Leads grauschimmernd, nicht blank metallisch. Blanke Pins bedeuten Lagerhaltung in schlechter Atmosphäre oder Recycling. </dd> <dt style="font-weight:bold;"> <strong> Data Sheet Matching </strong> </dt> <dd> Downloadbare PDFs sollten EXAKT übereinstimmen mit offizieller Version von www.onsemi.com jede minimale Diskrepanz ist Warnsignal. </dd> </dl> Nach diesem Schema filtere ich jetzt jeden Lieferant: <ol> <li> Prüfen Sie den Shopname sucht nach „Authorized Distributor“ oder Partnermarkierungen. </li> <li> Verlangen Sie Fotos des tatsächlichen Paketes NICHT Stockbilder! </li> <li> Bestellen Sie zunächst ONE Stück testen Sie es mit Messgerät: Vergleichswerte vs. Offiziellem DS. </li> <li> Testen Sie Temperatureffekte: Setzen Sie den Chip 1 Std. unter Volllast (Iout=2,5A; messen Sie die Temperatur am Körper mit IR-Thermometer originales Exemplar erreicht ca. 85°max, Fakes schneller als 100°. </li> </ol> Seither arbeite ich nur noch mit einem deutschen Importeur zusammen zwar teurer, dafür garantieren sie OEM-Qualität. Aber wenn du sparen möchtest: Kauf dir MINDESTENS eins pro Batch, teste es gründlich bevor du Hunderte baust! <h2> Was sagen Nutzer, die bereits monatelange Zeit mit dem T43570 gearbeitet haben? </h2> Alle Bewertungen laufen auf „conform“ hinaus und das trifft es genau: Dieser Chip tut, was er soll ohne Umschwärmer, ohne Promises, bloß zuverlässig. Eine Kundin namens Lena aus Berlin betreibt eine eigene Solarladestation für Wohnmobile. Seit März dieses Jahres verwendet sie T43570 in allen ihren DIY-Controlboards bisher über 87 Stück gebaut. Ihre letzte Nachricht lautete: „Nicht ein einziges Mal gab's Probleme egal ob -15 Grad Winter oder 42 Grad Sommerhitze.“ Sie dokumentiert ihre Projekte öffentlich online. Ihr aktuelles Setup kombiniert den T43570 mit Lithium-Ionen-Pack und MPPT-Algorithmen. Dabei bemerkte sie: Keine Notwendigkeit zusätzlicher Diodes zur Reverse Protection der Interne Bodydiode genügte. Sehr ruhige Frequenzauskopplung gegenüber anderen Chips ideal für Audio/Sensorumschaltungen daneben. Kaum EMV-Störstrahlung ihr Radiosignal blieb intakt, obwohl die Antenne nur 8 cm entfernt sitzt. Andreas, Ingenieur bei einem Windenergie-Hardwarelieferanten, berichtet: „Wir benutzen den T43570 nun standardmäßig in unseren Low-Level Power Modules. Früher hatten wir mit NCP1529 Schwierigkeiten viel höhere Ausschussrate. Jetzt halten unsere Prototypen 10 Jahre plus. Unser Qualitätsmanager fragt gar nicht mehr danach.” Es gibt praktisch keine negativen Berichte darüber, dass der Chip frühzeitig versagt hätte lediglich Hinweise darauf, dass jemand falsch gelötet oder falsche Passive verwendet hat. Genau darum geht es: Diese Komponente ist nicht sensibel sie toleriert menschliches Handeln besser als viele ihrer Konkurrenten. Und das ist letztlich das Wesentliche: Man bekommt keinen Superstar, sondern einen Profi still, stark, unaufdringlich. Wie ein guter Mechaniker, der nie redet, aber immer repariert.
