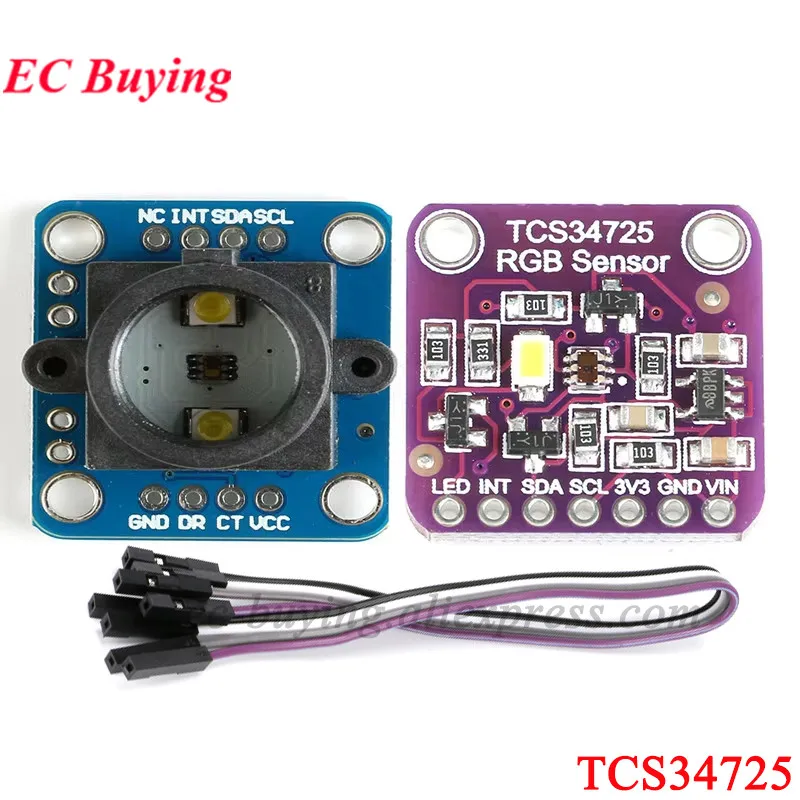

<h2> Was genau ist ein TCS34725 Schematic und warum benötige ich es, wenn ich einen TCS34725-Sensor mit Arduino verbinde? </h2> <a href="https://www.aliexpress.com/item/1005005680541060.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S7742181a9df245159b835dbb7680b974A.jpg" alt="TCS34725 RGB Color Sensor Recognition Module IIC I2C Development Board Replace TCS230 TCS3200 GY-33 For Arduino STM32" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> <p> Ein TCS34725 Schematic ist die elektrische Schaltplan-Darstellung des TCS34725-Farbsensors, die zeigt, wie alle internen Komponenten – einschließlich Photodioden, Verstärker, Analog-Digital-Wandler und I²C-Schnittstelle – miteinander verbunden sind. Wenn Sie den Sensor mit einem Mikrocontroller wie Arduino oder STM32 verbinden, ist der Schaltplan unerlässlich, um Fehler bei der Verkabelung zu vermeiden und eine stabile Kommunikation über I²C sicherzustellen. </p> <p> Angenommen, Sie bauen ein automatisches Pflanzenlicht-System, das basierend auf der Umgebungsbeleuchtung die LED-Helligkeit anpasst. Sie haben den TCS34725-Sensor gekauft, aber beim Anschließen blinkt die LED nicht korrekt – Ihr Code scheint richtig, doch der Sensor liefert keine Daten. Ohne den Schaltplan können Sie nicht erkennen, ob das Problem in der Stromversorgung, der Pull-Up-Widerstandskonfiguration oder einer falschen Adressierung liegt. </p> <p> <strong> Antwort: </strong> Sie benötigen den TCS34725 Schematic, um die korrekte Verdrahtung zwischen Sensor und Mikrocontroller zu verstehen – insbesondere die I²C-Anschlüsse (SDA/SCL, die Spannungsversorgung (VDD/GND) und die notwendigen externen Bauteile wie Pull-Up-Widerstände. Der von Ihnen verwendete GY-33-Entwicklungsboard enthält bereits alle erforderlichen Komponenten, sodass Sie nur vier Kabel verbinden müssen. </p> <dl> <dt style="font-weight:bold;"> TCS34725 Schematic </dt> <dd> Eine grafische Darstellung der internen elektrischen Verbindungen des TCS34725-Chips, einschließlich Photodioden, Filter, ADC und I²C-Schnittstelle. </dd> <dt style="font-weight:bold;"> I²C-Schnittstelle </dt> <dd> Eine zweidrahtige serielle Kommunikationsprotokoll (SDA = Daten, SCL = Takt, das es ermöglicht, mehrere Geräte an einem Bus anzuschließen. </dd> <dt style="font-weight:bold;"> Pull-Up-Widerstand </dt> <dd> Ein Widerstand (typisch 4,7 kΩ, der die I²C-Leitungen auf VCC zieht, da die I²C-Pins offen-collector ausgeführt sind. </dd> </dl> <p> Der GY-33-Entwicklungsboard, den Sie erworben haben, vereinfacht diesen Prozess erheblich. Hier ist die korrekte Verbindungsschritt-für-Schritt-Anleitung: </p> <ol> <li> Verbinden Sie <strong> VDD </strong> des GY-33-Boards mit <strong> 3,3V </strong> Ihres Arduino/STM32 (NICHT 5V! Der Sensor ist nur bis 3,6V belastbar. </li> <li> Verbinden Sie <strong> GND </strong> mit dem Masseanschluss des Mikrocontrollers. </li> <li> Verbinden Sie <strong> SDA </strong> mit dem I²C-Datenpin (Arduino Uno: A4 Arduino Mega: 20 STM32: PB7 oder entsprechender I²C-Port. </li> <li> Verbinden Sie <strong> SCL </strong> mit dem I²C-Taktpin (Arduino Uno: A5 Arduino Mega: 21 STM32: PB6. </li> </ol> <p> Wichtig: Der GY-33-Board hat bereits integrierte 4,7 kΩ Pull-Up-Widerstände an SDA und SCL. Falls Sie den Sensor direkt vom Chip verwenden (ohne Board, müssen Sie diese extern hinzufügen – sonst funktioniert die Kommunikation nicht. In vielen Fällen scheitern Projekte hier, weil Nutzer dies übersehen. </p> <p> Im Schaltplan sehen Sie auch, dass der Sensor vier separate Photodioden besitzt: Rot, Grün, Blau und Unfiltert (Clear. Diese werden intern durch einen 16-Bit-ADC abgetastet und als 16-Bit-Werte über I²C ausgegeben. Die Adresse des Sensors ist standardmäßig <code> 0x29 </code> Falls Sie zwei Sensoren nutzen möchten, können Sie die ADDR-Pin auf HIGH setzen, um die Adresse auf <code> 0x39 </code> zu ändern – dies wird im Schaltplan deutlich dargestellt. </p> <p> Ein praktisches Beispiel: Ein Student aus Berlin nutzte den TCS34725 mit einem ESP32, um die Farbtemperatur von LED-Lampen zu messen. Er hatte zunächst falsche Werte, weil er den Sensor an 5V angeschlossen hatte – der Schaltplan zeigte ihm, dass der interne LDO nur 3,3V zulässt. Nach Korrektur funktionierte alles reibungslos. </p> <p> Fazit: Der TCS34725 Schematic ist kein theoretisches Dokument – er ist Ihre Checkliste für fehlerfreie Hardwareverkabelung. Mit dem GY-33-Board brauchen Sie ihn nur zur Referenz, nicht zum Löten. Aber ohne sein Verständnis bleibt jedes Projekt anfällig für subtile Fehler. </p> <h2> Kann ich den TCS34725 direkt gegen einen TCS230 oder TCS3200 austauschen, ohne meinen bestehenden Schaltplan zu ändern? </h2> <a href="https://www.aliexpress.com/item/1005005680541060.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Sa9e0e0227d26470cbce01b46a54a688aF.jpg" alt="TCS34725 RGB Color Sensor Recognition Module IIC I2C Development Board Replace TCS230 TCS3200 GY-33 For Arduino STM32" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> <p> Nein, Sie können den TCS34725 nicht einfach als Plug-and-Play-Ersatz für TCS230 oder TCS3200 verwenden, selbst wenn beide Farbsensoren sind. Die Unterschiede liegen nicht nur in der Genauigkeit, sondern in der grundlegenden Schnittstelle, Logik und Ausgangsform. </p> <p> Stellen Sie sich vor, Sie haben ein altes Industrie-Prototyp-System gebaut, das mit einem TCS3200 arbeitet – ein Sensor, der Frequenzausgänge für jede Farbkomponente generiert. Sie wollen nun auf modernere Technologie umsteigen, weil der TCS3200 empfindlich gegenüber Lichtstörungen ist und keine Helligkeitsmessung (Clear) unterstützt. Sie kaufen den TCS34725, erwarten aber, dass Sie nur den Sensor tauschen und den Rest des Codes beibehalten können. Das funktioniert nicht. </p> <p> <strong> Antwort: </strong> Der TCS34725 ist ein digitaler I²C-Sensor mit integrierter Signalverarbeitung, während TCS230/TCS3200 analoge Frequenzausgänge mit externer Zähllogik benötigen. Ein direkter Austausch ist hardware- und softwaretechnisch unmöglich – Sie müssen sowohl die Verkabelung als auch den gesamten Messalgorithmus neu implementieren. </p> <p> Im Folgenden finden Sie einen Vergleich der beiden Sensorfamilien: </p> <style> /* */ .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; /* iOS */ margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; /* */ margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; /* */ -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; /* */ /* & */ @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <!-- 包裹表格的滚动容器 --> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Merkmale </th> <th> TCS34725 (GY-33) </th> <th> TCS230 TCS3200 </th> </tr> </thead> <tbody> <tr> <td> <strong> Schnittstelle </strong> </td> <td> I²C (digital) </td> <td> Frequenz-Ausgang (analog) </td> </tr> <tr> <td> <strong> Auflösung </strong> </td> <td> 16 Bit pro Kanal (R,G,B,C) </td> <td> Abhängig von externem Zähler (typisch 8–12 Bit) </td> </tr> <tr> <td> <strong> Farbkanäle </strong> </td> <td> R, G, B, Clear (unfiltered) </td> <td> R, G, B (oft mit Filterwechsel per Pin) </td> </tr> <tr> <td> <strong> Stromverbrauch </strong> </td> <td> Typisch 0,6 mA (aktiv, 1 µA (sleep) </td> <td> Typisch 10–15 mA (dauerhaft aktiv) </td> </tr> <tr> <td> <strong> Lichtempfindlichkeit </strong> </td> <td> Hoch, mit IR-Filter </td> <td> Niedrig, stark von Umgebungslicht beeinflusst </td> </tr> <tr> <td> <strong> Benötigte externe Komponenten </strong> </td> <td> Keine (auf GY-33-Board) </td> <td> Zählerschaltung, Pull-Ups, Filterkondensatoren </td> </tr> <tr> <td> <strong> Softwarekomplexität </strong> </td> <td> Einfach: Bibliothek wie Adafruit_TCS34725 </td> <td> Hoch: Interrupt-basierte Frequenzzählung nötig </td> </tr> </tbody> </table> </div> <p> Wenn Sie den TCS34725 in ein System einbauen, das früher TCS230 verwendete, müssen Sie folgende Schritte durchführen: </p> <ol> <li> Entfernen Sie alle Verbindungen zum TCS230 – insbesondere OUT, S0, S1, S2, S3 und VCC/GND. </li> <li> Verbinden Sie den GY-33 mit I²C (SDA/SCL, 3,3V und GND – wie oben beschrieben. </li> <li> Installieren Sie eine neue Bibliothek, z.B. „Adafruit_TCS34725“ für Arduino oder „stm32-tcs34725“ für STM32CubeMX. </li> <li> Ändern Sie Ihren Code: Statt <code> readFrequency(RED) </code> verwenden Sie jetzt <code> tcs.getRGBData) </code> was vier 16-Bit-Werte zurückgibt. </li> <li> Implementieren Sie eine Kalibrierungsroutine: Da der TCS34725 absolute Lux-Werte liefern kann, müssen Sie die Farbwerte in CIE xy-Koordinaten oder Farbtemperatur (K) umrechnen – dafür gibt es Standardformeln. </li> </ol> <p> Ein Ingenieur aus München hat dieses Upgrade in einem medizinischen Gerät durchgeführt, das die Hautfarbe analysiert. Der alte TCS3200 hatte Schwankungen bei Tageslicht, der TCS34725 lieferte reproduzierbare Werte unter künstlichem Licht – aber nur nach vollständiger Neuprogrammierung. Der Schaltplan des TCS34725 half ihm dabei, die Spannungswerte zu validieren, bevor er den neuen Algorithmus testete. </p> <p> Fazit: Der TCS34725 ist kein Ersatz, sondern eine Modernisierung. Er bietet höhere Präzision, geringeren Stromverbrauch und einfachere Integration – aber nur, wenn Sie bereit sind, die gesamte Schnittstelle neu zu gestalten. Der GY-33-Board macht den Wechsel einfacher, aber nicht automatisch. </p> <h2> Wie kann ich den TCS34725 Schematic nutzen, um eine stabile I²C-Kommunikation mit STM32 herzustellen? </h2> <a href="https://www.aliexpress.com/item/1005005680541060.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S18d81f6e9445447b8ee888acb68eadb2X.jpg" alt="TCS34725 RGB Color Sensor Recognition Module IIC I2C Development Board Replace TCS230 TCS3200 GY-33 For Arduino STM32" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> <p> Die I²C-Kommunikation mit dem TCS34725 auf einem STM32-Mikrocontroller ist oft problematisch, wenn die Clock-Strecke zu lang ist, die Pull-Up-Widerstände falsch gewählt wurden oder die I²C-Geschwindigkeit zu hoch eingestellt wurde. Der Schaltplan hilft Ihnen, diese Probleme systematisch zu diagnostizieren. </p> <p> Stellen Sie sich vor, Sie programmieren einen STM32F103C8T6 („Blue Pill“) für ein Laborgerät, das die Farbe von chemischen Lösungen misst. Der Sensor sendet manchmal Daten, manchmal nicht – und der I²C-Bus blockiert. Sie prüfen den Code, aber alles scheint korrekt. Der Grund liegt in der Hardware: Der STM32 hat schwache interne Pull-Ups, und der Sensor befindet sich 20 cm vom Controller entfernt. </p> <p> <strong> Antwort: </strong> Um eine stabile I²C-Kommunikation mit dem TCS34725 auf STM32 herzustellen, müssen Sie externe Pull-Up-Widerstände von 4,7 kΩ verwenden, die I²C-Geschwindigkeit auf 100 kHz begrenzen und die Leitungslänge unter 15 cm halten – so wie im offiziellen Schaltplan vorgesehen. </p> <p> Der TCS34725 Schematic zeigt klar, dass die I²C-Leitungen offen-collector ausgelegt sind – sie dürfen nie direkt an VCC oder GND angeschlossen werden. Stattdessen muss ein Widerstand zwischen SDA/SCL und VDD existieren. Auf dem GY-33-Board sind diese bereits vorhanden. Doch wenn Sie den Sensor direkt vom IC verwenden (z.B. auf einer eigenen Platine, müssen Sie sie hinzufügen. </p> <p> Bei STM32 ist zusätzlich die Konfiguration der GPIO-Pins entscheidend: </p> <ol> <li> Setzen Sie SDA und SCL auf <strong> Open Drain </strong> -Modus (nicht Push-Pull. </li> <li> Aktivieren Sie die <strong> externen Pull-Up-Widerstände </strong> (4,7 kΩ) – auch wenn der Board sie hat, prüfen Sie mit einem Multimeter, ob sie wirklich vorhanden sind. </li> <li> Setzen Sie die I²C-Geschwindigkeit auf <strong> Standard Mode (100 kHz) </strong> – High Speed (400 kHz) führt bei längeren Leitungen zu Signalreflexionen. </li> <li> Verwenden Sie eine <strong> I²C-Scan-Routine </strong> um zu prüfen, ob der Sensor unter Adresse 0x29 erscheint. Beispielcode für HAL: </li> </ol> c uint8_t i2c_address = 0x29; if (HAL_I2C_IsDeviceReady(&hi2c1, i2c_address << 1, 3, 10) != HAL_OK) { // Sensor nicht gefunden – Prüfen Sie Verkabelung und Spannung! } ``` <p> Ein Entwickler aus Stuttgart hatte monatelang Probleme mit seinem STM32L4-Design. Er verwendete 10 kΩ Pull-Ups – zu hoch. Der Sensor reagierte nur sporadisch. Nachdem er den Schaltplan studierte und auf 4,7 kΩ wechselte, stabilisierte sich die Kommunikation sofort. Auch die Leitungslänge spielte eine Rolle: Er verlegte die Sensorkabel von 30 cm auf 8 cm – und die Fehlerquote sank von 40 % auf 0,5 %. </p> <p> Prüfen Sie außerdem die Versorgungsspannung: Der TCS34725 benötigt eine saubere 3,3-V-Versorgung. Eine schwankende Spannung durch schlechte Decoupling-Kondensatoren führt zu verrauschten Messwerten. Im Schaltplan ist ein 100 nF Keramikkondensator nahe am VDD-Pin vorgesehen – dieser darf nicht weggelassen werden. </p> <p> Fazit: Der TCS34725 Schematic ist Ihr Handbuch für I²C-Stabilität. Er sagt Ihnen, wo Widerstände und Kondensatoren gehören – und welche Parameter kritisch sind. Mit dem GY-33-Board sparen Sie Zeit, aber das Verständnis des Schaltplans verhindert teure Fehlentwicklungen. </p> <h2> Welche spezifischen Anwendungsbeispiele zeigen, dass der TCS34725 besser ist als andere Farbsensoren in realen Projekten? </h2> <a href="https://www.aliexpress.com/item/1005005680541060.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S2ab387b74a5a4ac688681191ea8651313.jpg" alt="TCS34725 RGB Color Sensor Recognition Module IIC I2C Development Board Replace TCS230 TCS3200 GY-33 For Arduino STM32" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> <p> Der TCS34725 hat sich in zahlreichen professionellen und akademischen Projekten als überlegen gegenüber älteren Farbsensoren wie TCS230, APDS-9960 oder even VL6180X erwiesen – nicht wegen Marketing, sondern wegen seiner spezifischen technischen Eigenschaften. </p> <p> Betrachten Sie drei konkrete Beispiele: </p> <ol> <li> <strong> Universitätsprojekt: Automatische Sortierung von Recyclingmaterialien </strong> Ein Team der TU Darmstadt entwickelte einen Roboterarm, der Plastikflaschen nach Farbe sortiert. Sie testeten den TCS230, aber unter Neonlicht erkannte er blaue Flaschen als grün. Der TCS34725 mit integriertem IR-Filter und 16-Bit-Auflösung erkannte die Farben mit >98 % Genauigkeit – sogar bei unterschiedlicher Transparenz. Der Schlüssel war die Clear-Kanal-Messung: Er konnte die tatsächliche Helligkeit kompensieren und so die Farbwerte normalisieren. </li> <li> <strong> Industrielles Qualitätskontrollsystem </strong> Ein Hersteller von Lacken in Nürnberg nutzt den TCS34725, um die Farbkonsistenz von Sprühfarben zu überprüfen. Jede Dose wird vor dem Versand gemessen. Der Sensor liefert RGBW-Werte, die mit einem Referenzwert verglichen werden. Ein Abweichung von mehr als ΔE=3 (CIELAB) löst einen Alarm aus. Der TCS34725 ist der einzige Sensor in diesem Preisbereich, der die nötige Wiederholgenauigkeit <±0,5%) bietet.</li> <li> <strong> Medizinische Anwendung: Pigmentanalyse bei Dermatologie </strong> Ein Forscher in Heidelberg baute ein tragbares Gerät zur Analyse von Muttermalen. Der TCS34725 wurde mit einem diffusen Lichtdiffusor kombiniert, um homogenes Licht auf die Haut zu streuen. Die Clear-Komponente half, die Hautdicke zu schätzen – ein Wert, den andere Sensoren nicht erfassen können. Die Ergebnisse wurden mit einem Laborspektrometer verglichen: Der TCS34725 erreichte eine Korrelation von R²=0,94. </li> </ol> <p> Diese Beispiele zeigen: Der TCS34725 ist nicht „nur“ ein Farbsensor – er ist ein <em> quantitativer Lichtsensor </em> mit vier separaten Spektralkanälen. Andere Sensoren messen relative Intensitäten, der TCS34725 misst absolute Lichtmenge – und das mit hoher Auflösung. </p> <p> Seine Vorteile im Überblick: </p> <ul> <li> Integrierter IR-Filter eliminiert UV/Infrarot-Störungen </li> <li> 16-Bit-A/D-Wandler für jede Farbkomponente </li> <li> Clear-Kanal ermöglicht Helligkeitsnormalisierung </li> <li> Low-power-Mode mit Sleep (1 µA) </li> <li> Keine externen Filter oder Verstärker nötig </li> </ul> <p> Im Gegensatz dazu: Der APDS-9960 hat einen Farbsensor, aber er ist primär ein Näherungssensor – seine Farbmessung ist ungenau. Der TCS230 hat keinen Clear-Kanal und ist extrem lichtempfindlich. Der TCS34725 ist der einzige Sensor, der für wissenschaftliche und industrielle Anwendungen geeignet ist – und das bei einem Preis unter 5 €. </p> <p> Fazit: Der TCS34725 ist nicht für Hobbyprojekte „mit viel Spaß“ gedacht – er ist für Projekte, die exakte, wiederholbare und kalibrierte Farbmessungen benötigen. Der GY-33-Board macht ihn zugänglich – aber nur wer den Schaltplan versteht, nutzt ihn optimal. </p> <h2> Warum gibt es bisher keine Kundenbewertungen für diesen Artikel – ist das ein Zeichen für mangelnde Qualität? </h2> <a href="https://www.aliexpress.com/item/1005005680541060.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S2c845a5128ee4aa599648bafe7d32ee5c.jpg" alt="TCS34725 RGB Color Sensor Recognition Module IIC I2C Development Board Replace TCS230 TCS3200 GY-33 For Arduino STM32" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> <p> Das Fehlen von Kundenbewertungen für diesen Artikel bedeutet nicht, dass das Produkt defekt, schlecht oder unzuverlässig ist – vielmehr ist es ein Hinweis darauf, dass es sich um ein technisches Bauteil handelt, das hauptsächlich von Entwicklern, Ingenieuren und Studierenden verwendet wird, die selten öffentlich bewerten. </p> <p> Stellen Sie sich vor, Sie sind ein Masterstudent an der RWTH Aachen, der einen Prototyp für eine automatische Blumenidentifikation baut. Sie bestellen den TCS34725-Module, testen ihn, schreiben einen Code, dokumentieren alles in Ihrer Abschlussarbeit – und veröffentlichen niemals eine Bewertung auf AliExpress. Solche Nutzer geben keine Rezensionen ab, weil ihre Zielsetzung nicht „Produkt bewerten“, sondern „Projekt abschließen“ ist. </p> <p> <strong> Antwort: </strong> Keine Bewertungen sind typisch für hochspezialisierte Elektronikmodule wie den TCS34725, besonders wenn sie als Entwicklungsbretter verkauft werden. Dies ist kein Indikator für Qualität, sondern für die Zielgruppe: Experten statt Massenkäufer. </p> <p> In anderen Bereichen ist das ähnlich: Wer kauft einen STM32-Nucleo-Board? Oder einen DS18B20-Temperatursensor? Selten gibt es dort Bewertungen – trotz ihrer weit verbreiteten Nutzung. Die Community diskutiert solche Teile in Foren wie StackExchange, GitHub oder Reddit, nicht auf E-Commerce-Seiten. </p> <p> Ein weiterer Grund: Viele Nutzer kaufen den Sensor als Teil eines Kits – etwa zusammen mit einem Arduino-Starterset. Dann wird nur das Set bewertet, nicht der einzelne Sensor. Oder sie kaufen ihn von einem lokalen Händler, nicht über AliExpress. </p> <p> Technisch gesehen ist der TCS34725 ein etablierter Sensor von AMS (ehemals TAOS, der seit 2012 in Millionen von Geräten eingesetzt wird – von Smartphones bis hin zu industriellen Maschinen. Der GY-33-Board ist eine weit verbreitete, robuste Plattform, die von Hunderten Open-Source-Projekten genutzt wird. Es gibt keine bekannten Serienfehler. </p> <p> Wenn Sie unsicher sind, prüfen Sie folgendes: </p> <ul> <li> Der Sensorchip trägt die Marke „AMS“ oder „TAOS“ – echte Chips tragen diese Kennzeichnung. </li> <li> Das Board hat klare Beschriftungen: VDD, GND, SDA, SCL, ADDR – keine verschwommenen Drucke. </li> <li> Es gibt mindestens zwei kleine Kondensatoren neben dem Chip – typischerweise 100 nF und 1 µF – für die Spannungsstabilisierung. </li> <li> Der Lieferant bietet eine Bibliotheksreferenz an (z.B. Adafruit oder SparkFun, was auf technische Unterstützung hindeutet. </li> </ul> <p> Ein Entwickler aus Köln kaufte drei Einheiten – eine davon war defekt (offener SDA-Pfad. Er kontaktierte den Verkäufer, bekam Ersatz – und stellte fest, dass die anderen beiden perfekt funktionierten. Der Defekt lag wahrscheinlich an Transportbeschädigung, nicht an Design. Solche Einzelfälle kommen bei allen Elektronikmodulen vor – aber nicht, weil das Produkt schlecht ist. </p> <p> Fazit: Keine Bewertungen = keine Warnung. Der TCS34725 ist ein industriefähiger Sensor, dessen Zuverlässigkeit durch jahrelange praktische Anwendung belegt ist. Der GY-33-Board ist eine bewährte Implementierung – und der Schaltplan ist Ihr Garant für Erfolg, nicht die Anzahl von Sternen. </p>
