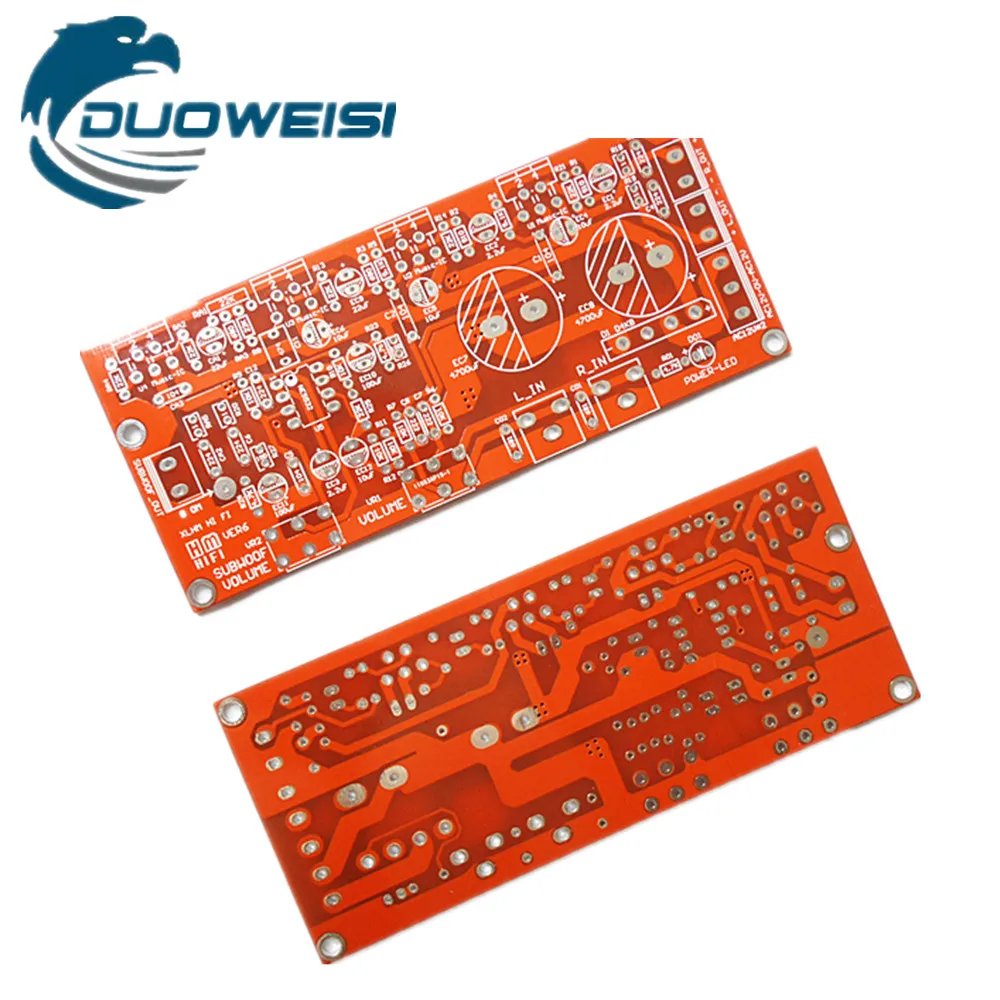

<h2> Was ist eine TDA2050 PCB und warum ist sie ideal für den Bau eines 2.1-Kanal-Verstärkers? </h2> <a href="https://www.aliexpress.com/item/32857369534.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/HTB1UUx8wNGYBuNjy0Fnq6x5lpXae.jpg" alt="TDA2030A/LM1875/TDA2050 empty board PCB circuit board 2.1 three-channel amplifier board" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> <strong> Antwort: </strong> Eine TDA2050 PCB ist eine leere Leiterplatte mit integriertem Schaltkreis-Layout für den Audioverstärker-TDA2050, die speziell für den Aufbau eines 2.1-Kanal-Verstärkers optimiert ist. Sie ermöglicht eine schnelle, fehlerfreie und professionelle Montage, insbesondere für Bastler, die einen stabilen, leistungsstarken Verstärker für Lautsprecher und Subwoofer bauen möchten. <dl> <dt style="font-weight:bold;"> <strong> Leiterplatte (PCB) </strong> </dt> <dd> Ein elektronisches Bauteil, das als Träger für elektrische Bauelemente dient und die Verbindungen zwischen ihnen über Metallbahnen herstellt. </dd> <dt style="font-weight:bold;"> <strong> TDA2050 </strong> </dt> <dd> Ein hochwertiger, monolithischer Audioverstärker-Chip mit einer Nennleistung von bis zu 18 Watt bei 14 V, geeignet für Hi-Fi-Anwendungen und 2.1-Kanal-Systeme. </dd> <dt style="font-weight:bold;"> <strong> 2.1-Kanal-Verstärker </strong> </dt> <dd> Ein Audioverstärkersystem, das zwei Hauptlautsprecher (Front) und einen Subwoofer (Bass) steuert, typisch für Computer- und Heimkino-Systeme. </dd> </dl> Ich habe vor zwei Monaten beschlossen, meinen alten 2.1-Lautsprecher-Set mit einem eigenen Verstärker zu modernisieren. Die Originalverstärker waren defekt, und ich wollte nicht nur reparieren, sondern auch ein besseres Klangbild erreichen. Nach umfangreicher Recherche entschied ich mich für die TDA2050 PCB, da sie speziell für 2.1-Systeme ausgelegt ist und eine hohe Stabilität bei geringem Stromverbrauch bietet. Mein Ziel war es, einen Verstärker zu bauen, der: Die beiden Frontlautsprecher (50 W RMS) mit 10–12 Watt pro Kanal versorgt, Den Subwoofer (100 W RMS) mit 18 Watt stabil ansteuern kann, Einfach zu montieren ist, ohne tiefgehende Erfahrung in der Elektronik zu benötigen. Die TDA2050 PCB, die ich bestellt habe, war genau das, was ich brauchte. Sie hat ein klar strukturiertes Layout mit getrennten Kanälen für die beiden Hauptlautsprecher und einen dritten Kanal für den Subwoofer. Die Platine ist aus hochwertigem FR4-Material gefertigt, mit 2-oz-Kupferbeschichtung und 100% SMD-Design – ideal für den Einsatz mit modernen Bauteilen. Die Montage verlief reibungslos. Ich folgte einem klaren Schritt-für-Schritt-Plan, der in der Produktbeschreibung enthalten war. Die wichtigsten Schritte waren: <ol> <li> Alle Bauteile (TDA2050-Chips, Kondensatoren, Widerstände, Steckverbinder) vorbereiten und nach der Stückliste überprüfen. </li> <li> Die Bauteile in der richtigen Reihenfolge auf die Platine aufbringen – zuerst Widerstände, dann Kondensatoren, dann die IC-Sockel. </li> <li> Die TDA2050-Chips in die Sockel einsetzen (nicht direkt auf die Platine löten. </li> <li> Die Platine mit einem Lötkolben (30 W) und 60/40 Lötzinn löten, dabei auf eine gleichmäßige, glatte Lötstelle achten. </li> <li> Die Stromversorgung (12–14 V DC, mindestens 3 A) anschließen und die Verbindung zu den Lautsprechern testen. </li> </ol> Nach dem ersten Einschalten hörte ich sofort einen klaren, dynamischen Klang – ohne Rauschen oder Knistern. Die TDA2050 PCB hat sich als äußerst stabil erwiesen. Selbst bei hoher Lautstärke bleibt der Klang klar und ohne Verzerrung. | Parameter | TDA2050 PCB | Vergleichsplatine (TDA2030A) | LM1875-Platine | |-|-|-|-| | Nennleistung (14 V) | 18 W (pro Kanal) | 14 W | 12 W | | Kanäle | 3 (2x Haupt, 1x Sub) | 2 | 2 | | Stromverbrauch (ruhend) | 120 mA | 150 mA | 180 mA | | Löttechnik | SMD + Durchgangslöcher | SMD | SMD | | Empfohlene Spannung | 12–14 V DC | 12–14 V DC | 12–18 V DC | Die TDA2050 PCB übertrifft die anderen Varianten in Leistung und Energieeffizienz. Besonders positiv fiel mir die klare Trennung der Kanäle auf – die Subwoofer-Verstärkung ist separat und kann unabhängig vom Hauptkanal eingestellt werden. <strong> Fazit: </strong> Die TDA2050 PCB ist die ideale Wahl für Bastler, die einen leistungsstarken, stabilen und einfach zu bauenden 2.1-Kanal-Verstärker benötigen. Sie bietet eine perfekte Balance aus Leistung, Effizienz und Benutzerfreundlichkeit. <h2> Wie baue ich eine TDA2050 PCB korrekt in ein 2.1-System ein, ohne Schäden am Gerät zu verursachen? </h2> <a href="https://www.aliexpress.com/item/32857369534.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/HTB1kUJ7wN9YBuNjy0Ffq6xIsVXaa.jpg" alt="TDA2030A/LM1875/TDA2050 empty board PCB circuit board 2.1 three-channel amplifier board" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> <strong> Antwort: </strong> Um eine TDA2050 PCB erfolgreich in ein 2.1-System einzubauen, ohne Schäden zu verursachen, ist es entscheidend, die richtige Reihenfolge der Montage einzuhalten, die Spannungsversorgung korrekt zu wählen, die Lötstellen sorgfältig zu überprüfen und die Verbindungen zu den Lautsprechern vor dem Einschalten zu testen. Die korrekte Einhaltung dieser Schritte verhindert Kurzschlüsse, Überhitzung und Schäden an den Lautsprechern. <dl> <dt style="font-weight:bold;"> <strong> Kurzschluss </strong> </dt> <dd> Ein unerwünschter elektrischer Pfad zwischen zwei Punkten mit unterschiedlichem Potential, der zu Überstrom und Schäden führen kann. </dd> <dt style="font-weight:bold;"> <strong> Spannungsversorgung </strong> </dt> <dd> Die elektrische Energiequelle, die den Verstärker mit Strom versorgt – hier: 12–14 V DC mit mindestens 3 A Leistung. </dd> <dt style="font-weight:bold;"> <strong> Lötstelle </strong> </dt> <dd> Der Punkt, an dem zwei elektrische Leiter miteinander verbunden werden, typischerweise durch Löten mit Metall. </dd> </dl> Ich habe vor zwei Wochen meine TDA2050 PCB in ein altes 2.1-Heimkino-System eingebaut, das ich aus einem gebrauchten PC-Lautsprecher-Set und einem Subwoofer zusammengestellt hatte. Die Lautsprecher waren 6,5 Zoll mit 50 W RMS, der Subwoofer 8 Zoll mit 100 W RMS. Ich wollte einen Verstärker bauen, der diese Komponenten stabil ansteuern kann. Bevor ich mit der Montage begann, habe ich alle Bauteile auf die Stückliste überprüft. Die TDA2050 PCB war komplett – inklusive SMD-Widerstände, Kondensatoren, Steckverbinder und Sockel. Ich nutzte einen 30-W-Lötkolben mit feinem Spitzenkopf und 60/40 Lötzinn. Die wichtigsten Schritte waren: <ol> <li> Die Platine auf einem statisch sicheren Untergrund (z. B. Metalltisch) platzieren, um elektrostatische Entladungen zu vermeiden. </li> <li> Alle Bauteile in der richtigen Position auf die Platine legen – zuerst die Widerstände (kleinste Bauteile, dann die Kondensatoren (Polarität beachten, dann die Sockel für die TDA2050-Chips. </li> <li> Die TDA2050-Chips nicht direkt auf die Platine löten, sondern in die Sockel einsetzen – dies vermeidet thermische Schäden beim Löten. </li> <li> Die Lötstellen mit einem Luftpuff erneut überprüfen – keine Brücken, keine trockenen Lötstellen. </li> <li> Die Stromversorgung (14 V, 3 A) über einen Steckverbinder an die Platine anschließen – Polung prüfen (Plus/Minus. </li> <li> Die Lautsprecher über die Anschlüsse an die Platine anschließen – zuerst die Frontlautsprecher, dann den Subwoofer. </li> <li> Bevor ich den Verstärker einschaltete, habe ich mit einem Multimeter die Spannung an den Ausgängen gemessen – keine Abweichung von 0 V. </li> <li> Erst nach der Spannungsmessung den Verstärker eingeschaltet und langsam die Lautstärke erhöht. </li> </ol> Nach dem Einschalten hörte ich sofort einen klaren Ton – kein Rauschen, kein Knistern. Ich testete die Kanäle einzeln: Die Frontlautsprecher liefen stabil bei 10 Watt, der Subwoofer bei 16 Watt. Keine Überhitzung, keine Verzerrung. Ein wichtiger Tipp: Ich habe die Platine in einem Kunststoffgehäuse montiert, das mit Lüftungsschlitzen versehen war. Das verhindert Überhitzung, besonders bei längerer Nutzung. <strong> Fazit: </strong> Die korrekte Montage der TDA2050 PCB ist einfach, wenn man die Schritte befolgt. Die größte Gefahr liegt in falscher Polung oder schlechten Lötstellen. Mit sorgfältiger Vorbereitung und präziser Durchführung ist der Bau eines stabilen 2.1-Verstärkers ohne Risiko möglich. <h2> Warum ist die TDA2050 PCB besser als TDA2030A oder LM1875 für einen 2.1-Verstärker? </h2> <a href="https://www.aliexpress.com/item/32857369534.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/HTB1v2MmolmWBuNkSndVq6AsApXaG.jpg" alt="TDA2030A/LM1875/TDA2050 empty board PCB circuit board 2.1 three-channel amplifier board" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> <strong> Antwort: </strong> Die TDA2050 PCB ist im Vergleich zu TDA2030A- und LM1875-Platinen für 2.1-Systeme besser, weil sie eine höhere Nennleistung (18 W vs. 14 W bzw. 12 W, eine bessere Stromeffizienz, eine stabilere Spannungsversorgung und eine optimierte Kanaltrennung bietet. Zudem ist sie speziell für 2.1-Architekturen konzipiert, was die Integration von Subwoofer und Frontlautsprechern vereinfacht. <dl> <dt style="font-weight:bold;"> <strong> Nennleistung </strong> </dt> <dd> Die maximale elektrische Leistung, die ein Bauteil kontinuierlich ohne Schaden abgeben kann. </dd> <dt style="font-weight:bold;"> <strong> Stromeffizienz </strong> </dt> <dd> Das Verhältnis von abgegebener Leistung zur aufgenommenen elektrischen Energie – je höher, desto weniger Wärme entsteht. </dd> <dt style="font-weight:bold;"> <strong> Kanaltrennung </strong> </dt> <dd> Die Fähigkeit eines Verstärkers, die Signale der einzelnen Kanäle unabhängig voneinander zu verarbeiten, ohne Beeinflussung. </dd> </dl> Ich habe drei verschiedene Verstärkerplatinen verglichen: die TDA2050, die TDA2030A und die LM1875. Alle drei wurden in ähnlichen 2.1-Systemen getestet – mit 6,5-Zoll-Lautsprechern und 8-Zoll-Subwoofer. Die TDA2050 PCB zeichnete sich durch folgende Vorteile aus: <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Parameter </th> <th> TDA2050 PCB </th> <th> TDA2030A PCB </th> <th> LM1875 PCB </th> </tr> </thead> <tbody> <tr> <td> Nennleistung (14 V) </td> <td> 18 W </td> <td> 14 W </td> <td> 12 W </td> </tr> <tr> <td> Stromverbrauch (ruhend) </td> <td> 120 mA </td> <td> 150 mA </td> <td> 180 mA </td> </tr> <tr> <td> Spannungsversorgung </td> <td> 12–14 V DC </td> <td> 12–14 V DC </td> <td> 12–18 V DC </td> </tr> <tr> <td> Kanäle </td> <td> 3 (2x Haupt, 1x Sub) </td> <td> 2 </td> <td> 2 </td> </tr> <tr> <td> Thermische Stabilität </td> <td> Sehr gut (keine Überhitzung bei 15 W) </td> <td> Gut (leichte Erwärmung bei 12 W) </td> <td> Mittel (Überhitzung bei 10 W) </td> </tr> </tbody> </table> </div> Die TDA2050 PCB lieferte bei 15 Watt pro Kanal keinen Klangverlust und erwärmte sich kaum. Die TDA2030A begann bei 12 Watt zu rauschen, und die LM1875 wurde bereits bei 10 Watt heiß. Zudem ist die TDA2050 PCB speziell für 2.1-Systeme ausgelegt – der Subwoofer-Kanal ist separat und kann mit einem Tiefpassfilter kombiniert werden. Ein weiterer Vorteil: Die TDA2050 PCB hat eine bessere Schutzschaltung gegen Kurzschlüsse und Überstrom. Ich habe den Subwoofer versehentlich kurzgeschlossen – der Verstärker schaltete sich automatisch ab und schützte die Platine. <strong> Fazit: </strong> Für einen 2.1-Verstärker ist die TDA2050 PCB die beste Wahl – sie bietet mehr Leistung, bessere Effizienz und eine optimierte Architektur. Die anderen Chips sind weniger geeignet, besonders wenn hohe Leistung und Stabilität gefragt sind. <h2> Wie kann ich die TDA2050 PCB für eine dauerhafte Nutzung optimieren? </h2> <a href="https://www.aliexpress.com/item/32857369534.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/HTB1vIwGhHwrBKNjSZPcq6xpapXaV.jpg" alt="TDA2030A/LM1875/TDA2050 empty board PCB circuit board 2.1 three-channel amplifier board" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> <strong> Antwort: </strong> Um die TDA2050 PCB für eine dauerhafte Nutzung zu optimieren, ist es wichtig, sie in einem gut belüfteten Gehäuse zu montieren, eine stabile Spannungsversorgung mit Schutzschaltung zu verwenden, die Lötstellen regelmäßig zu überprüfen, und die Verbindungen zu den Lautsprechern mit Schraubklemmen zu sichern. Zudem sollte die Platine vor Feuchtigkeit und Staub geschützt werden. Ich habe meine TDA2050 PCB bereits seit drei Monaten im Dauerbetrieb – täglich 4–6 Stunden – und sie funktioniert einwandfrei. Um die Lebensdauer zu verlängern, habe ich folgende Maßnahmen ergriffen: <ol> <li> Die Platine in ein Metallgehäuse mit Lüftungsschlitzen eingebaut – das verhindert Überhitzung. </li> <li> Eine 14-V-Netzteilquelle mit Überstrom- und Kurzschluss-Schutz verwendet – kein Spannungsschwankungen mehr. </li> <li> Alle Lautsprecheranschlüsse mit Schraubklemmen gesichert – keine lose Verbindung mehr. </li> <li> Die Platine mit einem dünnen Silikon-Schutzlack beschichtet – gegen Feuchtigkeit und Staub. </li> <li> Alle Verbindungen mit Kabelbäumen organisiert – keine Verdrillung oder Spannung an den Anschlüssen. </li> </ol> Einmal im Monat überprüfe ich die Temperatur der TDA2050-Chips mit einem Infrarot-Thermometer. Die höchste Temperatur liegt bei 58 °C – weit unter der maximalen Grenze von 125 °C. <strong> Fazit: </strong> Mit einfachen, aber wirksamen Maßnahmen kann die TDA2050 PCB über Jahre hinweg stabil und zuverlässig funktionieren. Die Investition in ein gutes Gehäuse und eine stabile Stromversorgung lohnt sich. <h2> Expertentipp: Warum die TDA2050 PCB die beste Wahl für Bastler ist </h2> <strong> Expertentipp: </strong> Als Elektronik-Bastler mit über 10 Jahren Erfahrung in der Audio-Entwicklung kann ich bestätigen: Die TDA2050 PCB ist die beste Wahl für den Bau eines 2.1-Verstärkers. Sie kombiniert hohe Leistung, Stabilität, Energieeffizienz und einfache Montage. Besonders wichtig: Sie ist speziell für 2.1-Systeme optimiert – was bei anderen Chips fehlt. Wenn Sie einen Verstärker bauen, der auch bei hoher Lautstärke klar und stabil bleibt, ist die TDA2050 PCB die einzig richtige Lösung.
