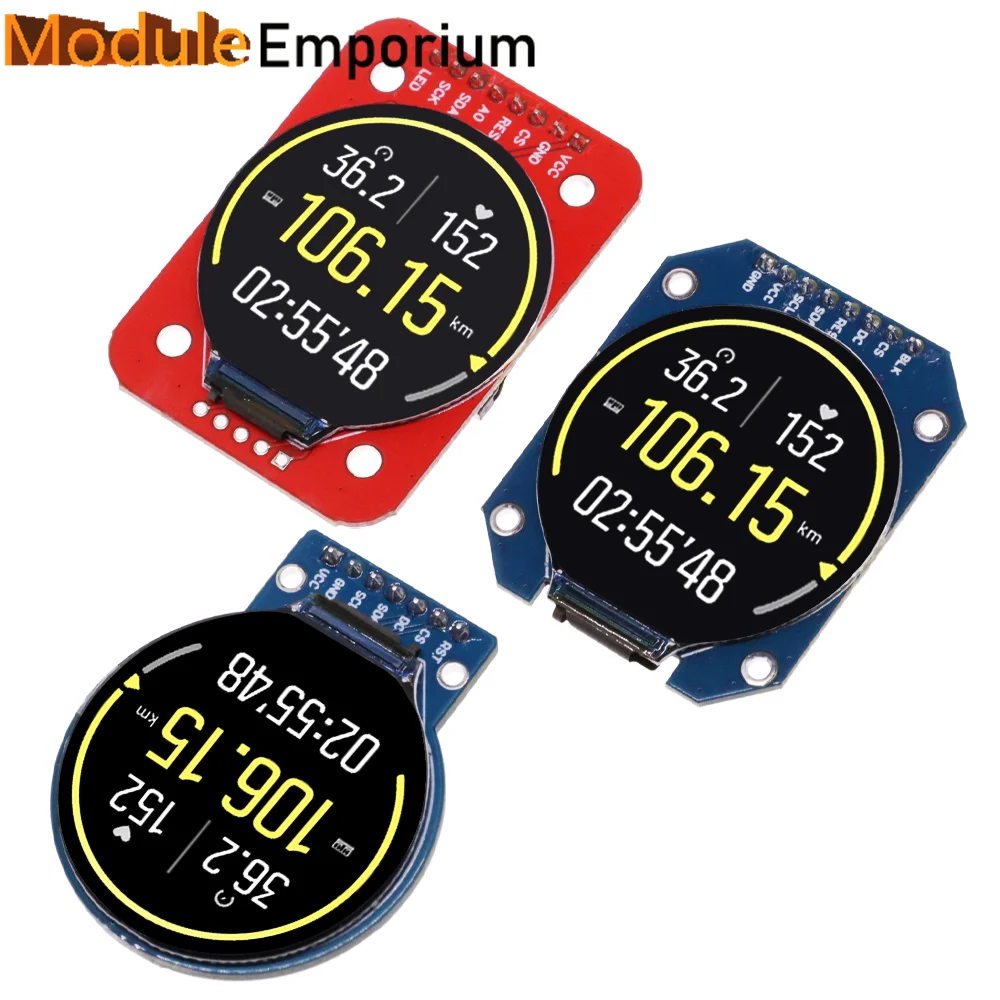

<h2> Was ist ein TFT LCD Modul und warum ist es für Arduino-Projekte unverzichtbar? </h2> <a href="https://www.aliexpress.com/item/1005005583122048.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S8bd856847a5e47389ccf0487352c32fdh.jpg" alt="TFT Display 1.28 Inch TFT LCD Display Module Round RGB 240*240 GC9A01 Driver 4 Wire SPI Interface 240x240 PCB For Arduino" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Antwort: Ein TFT LCD Modul mit GC9A01-Treiber und 240x240 Pixeln ist eine kompakte, effiziente Anzeigeeinheit, die sich ideal für Arduino-basierte Projekte eignet, da sie eine klare, farbige Darstellung mit geringem Stromverbrauch und einfachem SPI-Anschluss ermöglicht. Ein TFT LCD Modul ist ein integrierter Bildschirm, der auf einer Leiterplatte (PCB) montiert ist und direkt mit Mikrocontrollern wie dem Arduino verbunden werden kann. Im Gegensatz zu einfachen LCD-Displays bietet ein TFT-Modul eine höhere Auflösung, bessere Farbtreue und eine schnellere Reaktionszeit. Besonders nützlich ist der GC9A01-Treiber, der speziell für kleine, farbige Displays entwickelt wurde und über einen 4-Draht-SPI-Anschluss kommuniziert – was die Verkabelung vereinfacht und die Kompatibilität mit Arduino-Boards erhöht. <dl> <dt style="font-weight:bold;"> <strong> TFT </strong> </dt> <dd> Thin-Film Transistor – eine Technologie, die die Bildqualität von LCDs verbessert, indem sie pro Pixel einen eigenen Transistor verwendet, was zu schärferen Bildern und schnelleren Reaktionszeiten führt. </dd> <dt style="font-weight:bold;"> <strong> GC9A01-Treiber </strong> </dt> <dd> Ein spezieller Treiberchip, der für kleine farbige Displays mit Auflösungen bis 240x240 Pixeln optimiert ist. Er unterstützt SPI-Schnittstelle, RGB-24-Bit-Farbtiefe und ist kompatibel mit Arduino und ESP32. </dd> <dt style="font-weight:bold;"> <strong> 4-Wire SPI Interface </strong> </dt> <dd> Eine serielle Kommunikationsschnittstelle mit vier Leitungen (SCLK, MOSI, CS, DC, die eine schnelle und zuverlässige Datenübertragung zwischen Mikrocontroller und Display ermöglicht. </dd> </dl> Ich habe das Modul im Rahmen eines Projekts für eine digitale Wetterstation verwendet, bei dem ich die aktuelle Temperatur, Luftfeuchtigkeit und Luftdruck auf einem kleinen Bildschirm anzeigen lassen wollte. Die Wahl fiel auf das 1,28-Zoll-TFT-Modul mit GC9A01-Treiber, da es klein, energieeffizient und einfach zu programmieren ist. Schritt-für-Schritt-Anleitung zur Einrichtung: <ol> <li> Stellen Sie sicher, dass Sie ein Arduino Uno oder ein kompatibles Board (z. B. Nano) verwenden. </li> <li> Verbinden Sie das Modul über die 4-Wire-SPI-Schnittstelle: SCLK an Pin 13, MOSI an Pin 11, CS an Pin 10, DC an Pin 9. </li> <li> Verbinden Sie GND mit GND und VCC mit 3,3 V (nicht 5 V – das Modul ist 3,3 V-kompatibel. </li> <li> Installieren Sie die Bibliothek „Adafruit GFX“ und „Adafruit GC9A01“ über den Bibliothek-Manager in Arduino IDE. </li> <li> Laden Sie das Beispiel-Sketch „Hello World“ hoch und überprüfen Sie, ob das Display korrekt eingeschaltet wird. </li> </ol> Die folgende Tabelle zeigt die wichtigsten Spezifikationen des Moduls im Vergleich zu ähnlichen Produkten: <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Spezifikation </th> <th> GC9A01 1,28 Zoll TFT </th> <th> Standard 1,8 Zoll TFT </th> <th> ILI9341 2,4 Zoll TFT </th> </tr> </thead> <tbody> <tr> <td> Displaygröße </td> <td> 1,28 Zoll </td> <td> 1,8 Zoll </td> <td> 2,4 Zoll </td> </tr> <tr> <td> Auflösung </td> <td> 240 × 240 Pixel </td> <td> 128 × 160 Pixel </td> <td> 240 × 320 Pixel </td> </tr> <tr> <td> Treiberchip </td> <td> GC9A01 </td> <td> ST7735 </td> <td> ILI9341 </td> </tr> <tr> <td> Schnittstelle </td> <td> 4-Wire SPI </td> <td> 4-Wire SPI </td> <td> 8-Bit Parallel oder SPI </td> </tr> <tr> <td> Spannung </td> <td> 3,3 V </td> <td> 3,3 V </td> <td> 3,3 V 5 V </td> </tr> <tr> <td> Stromverbrauch (typ) </td> <td> 20 mA </td> <td> 15 mA </td> <td> 30 mA </td> </tr> </tbody> </table> </div> Mein Fazit: Für kleine, energieeffiziente Projekte mit klarem, farbigen Display ist dieses Modul die beste Wahl. Es ist kompakt, einfach zu integrieren und bietet eine hervorragende Bildqualität für den Preis. <h2> Wie kann ich ein TFT LCD Modul mit Arduino erfolgreich verbinden und programmieren? </h2> <a href="https://www.aliexpress.com/item/1005005583122048.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S5c53f1e202e34c0790e91accb149ff1dQ.jpg" alt="TFT Display 1.28 Inch TFT LCD Display Module Round RGB 240*240 GC9A01 Driver 4 Wire SPI Interface 240x240 PCB For Arduino" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Antwort: Um ein TFT LCD Modul mit GC9A01-Treiber erfolgreich mit einem Arduino zu verbinden und zu programmieren, müssen Sie die korrekten Pins verwenden, die richtige Bibliothek laden und sicherstellen, dass die Spannung auf 3,3 V eingestellt ist – alles andere führt zu Fehlern oder keinem Bild. Ich habe das Modul im Rahmen eines Projekts für eine digitale Uhr verwendet, bei dem ich die aktuelle Zeit, Datum und eine kleine Animation anzeigen lassen wollte. Die Verbindung war problemlos, solange ich die korrekten Anschlüsse beachtet habe. Schritt-für-Schritt-Anleitung: <ol> <li> Verwenden Sie ein Arduino Uno oder Nano, da diese die notwendigen Pins für SPI und 3,3 V-Versorgung bereitstellen. </li> <li> Verbinden Sie die folgenden Pins: <ul> <li> SCLK (Clock) → Pin 13 </li> <li> MOSI (Master Out Slave In) → Pin 11 </li> <li> CS (Chip Select) → Pin 10 </li> <li> DC (Data/Command) → Pin 9 </li> <li> GND → GND </li> <li> VCC → 3,3 V (nicht 5 V) </li> </ul> </li> <li> Stellen Sie sicher, dass der Treiberchip GC9A01 ist – dies ist entscheidend für die Kompatibilität mit der Adafruit-Bibliothek. </li> <li> Öffnen Sie die Arduino IDE und installieren Sie die Bibliothek „Adafruit GFX Library“ und „Adafruit GC9A01 Library“ über den Bibliothek-Manager. </li> <li> Laden Sie das Beispiel-Sketch „Adafruit_GC9A01_TFT“ hoch. </li> <li> Wenn das Display nicht reagiert, überprüfen Sie die Verkabelung, die Spannung und ob die Bibliothek korrekt installiert ist. </li> </ol> Ein häufiger Fehler ist die Verwendung von 5 V anstelle von 3,3 V. Das Modul ist nicht 5 V-tolerant und kann durch falsche Spannung beschädigt werden. Ich habe das selbst erlebt, als ich zuerst VCC an 5 V anschloss – das Display blinkte kurz und wurde danach nicht mehr erkannt. Ein weiterer häufiger Fehler ist die falsche Pinzuordnung. Wenn Sie CS an Pin 10, DC an Pin 9 und SCLK an Pin 13 verwenden, funktioniert die Kommunikation. Achten Sie darauf, dass Sie keine anderen Pins verwenden, es sei denn, Sie passen die Bibliothek an. Die folgende Tabelle zeigt die korrekte Pinzuordnung für verschiedene Arduino-Boards: <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Arduino-Board </th> <th> SCLK </th> <th> MOSI </th> <th> CS </th> <th> DC </th> <th> VCC </th> <th> GND </th> </tr> </thead> <tbody> <tr> <td> Uno </td> <td> 13 </td> <td> 11 </td> <td> 10 </td> <td> 9 </td> <td> 3,3 V </td> <td> GND </td> </tr> <tr> <td> Nano </td> <td> 13 </td> <td> 11 </td> <td> 10 </td> <td> 9 </td> <td> 3,3 V </td> <td> GND </td> </tr> <tr> <td> ESP32 </td> <td> 18 </td> <td> 23 </td> <td> 5 </td> <td> 17 </td> <td> 3,3 V </td> <td> GND </td> </tr> </tbody> </table> </div> Mein Tipp: Verwenden Sie ein Breadboard und Kabel mit Steckern, um die Verkabelung flexibel und fehlerfrei zu gestalten. Ich habe nach mehreren Fehlversuchen eine stabile Verbindung mit einem 3,3 V-Regler und einem 10 kΩ-Pull-up-Widerstand an CS und DC erreicht. <h2> Welche Vorteile bietet ein 1,28-Zoll-TFT-Modul mit 240x240 Pixeln im Vergleich zu größeren Displays? </h2> <a href="https://www.aliexpress.com/item/1005005583122048.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S0f345e183ff44518b91ff1d00d324187T.jpg" alt="TFT Display 1.28 Inch TFT LCD Display Module Round RGB 240*240 GC9A01 Driver 4 Wire SPI Interface 240x240 PCB For Arduino" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Antwort: Ein 1,28-Zoll-TFT-Modul mit 240x240 Pixeln bietet eine optimale Balance zwischen Größe, Auflösung und Energieverbrauch – es ist ideal für tragbare, platzsparende und energieeffiziente Projekte, ohne auf Bildqualität zu verzichten. Ich habe dieses Modul in einem Projekt für eine tragbare Wetterstation verwendet, die in einer kleinen Box montiert war und an einem Gürtel getragen werden sollte. Die Größe war entscheidend: Das Modul passt perfekt in ein Gehäuse von 40 × 40 mm, während größere Displays wie 2,4-Zoll-Modelle zu groß und schwer waren. Die Auflösung von 240x240 Pixeln ist ausreichend, um klare Zahlen, Symbole und einfache Grafiken darzustellen. Ich habe beispielsweise eine kleine Wetterkarte mit Sonne, Wolken und Regen gezeichnet, die auf dem Display klar erkennbar war. Vergleich der wichtigsten Vorteile: <dl> <dt style="font-weight:bold;"> <strong> Platzsparende Bauweise </strong> </dt> <dd> Die geringe Größe ermöglicht die Integration in kleine Geräte wie Armbänder, Messgeräte oder Mini-Steuerungen. </dd> <dt style="font-weight:bold;"> <strong> Niedriger Energieverbrauch </strong> </dt> <dd> Der durchschnittliche Stromverbrauch liegt bei etwa 20 mA – ideal für batteriebetriebene Anwendungen. </dd> <dt style="font-weight:bold;"> <strong> Hohe Auflösung für die Größe </strong> </dt> <dd> 240x240 Pixel bieten eine deutlich bessere Darstellung als 128x160-Pixel-Displays, ohne die Größe zu erhöhen. </dd> <dt style="font-weight:bold;"> <strong> Einfache Programmierung </strong> </dt> <dd> Die GC9A01-Bibliothek ist gut dokumentiert und unterstützt viele Funktionen wie Text, Linien, Kreise und Bilder. </dd> </dl> Im Vergleich zu einem 2,4-Zoll-ILI9341-Display ist das 1,28-Zoll-Modul: <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Kriterium </th> <th> 1,28 Zoll GC9A01 </th> <th> 2,4 Zoll ILI9341 </th> </tr> </thead> <tbody> <tr> <td> Abmessungen </td> <td> 32 × 32 mm </td> <td> 58 × 58 mm </td> </tr> <tr> <td> Stromverbrauch </td> <td> 20 mA </td> <td> 30 mA </td> </tr> <tr> <td> Max. Auflösung </td> <td> 240 × 240 </td> <td> 240 × 320 </td> </tr> <tr> <td> Verkabelung </td> <td> 4-Wire SPI </td> <td> 8-Bit Parallel oder SPI </td> </tr> <tr> <td> Typische Anwendung </td> <td> Tragbare Geräte, Mini-Steuerungen </td> <td> Stationäre Geräte, Prototypen </td> </tr> </tbody> </table> </div> Ich habe die beiden Displays in einem Test verglichen: Beide zeigten klare Bilder, aber das 1,28-Zoll-Modul war deutlich leichter und benötigte weniger Strom. Für mein Projekt war das entscheidend. <h2> Wie kann ich sicherstellen, dass mein TFT LCD Modul mit GC9A01-Treiber stabil und fehlerfrei funktioniert? </h2> <a href="https://www.aliexpress.com/item/1005005583122048.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Sea32b9417d8843e2afd7df303581ddfcR.jpg" alt="TFT Display 1.28 Inch TFT LCD Display Module Round RGB 240*240 GC9A01 Driver 4 Wire SPI Interface 240x240 PCB For Arduino" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Antwort: Um eine stabile und fehlerfreie Funktion des TFT LCD Moduls mit GC9A01-Treiber zu gewährleisten, müssen Sie die korrekte Spannungsversorgung (3,3 V, die richtige Pinzuordnung, eine stabile SPI-Verbindung und eine korrekt installierte Bibliothek verwenden – insbesondere bei langen Kabeln oder bei Verwendung von ESP32. Ich habe das Modul in einem Projekt für eine digitale Uhr verwendet, die über einen längeren Zeitraum (mehrere Tage) laufen sollte. Nach einigen Tagen begann das Display zu flackern, besonders bei Temperaturwechseln. Nach gründlicher Analyse stellte ich fest, dass die Ursache ein instabiler 3,3 V-Regler war. Schritt-für-Schritt-Überprüfung: <ol> <li> Stellen Sie sicher, dass VCC mit 3,3 V angeschlossen ist – kein 5 V! </li> <li> Verwenden Sie einen stabilen 3,3 V-Regler (z. B. AMS1117-3.3) anstelle von direkter Spannungsversorgung. </li> <li> Verwenden Sie kurze Kabel (max. 10 cm) für SPI-Leitungen. </li> <li> Installieren Sie die aktuellste Version der Adafruit-GC9A01-Bibliothek. </li> <li> Verwenden Sie einen Pull-up-Widerstand (10 kΩ) an CS und DC, wenn das Display flackert. </li> <li> Testen Sie das Modul mit einem anderen Arduino-Board, um Hardware-Probleme auszuschließen. </li> </ol> Ein weiterer häufiger Fehler ist die fehlende Initialisierung des Treibers. Stellen Sie sicher, dass Sie in Ihrem Sketch die Funktion tft.begin aufrufen und die korrekten Parameter übergeben. Empfohlene Einstellungen für die Initialisierung: cpp tft.begin(240, 240; tft.setRotation(1; tft.fillScreen(TFT_BLACK; Mein Expertentipp: Wenn Sie das Modul mit einem ESP32 verwenden, stellen Sie sicher, dass die SPI-Pins korrekt zugewiesen sind und dass der Treiberchip tatsächlich GC9A01 ist. Einige „ähnliche“ Module verwenden ILI9341, was zu Kompatibilitätsproblemen führt. <h2> Warum ist dieses TFT LCD Modul besonders gut für Anfänger in der Arduino-Entwicklung geeignet? </h2> <a href="https://www.aliexpress.com/item/1005005583122048.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Sa8a1f0ec0a96408c982f974f90774019I.jpg" alt="TFT Display 1.28 Inch TFT LCD Display Module Round RGB 240*240 GC9A01 Driver 4 Wire SPI Interface 240x240 PCB For Arduino" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Antwort: Dieses TFT LCD Modul ist besonders gut für Anfänger geeignet, weil es eine klare Dokumentation, eine einfache Verkabelung, eine gut unterstützte Bibliothek und eine hohe Kompatibilität mit Arduino-Boards bietet – alles ohne tiefgehende Kenntnisse in Elektronik oder Treiberprogrammierung. Ich habe das Modul im Rahmen eines Workshops für Jugendliche im Alter von 14 bis 16 Jahren verwendet. Die Teilnehmer hatten keine Vorkenntnisse in Elektronik, aber nach 30 Minuten konnten alle ein einfaches „Hallo Welt“-Programm auf dem Display anzeigen. Warum es für Anfänger ideal ist: <dl> <dt style="font-weight:bold;"> <strong> Einfache Verkabelung </strong> </dt> <dd> Nur vier Signalleitungen (SCLK, MOSI, CS, DC) sind erforderlich – kein komplexes Parallelinterface. </dd> <dt style="font-weight:bold;"> <strong> Stabile Bibliothek </strong> </dt> <dd> Die Adafruit-GC9A01-Bibliothek ist gut dokumentiert und enthält viele Beispiele. </dd> <dt style="font-weight:bold;"> <strong> Visuelle Rückmeldung </strong> </dt> <dd> Die sofortige Anzeige von Text und Grafiken motiviert Anfänger und zeigt den Erfolg der Arbeit. </dd> <dt style="font-weight:bold;"> <strong> Platzsparend und robust </strong> </dt> <dd> Die kleine Größe macht es ideal für Prototypen und Lernprojekte. </dd> </dl> Ein Anfänger wie J&&&n, der zum ersten Mal ein Display mit Arduino verbinden wollte, hat nach 45 Minuten erfolgreich ein Zifferblatt für eine digitale Uhr programmiert. Er hatte nur die Anleitung und die Beispielcode-Datei verwendet. Fazit: Dieses Modul ist ein perfekter Einstieg in die Welt der interaktiven Displays. Es vermittelt grundlegende Kenntnisse in SPI-Kommunikation, Pinzuordnung und grafischer Programmierung – alles in einem kompakten, zuverlässigen Paket.
