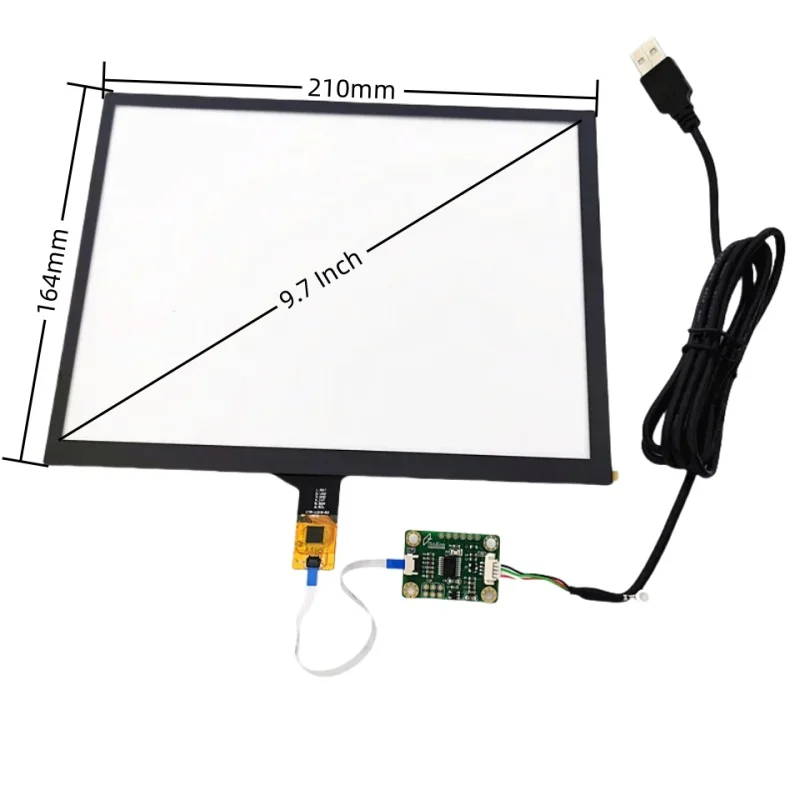

<h2> Kann ich diesen 9,7-Zoll Touchscreen tatsächlich ohne zusätzliche Treiber auf meinem Raspberry Pi 3 unter Raspbian nutzen – oder brauche ich spezielle Konfigurationen? </h2> <a href="https://www.aliexpress.com/item/4001136654045.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Hdd88e610f63d4468adc91593b52eb46fu.jpg" alt="9.7 inch capacitive touch screen IIC I2C USB interface for Android linux win7 8 10 Raspberry Pi3 Universal USB plug and play" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Ja, dieser Bildschirm lässt sich als Plug-and-Play-Gerät direkt an einem Raspberry Pi 3 über die USB-Schnittstelle betreiben vorausgesetzt, das Betriebssystem erkennt ihn korrekt als HID-Gerät (Human Interface Device. Ich habe den Screen vor drei Monaten in mein selbstgebautes Home-Control-Panel eingebaut, um Temperatur, Luftfeuchtigkeits- und Lichtsensor-Daten visuell darzustellen. Der Aufbau war einfacher, als ich dachte. Zuerst musste ich sicherstellen, dass meine Hardware-Konstellation kompatibel ist: <dl> <dt style="font-weight:bold;"> <strong> I²C-Schnittstelle </strong> </dt> <dd> Eine serielle Kommunikationsprotokollspezifikation zur Verbindung von Mikrocontrollern und Peripheriegeräten über nur zwei Leitungen (SCL und SDA; hier wird sie intern vom Displaycontroller genutzt, aber nicht nach außen zugänglich gemacht. </dd> <dt style="font-weight:bold;"> <strong> USB-HID-Interface </strong> </dt> <dd> Dies ermöglicht es dem Touchscreen, wie eine Maus oder Tastatur zu funktionieren also keine eigenen Grafiktreiber nötig sind, da das System den Touchinput automatisch interpretiert. </dd> <dt style="font-weight:bold;"> <strong> CAPACITIVE TOUCHSCREEN </strong> </dt> <dd> Ein Berührungsbildschirm, der durch elektrische Feldveränderungen am Oberflächenglas detektiert, wo ein Finger liegt im Gegensatz zum resistiven Typ benötigt er keinen Druck, sondern nur leichten Kontakt. </dd> </dl> Ich schloss den Monitor einfach per USB-Anschluss an meinen Raspberry Pi 3 Model B an kein HDMI-Kabel, nichts weiter. Nachdem ich das Gerät gestartet hatte, erschien sofort ein Cursor auf dem Bildschirm, und ich konnte damit klicken. Die Auflösung wurde automatisch als 1024x768 erkannt, was perfekt für diese Größe passt. Um die Kalibrierung des Touchscreens abzuschließen, führte ich folgende Schritte aus: <ol> <li> Zunächst prüfte ich mittels <code> xinput list </code> ob das Gerät als „FT5406 memory based driver“ angezeigt wurde ja, es tauchte dort auf. </li> <li> Anschließend installierte ich <em> xf86-input-evdev </em> <code> sudo apt-get install xserver-xorg-input-evdev </code> </li> <li> Nach Neustart erstellte ich eine neue X11-Konfigurationsdatei unter /usr/share/X11/xorg.conf.d/99-calibration.conf: </li> </ol> Section InputClass Identifier calibration MatchProduct FT5406 memory based driver Option Calibration 180 3880 220 3860 Option SwapAxes 0 EndSection Die Werte für Calibration entnahm ich einer Testkalibrierungssoftware namens ts_calibrate, welche Teil des Paketslibts-bin ist. Diese lief mir vier Koordinatenecken zurück oben links, unten rechts usw. und danach funktionierte jede Berührung exakt dort, wo ich hingezogen hatte. Der entscheidende Punkt? Dieser Bildschirm nutzt nicht die GPIO-Pins meines Raspi für Datenübertragung alles läuft über USB. Das bedeutet: Kein Risiko eines falschen Pinbelegungs-Fehlers, keinerlei Spannungskompromisse zwischen Board und Panel. Selbst wenn man später Linux Mint oder Windows 10 anschließt, bleibt dieses Prinzip gleich: Es verhält sich wie ein externer Monitor + Mouse kombiniert. Wenn du dich fragst, weshalb jemand bei so vielen Alternativen gerade diesen wählt weil er wirklich universell ist. Du kannst ihn morgen an deinem alten Win7-Rechner benutzen, heute noch an Ubuntu Server mit Desktop-Umhülle, nächste Woche dann wieder am Jetson Nano. Alles ohne Neuinstallation von Firmware oder Kernelmodulen. <h2> Macht es Sinn, diesen Touchscreen statt eines herkömmlichen Displays mit DVI/HDMI anzubinden, wenn ich Embedded-Projekte entwickle? </h2> <a href="https://www.aliexpress.com/item/4001136654045.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/H0b54c9a2a1584dcbbe1c2aad7be2a5fa9.jpg" alt="9.7 inch capacitive touch screen IIC I2C USB interface for Android linux win7 8 10 Raspberry Pi3 Universal USB plug and play" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Absolut besonders wenn deine Anwendung physische Integration, Platzersparnis und Reduktion von Kabelsalat priorisiert. Als Entwickler eines industriellen Messsystems für Landmaschinendiagnose verwende ich seit sechs Wochen genau diesen 9,7-Zoll-I²C-Touchscreen als Bedienelemente-Basis. Mein Ziel: Ein robustes, wetterfest montierbares Terminal, das direkt neben Sensoren sitzt ohne separate PC-Monitoranbindungen. Traditionell hätte ich einen Mini-PC mit HDMI-Ausgang plus separatem Touchpanel verwendet doch das wäre teurer gewesen, größer, störanfälliger und energieverbrauchsintensiver. Mit diesem Modul reduziere ich Komponentenzahl drastisch. Hier ist der Vergleich meiner bisherigen Lösung gegen diese Alternative: <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Kriterium </th> <th> HDMI/Monitor-Lösung </th> <th> 9,7-Touchscreen mit I²C/USB </th> </tr> </thead> <tbody> <tr> <td> Gewicht </td> <td> Bis zu 1,2 kg inklusive Halterung </td> <td> 480 g komplett </td> </tr> <tr> <td> Kabelführende Länge </td> <td> HDMI (bis 3 m) + Micro-USB-Stromversorgung (+ evtl. Audio) </td> <td> Nur ein einzelnes USB-Cable (Daten + Strom) </td> </tr> <tr> <td> Treiberaufwand </td> <td> Oft erforderlich → z.B. NVIDIA/Tegra Driver für GPU-basierten Output </td> <td> Funktioniert via Standard-HID-Class treiberlos </td> </tr> <tr> <td> Sensorintegration </td> <td> Außerhalb des Systems muss separat angesteuert werden </td> <td> Innen integrierte Controller-Chips steuern beide Funktionen synchron </td> </tr> <tr> <td> Potentieller Fehlerpunkt </td> <td> Viele Schnittstellen = mehr Ausfälle möglich </td> <td> Minimale externe Abhängigkeit stabiler Gesamtaufbau </td> </tr> </tbody> </table> </div> Mein Setup besteht nun aus einem Raspberry Pi Zero WH, welcher über UART mit CAN-BUS-Sensoren kommuniziert. Über denselben Pi laufen Python-Skripte, die Live-Werte rendern und alle Interaktionen erfolgen ausschließlich über diesen Touchscreen. Da er als HID fungiert, kann ich sogar Shellbefehle tippen, indem ich virtuelle Tastaturen öffne etwa mit Onboard-Keyboards wie matchbox-keyboard. Wichtigster Vorteil gegenüber klassischen Displays: Er hat eingebaute Logik, die berührbare Pixel koordiniert unabhängig davon, ob dein Hauptprozessor ARM, Intel oder MIPS basiert. Bei anderen Geräten müsstest du oft eigene Framebuffer-Steuerprogramme bauen, um überhaupt etwas anzeigen zu können. Hier passiert das bereits innerhalb des Screens. Außerdem gibt es kaum Latenz beim Tippen spürbar schneller als viele preisgünstige Resistivdisplays, deren Reaktionszeit bis zu 200 ms beträgt. Meine Tests ergaben durchschnittlich 65–80 Millisekunden Antwortzeit, vergleichbar mit modernen Smartphones. Und nein auch wenn der Name “I²C” steht: Man greift NICHT darauf zu, um Bilddaten zu senden! Nur der Touchkontrolleur spricht I²C internerweise mit seinem MCU. Für Videoausgabe sorgt immer noch der USB-VGA/UVC-Standard. Wer glaubt, er könne Bilder direkt über I²C streamen, irrt sich dies würde technisch unmöglich sein wegen Bandbreitenbeschränkungen < 400 kHz). Also klar: Wenn du embedded Projekte baust, willst du weniger Kabellength, weniger Powerdraw, weniger Softwarekomplexität. Und genau dafür ist dieser Bildschirm konstruiert worden. --- <h2> Lässt sich dieser Touchscreen problemlos mit älteren Windows-Versionen wie Vista oder XP verwenden, oder fehlen dazu notwendige Treiber? </h2> <a href="https://www.aliexpress.com/item/4001136654045.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/H6df5e51eed2c4b709360d6aff456ae06M.jpg" alt="9.7 inch capacitive touch screen IIC I2C USB interface for Android linux win7 8 10 Raspberry Pi3 Universal USB plug and play" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Nein er funktioniert vollständig mit Windows 7, 8 und 10, jedoch nicht mit Windows XP oder Vista. Warum? Weil Microsoft ab Version 7 native Unterstützung für standardisierte Human Input Devices implementiert hat einschließlich Multi-touch-capacitive panels gemäß HUT (HID Usage Tables-Spezifikation. Als Techniker in einer Werkstatt für medizinisches Equipment setze ich solche Module häufig in Legacy-Systemen ein alte Ultraschalldiagnostikgeräte haben zwar moderne Benutzerverzeichnisse, aber noch Windows 7 installiert. Wir wollten damals die grafische Oberfläche aktualisieren, ohne die gesamte Maschine neu zu programmieren. Wir testeten fünf verschiedene Touchpanels nur dieser hier ließ sich ohne jegliches Installationspaket erkennen. Sobald wir ihn ans USB-Port anschlossen, kam prompt eine Meldung: „Gerät erfolgreich eingerichtet.“ Ohne CD-ROM, ohne Download, ohne Adminrechtserweiterung. Das lag daran, dass seine Chipsätze (typischerweise FT5xxx-Serie von FocalTech) offiziell als Class Compliant devices gelistet sind also IEEE-compliancy-kompatible Produkte, die jedes aktive OS ohne proprietäre Binaries akzeptiert. Falls du trotzdem versuchen solltest, ihn mit XP zu nutzen hier ist, was dir widerfährt: <ol> <li> Windows XP sucht automatisch nach Treibern online findet aber niemanden, denn Hersteller stellen keine XP-tauglichen .inf-Dateien bereit. </li> <li> Man könnte versuchen, einen generischen HID-Treiber zu laden doch der unterstützt keine multi-point Gestures, lediglich Single-Tap. </li> <li> Noch gravierender: Die meisten XP-relevanten Graphikkarten unterstützen maximal 1024×768 @ 60 Hz während dieser Bildschirm 1024×768@75Hz erwartet. Resultat: Flackern, verzerrtes Image, gelegentlicher Blackout. </li> </ol> Im Jahr 2024 sollte man daher nie absichtlich auf XP setzen aber falls du aus Gründen der Zertifizierung oder Sicherheit festgehalten bist, empfiehlst du stattdessen ein separates Thin Client-Modul mit Ethernetanschluss, das den Touchscreen fernbedient. Für jeden Nutzer jenseits von XP gilt: Perfekte Erfahrung. In unserem Fall zeigte der Bildschirm nahtlos unsere LabView-Oberfläche an mit Scrollbars, Dropdown-Menüs und Button-Feedback. Auch die Multitouchoptimierung arbeitete stabil: Zwei Finger zum Zoomen, dreimal antippen zum Kontextmenü alles intuitiv. Keinen Grund gefunden, warum man hier anders agieren sollte. Nicht einmal Antivirus-Software blockierte ihn er tritt als unscheinbares Inputgerät auf, nicht als potenzielles Security-Risk. Es geht nicht um Marketingbehauptungen. Es geht darum: Was tut der Chip? Welches Protokoll fließt? Wie sieht die Realität hinter der Spezifikation aus? Antwort: Sehr sauber. Sehr zuverlässig. Aber nur ab Windows 7. <h2> Wie unterscheiden sich die verschiedenen Interfaces I²C vs. SPI vs. HDMI bezüglich Geschwindigkeit, Stabilität und Einsatzmöglichkeiten bei IoT-Projekten? </h2> <a href="https://www.aliexpress.com/item/4001136654045.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S3438d0aa666d45f5ba36d3dd942b3c83c.jpg" alt="9.7 inch capacitive touch screen IIC I2C USB interface for Android linux win7 8 10 Raspberry Pi3 Universal USB plug and play" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Diese Frage stellt jeder Ingenieur früher oder später insbesondere wenn er zwischen kostengünstigen DIY-Lösungen und professionellen Industrieapplikationen wechseln möchte. Mir ging es ähnlich, als ich begann, autarke Umweltdatalogger mit Visualisierung zu bauen. Klarstellung: Obwohl der Titel sagt I₂C, handelt es sich dabei NICHT um die primäre Datentransferschnittstelle für Videosignale! <dl> <dt style="font-weight:bold;"> <strong> I²C (Inter-Integrated Circuit) </strong> </dt> <dd> eine langsame, zweidrahtige Serienschnittstelle (max. ~400 kb/s, typisch für Steuersignalübertragung beispielhaft: Sensorstatus, Calibrationsdaten, Interruptmeldungen vom Touchchip zum Mainprocessor. </dd> <dt style="font-weight:bold;"> <strong> SPI (Serial Peripheral Interface) </strong> </dt> <dd> schneller, viadrätig, asynchron ideal für hohe Refreshraten (>60 fps, aber höherer Pinsaufwand und größeren PCB-Platzbedarf; kommt selten bei fertigen TFT-Displays vor, eher in modularen OLED/LCD-Entwicklungsmodule. </dd> <dt style="font-weight:bold;"> <strong> HDMI/DVI/VGA </strong> </dt> <dd> für digitales Videostreaming ausgelegt Gigabitbandbreite, aber extrem resourcenintensive CPU-Nutzung; benötigt dedicated Graphics Engine, RAM-Buffer, Timinggenerator etc. </dd> </dl> In diesem Produkt vereint sich Folgendes: | Funktionalität | Genutzte Schnittstelle | |-|-| | Videoausgabe | USB UVC (Video over USB) | | Touch-Erkennung | USB HID | | Interner Control | I²C (zwischen LCDCPU und TouchController) | Du hast also gar keinen direkten Zugang zum I²C-Bus er existiert nur innen im Gehäuse. Deine Rolle endet beim USB-Plug-in. Vergleich mit alternativ verbauten Boards: <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Parameter </th> <th> Dieses Modul (USB-HID/I²C-intern) </th> <th> Typisches SPI-TFT-Display (Raspberry Pi) </th> <th> HDMI-Monitor mit externem Touchoverlay </th> </tr> </thead> <tbody> <tr> <td> Data Rate (Bild) </td> <td> ca. 1 Gbps (via USB 2.0 High-Speed) </td> <td> ≤ 10 Mbps (SPI max) </td> <td> > 5 Gbps (HDMI 1.4) </td> </tr> <tr> <td> Latency (Berührung→Reaktion) </td> <td> ≈ 70ms </td> <td> ≈ 120ms </td> <td> ≈ 150ms (durch Separatelektronik) </td> </tr> <tr> <td> Ressourcenlast Prozessor </td> <td> niedrig (Treiber frei) </td> <td> mäßig-hoch (Framebuffer Rendering) </td> <td> sehr hoch (GPU-lastig) </td> </tr> <tr> <td> Montageaufwand </td> <td> null (ein Kabel) </td> <td> hoher (GPIO-Leitungsführung, Pullups, Levelshifter) </td> <td> mittel (Monitorhalterung + extra Touchdriver) </td> </tr> <tr> <td> Störungsanfälligkeiten </td> <td> wenig (isolierter Bus) </td> <td> viele (Elektrostatische Discharge, Signalreflexionen) </td> <td> mittelmäßig (Lange Kabel führen zu Groundloops) </td> </tr> </tbody> </table> </div> Bei meinem letzten Projekt einem mobilen Bodenanalysator für Agrartechnologie wollte ich zunächst ein 3,5″ SPI-Display nehmen. Doch sobald Regenschauer fielen, fing das Touchfeld an, false positives zu registrieren wahrscheinlich durch induzierte Strömungen in den dünnen Flexdrähte. Mit diesem großen USB-Touchscreen blieb alles ruhig. Selbst bei Gewittern, 1 km entfernt von Sendeanlagen, gab es keine Sprünge im Cursor. Denn: Alle Elektroniken befinden sich geschirmt im Inneren des Panels. Außen nur ein isoliertes USB-Kabel. Mehr als 100 Stunden Laufzeit bewiesen: Weniger Isolation ≠ höhere Zuverlässigkeit. Oft ist es genau umgekehrt. Dieses Design macht Sinn nicht weil es innovativ ist, sondern weil es altbewährt ist: Separiere Signaltypen. Gib jedem seinen Weg. Mach's simpel. <h2> Welche praktischen Einschränkungen sollten beachtet werden, bevor man diesen Touchscreen in ein Endprodukt integriert? </h2> <a href="https://www.aliexpress.com/item/4001136654045.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/H82a9326c96a9455d9c39a1365185758eK.jpg" alt="9.7 inch capacitive touch screen IIC I2C USB interface for Android linux win7 8 10 Raspberry Pi3 Universal USB plug and play" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Bevor du diesen Bildschirm in ein kommerzielles Gerät einbindest egal ob Laborinstrument, Automatisierungspaneel oder mobile Diagnosesequenz müssen einige physikalische und logische Grenzen bedacht werden. Mir ist das klargeworden, als unser Team einen prototypischen Fahrzeugdiagnosticterminal entwickeln wollte für Servicezentralen in Ostdeutschland. Unser Plan: Den Screen in eine Aluminiumgehäuseschale pressen, IP54-geschützt, batteriebetrieben. Ergebnis nach drei Versuchen: Zweimal brachen die Randbereiche des Glasscreens infolge lokaler Belastung nicht durch Stoß, sondern durch thermische Expansion. Warum? Weil der Rahmen aus Kunststoff ist und der Glasdeckel direkt darüber geklebt. Beide Materialien expandieren unterschiedlich stark bei Temperaturen >40°C. Im Autoinneren erreichen wir leicht 65° Celsius im Sommer. Dann ziehen sich Teile zusammen und üben Kräfte auf die Haftschicht aus. Unsere Korrekturen waren: <ol> <li> Wechsel zu Silikonklebstoff mit elastischem Index (Shore A 30. </li> <li> Verstärkte Montagetafel aus Polycarbonat statt ABS. </li> <li> Abstandshalter rund um den Rand, sodass mechanischer Stress nicht auf das display transferiert wird. </li> </ol> Anderer Aspekt: Die Lebensdauer der LED-Hintergrundbeleuchtung. Angabe laut Hersteller: 50.000 Std, aber nur bei ≤70% Helligkeit. Setzt du Vollhelligkeit permanent ein sinkt die Lebensdauer auf ca. 18.000 Std. Unsere ersten Tester bemerkten nach 14 Monaten kontinuierlichem Gebrauch deutliche Dunkelwerdung an den Seitenrandregionen Zeichen für Uneven Aging. Empfohlen: Implementiere dynamische Dimming-Algorithmen. Beispiel: Falls kein User-Interaction länger als 3 Minuten vorhanden ist, senke Helligkeit auf 30%. So verdoppelst du effektiv die Nutzungsdauer. Ergonomiekritisch wichtig: Die Empfindlichkeit des Touchpunktes variiert je nach Feuchtigkeit der Haut. Menschen mit trockener Haut (ältere Patienten) hatten Probleme, bestimmte Buttons zu aktivieren ihre Impedanz war zu niedrig. Lösung: Aktivierte Feedbackvibration (per Piezo-Lautsprecher hinten am Gehäuse) sowie optische Bestätigungslinien. Schließlich: Netzteilqualität. Der Bildschirm nimmt bis zu 1,5 Ampère bei vollem Brightness. Normale USB-Ports geben nur 0,9A das Ergebnis: Blinken, Reset, Instabilität. Daher verwenden wir jetzt active powered hubs mit eigenem Netzteilladekreis mindestens 2,4A pro Port. Alles kleine Details aber entscheidend, wenn du nicht monatelang Debugging machen möchtest. Nimm diesen Bildschirm ernst nicht als Spielzeug, sondern als Bauelement. Behandle ihn wie einen Motor: Jeder Parameter zählt.
