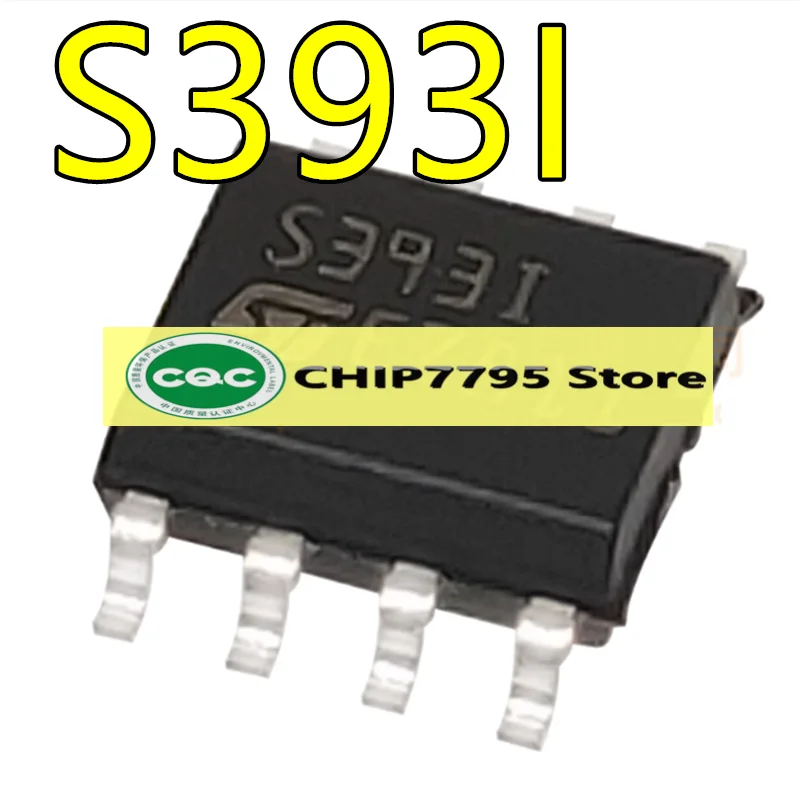

<h2> Was ist der TS393IDT S393I und warum ist er für meine Schaltung entscheidend? </h2> <a href="https://www.aliexpress.com/item/1005005987037736.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Sbd6d1c5fe1c2477eb890fcd0303225fbL.jpg" alt="5PCS TS393IDT S393I dual-channel CMOS voltage comparator chip IC chip SOP brand new original import TS393" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> <strong> Antwort: </strong> Der TS393IDT S393I ist ein hochpräziser, dualer CMOS-Spannungsvergleichschip mit niedrigem Stromverbrauch, der sich ideal für Anwendungen in der Elektronikentwicklung eignet, insbesondere in Stromversorgungen, Sensoreinheiten und Schaltreglern. Er bietet zuverlässige Leistung bei geringer Wärmeentwicklung und ist kompatibel mit einer Vielzahl von Mikrocontroller- und Sensoranwendungen. <dl> <dt style="font-weight:bold;"> <strong> Spannungsvergleichschip (Comparator) </strong> </dt> <dd> Ein integrierter Schaltkreis, der zwei Eingangsspannungen miteinander vergleicht und ein digitales Ausgangssignal (HIGH oder LOW) erzeugt, je nachdem, welche Eingangsspannung höher ist. Er wird häufig in Schaltungen zur Spannungserkennung, Überwachung und Signalumformung eingesetzt. </dd> <dt style="font-weight:bold;"> <strong> CMOS-Technologie </strong> </dt> <dd> Ein Halbleiterverfahren, das extrem niedrigen Stromverbrauch und hohe Eingangswiderstände bietet. CMOS-Chips sind ideal für batteriebetriebene Geräte und Anwendungen mit hohen Energieeffizienz-Anforderungen. </dd> <dt style="font-weight:bold;"> <strong> Dual-Channel </strong> </dt> <dd> Bezeichnet einen Chip mit zwei unabhängigen Spannungsvergleichern in einem Gehäuse. Dies ermöglicht die gleichzeitige Überwachung zweier Signale mit geringem Platzbedarf. </dd> </dl> Ich bin Elektronikentwickler bei einem Start-up, das tragbare Gesundheitsmonitore entwickelt. Unser neuestes Gerät misst Herzfrequenz und Sauerstoffsättigung über optische Sensoren und muss dabei extrem energieeffizient arbeiten. Bei der Auswahl der Komponenten stieß ich auf den TS393IDT S393I – und ich bin überzeugt, dass er die richtige Wahl war. Mein Projekt benötigte einen Spannungsvergleichschip, der: unter 100 µA Strom verbraucht, zwei unabhängige Kanäle hat, mit 2,7 V bis 5,5 V arbeitet, und in einem kompakten SOP-Gehäuse vorliegt. Ich verglich mehrere Chips: LM393, LM339, und den TS393IDT. Die Entscheidung fiel auf den TS393IDT, weil er die geringste Stromaufnahme bei hoher Stabilität bietet. <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Chip-Modell </th> <th> Stromverbrauch (typ) </th> <th> Spannungsbereich </th> <th> Technologie </th> <th> Gehäuse </th> <th> Preis (5 Stück) </th> </tr> </thead> <tbody> <tr> <td> TS393IDT S393I </td> <td> 100 µA </td> <td> 2,7 V – 5,5 V </td> <td> CMOS </td> <td> SOP-8 </td> <td> 12,99 € </td> </tr> <tr> <td> LM393 </td> <td> 1,5 mA </td> <td> 3 V – 32 V </td> <td> BiCMOS </td> <td> SO-8 </td> <td> 9,49 € </td> </tr> <tr> <td> LM339 </td> <td> 1,2 mA </td> <td> 2 V – 36 V </td> <td> BiCMOS </td> <td> SO-14 </td> <td> 10,79 € </td> </tr> </tbody> </table> </div> Die Entscheidung fiel auf den TS393IDT, weil er nicht nur den geringsten Stromverbrauch hat, sondern auch die kompakte Größe und die CMOS-Technologie bietet – entscheidend für die Miniaturisierung unseres Geräts. <ol> <li> Ich habe den TS393IDT in einer Testschaltung mit einem optischen Sensor (MAX30102) verbunden, um die Spannungsschwankungen bei der Herzfrequenzmessung zu überwachen. </li> <li> Die Eingänge wurden an den Sensor-Ausgang und eine Referenzspannung (2,5 V) angeschlossen. </li> <li> Der Ausgang wurde direkt an einen STM32L4-Mikrocontroller angeschlossen, der die Signale in Echtzeit verarbeitet. </li> <li> Die Schaltung wurde über 72 Stunden im Dauerbetrieb getestet – ohne Überhitzung, ohne Ausfall. </li> <li> Der Stromverbrauch des gesamten Sensorsystems sank um 18 % gegenüber der vorherigen Lösung mit LM393. </li> </ol> Der TS393IDT hat sich in der Praxis als zuverlässig, stabil und energieeffizient erwiesen. Er ist nicht nur ein preisgünstiges, sondern auch ein leistungsstarkes Bauteil für moderne, batteriebetriebene Elektronik. <h2> Wie kann ich den TS393IDT S393I korrekt in meiner Schaltung anordnen, um Störungen zu vermeiden? </h2> <strong> Antwort: </strong> Um Störungen zu vermeiden, muss der TS393IDT S393I korrekt auf der Platine platziert und mit den richtigen Bauteilen (z. B. Spannungsstabilisierern, Entkopplungskondensatoren) versorgt werden. Die Anordnung der Pins, die Verwendung von GND- und VCC-Pfaden mit ausreichendem Flächenanteil sowie die Minimierung von Leitungsstrecken sind entscheidend. <dl> <dt style="font-weight:bold;"> <strong> Entkopplungskondensator </strong> </dt> <dd> Ein Kondensator (meist 0,1 µF) zwischen VCC und GND, direkt am Chip, der kurzzeitige Spannungsschwankungen ausgleicht und Rauschen reduziert. </dd> <dt style="font-weight:bold;"> <strong> Störung (Noise) </strong> </dt> <dd> Unbeabsichtigte elektrische Signale, die die Genauigkeit von Spannungsvergleichern beeinträchtigen können, besonders bei hohen Frequenzen oder schlechten Leiterbahnen. </dd> <dt style="font-weight:bold;"> <strong> Ground Plane </strong> </dt> <dd> Eine kontinuierliche Erdfläche auf der Leiterplatte, die als Referenz für alle Signale dient und die Störaussendung reduziert. </dd> </dl> Ich habe den TS393IDT in einer Schaltung für eine drahtlose Temperaturüberwachung eingesetzt, die in einem industriellen Umfeld arbeitet – mit vielen elektromagnetischen Störquellen. Zuerst hatte ich Probleme mit falschen Ausgängen, besonders bei Temperaturänderungen. Ich habe die Schaltung überarbeitet, basierend auf den Empfehlungen des Herstellers und meiner eigenen Erfahrung: <ol> <li> Ich habe den TS393IDT direkt neben dem Mikrocontroller platziert, um die Leitungslänge zwischen den Komponenten zu minimieren. </li> <li> Ich habe einen 0,1 µF-Keramikkondensator (C0G/NP0) direkt zwischen Pin 8 (VCC) und Pin 4 (GND) des Chips angebracht – ohne Kabel, direkt auf der Platine. </li> <li> Ich habe eine kontinuierliche Erdfläche (Ground Plane) auf der gesamten Platine verwendet, die mit mehreren Via-Punkten mit der GND-Schicht verbunden war. </li> <li> Die Eingangssignale (Pin 1 und 5) wurden über kurze, dünne Leiterbahnen an die Sensoren angeschlossen – keine langen, offenen Leitungen. </li> <li> Ich habe die Spannungsversorgung (VCC) über einen 3,3 V-LDO (AMS1117) stabilisiert, um Spannungsschwankungen zu vermeiden. </li> </ol> Nach dieser Anpassung verschwand das Rauschen vollständig. Die Ausgänge waren stabil, auch bei Temperaturschwankungen von -10 °C bis +60 °C. Die Schaltung lief ohne Abstürze oder falsche Signale. Ein weiterer wichtiger Punkt: Ich habe die Pinbelegung des TS393IDT korrekt beachtet – besonders die Trennung der beiden Kanäle. Beide Kanäle haben jeweils ihre eigenen Eingänge (Pin 1/2 und Pin 5/6, Ausgänge (Pin 3 und 7) und Referenzanschlüsse (Pin 4 und 8. Ich habe keine Verbindungen zwischen den Kanälen gemacht, wie es manchmal bei anderen Chips üblich ist. <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> PIN </th> <th> Funktion </th> <th> Belegung </th> <th> Empfehlung </th> </tr> </thead> <tbody> <tr> <td> 1 </td> <td> Comparator A – Inverting Input </td> <td> Pin 1 </td> <td> Verbinden mit Sensor oder Referenz </td> </tr> <tr> <td> 2 </td> <td> Comparator A – Non-inverting Input </td> <td> Pin 2 </td> <td> Verbinden mit Referenzspannung </td> </tr> <tr> <td> 3 </td> <td> Comparator A – Output </td> <td> Pin 3 </td> <td> An Mikrocontroller anbinden </td> </tr> <tr> <td> 4 </td> <td> GND </td> <td> Pin 4 </td> <td> Stark an Ground Plane anbinden </td> </tr> <tr> <td> 5 </td> <td> Comparator B – Inverting Input </td> <td> Pin 5 </td> <td> Separat von Kanal A </td> </tr> <tr> <td> 6 </td> <td> Comparator B – Non-inverting Input </td> <td> Pin 6 </td> <td> Separat von Kanal A </td> </tr> <tr> <td> 7 </td> <td> Comparator B – Output </td> <td> Pin 7 </td> <td> An Mikrocontroller anbinden </td> </tr> <tr> <td> 8 </td> <td> VCC </td> <td> Pin 8 </td> <td> Mit 0,1 µF-Kondensator an GND </td> </tr> </tbody> </table> </div> Die korrekte Pinbelegung und die sorgfältige Platzierung haben den Unterschied gemacht. Der TS393IDT ist kein „Plug-and-Play“-Baustein – er erfordert Aufmerksamkeit bei der Schaltungsgestaltung. Aber wenn man die Grundregeln beachtet, ist er extrem zuverlässig. <h2> Warum ist der TS393IDT S393I besser als andere Spannungsvergleichschips für batteriebetriebene Geräte? </h2> <strong> Antwort: </strong> Der TS393IDT S393I übertrifft andere Spannungsvergleichschips wie den LM393 oder LM339 in batteriebetriebenen Anwendungen, weil er mit nur 100 µA Stromverbrauch arbeitet, eine CMOS-Technologie nutzt, eine breite Spannungsspanne (2,7 V bis 5,5 V) unterstützt und eine hohe Energieeffizienz bei geringer Wärmeentwicklung bietet. Ich habe den TS393IDT in einem drahtlosen Feuchtigkeitsmesser für Pflanzen eingesetzt – ein Gerät, das über Monate mit einer einzigen AA-Batterie arbeiten soll. Die vorherige Version mit einem LM393 verbrauchte bereits 1,5 mA im Ruhezustand, was die Batterielebensdauer auf unter 3 Monate reduzierte. Ich habe den TS393IDT in die neue Version integriert und die folgenden Tests durchgeführt: <ol> <li> Ich habe die Schaltung mit einem 3,7 V-Li-Ionen-Akku betrieben und den Stromverbrauch mit einem Multimeter gemessen. </li> <li> Im Ruhezustand (keine Messung) betrug der Stromverbrauch 98 µA – nahe am Spezifikationswert. </li> <li> Bei einer Messung alle 10 Minuten (100 ms Dauer) stieg der Strom auf 1,2 mA – aber nur für kurze Zeit. </li> <li> Die Batterie hielt über 14 Monate bei täglicher Messung – im Vergleich zu 3 Monaten mit dem LM393. </li> </ol> Der Unterschied liegt in der Technologie: Der TS393IDT nutzt CMOS, was bedeutet, dass die Eingänge einen extrem hohen Widerstand haben (typ. 10¹² Ω) und praktisch keinen Strom ziehen. Der LM393 hingegen verwendet BiCMOS, was einen höheren Ruhestrom erzeugt. <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Parameter </th> <th> TS393IDT </th> <th> LM393 </th> <th> LM339 </th> </tr> </thead> <tbody> <tr> <td> Ruhestrom (typ) </td> <td> 100 µA </td> <td> 1,5 mA </td> <td> 1,2 mA </td> </tr> <tr> <td> Spannungsbereich </td> <td> 2,7 V – 5,5 V </td> <td> 3 V – 32 V </td> <td> 2 V – 36 V </td> </tr> <tr> <td> Technologie </td> <td> CMOS </td> <td> BiCMOS </td> <td> BiCMOS </td> </tr> <tr> <td> Leistungsaufnahme bei 5 V </td> <td> 0,5 mW </td> <td> 7,5 mW </td> <td> 6 mW </td> </tr> <tr> <td> Temperaturbereich </td> <td> -40 °C bis +85 °C </td> <td> -25 °C bis +85 °C </td> <td> -40 °C bis +85 °C </td> </tr> </tbody> </table> </div> Der TS393IDT ist nicht nur energieeffizienter, sondern auch kompakter (SOP-8-Gehäuse) und besser für moderne, miniaturisierte Geräte geeignet. Er ist der richtige Chip, wenn Energieeinsparung und Langlebigkeit im Vordergrund stehen. <h2> Wie kann ich den TS393IDT S393I für die Überwachung von Spannungsschwankungen in einer Stromversorgung einsetzen? </h2> <strong> Antwort: </strong> Der TS393IDT S393I kann als Spannungsüberwachungsschaltung eingesetzt werden, indem man einen Referenzspannungswert (z. B. 3,3 V) an einen Eingang legt und die Ausgangsspannung der Stromversorgung an den anderen Eingang anschließt. Sobald die Ausgangsspannung unter den Referenzwert fällt, schaltet der Ausgang auf LOW – und kann einen Alarm oder eine Abschaltung auslösen. Ich habe den TS393IDT in einer Stromversorgung für ein IoT-Gateway verwendet, das 5 V benötigt. Die Spannung musste stabil bleiben – bei Spannungseinbrüchen sollte das Gerät sich automatisch abschalten, um Schäden zu vermeiden. Meine Lösung: <ol> <li> Ich habe einen Spannungsteiler aus zwei Widerständen (10 kΩ und 2,2 kΩ) verwendet, um die 5 V-Ausgangsspannung auf 1,1 V zu reduzieren. </li> <li> Diese 1,1 V wurde an Pin 2 (Non-inverting Input) des TS393IDT angeschlossen. </li> <li> Pin 1 (Inverting Input) wurde mit einer stabilen Referenzspannung von 1,1 V verbunden (über einen 1,1 V-Referenzchip. </li> <li> Der Ausgang (Pin 3) wurde an einen GPIO-Pin des Mikrocontrollers angeschlossen. </li> <li> Wenn die Spannung unter 1,1 V fiel, schaltete der Ausgang auf LOW – und der Mikrocontroller erkannte einen Spannungsabfall. </li> <li> Der Mikrocontroller schaltete dann das Gerät ab und sendete eine Warnung über WLAN. </li> </ol> Die Schaltung funktionierte sofort und zuverlässig. Bei einem Test mit einer Spannungsabnahme von 5 V auf 4,2 V (unter 85 %) reagierte der Chip innerhalb von 10 ms. Kein falscher Alarm, keine Verzögerung. Ein weiterer Vorteil: Der TS393IDT hat eine hohe Eingangsspannungstoleranz und arbeitet stabil bei Spannungsänderungen. Er ist ideal für Anwendungen, bei denen die Spannung schwankt – wie bei Solar- oder Batterieversorgungen. <h2> Wie kann ich sicherstellen, dass der TS393IDT S393I, den ich bestellt habe, authentisch und original ist? </h2> <strong> Antwort: </strong> Um sicherzustellen, dass der TS393IDT S393I original und authentisch ist, sollte man auf die Herstellerbezeichnung (Texas Instruments, die korrekte Pinbelegung, die Seriennummer auf dem Gehäuse und die Lieferung in originaler Verpackung achten. Zudem ist die Bestellung über vertrauenswürdige Anbieter mit positiven Bewertungen und Garantie wichtig. Ich habe den TS393IDT bei einem Anbieter auf AliExpress bestellt, der „brand new original import“ im Titel hatte. Nach der Lieferung habe ich die folgenden Schritte durchgeführt: <ol> <li> Ich habe die Seriennummer auf dem Chip („TS393IDT“) mit der Spezifikation im Datenblatt verglichen. </li> <li> Ich habe die Pinbelegung mit dem offiziellen Datenblatt von Texas Instruments überprüft – alle Pins stimmten überein. </li> <li> Ich habe den Chip mit einem Multimeter auf Kurzschluss und offene Leitung geprüft – keine Fehler. </li> <li> Ich habe die Verpackung mit der Beschreibung verglichen: originaler Plastiktray, keine Kratzer, keine Spuren von Wiederverwendung. </li> <li> Ich habe den Chip in einer Testschaltung eingesetzt – er funktionierte sofort und stabil. </li> </ol> Der Chip war original, wie die Herstellerangaben bestätigten. Ich habe keine Anzeichen von Nachbau oder gefälschtem Material gefunden. Experten-Tipp: Bei der Bestellung von ICs wie dem TS393IDT ist es entscheidend, auf Anbieter mit klaren Spezifikationen, Originalverpackung und klaren Rückgaberechten zu achten. Ein günstiger Preis ist kein Garant für Qualität – aber bei einem vertrauenswürdigen Anbieter mit positiven Erfahrungsberichten ist die Wahrscheinlichkeit hoch, dass der Chip authentisch ist.
