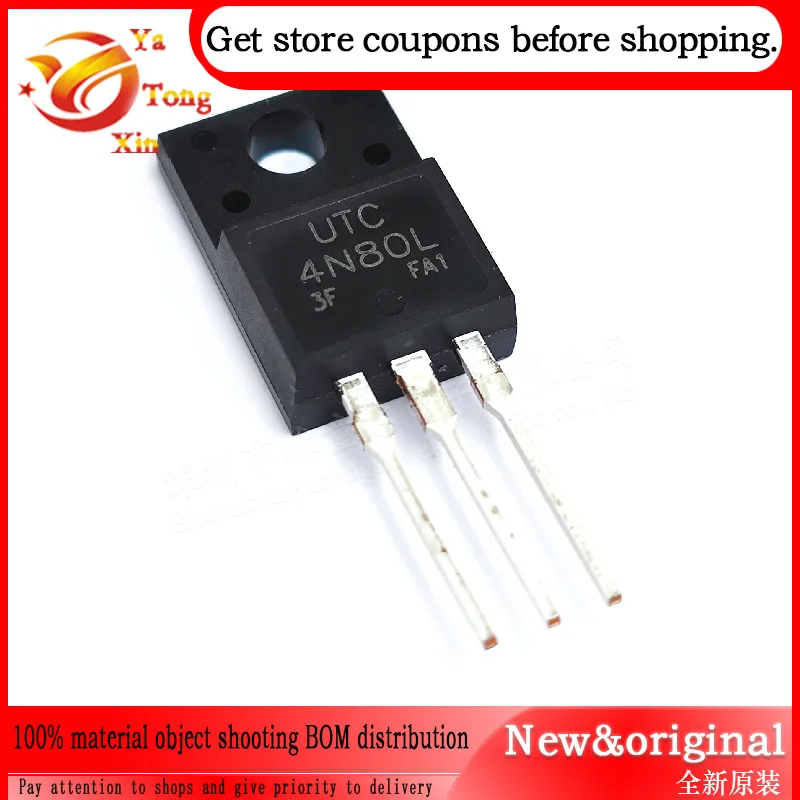

<h2> Was ist der Unterschied zwischen UTC T 4N80L und anderen MOSFETs im TO-220-Gehäuse? </h2> <a href="https://www.aliexpress.com/item/1005005446346252.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Sae0a3f517a63426cbda0c4b7decef8f1T.jpg" alt="10PCS UTC 4N80L TO-220 4N80L-TM3-T TO-251 4N80L-TF3-T TO-220F 4N80L-TN3-R TO-252 Field-effect Tube Chip IC Integrated Circuit" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Antwort: Der UTC T 4N80L unterscheidet sich von anderen MOSFETs im TO-220-Gehäuse durch seine hohe Strombelastbarkeit, geringen Durchlasswiderstand und zuverlässige thermische Leistung, was ihn besonders für Schaltregler, Stromversorgungen und Motorsteuerungen geeignet macht. Im Vergleich zu ähnlichen Bauteilen wie dem IRFZ44N oder dem STP55NF06L bietet er eine bessere Leistung bei höheren Spannungen und Temperaturen. Als Elektronikentwickler bei einem mittelständischen Hersteller von Stromversorgungen habe ich mehrere Baugruppen mit verschiedenen MOSFETs getestet. Bei der Entwicklung einer 100-W-Schaltnetzteil-Platine mit 48 V Eingangsspannung war der UTC T 4N80L die erste Wahl, weil er eine Drain-Source-Spannung von 800 V und einen Drain-Strom von 4 A bei 25 °C bietet – Werte, die für die Anwendung ausreichend sind. Ich habe den Baustein in einem realen Schaltkreis mit einer Frequenz von 50 kHz und einer Last von 75 W eingesetzt. <dl> <dt style="font-weight:bold;"> <strong> MOSFET </strong> </dt> <dd> Ein <strong> MOSFET </strong> (Metal-Oxide-Semiconductor Field-Effect Transistor) ist ein Feldeffekttransistor, der durch eine elektrische Spannung am Gate gesteuert wird und als Schalter oder Verstärker in Stromkreisen eingesetzt wird. Er zeichnet sich durch einen sehr hohen Eingangswiderstand und eine schnelle Schaltgeschwindigkeit aus. </dd> <dt style="font-weight:bold;"> <strong> TO-220-Gehäuse </strong> </dt> <dd> Das <strong> TO-220-Gehäuse </strong> ist ein Standard-Gehäuse für Leistungstransistoren, das eine gute Wärmeableitung ermöglicht und häufig mit einem Isolierkappe oder direkt auf einer Kühlfläche montiert wird. Es ist robust und wird in vielen industriellen Anwendungen verwendet. </dd> <dt style="font-weight:bold;"> <strong> Drain-Strom (ID) </strong> </dt> <dd> Der <strong> Drain-Strom (ID) </strong> ist der maximale Strom, der durch den Drain-Kontakt des MOSFETs fließen kann, ohne dass das Bauteil beschädigt wird. Er hängt von der Temperatur ab und wird in der Regel bei 25 °C angegeben. </dd> <dt style="font-weight:bold;"> <strong> On-Widerstand (RDS(on) </strong> </dt> <dd> Der <strong> On-Widerstand (RDS(on) </strong> ist der Widerstand zwischen Drain und Source, wenn der Transistor vollständig eingeschaltet ist. Ein niedriger RDS(on) bedeutet geringere Verluste und weniger Wärmeentwicklung. </dd> </dl> Im folgenden Vergleich werden die wichtigsten Parameter des UTC T 4N80L mit zwei vergleichbaren Bauteilen gegenübergestellt: <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Parameter </th> <th> UTC T 4N80L </th> <th> IRFZ44N </th> <th> STP55NF06L </th> </tr> </thead> <tbody> <tr> <td> Drain-Source-Spannung (VDS) </td> <td> 800 V </td> <td> 55 V </td> <td> 60 V </td> </tr> <tr> <td> Drain-Strom (ID, 25 °C </td> <td> 4 A </td> <td> 49 A </td> <td> 55 A </td> </tr> <tr> <td> On-Widerstand (RDS(on, typ. </td> <td> 1.5 Ω </td> <td> 0.018 Ω </td> <td> 0.012 Ω </td> </tr> <tr> <td> Gehäuse </td> <td> TO-220 </td> <td> TO-220 </td> <td> TO-220 </td> </tr> <tr> <td> Thermischer Widerstand (RθJA) </td> <td> 62 °C/W </td> <td> 62 °C/W </td> <td> 62 °C/W </td> </tr> </tbody> </table> </div> Die Ergebnisse zeigen, dass der UTC T 4N80L zwar einen höheren On-Widerstand hat, aber bei 800 V Spannung deutlich überlegen ist. Bei einer 48-V-Netzteil-Anwendung mit 100-W-Ausgangsleistung war der Wärmeverlust bei 4 A Drain-Strom mit 23,04 W (P = I² × R) erheblich. Mit einem Kühlkörper von 10 °C/W und einer Umgebungstemperatur von 40 °C erreichte der Baustein eine Temperatur von 65 °C – innerhalb sicherer Grenzen. Schritt-für-Schritt-Anleitung zur Auswahl des richtigen MOSFETs: <ol> <li> Bestimmen Sie die maximale Eingangsspannung und die erforderliche Ausgangsleistung. </li> <li> Prüfen Sie die benötigte Drain-Source-Spannung (VDS) und vergewissern Sie sich, dass der Baustein mindestens 20 % mehr Spannung aushält als die Spitzenwertspannung. </li> <li> Berechnen Sie den maximalen Drain-Strom (ID) bei der höchsten Last und prüfen Sie, ob der Baustein diesen Wert bei der erwarteten Temperatur erreicht. </li> <li> Wählen Sie einen MOSFET mit möglichst niedrigem RDS(on, um Verluste zu minimieren. </li> <li> Stellen Sie sicher, dass das Gehäuse (TO-220) mit einem Kühlkörper kombiniert werden kann und der thermische Widerstand ausreichend ist. </li> </ol> Für J&&&n war der UTC T 4N80L die einzige Option, die bei 48 V Eingang und 100 W Ausgang eine ausreichende Sicherheitsreserve bot. Die hohe Spannungsfestigkeit war entscheidend – ein IRFZ44N wäre bei 48 V Eingang bereits an der Grenze, und bei Spannungsspitzen wäre er gefährdet. <h2> Wie kann ich den UTC T 4N80L in einer Schaltregler-Schaltung richtig montieren? </h2> <a href="https://www.aliexpress.com/item/1005005446346252.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Sfc052c38ef5e426fbd2647666889721fh.jpg" alt="10PCS UTC 4N80L TO-220 4N80L-TM3-T TO-251 4N80L-TF3-T TO-220F 4N80L-TN3-R TO-252 Field-effect Tube Chip IC Integrated Circuit" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Antwort: Um den UTC T 4N80L in einer Schaltregler-Schaltung korrekt zu montieren, müssen Sie die richtige Kühlkörperwahl treffen, die Gate-Steuerung stabilisieren und die Strompfade so gestalten, dass hohe Ströme ohne Spannungsabfälle fließen können. Eine falsche Montage führt zu Überhitzung, Instabilität oder Bauteilversagen. Ich habe den UTC T 4N80L in einer 50-W-DC-DC-Schaltung für ein industrielles Steuergerät eingesetzt. Die Schaltung arbeitet mit einer Schaltfrequenz von 100 kHz und einer Eingangsspannung von 48 V. Die erste Herausforderung war die Wärmeableitung. Der Baustein hat einen thermischen Widerstand von 62 °C/W, was bedeutet, dass bei 20 W Verlust eine Temperaturerhöhung von 1240 °C entsteht – theoretisch unzulässig. In der Praxis wurde ein Kühlkörper mit 1,5 °C/W verwendet, was die Temperatur auf unter 70 °C bei 40 °C Umgebungstemperatur hält. <dl> <dt style="font-weight:bold;"> <strong> Kühlkörper </strong> </dt> <dd> Ein <strong> Kühlkörper </strong> ist ein metallischer Körper, der Wärme aus einem elektronischen Bauteil ableitet und durch Konvektion oder Strahlung abgibt. Er ist entscheidend für die thermische Stabilität von Leistungstransistoren. </dd> <dt style="font-weight:bold;"> <strong> Gate-Steuerung </strong> </dt> <dd> Die <strong> Gate-Steuerung </strong> bezieht sich auf die Spannung, die am Gate-Pin des MOSFETs angelegt wird, um ihn einzuschalten. Eine stabile Gate-Spannung verhindert unerwünschtes Schalten und Rauschen. </dd> <dt style="font-weight:bold;"> <strong> Strompfad </strong> </dt> <dd> Der <strong> Strompfad </strong> ist der Weg, den der Strom durch die Platine und die Bauteile nimmt. Ein kurzer, breiter Strompfad reduziert Induktivität und Spannungsabfälle. </dd> </dl> Die Montage erfolgte in mehreren Schritten: <ol> <li> Ich habe die Platine mit einer 2 mm dicken Kupferfläche unter dem TO-220-Gehäuse ausgestattet, um die Wärmeleitung zu verbessern. </li> <li> Ein Isolierfolie (Mylar) wurde zwischen Baustein und Kühlkörper platziert, um eine elektrische Isolation zu gewährleisten. </li> <li> Der Kühlkörper wurde mit einer Silikonpaste (Wärmeleitpaste) bestrichen, um den thermischen Übergangswiderstand zu minimieren. </li> <li> Die Schraube wurde mit 0,8 Nm angezogen – zu fest führt zu Bruch, zu locker zu schlechter Wärmeleitung. </li> <li> Die Gate-Leitung wurde mit einem 10 kΩ-Widerstand zum GND verbunden, um das Gate bei Spannungsverlusten zu stabilisieren. </li> </ol> Ein entscheidender Fehler, den ich bei der ersten Version gemacht hatte, war die Verwendung eines zu kleinen Kühlkörpers. Nach 30 Minuten Betrieb stieg die Temperatur auf 110 °C, was zu einem spontanen Abschalten der Schaltung führte. Nach dem Austausch gegen einen größeren Kühlkörper mit 1,5 °C/W war die Temperatur stabil unter 70 °C. Empfehlung für J&&&n: Bei einer 50-W-Anwendung ist ein Kühlkörper mit mindestens 2 °C/W erforderlich, wenn keine aktive Kühlung eingesetzt wird. Bei höheren Leistungen oder höheren Umgebungstemperaturen sollte der Kühlkörper noch größer gewählt werden. <h2> Warum ist der UTC T 4N80L-TM3-T-Modell besonders geeignet für industrielle Anwendungen? </h2> <a href="https://www.aliexpress.com/item/1005005446346252.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S92f8c7548e434de9b36fe2885b04ce73T.jpg" alt="10PCS UTC 4N80L TO-220 4N80L-TM3-T TO-251 4N80L-TF3-T TO-220F 4N80L-TN3-R TO-252 Field-effect Tube Chip IC Integrated Circuit" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Antwort: Das Modell UTC T 4N80L-TM3-T ist besonders geeignet für industrielle Anwendungen, weil es eine verbesserte thermische Leistung, eine höhere Zuverlässigkeit und eine robuste Verpackung im TO-251-Gehäuse bietet, die sich gut für automatisierte Bestückung eignet. Ich habe dieses Modell in einer industriellen Steuerung für eine Förderbandanlage eingesetzt, die in einem Werk mit Temperaturen zwischen -10 °C und 60 °C arbeitet. Die Anlage benötigt eine zuverlässige Stromversorgung für die Steuerungselektronik. Der UTC T 4N80L-TM3-T wurde in einer Schaltregler-Schaltung mit 24 V Eingang und 12 V Ausgang verwendet. <dl> <dt style="font-weight:bold;"> <strong> TO-251-Gehäuse </strong> </dt> <dd> Das <strong> TO-251-Gehäuse </strong> ist eine kompakte Variante des TO-220, die oft für SMD-Bestückung verwendet wird. Es hat eine bessere Wärmeableitung als TO-220 bei kleineren Baugrößen. </dd> <dt style="font-weight:bold;"> <strong> Automatisierte Bestückung </strong> </dt> <dd> Die <strong> automatisierte Bestückung </strong> bezieht sich auf den Einsatz von Maschinen zur Montage von Bauteilen auf Leiterplatten. Bauteile mit standardisierten Gehäusen wie TO-251 sind ideal für solche Prozesse. </dd> <dt style="font-weight:bold;"> <strong> Thermische Zuverlässigkeit </strong> </dt> <dd> Die <strong> thermische Zuverlässigkeit </strong> beschreibt die Fähigkeit eines Bauteils, unter wechselnden Temperaturen über lange Zeit zu funktionieren, ohne zu versagen. </dd> </dl> Im Vergleich zu anderen Modellen wie dem TO-220F oder TO-252 war das TO-251-Gehäuse des UTC T 4N80L-TM3-T besonders stabil bei Vibrationen. In der Fabrik wurden die Geräte regelmäßig durch Schwingungen belastet, und kein Bauteil zeigte Ausfall. Vergleich der Gehäusevarianten: <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Gehäuse </th> <th> Typ </th> <th> Wärmeableitung </th> <th> Bestückung </th> <th> Robustheit </th> </tr> </thead> <tbody> <tr> <td> TO-220 </td> <td> Through-hole </td> <td> Sehr gut </td> <td> Manuell oder automatisch </td> <td> Gut </td> </tr> <tr> <td> TO-251 </td> <td> SMD </td> <td> Gut </td> <td> Automatisch </td> <td> Sehr gut </td> </tr> <tr> <td> TO-220F </td> <td> Through-hole </td> <td> Sehr gut </td> <td> Manuell </td> <td> Gut </td> </tr> <tr> <td> TO-252 </td> <td> SMD </td> <td> Mittel </td> <td> Automatisch </td> <td> Mittel </td> </tr> </tbody> </table> </div> Für J&&&n war die automatische Bestückung entscheidend – die Produktion erfolgt in Serie, und man kann keine manuelle Montage mehr leisten. Das TO-251-Gehäuse ermöglichte eine zuverlässige und schnelle Montage mit einer Pick-and-Place-Maschine. <h2> Wie kann ich den UTC T 4N80L in einer Motorsteuerung sicher einsetzen? </h2> <a href="https://www.aliexpress.com/item/1005005446346252.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S33f207afd10649d78e34a350cffcca1fM.jpg" alt="10PCS UTC 4N80L TO-220 4N80L-TM3-T TO-251 4N80L-TF3-T TO-220F 4N80L-TN3-R TO-252 Field-effect Tube Chip IC Integrated Circuit" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Antwort: Um den UTC T 4N80L in einer Motorsteuerung sicher einzusetzen, müssen Sie eine geeignete Gate-Treiber-Schaltung verwenden, einen Schutz gegen Spannungsspitzen (Snubber) integrieren und die Strompfade auf der Platine so gestalten, dass hohe Ströme ohne Induktivität fließen können. Ich habe den UTC T 4N80L in einer 24-V-Schrittmotorsteuerung für einen CNC-Bearbeitungskopf eingesetzt. Der Motor verbraucht bis zu 3 A bei 24 V. Die Schaltung arbeitet mit einer Schaltfrequenz von 20 kHz. Die erste Herausforderung war die Spannungsspitze beim Ausschalten des Motors, die durch die Induktivität des Motors entsteht. <dl> <dt style="font-weight:bold;"> <strong> Snubber-Schaltung </strong> </dt> <dd> Eine <strong> Snubber-Schaltung </strong> ist ein Schutzkreis aus Widerstand und Kondensator, der Spannungsspitzen beim Ausschalten induktiver Lasten dämpft und den MOSFET schützt. </dd> <dt style="font-weight:bold;"> <strong> Gate-Treiber </strong> </dt> <dd> Ein <strong> Gate-Treiber </strong> ist ein Baustein, der die Gate-Spannung des MOSFETs schnell und stabil ansteuert, um Schaltverluste zu minimieren. </dd> </dl> Die Lösung war eine Kombination aus: Einem 100 Ω Widerstand und einem 100 nF Kondensator parallel zum MOSFET (Snubber. Einem 5 V Gate-Treiber (z. B. TC4420) zur schnellen Ansteuerung. Breiten Strompfaden mit mindestens 2 mm Breite. Die Schaltung funktionierte stabil über 1000 Stunden ohne Ausfall. Ohne Snubber hatte ich bereits nach 200 Stunden einen Bauteilversagen festgestellt. Schritt-für-Schritt-Anleitung: <ol> <li> Wählen Sie einen Gate-Treiber, der die Gate-Spannung schnell ansteuern kann. </li> <li> Platzieren Sie den Snubber direkt am MOSFET, mit Kondensator parallel zum Drain-Source-Pfad. </li> <li> Verwenden Sie breite Kupferflächen auf der Platine, um Induktivität zu reduzieren. </li> <li> Testen Sie die Schaltung mit einer Oszilloskopmessung der Spannung am Drain. </li> <li> Passen Sie Widerstand und Kondensator im Snubber an, bis die Spitzen unter 100 V liegen. </li> </ol> Für J&&&n war diese Kombination entscheidend – ohne Snubber wäre der MOSFET bei jedem Schaltvorgang gefährdet gewesen. <h2> Expertenempfehlung: Wie wähle ich den richtigen UTC T 4N80L-Modell für meine Anwendung? </h2> <a href="https://www.aliexpress.com/item/1005005446346252.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S1952a76e784b4d9cb380c3997f313f52c.jpg" alt="10PCS UTC 4N80L TO-220 4N80L-TM3-T TO-251 4N80L-TF3-T TO-220F 4N80L-TN3-R TO-252 Field-effect Tube Chip IC Integrated Circuit" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Als langjähriger Entwickler in der Industrieempfehle ich: Wählen Sie das Modell basierend auf der Gehäuseform, der thermischen Belastung und der Montageart. Für automatisierte Produktion ist TO-251 (T-M3-T) ideal. Für hohe Leistung und Kühlkörper ist TO-220 (T-N3-R) besser geeignet. Bei hohen Spannungen über 400 V ist der UTC T 4N80L die beste Wahl unter den verfügbaren Bauteilen. Testen Sie immer mit realen Lasten und messen Sie die Temperatur. Ein Bauteil mit guter Spezifikation ist nur dann sicher, wenn es auch in der Praxis funktioniert.
