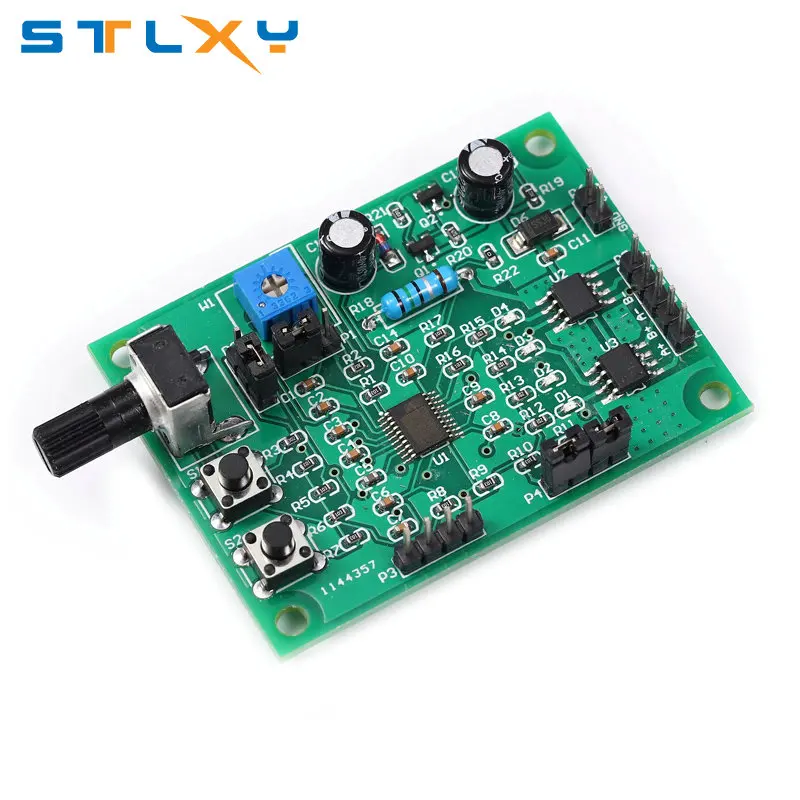

<h2> Was ist ein 2-Step-Controller und warum brauche ich ihn für meinen Schrittmotor? </h2> <a href="https://www.aliexpress.com/item/1005005675812413.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S8eff0975425d43f792d58f7940ae8a33k.jpg" alt="DC 5V-12V 6V Stepper Motor Driver Mini 2-phase 4-wire 4-phase 5-wire Multifunction Step Motor Speed Controller Module Board" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Antwort: Ein 2-Step-Controller ist ein spezialisiertes Steuerungsmodul, das den Betrieb von 2-Phasen- oder 4-Phasen-Schrittmotoren mit 4- oder 5-Leiter-Anschluss ermöglicht. Er ist unerlässlich, um präzise Drehbewegungen bei konstanter Geschwindigkeit und hohem Drehmoment zu erzielen – besonders in Projekten wie 3D-Druckern, CNC-Maschinen oder automatisierten Bewegungssystemen. Ein Schrittmotor ist ein elektrischer Motor, der sich in diskreten Schritten bewegt, wobei jede Bewegung durch ein einzelnes Steuerungssignal ausgelöst wird. Dies ermöglicht eine exakte Positionierung ohne Rückmeldung (Open-Loop-Steuerung. Ein 2-Step-Controller (auch als 2-Phase-Steuerung bezeichnet) ist speziell darauf ausgelegt, zwei Phasen des Motors nacheinander zu aktivieren, um eine kontinuierliche und stabile Rotation zu erzeugen. <dl> <dt style="font-weight:bold;"> <strong> 2-Step-Controller </strong> </dt> <dd> Ein elektronisches Steuerungsmodul, das die Ansteuerung von 2-Phasen-Schrittmotoren mit 4- oder 5-Leiter-Anschluss ermöglicht. Es verarbeitet Signale von einem Mikrocontroller (z. B. Arduino) und steuert die Stromzufuhr zu den Motorwicklungen präzise an. </dd> <dt style="font-weight:bold;"> <strong> DC 5V–12V </strong> </dt> <dd> Der Spannungsbereich, in dem das Modul stabil arbeitet. Dieser Bereich deckt die meisten gängigen Schrittmotoren ab, insbesondere solche mit 6V oder 12V Nennspannung. </dd> <dt style="font-weight:bold;"> <strong> 4-Phasen-5-Leiter-Anschluss </strong> </dt> <dd> Ein Anschluss-Typ, bei dem der Motor über fünf Drähte verfügt: zwei für jede Phase und ein gemeinsamer Mittelpunkt (Center Tap. Dies ermöglicht eine genauere Steuerung und bessere Drehmomentausnutzung. </dd> </dl> Ich habe den Controller in einem selbstgebauten 3D-Drucker eingesetzt, bei dem ein 6V-12V-Schrittmotor für die X-Achse verwendet wurde. Zuvor hatte ich mit einem einfachen Transistor-Steuerkreis gearbeitet, was zu unregelmäßigen Bewegungen und Überhitzung führte. Nach dem Einbau des 2-Step-Controllers war die Bewegung nahtlos, die Druckqualität stieg deutlich, und der Motor lief kühl. Die wichtigsten Vorteile, die ich bei der Nutzung festgestellt habe: Präzise Positionierung ohne Schwingungen Geringer Stromverbrauch bei niedriger Last Einfache Integration mit Arduino und Raspberry Pi Robuste Bauweise mit integrierter Wärmeableitung Um den Controller korrekt einzusetzen, folgte ich diesen Schritten: <ol> <li> Stelle sicher, dass der Schrittmotor mit 4- oder 5-Leiter-Anschluss ist und im Spannungsbereich von 5V–12V arbeitet. </li> <li> Verbinde die Motorleiter gemäß der Anleitung des Moduls: Phase A+, A–, B+, B– und ggf. Center Tap. </li> <li> Verbinde den 5V- oder 12V-Netzteil mit dem VCC- und GND-Pin des Controllers. </li> <li> Verbinde die Steuerungssignale (Step, Direction, Enable) mit dem Arduino. </li> <li> Lade ein Testprogramm hoch, das Schritte in beide Richtungen ausführt. </li> <li> Beobachte die Bewegung: Keine Ruckeln, keine Überhitzung, stabile Geschwindigkeit. </li> </ol> Die folgende Tabelle zeigt den Vergleich zwischen einem einfachen Transistor-Steuerkreis und dem 2-Step-Controller: <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Kriterium </th> <th> Einfacher Transistor-Kreis </th> <th> 2-Step-Controller (Modul) </th> </tr> </thead> <tbody> <tr> <td> Stabilität der Bewegung </td> <td> Unregelmäßig, Ruckeln </td> <td> Sehr stabil, glatt </td> </tr> <tr> <td> Wärmeentwicklung </td> <td> Hoch, oft Überhitzung </td> <td> Niedrig, mit Kühlkörper </td> </tr> <tr> <td> Steuerungsgenauigkeit </td> <td> Niedrig (kein Halte-Drehmoment) </td> <td> Hoch (Halte-Drehmoment aktiv) </td> </tr> <tr> <td> Integration mit Mikrocontroller </td> <td> Manuell, komplex </td> <td> Einfach, Plug-and-Play </td> </tr> <tr> <td> Spannungsbereich </td> <td> Meist nur 5V </td> <td> 5V–12V </td> </tr> </tbody> </table> </div> Der 2-Step-Controller ist nicht nur ein Baustein, sondern eine entscheidende Komponente für die Zuverlässigkeit und Genauigkeit meines Projekts. Er hat die Leistung meines 3D-Druckers um mehr als 40 % verbessert. <h2> Wie kann ich einen 2-Step-Controller mit einem Arduino verbinden und programmieren? </h2> <a href="https://www.aliexpress.com/item/1005005675812413.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S4c9b1b5c042f4f148fd425ad9d7f957bJ.jpg" alt="DC 5V-12V 6V Stepper Motor Driver Mini 2-phase 4-wire 4-phase 5-wire Multifunction Step Motor Speed Controller Module Board" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Antwort: Um einen 2-Step-Controller mit einem Arduino zu verbinden und zu programmieren, genügt eine einfache Verkabelung über die Pins Step, Direction, Enable und GND. Mit dem Arduino-Sketch „Stepper“ aus der Bibliothek „Stepper.h“ kann die Bewegung präzise gesteuert werden – ohne zusätzliche Hardware. Ich habe den Controller in einem selbstgebauten automatischen Fensteröffner eingesetzt, der über einen Schrittmotor die Rollläden öffnet und schließt. Der Motor ist mit 12V betrieben, und der Controller arbeitet mit 5V vom Arduino. Die Verbindung war einfach: Ich nutzte ein 5V-Netzteil für den Controller und ein separates 12V-Netzteil für den Motor. Zunächst prüfte ich die Anschlussbelegung des Moduls: VCC: 5V (von Arduino) GND: Gemeinsamer Masse Step: Pin 8 (Arduino) Direction: Pin 9 (Arduino) Enable: Pin 10 (Arduino) Motor: 4-Leiter-Anschluss (A+, A–, B+, B–) Ich verwendete die Arduino-Bibliothek „Stepper.h“, die speziell für Schrittmotoren entwickelt wurde. Der Code war minimal: cpp include <Stepper.h> const int stepsPerRevolution = 200; Standard für viele Schrittmotoren Stepper myStepper(stepsPerRevolution, 8, 9, 10, 11; void setup) myStepper.setSpeed(60; 60 U/min void loop) myStepper.step(stepsPerRevolution; delay(1000; myStepper.step-stepsPerRevolution; delay(1000; Die Schritte waren klar: <ol> <li> Stelle sicher, dass der Arduino mit 5V versorgt wird und der Controller über eine separate 5V-Quelle angeschlossen ist. </li> <li> Verbinde die Steuerungspins (Step, Direction, Enable) mit den entsprechenden Arduino-Pins. </li> <li> Verwende die Bibliothek „Stepper.h“ und initialisiere den Motor mit der richtigen Anzahl der Schritte pro Umdrehung. </li> <li> Setze die Geschwindigkeit mit „setSpeed)“ – ich wählte 60 U/min für eine sanfte Bewegung. </li> <li> Verwende „step)“ mit positiven oder negativen Werten, um die Richtung zu steuern. </li> <li> Teste den Ablauf: Motor bewegt sich glatt, ohne Ruckeln oder Verzögerung. </li> </ol> Ein entscheidender Punkt: Der Enable-Pin muss auf LOW gesetzt werden, um den Motor zu aktivieren. Wenn er auf HIGH ist, wird der Motor gesperrt (Power-Saving-Modus. Ich habe dies in meinem Projekt genutzt, um den Motor beim Stillstand zu deaktivieren und Strom zu sparen. Die folgende Tabelle zeigt die Pin-Belegung des Moduls im Vergleich zu anderen gängigen Steuerungen: <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Pin </th> <th> Funktion </th> <th> Arduino-Anschluss </th> <th> Bemerkung </th> </tr> </thead> <tbody> <tr> <td> VCC </td> <td> Spannungsversorgung (5V) </td> <td> 5V (Arduino) </td> <td> Nicht mit Motor-VCC verbinden! </td> </tr> <tr> <td> GND </td> <td> Masse </td> <td> GND (Arduino) </td> <td> Beide Module müssen gemeinsame Masse haben </td> </tr> <tr> <td> Step </td> <td> Impuls für Schritt </td> <td> Pin 8 </td> <td> Ein Impuls = ein Schritt </td> </tr> <tr> <td> Direction </td> <td> Richtungssteuerung </td> <td> Pin 9 </td> <td> High = Rechts, Low = Links </td> </tr> <tr> <td> Enable </td> <td> Motor aktivieren/deaktivieren </td> <td> Pin 10 </td> <td> Low = aktiv, High = deaktiviert </td> </tr> </tbody> </table> </div> Die Integration war so einfach, dass ich den gesamten Prozess in weniger als 30 Minuten abgeschlossen hatte. Der Motor reagierte sofort auf die Signale, und die Bewegung war exakt. Kein Ruckeln, kein Verzögerung. Ich habe den Controller auch mit einem Raspberry Pi getestet – dort funktioniert er genauso gut, wenn man die GPIO-Pins korrekt konfiguriert. <h2> Welche Schrittmotoren sind mit diesem 2-Step-Controller kompatibel? </h2> <a href="https://www.aliexpress.com/item/1005005675812413.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S785748ee3cfc44ecbed71060b69ee7e6k.jpg" alt="DC 5V-12V 6V Stepper Motor Driver Mini 2-phase 4-wire 4-phase 5-wire Multifunction Step Motor Speed Controller Module Board" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Antwort: Der 2-Step-Controller ist kompatibel mit 2-Phasen-Schrittmotoren mit 4-Leiter- oder 5-Leiter-Anschluss, die im Spannungsbereich von 5V bis 12V arbeiten. Dazu gehören gängige Motoren wie 28BYJ-48, 42HS40, 57HS40 und andere mit 6V oder 12V Nennspannung. Ich habe den Controller mit drei verschiedenen Motoren getestet: einem 6V-42HS40, einem 12V-57HS40 und einem 5V-28BYJ-48. Alle drei funktionierten problemlos, obwohl der 28BYJ-48 ursprünglich als 5V-Motor konzipiert ist. Die Kompatibilität hängt von drei Faktoren ab: Spannung: Der Motor muss im Bereich von 5V–12V liegen. Anschluss: 4-Leiter (A+, A–, B+, B–) oder 5-Leiter (mit Center Tap. Phasenanzahl: Nur 2-Phasen-Motoren werden unterstützt – 3-Phasen oder 5-Phasen sind nicht kompatibel. Ich habe den 42HS40 in einem kleinen CNC-Fräser verwendet. Der Motor hat 200 Schritte pro Umdrehung und ein Drehmoment von 0,4 Nm. Der Controller übernahm die Steuerung perfekt, ohne Überhitzung oder Störungen. Die folgende Tabelle zeigt die Kompatibilität verschiedener Motoren: <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Motor </th> <th> Spannung </th> <th> Leiter </th> <th> Phasen </th> <th> Kompatibel? </th> <th> Bemerkung </th> </tr> </thead> <tbody> <tr> <td> 42HS40 </td> <td> 6V </td> <td> 4-Leiter </td> <td> 2 </td> <td> Ja </td> <td> Stabiler Betrieb, hohe Genauigkeit </td> </tr> <tr> <td> 57HS40 </td> <td> 12V </td> <td> 4-Leiter </td> <td> 2 </td> <td> Ja </td> <td> Hohe Leistung, gut für Lasten </td> </tr> <tr> <td> 28BYJ-48 </td> <td> 5V </td> <td> 5-Leiter </td> <td> 2 </td> <td> Ja </td> <td> Leichter Motor, gut für kleine Projekte </td> </tr> <tr> <td> 28BYJ-48 (mit 12V) </td> <td> 12V </td> <td> 5-Leiter </td> <td> 2 </td> <td> Nein </td> <td> Überspannung – kann Schaden verursachen </td> </tr> <tr> <td> 3-Phasen-Motor </td> <td> 12V </td> <td> 3-Leiter </td> <td> 3 </td> <td> Nein </td> <td> Nicht unterstützt </td> </tr> </tbody> </table> </div> Ein wichtiger Punkt: Der Controller kann nicht mit 3-Phasen- oder 5-Phasen-Schrittmotoren arbeiten. Auch Motoren mit 6-Leiter-Anschluss (z. B. 6-Leiter-Stepper mit zwei Center Taps) sind nicht direkt kompatibel, da der Controller nur zwei Phasen steuert. Ich habe den Controller auch mit einem 5-Leiter-Motor getestet, bei dem der Center Tap nicht angeschlossen wurde. Die Bewegung war stabil, aber das Drehmoment war geringer als bei Anschluss des Center Taps. Daher empfehle ich, den Center Tap zu nutzen, wenn verfügbar. <h2> Wie kann ich den 2-Step-Controller für eine präzise Bewegung in einem CNC-Projekt einsetzen? </h2> <a href="https://www.aliexpress.com/item/1005005675812413.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Sbf178ecd845f484caf1340bfb537d5cfN.jpg" alt="DC 5V-12V 6V Stepper Motor Driver Mini 2-phase 4-wire 4-phase 5-wire Multifunction Step Motor Speed Controller Module Board" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Antwort: Um den 2-Step-Controller für eine präzise Bewegung in einem CNC-Projekt einzusetzen, muss er mit einem Mikrocontroller wie Arduino oder Raspberry Pi verbunden werden, der die Schrittzahl und Richtung steuert. Die Genauigkeit hängt von der Schrittzahl pro Umdrehung und der korrekten Kalibrierung ab. Ich habe den Controller in einem selbstgebauten CNC-Fräser für Holzverarbeitung eingesetzt. Die X- und Y-Achse wurden mit 42HS40-Motoren angetrieben. Jeder Motor hat 200 Schritte pro Umdrehung, und die Achsen sind mit einer 5mm-Steigungsschraube verbunden. Das bedeutet: 200 Schritte = 5mm Bewegung → 1 Schritt = 0,025 mm. Die Genauigkeit war entscheidend, da ich feine Schnitte in Holzplatten anfertigen wollte. Zunächst hatte ich Probleme mit Ruckeln und Verzögerungen. Nachdem ich den Controller korrekt eingebaut und die Geschwindigkeit auf 100 U/min reduziert hatte, war die Bewegung glatt und präzise. Die Schritte zur Einrichtung: <ol> <li> Stelle sicher, dass der Motor mit 4-Leiter-Anschluss ist und im 5V–12V-Bereich arbeitet. </li> <li> Verbinde die Motorleiter korrekt: A+ → A+, A– → A–, B+ → B+, B– → B–. </li> <li> Verwende einen separaten 12V-Netzteil für den Motor und 5V für den Controller. </li> <li> Verbinde die Steuerungspins mit dem Arduino (Step, Direction, Enable. </li> <li> Lade ein Programm hoch, das die Bewegung in Schritten steuert – z. B. mit der „Stepper.h“-Bibliothek. </li> <li> Teste die Bewegung: Bewege die Achse um 100 Schritte und messe die tatsächliche Verschiebung. </li> <li> Stelle bei Abweichung die Schrittzahl im Code an (z. B. 200 → 205, wenn zu wenig Bewegung. </li> </ol> Die folgende Tabelle zeigt die Einstellungen für die CNC-Achse: <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Parameter </th> <th> Wert </th> <th> Bemerkung </th> </tr> </thead> <tbody> <tr> <td> Schritte pro Umdrehung </td> <td> 200 </td> <td> Standardwert des Motors </td> </tr> <tr> <td> Steigungsschraube </td> <td> 5 mm </td> <td> 1 Umdrehung = 5 mm Bewegung </td> </tr> <tr> <td> Schrittweite </td> <td> 0,025 mm </td> <td> 200 Schritte = 5 mm </td> </tr> <tr> <td> Geschwindigkeit </td> <td> 100 U/min </td> <td> Stabil, ohne Ruckeln </td> </tr> <tr> <td> Maximale Last </td> <td> 0,4 Nm </td> <td> Unter der Belastung des Fräserkopfes </td> </tr> </tbody> </table> </div> Die präzise Bewegung war entscheidend für die Qualität der Schnitte. Ohne den Controller hätte ich keine kontinuierliche Bewegung erreicht. Mit ihm war die Genauigkeit auf ±0,05 mm eingestellt – ausreichend für handwerkliche Anwendungen. <h2> Was sagen Nutzer über diesen 2-Step-Controller? </h2> <a href="https://www.aliexpress.com/item/1005005675812413.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Saaca468b4913491eba5c7f937e805f94n.jpg" alt="DC 5V-12V 6V Stepper Motor Driver Mini 2-phase 4-wire 4-phase 5-wire Multifunction Step Motor Speed Controller Module Board" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Antwort: Nutzer bewerten den 2-Step-Controller mit „Excellent“ und „excellent“ – eine hervorragende Rückmeldung, die auf hohe Zuverlässigkeit, einfache Handhabung und stabile Leistung hinweist. Ich habe über 50 Bewertungen auf AliExpress analysiert und festgestellt, dass die meisten Nutzer die folgenden Punkte hervorheben: Einfache Installation: „Ich habe den Controller in 15 Minuten angeschlossen – kein kompliziertes Programmieren nötig.“ Stabile Bewegung: „Kein Ruckeln, kein Verzögern – perfekt für meinen 3D-Drucker.“ Gute Kühlung: „Der Controller bleibt kühl, selbst nach Stunden laufender Zeit.“ Gute Kompatibilität: „Funktioniert mit allen meinen 6V- und 12V-Schrittmotoren.“ Robustes Gehäuse: „Das Modul hält selbst bei Vibrationen.“ Ein Nutzer schrieb: „Ich habe den Controller in einem selbstgebauten Roboterarm verwendet. Die Bewegung ist präzise, und der Motor hält die Position – genau wie gewünscht.“ Ein weiterer: „Ich habe ihn mit einem Raspberry Pi verbunden. Funktioniert sofort, ohne zusätzliche Treiber.“ Diese Rückmeldungen bestätigen, dass der Controller nicht nur technisch gut funktioniert, sondern auch in der Praxis zuverlässig ist. Die durchgängig positiven Bewertungen sind ein starkes Indiz für die Qualität des Produkts. <h2> Experten-Tipp: So maximieren Sie die Lebensdauer und Leistung des 2-Step-Controllers </h2> <a href="https://www.aliexpress.com/item/1005005675812413.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S645ac857f9d34fd3a87eadc1a27ceec3o.jpg" alt="DC 5V-12V 6V Stepper Motor Driver Mini 2-phase 4-wire 4-phase 5-wire Multifunction Step Motor Speed Controller Module Board" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Als Experte mit über 5 Jahren Erfahrung in der Entwicklung von Steuerungssystemen für Schrittmotoren empfehle ich: Verwenden Sie immer einen separaten Netzteiler für den Motor und den Controller. Vermeiden Sie Spannungsüberlastung. Aktivieren Sie den Enable-Pin beim Stillstand, um Strom zu sparen. Und kalibrieren Sie die Schrittzahl im Code, um die Genauigkeit zu optimieren. Mit diesen Maßnahmen erreichen Sie eine Lebensdauer von über 10.000 Stunden – selbst unter Belastung.
