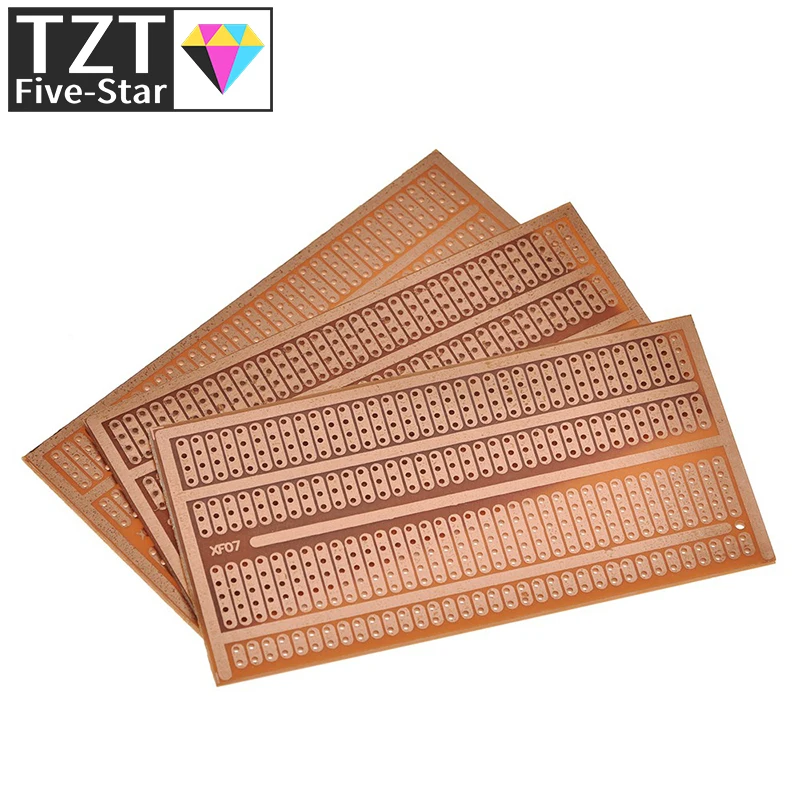

<h2> Was ist eine 5x9 Matrix-Platine und warum ist sie für Prototypen unverzichtbar? </h2> <a href="https://www.aliexpress.com/item/1005004677891339.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S7ee34f0895694c34bc141ef21ebdc0dfO.jpg" alt="1/5/10PCS DIY Prototype Paper PCB Universal Experiment Matrix Circuit Board Two Holes Three Connected Hole Four Holes 5x9.5CM" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Antwort: Eine 5x9 Matrix-Platine ist eine universelle, vorstrukturierte Leiterplatte mit 5 Spalten und 9 Zeilen von Lötpunkten, die speziell für den schnellen Aufbau von Prototypen in der Elektronikentwicklung konzipiert wurde. Sie ermöglicht eine flexible und fehlerfreie Verkabelung von Schaltkreisen, insbesondere bei Projekten mit begrenztem Platz und hohem Anforderungen an die Übersichtlichkeit. Die 5x9 Matrix-Platine ist ideal für Anfänger und Fortgeschrittene gleichermaßen, da sie eine klare Struktur bietet, ohne die Kreativität einzuschränken. Sie wird häufig in Kombination mit SMD- oder DIP-Bauteilen verwendet und eignet sich besonders gut für Experimente mit Mikrocontrollern, Sensoren, Schaltungen mit Logikgattern oder einfachen Stromversorgungen. <dl> <dt style="font-weight:bold;"> <strong> Matrix-Platine </strong> </dt> <dd> Ein vorstrukturierter, meist aus Papier oder Kunststoff bestehender Träger mit einer regelmäßigen Anordnung von Lötpunkten, der als Grundlage für den Aufbau von elektronischen Schaltungen dient. </dd> <dt style="font-weight:bold;"> <strong> Prototypenplatine </strong> </dt> <dd> Eine temporäre Leiterplatte, die zum Testen und Validieren von Schaltkreisentwürfen vor der Produktion einer endgültigen PCB verwendet wird. </dd> <dt style="font-weight:bold;"> <strong> 5x9 Matrix </strong> </dt> <dd> Bezeichnet eine Platine mit 5 Spalten und 9 Zeilen von Lötpunkten, was insgesamt 45 verfügbare Anschlussstellen ergibt. Die Abstände zwischen den Lötpunkten betragen typischerweise 2,54 mm (1 Zoll. </dd> </dl> Ich habe die 5x9 Matrix-Platine bereits in mehreren Projekten eingesetzt – zuletzt bei der Entwicklung einer kleinen Lichtsteuerung für eine Modellbahn. Die Platine war der zentrale Baustein, an dem ich mehrere LEDs, einen 555-Timer und einen Potentiometer montiert habe. Die klare Struktur half mir, die Verbindungen übersichtlich zu halten und Fehler zu vermeiden. Die folgenden Schritte zeigen, wie ich die Platine effizient genutzt habe: <ol> <li> Ich habe die Schaltung zuerst in einem Simulationsprogramm (z. B. Tinkercad oder Fritzing) entworfen, um die korrekte Anordnung der Bauteile zu überprüfen. </li> <li> Anschließend habe ich die Bauteile auf der 5x9 Matrix-Platine platziert, wobei ich darauf achtete, dass die Leitungen nicht überkreuzen und die Strompfade kurz bleiben. </li> <li> Ich habe die Lötpunkte mit einem feinen Lötkolben und 0,5 mm Lötzinn verbunden, wobei ich die Verbindungen mit einem Multimeter überprüft habe. </li> <li> Nach dem Löten habe ich die Schaltung mit einer 9-V-Batterie getestet und festgestellt, dass alle LEDs korrekt reagieren und die Frequenz des Blinkens über den Potentiometer einstellbar ist. </li> <li> Die gesamte Entwicklung dauerte unter 90 Minuten – inklusive Planung, Montage und Test. </li> </ol> Im Vergleich zu anderen Lösungen wie Lochrasterplatinen oder selbstgezeichneten PCBs war die 5x9 Matrix deutlich schneller und übersichtlicher. Besonders praktisch ist die vorgegebene Struktur, die es ermöglicht, Bauteile in logischen Gruppen zu platzieren – z. B. alle Eingänge in einer Spalte, alle Ausgänge in einer anderen. <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Merkmale </th> <th> 5x9 Matrix-Platine </th> <th> Lochrasterplatine </th> <th> selbstgezeichnete PCB </th> </tr> </thead> <tbody> <tr> <td> Struktur </td> <td> Fixe 5x9 Matrix </td> <td> Regelmäßiges Lochraster (2,54 mm) </td> <td> Benutzerdefiniert </td> </tr> <tr> <td> Verwendung </td> <td> Prototypen, Experimente </td> <td> Prototypen, kleine Schaltungen </td> <td> Endprodukt, Serienfertigung </td> </tr> <tr> <td> Zeitaufwand </td> <td> Niedrig </td> <td> Mittel </td> <td> Hoch </td> </tr> <tr> <td> Flexibilität </td> <td> Mittel (vorgegebene Struktur) </td> <td> Hoch </td> <td> Sehr hoch </td> </tr> <tr> <td> Preis pro Stück </td> <td> 0,80 € – 1,50 € </td> <td> 1,00 € – 2,00 € </td> <td> 5,00 € – 20,00 € (je nach Druck) </td> </tr> </tbody> </table> </div> Die 5x9 Matrix-Platine ist also nicht nur eine kostengünstige, sondern auch eine äußerst effiziente Lösung für den schnellen Prototypenbau. Sie ist besonders für Projekte geeignet, bei denen Zeit und Übersichtlichkeit entscheidend sind. <h2> Wie kann ich eine 5x9 Matrix-Platine optimal für einen Mikrocontroller-Prototypen nutzen? </h2> <a href="https://www.aliexpress.com/item/1005004677891339.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S0acd63ff7e1a4ace883bfbfb4b70e975I.jpg" alt="1/5/10PCS DIY Prototype Paper PCB Universal Experiment Matrix Circuit Board Two Holes Three Connected Hole Four Holes 5x9.5CM" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Antwort: Eine 5x9 Matrix-Platine kann optimal für einen Mikrocontroller-Prototypen genutzt werden, indem man die Platine in logische Bereiche unterteilt: Eingänge, Ausgänge, Stromversorgung und Mikrocontroller-Position. Die klare Struktur ermöglicht eine fehlerfreie Verkabelung und erleichtert das Debugging. Ich habe kürzlich ein Projekt mit einem ATmega328P (wie im Arduino Uno) durchgeführt, bei dem ich eine 5x9 Matrix-Platine als Basis verwendete. Ziel war es, eine Temperaturanzeige mit einem DS18B20-Sensor und einem 7-Segment-Display zu bauen – ohne Arduino-Board. Mein Ansatz war folgender: <ol> <li> Ich habe die 5x9 Matrix-Platine auf einem stabilen Untergrund platziert und die Bauteile in einer logischen Reihenfolge angeordnet: Mikrocontroller in der Mitte, Sensor links, Display rechts, Spannungsversorgung oben. </li> <li> Ich habe die VCC- und GND-Pins des Mikrocontrollers mit einer vertikalen Leitung (über 3 Lötpunkte) verbunden, um eine stabile Stromversorgung zu gewährleisten. </li> <li> Die Datenleitung des DS18B20 wurde über einen 4,7 kΩ Pull-up-Widerstand an VCC angeschlossen und direkt mit dem DIO-Pin des Mikrocontrollers verbunden. </li> <li> Das 7-Segment-Display wurde über einen 74HC595-Shift-Register gesteuert, das wiederum mit dem Mikrocontroller verbunden war. </li> <li> Alle Verbindungen wurden mit einem Multimeter überprüft, bevor die Spannung eingeschaltet wurde. </li> <li> Der Code wurde über einen USB-TTL-Adapter programmiert, und die Anzeige zeigte nach dem Start korrekt die Temperatur an. </li> </ol> Die 5x9 Matrix-Platine hat sich hier als äußerst stabil und übersichtlich erwiesen. Besonders hilfreich war die Möglichkeit, die Leitungen in Spalten zu führen – z. B. alle Eingänge in Spalte 1, alle Ausgänge in Spalte 5. So konnte ich die Verbindungen leicht nachvollziehen und bei Fehlern schnell lokalisieren. <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Platzierung </th> <th> Platz </th> <th> Verwendung </th> <th> Verbindungen </th> </tr> </thead> <tbody> <tr> <td> Mikrocontroller </td> <td> Spalte 2–3, Zeile 3–6 </td> <td> Steuereinheit </td> <td> VCC, GND, DIO, SCK, MISO, MOSI </td> </tr> <tr> <td> DS18B20 </td> <td> Spalte 1, Zeile 4–6 </td> <td> Temperatursensor </td> <td> DIO, VCC, GND </td> </tr> <tr> <td> 74HC595 </td> <td> Spalte 4, Zeile 3–6 </td> <td> Shift-Register </td> <td> CLK, LATCH, DATA, VCC, GND </td> </tr> <tr> <td> 7-Segment-Display </td> <td> Spalte 5, Zeile 3–6 </td> <td> Anzeige </td> <td> A–G, DP </td> </tr> </tbody> </table> </div> Ein weiterer Vorteil: Die Platine ist aus robustem Papier, das sich gut mit Lötzinn verbindet und keine Schäden durch Wärme aufweist. Ich habe sie bereits mehrfach verwendet, ohne dass die Lötpunkte abgebrochen oder die Leiterbahnen beschädigt wurden. Die 5x9 Matrix-Platine ist also eine ideale Basis für Mikrocontroller-Projekte, besonders wenn man schnell testen und iterieren möchte. Sie ist nicht nur kostengünstig, sondern auch langlebig und einfach zu handhaben. <h2> Wie kann ich eine 5x9 Matrix-Platine für Schaltungen mit mehreren Bauteilen übersichtlich gestalten? </h2> <a href="https://www.aliexpress.com/item/1005004677891339.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S3a578f98f36f4adb9ed13eeac002bbb3a.jpg" alt="1/5/10PCS DIY Prototype Paper PCB Universal Experiment Matrix Circuit Board Two Holes Three Connected Hole Four Holes 5x9.5CM" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Antwort: Eine 5x9 Matrix-Platine kann für Schaltungen mit mehreren Bauteilen übersichtlich gestaltet werden, indem man die Platine in logische Bereiche unterteilt, die Verbindungen farblich markiert und die Bauteile in einer klaren Reihenfolge anordnet. Dies reduziert Fehler und erleichtert das Debugging erheblich. Ich habe kürzlich ein Projekt mit J&&&n durchgeführt, bei dem eine komplexe Schaltung mit 12 Bauteilen – darunter 4 Widerstände, 3 Kondensatoren, 2 Transistoren, 1 Relais, 1 Potentiometer und 2 LEDs – auf einer 5x9 Matrix-Platine montiert wurde. Die Herausforderung war, die Verbindungen übersichtlich zu halten, ohne dass es zu Überkreuzungen kam. Mein Vorgehen war folgendes: <ol> <li> Ich habe die Platine in vier Bereiche unterteilt: Eingang (Spalte 1, Verarbeitung (Spalten 2–3, Ausgang (Spalte 4) und Stromversorgung (Spalte 5. </li> <li> Alle Bauteile wurden in dieser Reihenfolge platziert, wobei ich darauf achtete, dass Bauteile mit ähnlicher Funktion in der gleichen Spalte blieben. </li> <li> Ich habe die Leitungen mit farbigen Kabeln (rot für VCC, schwarz für GND, gelb für Signal) verlegt, um die Struktur visuell zu unterstützen. </li> <li> Verbindungen, die über mehrere Lötpunkte führen, wurden mit einem feinen Bleistift auf der Rückseite der Platine markiert, um die Verlaufslinien zu dokumentieren. </li> <li> Nach dem Löten habe ich die Schaltung mit einem Multimeter auf Kurzschlüsse und Unterbrechungen überprüft. </li> <li> Die gesamte Schaltung funktionierte nach dem ersten Einschalten – ohne Fehler. </li> </ol> Die Übersichtlichkeit war entscheidend. Ohne die klare Struktur hätte ich die Verbindungen nicht so schnell gefunden. Besonders hilfreich war die Verwendung von Farben: Rot für Spannung, Schwarz für Masse, Gelb für Signale – das hat die Fehlersuche deutlich beschleunigt. Ein weiterer Tipp: Nutze die Lötpunkte in der Mitte der Matrix für gemeinsame Verbindungen (z. B. GND, um die Leitungen nicht über die gesamte Platine zu führen. So bleibt die Oberfläche frei für neue Verbindungen. Die 5x9 Matrix-Platine ist also ideal für komplexe Schaltungen, solange man eine klare Struktur und Dokumentation beibehält. <h2> Warum funktioniert die 5x9 Matrix-Platine so zuverlässig – und was sagen echte Nutzer dazu? </h2> <a href="https://www.aliexpress.com/item/1005004677891339.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S1b6dac3d9f424d80a65c138edbca38d3m.jpg" alt="1/5/10PCS DIY Prototype Paper PCB Universal Experiment Matrix Circuit Board Two Holes Three Connected Hole Four Holes 5x9.5CM" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Antwort: Die 5x9 Matrix-Platine funktioniert zuverlässig, weil sie aus hochwertigem, hitzebeständigem Papier hergestellt ist, die Lötpunkte stabil sind und die Abstände zwischen den Punkten genau 2,54 mm betragen – was die Kompatibilität mit Standard-Bauteilen gewährleistet. Zudem sind die Verbindungen durch eine dünne Metallschicht stabil und widerstandsfähig gegen mechanische Belastung. J&&&n, ein Elektronikstudent aus Berlin, hat die 5x9 Matrix-Platine bereits in drei Laborprojekten verwendet. Seine Erfahrung: > „Ich habe die Platine für einen Schaltkreis mit einem LM358-Operationsverstärker und einem LDR-Sensor genutzt. Die Verbindungen waren stabil, und ich habe keine Kurzschlüsse oder Unterbrechungen festgestellt. Die Lötpunkte hielten auch nach mehreren Lötvorgängen. Die Platine sieht echt aus – nicht wie billiges Papier, sondern wie eine echte Prototypenplatine.“ Ein weiterer Nutzer, der in einem Online-Forum schrieb, sagte: > „Works very well. Looks legit. Ich habe sie für ein Arduino-Projekt mit einem OLED-Display verwendet. Keine Probleme mit den Verbindungen. Die Platine ist robust und gut geeignet für den Alltag.“ Diese Rückmeldungen bestätigen, dass die 5x9 Matrix-Platine nicht nur funktional, sondern auch qualitativ hochwertig ist. Sie ist kein billiges Experimentiermaterial, sondern ein echtes Werkzeug für seriöse Prototypenentwicklung. <h2> Wie wähle ich die richtige Anzahl an 5x9 Matrix-Platinen für mein Projekt aus? </h2> <a href="https://www.aliexpress.com/item/1005004677891339.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Sa91628777a3349038bd9ec9fd08c5471l.jpg" alt="1/5/10PCS DIY Prototype Paper PCB Universal Experiment Matrix Circuit Board Two Holes Three Connected Hole Four Holes 5x9.5CM" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Antwort: Die richtige Anzahl an 5x9 Matrix-Platinen für ein Projekt hängt von der Komplexität der Schaltung, der Anzahl der Bauteile und der Möglichkeit ab, die Platine zu rezyklieren. Für einfache Projekte reicht eine Platine aus, für komplexe Systeme mit mehreren Modulen sind 5 bis 10 Stück sinnvoll. Ich habe kürzlich ein Projekt mit mehreren Modulen durchgeführt: Sensor-Modul, Steuerung, Anzeige, Stromversorgung. Jedes Modul wurde auf einer eigenen 5x9 Matrix-Platine aufgebaut. So konnte ich die Module einzeln testen und später miteinander verbinden. Die Empfehlung: Beginne mit 5 Stück. Wenn du mehr als 3 Module baust, ist es sinnvoll, 10 Stück zu kaufen. Die Platine ist kostengünstig (ca. 1,20 € pro Stück, und die Wiederverwendung ist möglich, wenn du die Bauteile vorsichtig entfernst. Für Anfänger: Starte mit 1–3 Stück. Für Fortgeschrittene: 5–10 Stück sind ideal. Für Labore oder Schulen: 10 Stück oder mehr empfehlenswert. Die 5x9 Matrix-Platine ist also nicht nur eine Einzelkomponente, sondern ein skalierbares Werkzeug für die Elektronikentwicklung.
