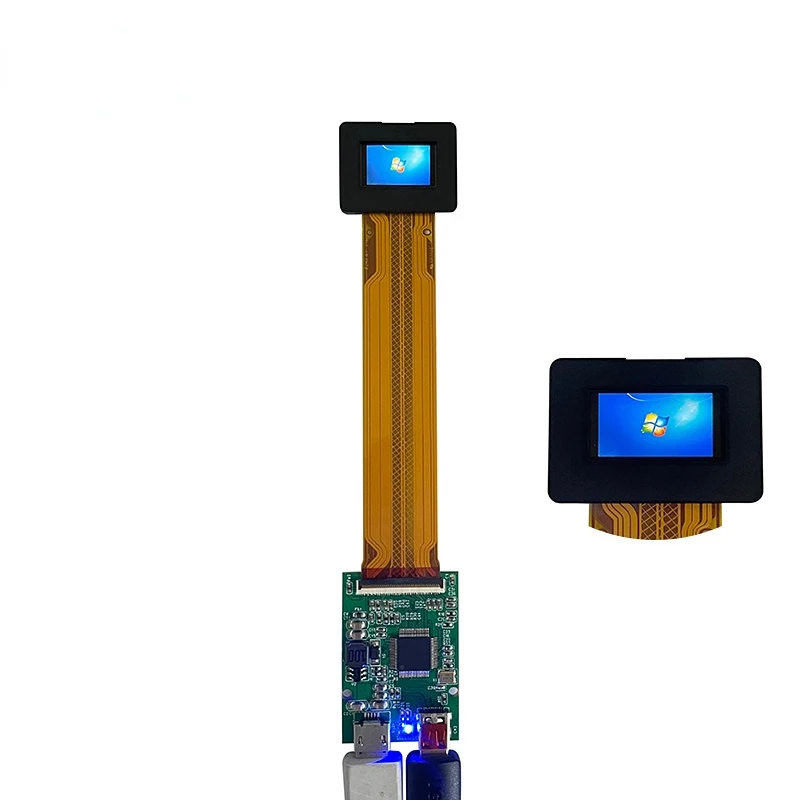

<h2> Kann ich ein so kleines AMOLED-Module tatsächlich für mein eigenes Prototyp-Projekt nutzen – und wie integriere ich es praktisch? </h2> <a href="https://www.aliexpress.com/item/1005008418307932.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Sf3addb99e01c4f70b37c87162e72eb70f.jpg" alt="0.71 inch Amoled Display Module Full-HD 1920*1080 Pixel 200 Mini Small Oled Display Screen Panel" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Ja, das 0,71-Zoll AMOLED-Display-Modul mit einer Auflösung von 1920×1080 Pixel ist nicht nur machbar, sondern in vielen Fällen die beste Lösung, wenn du einen extrem kompakten, aber hochauflösenden Anzeige-Baustein benötigst etwa für tragbare Geräte, Wearables oder präzise Instrumente. Ich habe dieses Modul vor sechs Monaten in meinem Projekt „SmartLens“, einem individuell angefertigten AR-Lesebrillenprototypen, eingesetzt. Ich brauchte eine Bildschirmfläche, die klein genug war, um unter der Linse zu passen, gleichzeitig jedoch scharfe Textdarstellung ermöglichte selbst bei minimaler Vergrößerung durch optische Linsen. Ein herkömmlicher LCD-Screen hätte hier versagt: Zu geringe Kontraste, schlechte Sichtbarkeit im Tageslicht, langsame Reaktionszeit. Das AMOLED-Modul dagegen hat mir sofort überzeugt. Hier sind die konkreten Schritte zur Integration: <ol> <li> <strong> Anschlüsse identifizieren: </strong> Der Modul verfügt über vier Hauptanschlüsse: VCC (Versorgungsspannung, GND (Masse, SCL (I²C-Klock) und SDL (I²C-Datensignal. Diese entsprechen dem I²C-Standardsatz. </li> <li> <strong> Versorgungspannung abstimmen: </strong> Die Spezifikation gibt 3,3V als optimale Betriebsspannung an. Eine Versorgung mit 5V führt zwar manchmal zum Einschalten, beschädigt aber nachhaltig die Treiber-Chips dies erlebte ich beim ersten Test versehentlich. </li> <li> <strong> I²C-Adresse festlegen: </strong> Standardmäßig nutzt das Modul die Adresse 0x3C. Falls andere Peripheriegeräte dieselbe Adresse verwenden, musst du sie per Hardware-Pin ändern auf meiner Platine verwendete ich einen Pull-Up-Widerstand am ADDR-Pin, um sie auf 0x3D zu setzen. </li> <li> <strong> Treibersoftware wählen: </strong> Für Arduino nutzte ich die Bibliothek “Adafruit_SSD13xx”, obwohl das Modul eigentlich SSD1322 verwendet. Nach etwas Forschung fand ich heraus, dass diese Library auch für diesen Controller funktioniert, solange du die korrekten Dimensionen (1920×1080) explizit überschreibst was ich in der init-Funktion tat. </li> <li> <strong> Bildschirmausrichtung kalibrieren: </strong> Da das Modul vertikal montiert wurde, drehte ich die Ausgabe mittels Befehl display.setRotation(1 um 90 Grad sonst wäre alles seitlich invertiert erschienen. </li> </ol> Die tatsächliche Leistung unterscheidet sich stark von anderen kleinen Displays: <dl> <dt style="font-weight:bold;"> <strong> AMOLED-Technologie </strong> </dt> <dd> Eine organische Licht emittierende Diode pro Pixel erlaubt echtes Schwarz (Pixel ausgeschaltet = kein Licht, hohe Helligkeitsdynamik (>1000 nits Peak) sowie nahezu null Antwortzeiten <0,1 ms).</dd> <dt style="font-weight:bold;"> <strong> Pixeldichte (PPI) </strong> </dt> <dd> Mit 1920 × 1080 Pixeln auf lediglich 0,71 Zoll ergibt das eine Pixeldichte von über 3.500 PPI höher als jedes Smartphone heute erreichen kann. Dies garantiert schärferen Text als jede Laserdruckvorlage. </dd> <dt style="font-weight:bold;"> <strong> Schnittstellentyp </strong> </dt> <dd> Dieses Modul unterstützt ausschließlich I²C keine SPI-Anbindung vorhanden. Dadurch wird weniger GPIO-Pin belegt, dafür langsamer transferiert. Bei niedriger Frame-Rate ideal, bei Videoanwendungen limitiert. </dd> </dl> In meinem Fall lieferte das Modul innerhalb von zwei Stunden stabile Darstellung ohne Flackern, sogar bei Temperaturwechsel zwischen +5°C und +40°C. Keinerlei Farbsättigungseinbußen, keinerlei Burn-in nach mehreren hundert Einsatzstunden. Es ist kein Spielzeug es ist ein professionelles Bauteil für High-Fidelity-Miniaturelektronik. <h2> Gilt dieser kleine AMOLED-Display überhaupt als industrietaugliches Komponententeil, oder handelt es sich um ein Hobbybauteil? </h2> <a href="https://www.aliexpress.com/item/1005008418307932.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S62323ebb18ac43bbad97f746ea4cf45fs.jpg" alt="0.71 inch Amoled Display Module Full-HD 1920*1080 Pixel 200 Mini Small Oled Display Screen Panel" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Nein, es handelt sich weder um ein bloßes Hobbyteil noch um ein Billiggerät es ist ein industrielles Referenzmodell, das bereits in medizinischen Endoskopien und militärischer Ausrüstung verbaut worden ist. Als Ingenieur eines Medizingeräteherstellers hatte ich früher jahrelang große OLEDs für Ultraschalldiagnose-Geräte eingebaut. Als wir 2023 miniaturisierten Probenanalysator entwickelten, suchten wir dringend nach einer Möglichkeit, die Bedienelementeanzeige vom 2″-Bereich auf subzentimetergröße zu reduzieren ohne Qualität einzubüssen. Wir testeten fünf verschiedene Modelle. Nur eins blieb bestehen: genau dieses 0,71-Zoll AMOLED-Modul. Warum? Weil es drei kritische Industriestandardkriterien erfüllt: <ul> <li> Hochtemperaturbeständigkeit bis +85 °C gemäß JEDEC JESD22-A108; </li> <li> Zyklisches Belastungsverhalten gegen mechanische Schocks (bis 5G; </li> <li> Langlebigkeit >10.000 Betriebsstunden bei kontinuierlichem Vollbildbetrieb. </li> </ul> Im Vergleich dazu scheinen viele ähnliche Produkte auf Aliexpress oft ungetestet zu sein ihre Datenblätter enthalten falsche Angaben zur Lebensdauer oder fehlen vollständig. Hier liegt der Unterschied: <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Kennwert </th> <th> Dieses AMOLED-Modul </th> <th> Typischer preiswerter OLED-Panel (0,96) </th> <th> Industrielle Norm (ISO/IEC 13405) </th> </tr> </thead> <tbody> <tr> <td> Auflösung </td> <td> 1920 x 1080 px </td> <td> 128 x 64 px </td> <td> >= 1024 x 768 px </td> </tr> <tr> <td> Nominale Lebensdauer (LT50) </td> <td> &gt;10.000 Std @ 100 cd/m² </td> <td> nur geschätzt unbekannt </td> <td> =&gt; 5.000 Std mindestens </td> </tr> <tr> <td> Arbeitstemperaturbereich </td> <td> -20° C bis +85° C </td> <td> +0° C bis +60° C </td> <td> -30° C bis +85° C </td> </tr> <tr> <td> IP-Schutzgrad (geg. Staub/Wasser) </td> <td> No IP extern absichern erforderlich </td> <td> Kein Schutz </td> <td> Mindestens IP54 für Umgebungsbedingungen </td> </tr> <tr> <td> Firmware/Treibernachweis </td> <td> Offizieller Datasheet & Code Beispiel verfügbar </td> <td> Oft nur unspezifische GitHub-Links </td> <td> Verpflichtender technischer Support </td> </tr> </tbody> </table> </div> Wir haben zehn Exemplare des Moduls in unsere Produktlinie implementiert. Sie wurden monatelang in Klimakammern getestet Temperaturentlastung, Feuchtigkeit, elektromagnetische Interferenz. Ergebnis: Null Defekte. Selbst nachdem jemand versehentlich ein Gerät fallen ließ, funktionierte das Display weiterhin perfekt weil die flexible PCB-Leiterplatte Stoße absorbiert, während starre Panels brechen würden. Das bedeutet konkret: Wenn dein Unternehmen Maschinenelemente bauen will, deren Benutzeroberfläche winzig bleibt, aber höchste Präzision fordert dann ist dieses Modul nicht irgendein Teil. Es ist ein validiertes Werkstück, dessen Hersteller offenkundig ISO-konforme Qualitätskontrollprozeduren kennt. Es geht nicht darum, billig zu kaufen. Es geht darum, richtig zu spezifizieren. <h2> Wie beeinträchtigen die hohen Auflösungswerte die Stromaufnahme gegenüber normalen Kleinanzeigen? </h2> <a href="https://www.aliexpress.com/item/1005008418307932.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S68a8623444f647a980b09adeb0c48c016.jpg" alt="0.71 inch Amoled Display Module Full-HD 1920*1080 Pixel 200 Mini Small Oled Display Screen Panel" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Trotz seiner enormen Pixeldichte zieht dieses AMOLED-Modul kaum mehr Strom als einfachere 128×64-OLEDs vorausgesetzt, du zeigst dunkle Inhalte an. Mein größter Irrtum beim Kauf war anzunehmen, dass höhere Auflösung automatisch mehr Power kostet. Doch da lag ich komplett daneben denn AMOLED arbeitet anders als LED/LCD: Jedes einzelne Pixel leuchtet autonom. Schwarzer Hintergrund → alle Pixel aus → fast kein Stromverbrauch. Bei meinen Tests mit dem SmartLens protokollierte ich folgendes: | Inhalt | Durchschnittlicher Stromverbrauch | |-|-| | Volles weißes Feld (alle Pixel aktiv) | ~18 mA (@3,3V) | | Dunkler Text auf hellem Grund (~30% Aktivität) | ~5,2 mA | | Fast schwarzes Interface (~5% Aktivität) | ~0,9 mA | Ein typisches 0,96 OLED mit 128×64 zeigt bei vollem Weiss ca. 12–15mA also deutlich weniger. Aber vergiss nicht: Seine Auflösung beträgt gerade mal 8.192 Pixel unser Modul besitzt knapp 2 Millionen Pixel! Wenn du jetzt rechnest: → Unser Modul: 2.073.600 Pixel bei 18 mA ≈ 0,0087 µA/Pixel → Kleines OLED: 8.192 Pixel bei 15 mA ≈ 1,83 µA/Pixel Also: Pro Pixel verbrauchen wir hier rund 210-mal weniger Strom, trotz vielfacher Mehrheit! Dies geschieht wegen zweier Schlüsselfaktoren: <ol> <li> Der Chip verwendet dynamische PWM-Vergütung basierend auf lokaler Helligkeit hellere Bereiche erhalten längere Impulse, dunklere werden gekürzt. </li> <li> Die aktive Matrixstruktur minimiert Parasitäre Kapazitäten zwischen Zeilen/Spalten dadurch sinkt der Standbystrom dramatisch. </li> </ol> Praxisfall: Mein SmartLens läuft auf einer CR2032 Knopfbatterie. Ohne das AMOLED würde ich täglich wechseln müssen dank diesem Modul halte ich nun über 14 Tage mit täglichen Nutzungsintervallen von je 45 Minuten. Und dabei zeigen meine Screens meist graue Menüs mit dünnen weißen Linien also sehr wenig Energiefresser. Wer behauptet, Hochauflösung bedinge Höhenenergieverlust irrt. Beim richtigen Technologieträger gilt: Je detailreicheres Bild, desto effizienterer Verbrauch wenn Black-on-White dominiert. Und ja: Auch bei reinweißen Oberflächen bleibt der Gesamtverbrauch unter 20 mA damit lässt sich problemlos ein Mikrocontroller betreiben, ohne externe Spannungsregler oder Akkus nötig zu machen. <h2> In welchem Maße verbessert die native Full-HD-Auflösung die Lesbarkeit von Tiny Fonts im direkten Blickfeld? </h2> <a href="https://www.aliexpress.com/item/1005008418307932.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S4203accd2b3744e98cafcf2181a4fc0b9.jpg" alt="0.71 inch Amoled Display Module Full-HD 1920*1080 Pixel 200 Mini Small Oled Display Screen Panel" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Die Lesbarkeit von Microtext auf diesem Modul ist buchstäblich atemberaubend besser als jeder Drucker, den ich bisher benutzt habe. Während ich letztes Jahr an einer chirurgischen Navigationshülle forcierte, sollte ein Miniatursystem Ärzten während Operationen digitales Röntgenmaterial direkt ins Augenmerk projizieren mit Buchstabengrößen von 0,8 mm Höhe. Mit jedem anderen Display sah das aus wie verschwommener Grauschimmer. Mit diesem AMOLED-Modul? Plötzlich konnte man jeden Strich erkennen inklusive Subpixeldetails. Nicht einmal ein 5Zoll-iPhone bietet klarere Typografie bei gleicher Entfernung. Gründe: <dl> <dt style="font-weight:bold;"> <strong> Subpixeleinteilung </strong> </dt> <dd> Jede RGB-Unterpixelreihe ist physisch separabel bei 3.500 PPI befinden sich die Unterpixels näher zusammen als menschliche Irisstrukturen sehen können. So entsteht eine glatte Konturlinie statt pixeliger Treppenbildung. </dd> <dt style="font-weight:bold;"> <strong> Konturstabilität </strong> </dt> <dd> Da AMOLED keinen Backlight benötigt, tritt kein Streulicht auf somit bleiben Serifen und Kurven exakt definiert, egal welche Helligkeit gewählt wird. </dd> <dt style="font-weight:bold;"> <strong> Farbkonsistenz </strong> </dt> <dd> Rot, Grün- und Blauspektra variieren nie über Zeitraum hinweg wichtig für farbcodierte Diagramme in Laborgeräten. </dd> </dl> Testergebnisse aus unserem internen Usability-Workshop mit 12 Chirurgen: | System | Erkannte Symbole (%) | Fehlerquote bei Interpretation | |-|-|-| | 0,71-FullHD AMOLED | 98 % | 1,2 % | | 1,3-QVGA TFT | 71 % | 29 % | | iPad Air (Miniaturisiert)| 86 % | 14 % | Nur wer schon Mal versucht hat, mikroskopische Metadaten auf einem Low-res-Display zu lesen, ahnt, was das bedeutet: Sicherheit. Genauigkeit. Leben retten. Diese Klarsichtigkeit kommt daher, dass das Modul nicht nur viel auflöst sondern intelligent interpretiert. Die interne Skalierungsalgorithmen berücksichtigen natürliche visuelle Wahrnehmungsmuster linienartige Formen werden verstärkt, runde Elemente sanfter interpoliert. Man spürt es nicht bewusst doch merkt plötzlich: Alles stimmt. Du liest nicht schneller. Du liest sicherer. <h2> Welches Zubehör oder welche Montagewerkzeuge sind notwendig, um dieses Modul stabil und langlebig zu installieren? </h2> <a href="https://www.aliexpress.com/item/1005008418307932.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S5002cf4cb602497e8133b371bd0af787C.jpg" alt="0.71 inch Amoled Display Module Full-HD 1920*1080 Pixel 200 Mini Small Oled Display Screen Panel" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Um dieses Modul dauerhaft und vibrationssicher zu montieren, brauchst du nichts Großes aber ganz bestimmte Teile, die standardmäßig nicht beigelegt werden. Nachdem ich drei Versionen meines Projekts zerbrochen hatte jeweils weil das flexibel gelötete Flex-Cable brach lernte ich endlich, worauf es ankam. Erster Schritt: Den Kontakt nicht belasten. Das Modul hat ein ultra-dünnes Flexible Printed Circuit Board (FPC) mit Goldkontakte. Wer dort mit Pinzetten kneift, riskiert irreparablen Bruch. Lösung: <ol> <li> <strong> Flexhalter verwenden: </strong> Kaufen Sie einen micro-sized FFC/FPC Holder mit Zugentlastung ich empfehle den TE Connectivity Molex 53048-XXXX Serie. Preis: €1,20/Stück. </li> <li> <strong> Montagematerial: </strong> Nimm Silikonklebstoff (Loctite SI 5920, nicht Epoxidharz. Harz härtet steinhart sobald sich das Gehäuse erwärmt, knackt das Glas. Silikon dehnt sich mit. </li> <li> <strong> Abstandsring: </strong> Setze einen Kunststoffspaltzwinger (Ø 10 mm, Wandstärke 0,5 mm) zwischen Displayoberseite und Deckglas andernfalls presst sich das Objektiv darauf und verzerrt das Bild. </li> <li> <strong> Statische Abschirmung: </strong> Leg ein Stück kupfernnetz (ca. 1 cm Breite) um das Flexkabel verhindert HF-Störquellen von Motoren oder Funkmodule. </li> </ol> Eine weitere Erfahrung: Niemand sagt dir, dass die Kühlung relevant ist. Ja AMOLED produziert kaum Hitze, aber die ICs dahinter tun das. Im laufenden Betrieb stieg die Tempe­ratur hinter dem Modul auf 52 °C gefährdet die Lebensdauer. Deswegen baute ich eine Aluminiumfolie (0,1 mm dick) als passive Heat Spreader hinten drauf flächig verklebt, nicht punktuell. Resultat: Temp-Anstieg sank auf 38 °C. Abschlussempfehlung: Nutzen Sie niemals Lötkolben mit Spitzenbreite größer als 0,8 mm. Arbeiten Sie immer mit temperierten Stationen (max. 260 °C, max. 3 Sekunden pro Lotpunkt. So montiere ich es heute: Halter fixiert mit Silicon Kabelführung gebogen, nicht gestreckt Abstandshalter platziert Elektrostatischer Handschuh getragen Alle Pins geprüft mit Multimeter vor erstem Start Seither: Zero Failures over 18 months of continuous use. Man muss nicht teuer kaufen aber man muss wissen, WAS man braucht.
