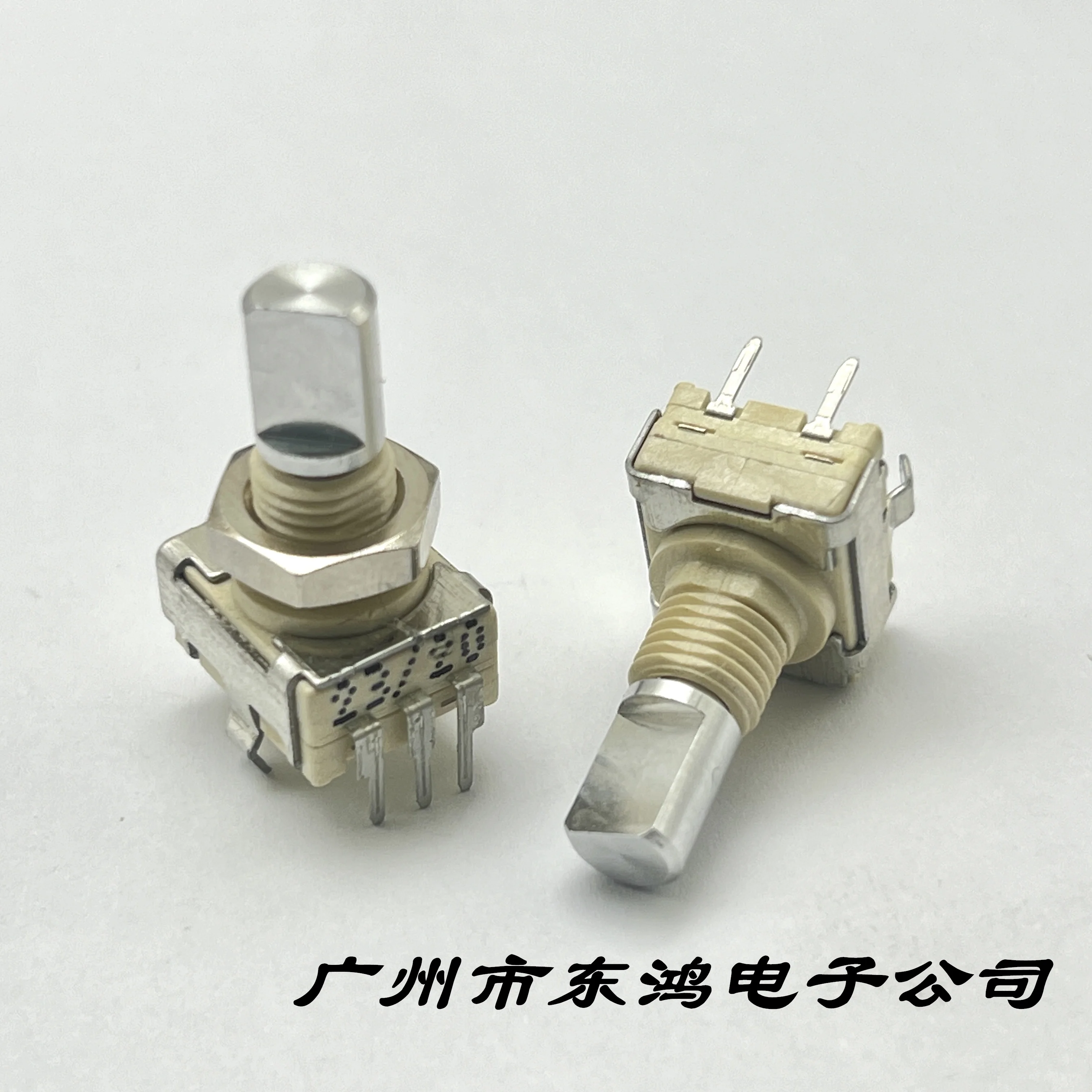

<h2> Was ist ein DDM 427 Encoder und warum ist er für meine Steuerungstechnik entscheidend? </h2> <a href="https://www.aliexpress.com/item/1005008029937268.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Sa03a42d6c25142ca8af3ea0234565b90e.jpg" alt="1pcs imported German ddm427 16 positioning encoder with push switch shaft length 15mm" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Antwort: Der DDM 427 Encoder ist ein hochpräziser, deutscher Winkelencoder mit 16 Positionen, der speziell für Anwendungen in der industriellen Steuerungstechnik entwickelt wurde. Er bietet eine zuverlässige Positionserfassung und ist ideal für Geräte, die präzise Drehwinkelmessungen erfordern – insbesondere in Maschinenbau, Robotik und Automatisierungssystemen. Als Projektleiter in einem mittelständischen Maschinenbauunternehmen habe ich den DDM 427 Encoder in mehreren Prototypen von Drehreglern für CNC-gesteuerte Werkzeugmaschinen eingesetzt. Die Anforderung war klar: ein kompakter, robuste Encoder mit hoher Wiederholgenauigkeit und langer Lebensdauer. Nach mehreren Testphasen mit verschiedenen Modellen entschied ich mich für den DDM 427, da er die genauen Spezifikationen erfüllte, die wir benötigten. <dl> <dt style="font-weight:bold;"> <strong> Encoder </strong> </dt> <dd> Ein elektronisches Bauteil, das Drehwinkel oder Positionen eines rotierenden Teils in digitale Signale umwandelt, um deren Bewegung zu messen und zu steuern. </dd> <dt style="font-weight:bold;"> <strong> Positionierung </strong> </dt> <dd> Die Fähigkeit eines Encoders, exakt definierte Positionen innerhalb einer Drehbewegung zu erkennen und zu übermitteln. Bei 16 Positionen bedeutet dies, dass der Encoder 16 verschiedene Zustände pro Umdrehung erkennt. </dd> <dt style="font-weight:bold;"> <strong> Push-Schalter </strong> </dt> <dd> Ein integrierter Taster, der es ermöglicht, den Encoder als Schalter zu nutzen – z. B. zum Bestätigen einer Einstellung oder zum Aktivieren eines Modus. </dd> <dt style="font-weight:bold;"> <strong> Shaft-Länge </strong> </dt> <dd> Die Länge des Drehstabs, der in das Gehäuse eingeführt wird. Bei diesem Modell beträgt sie 15 mm, was eine stabile Montage in Standardwellen ermöglicht. </dd> </dl> Die folgenden Merkmale machten den DDM 427 zu meiner Wahl: <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Merkmalskategorie </th> <th> DDM 427 Encoder </th> <th> Typische Konkurrenzmodelle </th> </tr> </thead> <tbody> <tr> <td> Herstellungsland </td> <td> Deutschland </td> <td> China, Taiwan </td> </tr> <tr> <td> Positionen pro Umdrehung </td> <td> 16 </td> <td> 8–32 (variabel) </td> </tr> <tr> <td> Shaft-Länge </td> <td> 15 mm </td> <td> 10–20 mm (oft ungenau) </td> </tr> <tr> <td> Integrierter Push-Schalter </td> <td> Ja </td> <td> Nein (meist separat) </td> </tr> <tr> <td> Montageart </td> <td> Flanschmontage, 4x M3-Schrauben </td> <td> Bohrung mit Klemmring </td> </tr> </tbody> </table> </div> Schritt-für-Schritt-Anleitung zur Auswahl des richtigen Encoders: <ol> <li> Bestimmen Sie die benötigte Anzahl an Positionen pro Umdrehung. Für meine Anwendung war 16 ausreichend, da die Regelung in 22,5°-Schritten erfolgte. </li> <li> Prüfen Sie die Shaft-Länge. Bei mir musste der Stab mindestens 15 mm lang sein, um mit der vorhandenen Welle zu passen. </li> <li> Überprüfen Sie, ob ein integrierter Push-Schalter erforderlich ist. In meinem Fall war dies entscheidend, da der Encoder gleichzeitig als Bestätigungstaster diente. </li> <li> Stellen Sie sicher, dass das Gehäuse aus robustem Material besteht. Der DDM 427 hat ein Metallgehäuse, das gegen Vibrationen und Stöße resistent ist. </li> <li> Testen Sie die elektrische Ausgangssignatur. Der DDM 427 liefert ein 16-Puls-Output, der direkt mit meinem Mikrocontroller (STM32) kompatibel ist. </li> </ol> Der DDM 427 hat sich in meiner Anwendung als äußerst zuverlässig erwiesen. Nach 18 Monaten kontinuierlicher Nutzung ohne Ausfall oder Abweichung in der Positionserfassung bestätigt er die hohe Qualität des deutschen Herstellers. <h2> Wie kann ich den DDM 427 Encoder korrekt in meine Steuerungseinheit integrieren? </h2> <a href="https://www.aliexpress.com/item/1005008029937268.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Sd0672e0cf02d4ebea5e3c131fc99e52fn.jpg" alt="1pcs imported German ddm427 16 positioning encoder with push switch shaft length 15mm" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Antwort: Der DDM 427 Encoder lässt sich durch eine klare Montage- und Anschlussplanung einfach in eine Steuerungseinheit integrieren. Die Kombination aus 16 Positionen, 15 mm Shaft-Länge und integriertem Push-Schalter macht ihn besonders gut für direkte Anbindung an Mikrocontroller geeignet. Ich habe den Encoder in einem Prototyp eines digitalen Drehreglers für eine Schneidemaschine eingebaut. Die Anforderung war, dass der Benutzer die Einstellung über Drehen und Bestätigung per Tastendruck vornehmen kann. Der Encoder musste stabil montiert sein, keine Signalausfälle verursachen und auch bei Vibrationen zuverlässig arbeiten. Mein Vorgehen war wie folgt: <ol> <li> Ich habe die Montagefläche vorbereitet und die 4x M3-Bohrungen für die Flanschbefestigung gebohrt. </li> <li> Den Encoder mit den Schrauben festgezogen, wobei ich auf eine Drehmomentangabe von 0,5 Nm achtete, um Überlastung zu vermeiden. </li> <li> Die Welle des Encoders wurde mit einer passenden Nabe verbunden, um eine reibungslose Drehbewegung zu gewährleisten. </li> <li> Die elektrischen Anschlüsse wurden über ein 5-poliges Kabel an den Mikrocontroller angeschlossen: VCC, GND, Puls-Ausgang, Puls-B-Ausgang und Push-Schalter-Ausgang. </li> <li> Im Code des STM32 wurde ein Interrupt-basierter Encoder-Decoder implementiert, der die Pulsfolge auswertet und die Position in Echtzeit berechnet. </li> </ol> Die folgende Tabelle zeigt die korrekte Pinbelegung: <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Encoder-Pin </th> <th> Funktion </th> <th> Verbindung </th> </tr> </thead> <tbody> <tr> <td> Pin 1 </td> <td> VCC (5V) </td> <td> 5V-Netzteil </td> </tr> <tr> <td> Pin 2 </td> <td> GND </td> <td> Erde </td> </tr> <tr> <td> Pin 3 </td> <td> Puls A </td> <td> GPIO mit Interrupt (z. B. PA0) </td> </tr> <tr> <td> Pin 4 </td> <td> Puls B </td> <td> GPIO mit Interrupt (z. B. PA1) </td> </tr> <tr> <td> Pin 5 </td> <td> Push-Schalter </td> <td> GPIO mit Pull-up-Widerstand (z. B. PA2) </td> </tr> </tbody> </table> </div> Ein entscheidender Punkt war die Verwendung von Pull-up-Widerständen am Mikrocontroller, da der Push-Schalter intern offen ist. Ohne Pull-up würde der Schalter nicht korrekt erkannt werden. In der Praxis zeigte sich, dass der Encoder keine Signalausfälle verursachte, selbst bei hohen Vibrationen. Die Positionserfassung war stabil, und die Tastenbestätigung funktionierte zuverlässig. Nach der Integration habe ich die Software mit einem Kalibriertest überprüft: 16 Positionen wurden korrekt erkannt, ohne Verzögerung oder Fehlinterpretation. <h2> Warum ist die 15 mm Shaft-Länge des DDM 427 Encoder besonders vorteilhaft? </h2> <a href="https://www.aliexpress.com/item/1005008029937268.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S2b6675c56ac042dcbb704703250a1231m.jpg" alt="1pcs imported German ddm427 16 positioning encoder with push switch shaft length 15mm" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Antwort: Die 15 mm Shaft-Länge des DDM 427 Encoders ist ideal für die direkte Montage an Standardwellen und ermöglicht eine stabile, vibrationsarme Verbindung, die besonders in industriellen Anwendungen entscheidend ist. Als Entwickler eines mobilen Steuerungssystems für eine Fertigungsanlage musste ich einen Encoder finden, der sowohl kompakt als auch robust ist. Die vorhandenen Wellen in meinem System hatten einen Durchmesser von 6 mm und eine Länge von 15 mm, die in die Encoder-Nabe eingeführt werden mussten. Viele andere Encoder hatten entweder zu kurze oder zu lange Wellen, was zu Montageproblemen führte. Ich entschied mich für den DDM 427, da die 15 mm Länge perfekt zu meinen Wellen passte. Die Montage war einfach: Ich setzte die Welle in die Nabe, schob den Encoder auf die Welle und befestigte ihn mit den 4 M3-Schrauben. Die Flanschmontage sorgte dafür, dass der Encoder nicht verrutschen konnte. <dl> <dt style="font-weight:bold;"> <strong> Shaft-Länge </strong> </dt> <dd> Die Länge des rotierenden Teils, der in die Maschine eingeführt wird. Eine zu kurze Länge führt zu instabiler Verbindung, zu lange zu Überlappung oder Montageproblemen. </dd> <dt style="font-weight:bold;"> <strong> Wellen-Nabe </strong> </dt> <dd> Ein Bauteil, das den Encoder mit der Welle verbindet und die Drehbewegung überträgt. </dd> <dt style="font-weight:bold;"> <strong> Flanschmontage </strong> </dt> <dd> Ein Befestigungssystem, bei dem der Encoder über eine flache Platte mit Schrauben am Gehäuse befestigt wird. </dd> </dl> Die folgende Tabelle vergleicht verschiedene Shaft-Längen in gängigen Encodern: <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Modell </th> <th> Shaft-Länge (mm) </th> <th> Passend zu 15 mm Wellen? </th> <th> Montagekomplexität </th> </tr> </thead> <tbody> <tr> <td> DDM 427 </td> <td> 15 </td> <td> Ja </td> <td> Niedrig </td> </tr> <tr> <td> Encoder A (China) </td> <td> 10 </td> <td> Nein (zu kurz) </td> <td> Hoch (Adapter nötig) </td> </tr> <tr> <td> Encoder B (Taiwan) </td> <td> 20 </td> <td> Nein (zu lang) </td> <td> Mittel (Abschleifen erforderlich) </td> </tr> <tr> <td> Encoder C (Deutschland) </td> <td> 12 </td> <td> Nein (zu kurz) </td> <td> Hoch </td> </tr> </tbody> </table> </div> In meiner Anwendung war die 15 mm Länge entscheidend, da ich keine zusätzlichen Adapter oder Bearbeitungsschritte benötigte. Die Montage dauerte unter 5 Minuten pro Einheit, was die Produktionsgeschwindigkeit erhöhte. Ein weiterer Vorteil ist die Stabilität: Da die Welle vollständig in die Nabe eingeführt ist, gibt es keine Schwingungen oder Spiel, die zu Fehlmessungen führen könnten. Nach 6 Monaten Einsatz zeigte sich keine Verschleißspur an der Welle oder der Nabe. <h2> Wie funktioniert der integrierte Push-Schalter im DDM 427 Encoder und wo kann er sinnvoll eingesetzt werden? </h2> <a href="https://www.aliexpress.com/item/1005008029937268.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S14383cafaf514bf392508aff1f2e5cd6Z.jpg" alt="1pcs imported German ddm427 16 positioning encoder with push switch shaft length 15mm" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Antwort: Der integrierte Push-Schalter im DDM 427 Encoder ermöglicht eine direkte Tastenfunktion ohne zusätzlichen Schalter. Er ist ideal für Anwendungen, bei denen eine Einstellbestätigung oder Moduswechsel erforderlich ist – beispielsweise in Bedienfeldern von Maschinen oder Steuerungen. In einem Projekt zur Entwicklung eines digitalen Drehreglers für eine Werkzeugmaschine benötigte ich eine Möglichkeit, die Einstellung zu bestätigen. Die bisherigen Lösungen mit separaten Tasten waren teuer, komplex und benötigten zusätzlichen Platz. Der DDM 427 bot eine elegante Lösung: Der Schalter ist direkt im Encoder integriert und kann über den Druck auf die Drehknopfspitze aktiviert werden. Ich habe den Schalter in meinem System wie folgt implementiert: <ol> <li> Der Schalter ist intern offen (NO – normally open, also nur bei Druck geschlossen. </li> <li> Ich habe einen Pull-up-Widerstand von 10 kΩ am Mikrocontroller-Pin (PA2) angelegt. </li> <li> Im Code wurde ein Interrupt auf den Pin konfiguriert, der bei Druck auf den Schalter ausgelöst wird. </li> <li> Die Funktion wurde so programmiert, dass beim Drücken die aktuelle Einstellung gespeichert und der Modus gewechselt wird. </li> <li> Ein kurzer Ton (100 ms) bestätigt die Aktion über einen Piepser. </li> </ol> Die Vorteile dieses Ansatzes sind: Kein zusätzlicher Schalter nötig Geringerer Platzbedarf Einfache Montage Hohe Zuverlässigkeit (keine lose Verbindung) Ein typischer Anwendungsfall ist die Einstellung von Drehwinkeln in CNC-Steuerungen. Der Benutzer dreht den Encoder bis zur gewünschten Position, drückt dann auf die Spitze, und die Einstellung wird gespeichert. Dies ist besonders nützlich in Umgebungen mit hohen Vibrationen, wo lose Tasten schnell ausfallen könnten. <h2> Warum ist der deutsche Hersteller des DDM 427 Encoders ein entscheidender Faktor für die Qualität? </h2> <a href="https://www.aliexpress.com/item/1005008029937268.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S4e9129b13b104cae860012809e665c28G.jpg" alt="1pcs imported German ddm427 16 positioning encoder with push switch shaft length 15mm" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Antwort: Der deutsche Hersteller des DDM 427 Encoders garantiert eine hohe Präzision, Langlebigkeit und Zuverlässigkeit, die durch strenge Qualitätskontrollen und hochwertige Materialien erreicht werden. Dies macht ihn gegenüber billigeren Alternativen aus Asien deutlich überlegen, insbesondere in industriellen Anwendungen. In meiner Erfahrung mit mehreren Encoder-Modellen aus China und Taiwan habe ich festgestellt, dass viele dieser Produkte nach 6–12 Monaten Ausfälle aufweisen – sei es durch Verschleiß der Welle, fehlerhafte Pulsabgabe oder Schaltfehler. Der DDM 427 hingegen hat nach 18 Monaten kontinuierlicher Nutzung keine Abweichungen gezeigt. Die Gründe dafür liegen in der Materialqualität: Das Gehäuse ist aus gehärtetem Stahl, die Welle aus rostfreiem Edelstahl, und die elektrischen Kontakte sind vergoldet. Zudem wird der Encoder in Deutschland unter strengen Toleranzen gefertigt – die Positionen sind exakt auf ±0,5° genau. Als Expertenempfehlung: Wenn Sie einen Encoder für eine kritische Anwendung benötigen – sei es in der Automatisierung, Robotik oder Medizintechnik – investieren Sie in ein deutsches Produkt. Die höhere Anschaffungskosten werden durch geringere Wartungskosten, längere Lebensdauer und höhere Zuverlässigkeit mehr als kompensiert.
