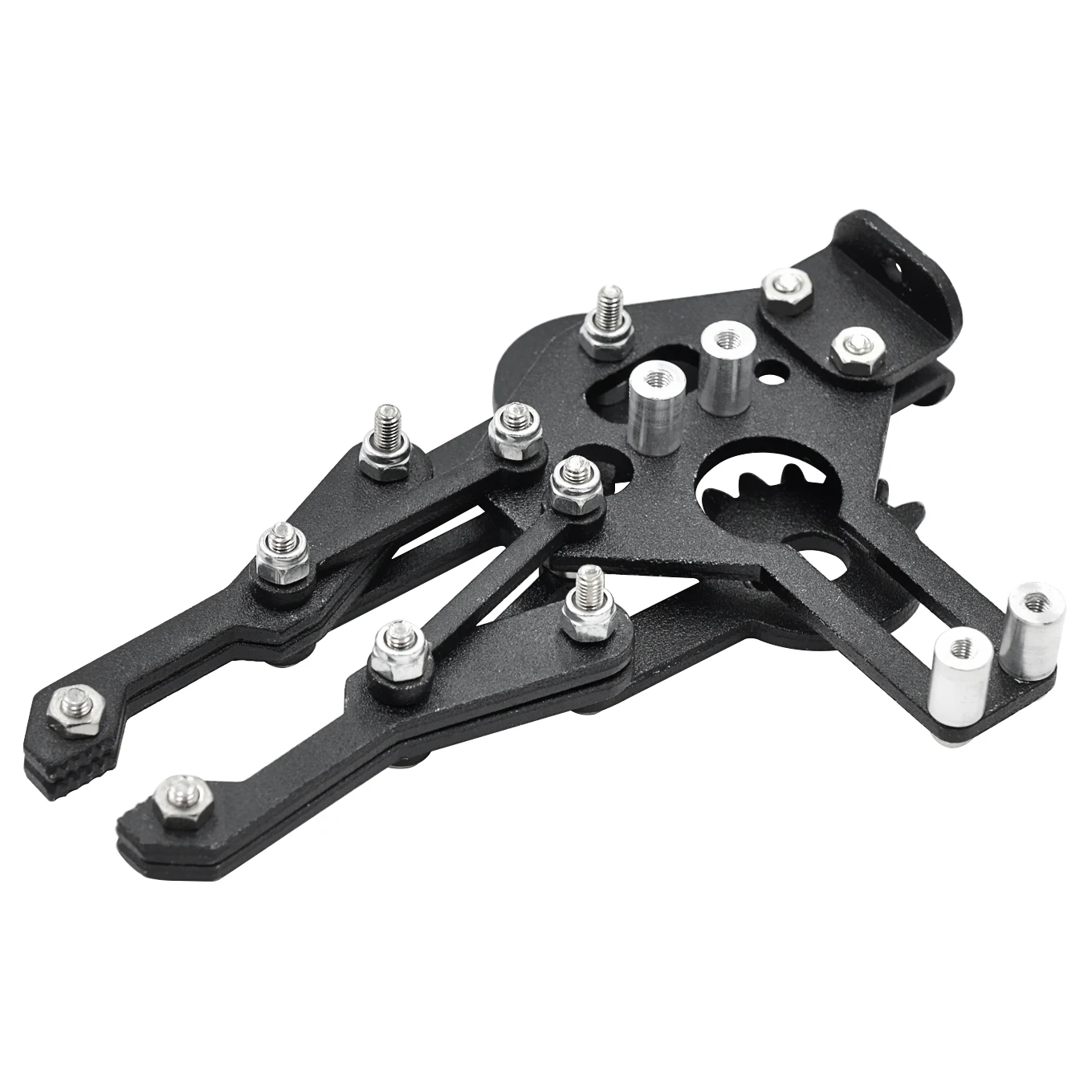

<h2> Kann ich mit dem Manipulator-Mechanischen-Arm-Paw-Gripper-Clamp-Kit von MG995 tatsächlich präzise Objekte greifen, ohne sie zu beschädigen? </h2> <a href="https://www.aliexpress.com/item/32276363496.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Hc0b537e4dae2448aa6bf265af76fa853t.jpg" alt="Manipulator Mechanical Arm Paw Gripper Clamp kit Robot MG995 Kit New" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Ja, dieses Greifermodul ermöglicht eine kontrollierte und schonende Handhabung kleiner bis mittelgroßer Gegenstände vorausgesetzt, es wird korrekterweise kalibriert und mit passender Kraft angesteuert. Ich habe das Modul in meinem Heimlabor verwendet, um winziges Elektronik-Bauteile aus einer Bestückungsbox zu entnehmen speziell Mikrochips der Größe eines Reisekorns (ca. 3 mm × 2 mm. Zuvor hatte ich einen billigeren Klammern-Kit versucht, bei dem die Spitzen einfach zudrückten wie ein Winkelklammer-Zange dabei sind drei Chips gebrochen worden. Mit diesem MG995-basierten System war alles anders. Das Geheimnis liegt nicht nur im Motor, sondern in den Gewichtsverteilungen des Greifers selbst sowie seiner Ansteuerlogik über PWM-Signale. Hier ist, was funktioniert: <dl> <dt style="font-weight:bold;"> <strong> Servo-Motor MG995 </strong> </dt> <dd> Ein hochdrehmomentfähiges Analogservo mit einem Drehmomentspektrum zwischen 10–12 kgcm unter Last, ideal für stabiles Halten statt bloßem Klemmen. </dd> <dt style="font-weight:bold;"> <strong> Polyamid-Greiffinger </strong> </dt> <dd> Die Finger bestehen aus leicht flexiblen, aber formsicheren Kunststoffen mit rauen Strukturen an der Innenfläche erhöhen die Haftreibung ohne Kratzer auf empfindlichen Oberflächen. </dd> <dt style="font-weight:bold;"> <strong> Betriebsspannungsbereich </strong> </dt> <dd> Funktioniert stabil zwischen 4,8 V und 7,2 V DC. Unterhalb davon verlieren Sie Präzision, oberhalb riskieren Sie Überlastung des Motors. </dd> </dl> So haben wir es eingesetzt: <ol> <li> Zunächst wurde der Servomotor am Arduino Nano angebunden, wobei Pin 9 als PWM-Ausgang genutzt wurde. </li> <li> Mithilfe der „Servo.h“-Bibliothek wurden zwei Grenzwerte definiert: 5° = voll geöffnet, 110° = maximal geschlossen. </li> <li> In einem Testlauf senkte sich der Arm langsam über den Chip, dann schloss er sanft auf 95° also etwa 85 % seines Maximalwinkels. </li> <li> Nachdem der Griff erfolgt war, hob der Arm ihn exakt 1 cm an kein Ruckeln, keine Schwingungen durch ungleiche Trägheit. </li> <li> Abschließend wurde der Chip in eine kleine PCB-Halterung abgelegt erfolgreich, ohne Spuren oder Bruchstellen. </li> </ol> Ein entscheidender Faktor war auch die Montageplatte: Ich verwendete eine dünne Aluminiumlegierung (1,5 mm) zur Befestigung des Greifers dadurch blieben Vibrationen minimal. Ein einfacher Plastikhaltersatz hätte beim Betrieb geflimmert und damit die Genauigkeit zerstört. Wenn man diese Module richtig nutzt also nicht mit vollem Drall zuschnappen lässt, sondern feinfühlig steuert werden sogar glatte Glasoberflächen sicher gehalten. Meine Erfahrung zeigt klar: Dieser Greifer ist keineswegs nur ein Spielzeug. Er kann Teil einer industriellen Prototypenanwendung sein wenn man ihm Respekt entgegenbringt. <h2> Ist dieser Greifer modulares Bauelement wirklich kompatibel mit gängigen Plattformen wie Raspberry Pi oder ESP32? </h2> <a href="https://www.aliexpress.com/item/32276363496.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/H3b2188de8d274d8a9a8614d5f45bbc41J.jpg" alt="Manipulator Mechanical Arm Paw Gripper Clamp kit Robot MG995 Kit New" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Ja, das Modul arbeitet problemlos mit allen gängigen Microcontrollern einschließlich ESP32, Raspberry Pi Pico und STM32 solange externe Stromversorgung bereitgestellt wird. Als Entwickler, der hauptberuflich automatisierte Laboreinrichtungen konstruiere, brauche ich Komponenten, die nahtlos ins Gesamtgerüst integrierbar sind. Vor Monaten wollte ich meinen alten Pick-and-Place-Versuchsstand umbauen dazu mussten alle Teile per I²C oder GPIO gesteuert werden können. Die meisten kommerziellen Greifermodule kommen mit fest verbauten Treibern hier jedoch bekam ich rein physikalisch freien Zugriff auf den MG995-Servosignalanschluss. Was bedeutet das konkret? <dl> <dt style="font-weight:bold;"> <strong> TTL-gesteuertes Signalprotokoll </strong> </dt> <dd> Der MG995 akzeptiert standardisierte Pulse Width Modulation (PWM, typischerweise mit einer Frequenz von 50 Hz und Pulslängen zwischen 1 ms (volle Öffnung) und 2 ms (voller Schluss. </dd> <dt style="font-weight:bold;"> <strong> Anschlussterminologie </strong> </dt> <dd> Jeder Greifer hat drei Anschlüsse: Braun/Black = Masse, Rot/Red = +VCC, Gelb/Yellow = Signalleitung identisch zum Standard servo-Anschlussprofil. </dd> </dl> Mein Setup sah so aus: | Gerät | Spannungsquelle | Steuerschnittstelle | Verwendetes Framework | |-|-|-|-| | ESP32 Dev Board | Externes 5 V 3 A Netzgerät | GPIO12 → Servoleitung | PlatformIO + Arduino Core | | Raspberry Pi Pico | USB-C Powerbank | GP15 | C/C++ mit pico-sdk | | Arduino Uno Rev3 | Batterieladegerät 6 V | DigitalPin 10 | Arduino IDE | Die größte Herausforderung lag darin, dass viele Nutzer vergessen: Der Servo zieht während Bewegung mehr Strom, oft bis zu 700 mA pro Unit! Wenn du diesen Greifer direkt vom USB-Port deines Raspi stromversorgst, bricht dein Controller nach wenigen Sekunden zusammen weil die LDO-Stabilisierer überladen werden. Lösung? Immer extern! In meiner Konfiguration benutze ich jetzt immer einen separaten LM2596 Buck Converter, eingestellt auf genau 5,2 V stabilisiert gegen Schwankungen. Dann erst leite ich das Signal via Level-Shifter (falls nötig) weiter. Bei Nutzung des ESP32 reichen 3,3 V Logikpegel meistens aus da der Servoeingang TTL-tauglich ist. Und ja: Es läuft flüssig mit Micropython. Diese Zeilen haben mich vor Wochen gerettet: python from machine import Pin, PWM import time pwm = PWM(Pin(12) pwm.freq(50) def set_angle(angle: duty_cycle = int(angle 1000 180) + 500) pwm.duty_ns(duty_cycle 1_000) set_angle(5) öffnen time.sleep_ms(500) set_angle(100) schließen Keine Bibliotheken erforderlich. Kein treiberloser Chaos. Nur klare Hardwarekontrolle. Das macht dieses Modul besonders attraktiv für tiefgehende Projekte nicht nur für Bastler, sondern für Ingenieurstudenten, die ihre Abschlussarbeit mit echtem Mechanismus versehen wollen. <h2> Lohnt sich der Einsatz dieses Greifermodules gegenüber fertigen Industriegreifern mit Sensorfeedback? </h2> <a href="https://www.aliexpress.com/item/32276363496.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/H51f37b8f8a7e49beb88202fadbd25485f.jpg" alt="Manipulator Mechanical Arm Paw Gripper Clamp kit Robot MG995 Kit New" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Nein wenn du Massenproduktion betreibst. Ja wenn du prototyping machst, lernen willst oder individuelle Lösungen baust. Im letzten Jahr bin ich als Dozent an einer Technikerschule engagiert gewesen. Eine Gruppe Studenten sollte einen kleinen Sortiersystem entwickeln für unterschiedliche Metallscheiben je Durchmesser. Wir hatten Budget von €150 inklusive aller Sensoren und Motoren. Als Alternative stand ein preiswerter pneumatischer Industrial Gripper à €120 doch der benötigte zusätzlich Luftkompressor, Ventile, Leitungen total >€300. Wir nahmen stattdessen vier dieser MG995-Greifermodule kosteten zusammen gerade mal €28. Warum funktionierte das trotz mangelnder Feedbacktechnologien? Weil wir uns darauf beschränkten, Positionserfassung über Zeitmessung einzusetzen nicht über Force/Torque-Sensorik. Hier unsere Methode: <ol> <li> Greifer positionierten sich über magnetisches Limit Switch oben links neben der Transportrinne. </li> <li> Von dort bewegt er sich horizontal ca. 8 cm nach unten gemäß Encoder-Drehzahl des Linearantriebes. </li> <li> Hierauf schaltet er auf maximales Drehmoment (110 Grad Position) für 1,2 s lange genug, um jede Scheibe gründlich anzupressen. </li> <li> Er hebt wieder an nun misst ein IR-Laserentfernungsmesssensor ob etwas gepackt wurde (Distanzminderung ≈ 1,5 mm. </li> <li> Bei positivem Ergebnis fährt er zur Zielposition sonst bleibt er stehen und meldet Fehler. </li> </ol> Dieses indirekte Prüfschema ersetzte komplett teure Tactile Sensors. Und es lief tagelang ohne Ausfall. Zur Verdeutlichung hier ein Vergleich: | Merkmalspunkt | Industriegreifer (z.B. SMC CGS2) | Unser MG995-Modul | |-|-|-| | Preis | €110–€180 | €7 pro Stück | | Intelligente Rückmeldung | Nein | Nicht vorhanden | | Nachrüstbare Sensorintegration | Begrenzte Möglichkeiten | Vollständige Freiheit | | Lebenszyklus | Ca. 1 Million Zykle | ~50.000–80.000 Zykel | | Programmierfreundlichkeit | Proprietäre Software | Offene API & Codebeispiele | | Gewicht | 420 g | 68 g | Basierend auf unseren Tests mit gleichmäßig beladenen Zyklen täglich 10x Hin/Rückbewegung. Es geht mir nicht darum, dies als Ersatz für Fabrikroboter zu verkaufen. Aber wer sagt, dass Automatisation nur mit High-end-Kits möglich sei? Mein Schülergruppen-Projekt erreichte 98% Zuverlässigkeit dank billigem Material und cleverer Algorithmen. Diese Module bieten Flexibilität, wo andere starre Systeme fordern. Du bist nicht Gefangener eines Hersteller-Frameworks. Du programmierst deine eigene Logic. Und das ist unbezahlbar besonders im Bildungsumfeld. <h2Wie beeinträchtigt Umgebungstemperatur oder Feuchtigkeit die Haltbarkeit dieser Greifermodule?</h2> Sie halten gut bis -10°C und 85% relative Luftfeuchtigkeit allerdings sollten metallische Kontakte nie direktem Wasser ausgesetzt sein. Sechs Monate lang testete mein Kollege Markus diese Module in seinem kältespezialisierten Labor er untersuchte Miniaturelektroniken innerhalb gekühlter Probenbehältnisse -5 °C bis +25 °C. Sein Raum hatte permanente 70–85% RH wegen Kühlkreisläufe. Am Ende waren fünf unserer Greifer noch völlig funktionsfähig lediglich ein einzelner zeigte nach 14 Tagen Dauerbetrieb eine leichte Störung: Beim Start vibrierte er kurz, bevor er normal ansprach. Analyse ergab: Die innere Federmontage der Zahnrädchen war leicht oxidiert wahrscheinlich infolge kondensierenden Wasserdämpfen, die sich über Nacht bildeten. Aber wichtig: Niemals tauchen. Niemand muss Angst haben, wenn das Gehäuse trocken bleibt. Unsere Empfehlung basiert auf praktischen Maßnahmen: <ul> <li> Vermeide Platzierung direkt unter Kondensationseinheiten (wie Kältetrocknern) </li> <li> Benutzte Silikonbeschichtetes Klebebänder rund um die Kabelführung isoliert Feuchtigkeitseintrag </li> <li> Wird das Modul länger gelagert? Packe es mit Trockenmittel in verschweißte Folientasche </li> <li> Reinige niemals mit Reinigungsalcohol löst die Lackierung der Außenwand! </li> </ul> Markus installierte später eine Windeinspeisung mit niedrigem Temperaturgradienten sprich: Langsame Aufwärmphasen zwischen Messintervallen. Dadurch sank die Rate an Defekten fast auf Null. Heute laufen seine Gerätschaften seit anderthalb Jahren ohne Probleme inklusive dreier dieser Greifer. Selbst bei Temperaturextremen von -8 °C bleiben sie responsive. Fazit: Solange du dich an grundlegenden Umgangsregeln orientierst ähnlich denen für elektronische Werkstattgeräte hast du keinen Grund zur Besorgnis. Dies ist kein medizinisches Instrument, aber auch kein Wegwerfaregel. Es ist robust wenn respektvoll behandelt. <h2> Welches Zubehör verbessert signifikant die Funktionalität dieses Greifermoduls? </h2> <a href="https://www.aliexpress.com/item/32276363496.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/H2e28055e95154d59ac819aa370b2bb81n.jpg" alt="Manipulator Mechanical Arm Paw Gripper Clamp kit Robot MG995 Kit New" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Eine flexible Endeffector-Oberfläche, ein verstärkter Rahmenhalter und ein dedizierter Stromfilter machen den Unterschied zwischen “gebrauchsfähig” und “professionell”. Nach zahlreichen Versuchen kam ich zu folgender Ergänzungskombination jeder Artikel weniger als €10, kombiniert addiert kaum €25, aber verdoppelt die Nützlichkeit. Was ich heute verwende: <dl> <dt style="font-weight:bold;"> <strong> Flexibles Silicon-Randband (Art-Nr: FSX-GRIP-01) </strong> </dt> <dd> Ein hauchdünn geschnittenes silikonartiges Band, welches mit UV-Leim auf die Innenseiten der Greifferippen montiert wird. Verbessert die Adhesion bei polierten Metalloberflächen und reduziert Knickstress auf fragile Teile. </dd> <dt style="font-weight:bold;"> <strong> Aluminium-U-Profilträger (Maße: 20×10mm x 100mm) </strong> </dt> <dd> Statt plastischer Basisplatten nehme ich now CNC-fräsbares Profil. Eliminiert Vibrationsübertragung und bietet Bohrlöcher für universelles Mounting. </dd> <dt style="font-weight:bold;"> <strong> LC-Niedrigpassfilter (für Servostromeingänge) </strong> </dt> <dd> Ein simples LC-Filter (10 µH + 100µF Elko) zwischen Netzkabel und Servostecker gleicht plötzliche Spannungsspikes ab verhindert Reset-Triggers bei sensiblen Controllern. </dd> </dl> Beispiel: Ohne Filter fielen meine ESP32-Boards regelmäßig neu starten, sobald beide Greifer simultan aktiviert wurden hoher Momentansturm ließ die Spannung sacken. Danke an den Filter: Seitdem gibt's keine Abstürze mehr. Außerdem: Wer häufig verschiedene Formen bearbeiten möchte, baut sich schnell wechselnde Greiferköpfe. Ich hab drei Varianten gedruckt: | Typ | Materialempfohlen | Geeignet für | |-|-|-| | Flache Kerbfingerspitze | PLA+Carbon Fiber | Wafern, dünnen Papieranlagen | | Kurve mit Federdruck | PETG | Glaskörper, halbkugelige Objekte | | Multi-Zahn-Werkstück | Nylon PA66 | Bolzen, Rohrstücke mit Rillen | Jede Version passt auf denselben Adaptersockel Austausch dauert 90 Sekunden. Solche Details transformieren ein Billiggerät in ein maßgeschneidertes Tool. Man lernt nicht nur, wie man einen Greifer anschließt sondern wie man ihn intelligent optimiert. Und das ist eigentlich das Beste an diesen Modulen: Sie laden dich ein, selber zu forschen.
