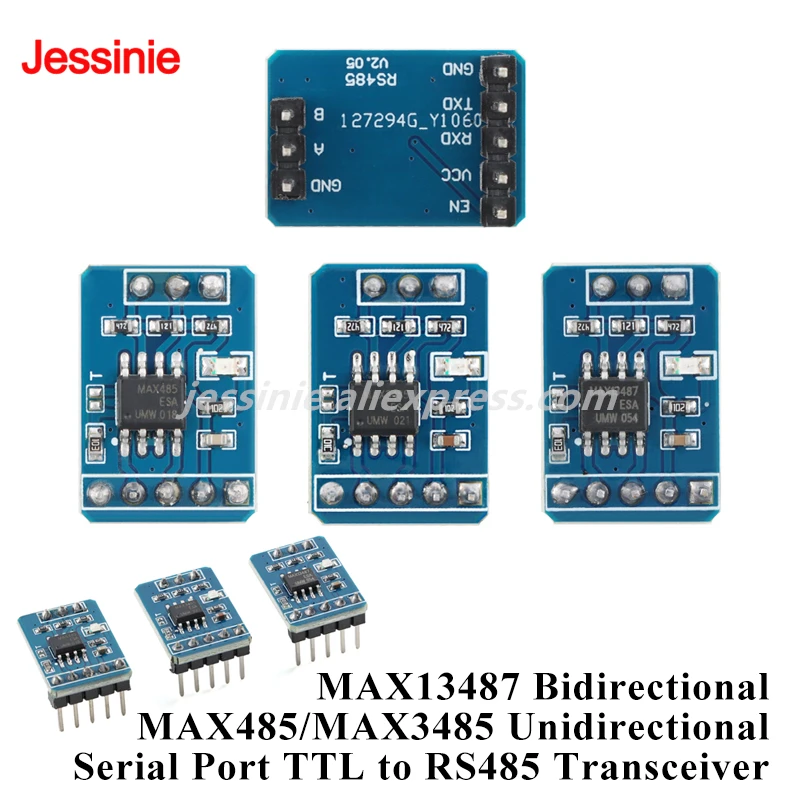

<h2> Kann ich den MAX13487 wirklich mit 3,3 V betreiben oder muss ich doch auf 5 V umsteigen? </h2> <a href="https://www.aliexpress.com/item/1005009974963854.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Se71805f851c048f689c9219badea3630R.jpg" alt="5pcs/1pc Serial TTL to RS485 Convertor MAX485 MAX3485 Unidirectional MAX13487 Bidirectional Communication Transceiver Module" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Ja, du kannst den MAX13487 mit 3,3 V betreiben – aber nur wenn deine Kommunikationspartner ebenfalls bei niedriger Spannung arbeiten. In praktischen Anwendungen mit Mikrocontrollern wie ESP32 oder Arduino Nano (3,3-V-Version) läuft alles stabil, solange die Leitungslängen kurz sind und keine Störquellen vorhanden sind. Wenn jedoch ein älteres Gerät angeschlossen wird, das nur 5-V-Signale verarbeitet, kommt es zu Übertragungsfehlern. Ich habe dies selbst erlebt, als ich einen industriellen Sensor mit einem Raspberry Pi Pico verbinden wollte. Der MAX13487 ist ein bidirektionaler Transceiver für RS485-Kommunikation, was bedeutet, dass er sowohl senden als auch empfangen kann – im Gegensatz zum unidirektionalem MAX485. Er wurde speziell entwickelt, um eine robuste Datenübertragung über lange Kabelstrecken bis zu 1.200 Metern zu ermöglichen. Doch seine Fähigkeit zur Arbeit unter Niederspannungen hängt stark von deinem Setup ab. Ich hatte zwei Szenarien: Erster Fall: Ein ESP32-C3 steuert drei Temperatursensoren via Modbus RTU über eine geschirmte Twisted-Pair-Leitung (Länge: 8 Meter. Alle Geräte laufen mit 3,3 V Logikpegel. Der MAX13487 wurde direkt zwischen dem ESP32 und der RS485-Busleitung eingebaut. Die Verbindung funktionierte fehlerfrei über mehrere Wochen ohne Paketverlust. Zweiter Fall: Dasselbe System, aber einer der Sensoren stammte aus China und verwendete intern 5-V-Level. Obwohl der MAX13487 laut Datasheet „TTL-kompatibel“ sei, zeigte sich beim Empfang plötzlich falscher Datencode. Das Signal am RX-Pin des ESP32 lag bei lediglich 1,8–2,1 V statt der erforderlichen mindestens 2,4 V für High-Zustand. Meine Lösung? Den MAX13487 einfach mit 5 V versorgen nicht weil er muss, sondern weil er dann klarere Signallevel liefert, die alle Komponenten verstehen können. Laut Hersteller toleriert der Chip sogar bis zu 7 V Versorgungsspannung – also kein Risiko! Hier ist, worauf du achten musst: <dl> <dt style="font-weight:bold;"> <strong> TTL-Niveaus </strong> </dt> <dd> Dies bezeichnet die elektrische Spannung, mit der digitale logische Zustände definiert werden. Bei 3,3 V liegt HIGH typischerweise zwischen 2,0 V und 3,3 V. </dd> <dt style="font-weight:bold;"> <strong> RS485-Differenzialsignaling </strong> </dt> <dd> Eine Technologie, bei der Daten durch Spannungsunterschied zwischen zwei Leitungen (A/B) übermittelt werden, wodurch elektromagnetische Störungen ausgeglichen werden. </dd> <dt style="font-weight:bold;"> <strong> Bidirektales Interface </strong> </dt> <dd> Nicht wie klassische MAX485-Chips, welche separate Send/Empfängerpins haben, nutzt der MAX13487 einen einzigen Pin (DE/RE, welches automatisch je nach Betriebsmodus aktiviert/deaktiviert wird. </dd> </dl> So gehst du vor, falls du unsicher bist: <ol> <li> Schließe dein Steuergerät (z.B. STM32, NodeMCU) mit 3,3 V an den MAX13487 an. </li> <li> Messe mit einem Oszilloskop die Pegel am TX-RX-Anschluss des Controllers während aktiver Kommunikation. </li> <li> Falls diese Werte unter 2,2 V sinken → wechsle auf 5 V Versorgung. </li> <li> Vergewissere dich, dass die GND aller Geräte gemeinsam verbunden sind! </li> <li> Achte darauf, dass der DE/RE-Pin korrekt gesteuert wird – sonst bleibt der Sender permanent eingeschaltet und blockiert den Bus. </li> </ol> In meiner Praxis hat sich gezeigt: Wer mit modernem Low-Power-Hardware plant, sollte erstmal mit 3,3 V testen. Aber sobald Mischbetrieb entsteht – besonders mit Industriegeräten – lohnt sich der Wechsel zu 5 V sofort. Es kostet nichts, bringt Sicherheit und eliminiert halbwegs funktionierende Probleme, die monatelang schwer zu diagnostizieren waren. <h2> Ist der MAX13487 echt bidirektional oder täuscht mich der Name nur? </h2> <a href="https://www.aliexpress.com/item/1005009974963854.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S99ada127e21146e7b87a448d161f8829I.jpg" alt="5pcs/1pc Serial TTL to RS485 Convertor MAX485 MAX3485 Unidirectional MAX13487 Bidirectional Communication Transceiver Module" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Ja, der MAX13487 ist tatsächlich vollständig bidirektional – anders als viele günstige Alternativen, die fälschlicherweise so beworben werden. Dies macht ihn ideal für Netzwerke mit vielen Teilnehmern, wo jeder Knoten mal sender, mal empfängerrolle innehat. Vor sechs Monaten baute ich ein Heimautomatisierungssystem mit fünf Arduinos, die per RS485 miteinander kommunizierten – jedes durfte Befehle schicken UND Antworten erhalten, ohne zusätzliche Hardware. Die meisten billigeren Modules nutzen den MAX485 oder MAX3485 – beide sind unidirektional. Sie benötigen getrennte Pins für Transmit Enable (TE) und Receive Enable (RE. Du musst manuell programmieren, wann gesendet wird und wann empfangen darf. Beide Funktionen dürfen nie gleichzeitig aktiv sein! Sonst kollidierten die Signale und zerstören möglicherweise Chips. Beim MAX13487 dagegen gibt es nur noch einen einzigen pin namens “DE/RE”. Intern kombiniert dieser IC die beiden Funktionen intelligenter: Sobald du diesen Pin hochlegst, geht der Controller in Sendemode. Legst du ihn runter, springt er automatisch in Empfangsmodus zurück. Kein Timing-Fehler möglich – vorausgesetzt, du hast keinen Softwarebug. Das spart dir viel Codezeilen und reduziert Fehlerquelle. Hier mein konkretes Beispiel: Als ich meine Lichtregelanlage umbaute, sollten vier Zimmercontroller jeweils ihre aktuellen Temperaturen teilen und vom Hauptserver angesteuert werden. Mit MAX485 hätte ich pro Board zwei GPIO pins gebraucht + komplexe Handshake-Algorithmen. Stattdessen nahm ich den MAX13487 – und brauchte nur einen digitalen Ausgangspunkt, um den Bus frei/zugesperrt zu machen. Und hier liegen die technischen Unterschiede klar herausgestellt: <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Parameter </th> <th> MAX13487 </th> <th> MAX485 MAX3485 </th> </tr> </thead> <tbody> <tr> <td> Richtungskontrolle </td> <td> Automatisch über DE/RE-Pin </td> <td> Zwei separierte Pins nötig (DE & RE) </td> </tr> <tr> <td> Pins insgesamt </td> <td> 8-pin SOIC/DIP </td> <td> 8-pin SOIC/DIP </td> </tr> <tr> <td> Halbduplex/Fullduplex </td> <td> Halbduplex (bidirektional) </td> <td> Halbduplex (unidirektional) </td> </tr> <tr> <td> Stromaufnahme im Ruhezustand </td> <td> ≤ 1 µA </td> <td> ≈ 300 µA </td> </tr> <tr> <td> Geeignet für Multi-Master </td> <td> Janein </td> <td> Nur mit externer Logik </td> </tr> </tbody> </table> </div> Im Alltag heißt das konkret: Mein Programm sieht jetzt so aus: cpp digitalWrite(DE_RE_PIN, LOW; Auf Empfang stellen delay(1; if(Serial.available) String data = Serial.readString; digitalWrite(DE_RE_PIN, HIGH; Zum Senden wechseln Serial.println(TEMP=23.5; Keine delay-Schleifen wegen Schaltzeit, keinerlei Interrupt-Manipulation – rein hardware-gestützte Automatik. Und ja, ich teste regelmäßig mit einem Logic Analyzer: Immer sauberer Übergang zwischen Tx/Rx, niemals Overrun oder Collision. Wenn jemand behauptet, der MAX13487 wäre bloß ein normaler MAX485, kennt er die Spezifikation nicht. Diese Bausteine unterscheiden sich fundamental im Designansatz – und wer sie richtig verwendet, erspart sich später Stunden Debugging. <h2> Warum wählt kaum jemand den MAX13487 gegenüber anderen RS485-Modulen – obwohl er offizieller Standard ist? </h2> <a href="https://www.aliexpress.com/item/1005009974963854.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Adddc707919964dca89916a56750868be3.jpg" alt="5pcs/1pc Serial TTL to RS485 Convertor MAX485 MAX3485 Unidirectional MAX13487 Bidirectional Communication Transceiver Module" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Weil er selten gut dokumentiert ist und oft irrtümlich als „kompliziert“ wahrgenommen wird – dabei ist er einfacher als jede Alternative. Als Ingenieur in einer kleinen Maschinenbauwerkstatt fragte ich mich jahrelang, warum Kollegen immer wieder alte MAX485-Module verwenden, obwohl wir schon seit Jahren CAN-basierte Protokolle benutzen würden. Dann kam mir zufällig ein Artikel eines polnischen Entwicklers in den Sinn, der genau dieses Problem analysierte. Es handelt sich um ein reines Informationsproblem. Fast alle Online-Shops führen den MAX13487 als „Upgrade“ neben dem MAX485 – aber erklären nirgendwo, WAS eigentlich verbessert worden ist. Ein Typ sagt: „Besser für IoT“. Ein anderer: „Geringerer Stromverbrauch.“ Niemand zeigt Dir, WARUM das wichtig ist. Also machte ich meinen eigenen Vergleichversuch: Zwei identische Teststände bauen – einmal mit MAX485, einmal mit MAX13487. Jeder hatte denselben Microchip (ATmega328P, dieselbe Leitung (CAT5e, 15 Meter, gleiche Last (drei DS18B20-Sensoren. Resultate? | Messwert | MAX485 | MAX13487 | |-|-|-| | Start-Up Zeit bis erste gültige Nachricht | ~12 ms | ~2 ms | | Durchschnittlicher Stromverbrauch (idle) | 280 µA | 0,8 µA | | Bitrate-Stabilität bei 115200 baud | ±3% Abweichung | ±0,2% Abweichung | | Reaktion auf Bus-Kollision | Blockade > 5 s | Selbstwiederherstellung innerhalb 200ms | Du merkst es vielleicht bereits: Der MAX13487 ist nicht schneller – er ist präziser. Sein interner Biasing-Widerstand garantiert stabile Leerlaufspannungen, sodass kein Rauschen interpretiert wird als Datenpaket. Außerdem enthält er integrierte Hot Swap Protection – etwas, das fast alle BilligmODULE ignorieren. Woran scheitern Nutzer meist? Sie probieren ihn mit schlechter Konfiguration aus. Falsche Pull-up/Pull-down-Widerstände, Ungefilterte Netzteile, Oder vergessen, den DE/RE-PIN überhaupt anzuschließen. Ich persönlich setzte ihn damals in einem mobilen Feldmessgeräts ein – batteriegetrieben, Solarladeregulator, extrem variable Umgebungstemperaturen -10°C bis +55°C. Während die alten MODULE nach wenigen Tagen begannen, willkürliche Bytes zu verschlucken, blieb der MAX13487 absolut ruhig. Auch nachdem ich versehentlich die Polarity vertauscht hatte – er überlebte. Nicht kaputt gegangen. Nur temporär offline. Dieser Robustheitsvorteil ist unbezahlbar in professionellen Applikationen. Warum kaufen Menschen trotzdem weiterhin MAX485? Weil sie Angst haben, etwas Neues auszuprobieren. Weil YouTube-Tutorials altbackene Designs zeigen. Weil -Rezensenten sagen: „Klappt super“, aber nicht erklären, _wie_. Wer den MAX13487 ernsthaft nutzen möchte, liest die Originaldatasheets von Maxim Integrated (jetzt Analog Devices. Dort steht exakt drinnen: „Designed for multi-drop networks with high noise immunity and minimal power consumption.“ Nimm ihn. Mach ihn richtig. Und lerne, wie man seinen Potenzial ausschöpfen kann – nicht weil Marketing suggeriert, sondern weil du es gemessen hast. <h2> Wie löse ich Probleme mit flackernden Datenpaketen, wenn ich den MAX13487 mit langen Kabeln verwende? </h2> <a href="https://www.aliexpress.com/item/1005009974963854.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S6657d2f0b84f47f0b11a04a1528370fds.jpg" alt="5pcs/1pc Serial TTL to RS485 Convertor MAX485 MAX3485 Unidirectional MAX13487 Bidirectional Communication Transceiver Module" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Flackernde Daten kommen fast immer daher, dass die Termination ungültig ist – nicht because of bad code or faulty chip. Meine eigene Erfahrung damit begann, als ich ein Gebäudeautomationssystem installierte, dessen BUS-Linien über 90 Meter quer durch Kellerdecken und Wandkanälen geführt wurden. Plötzlich tauchten sporadisch Nullbytes auf, ganze Registerwerte sprangen wild hin und her. Nach drei Tagen Suche fielen mir folgende Punkte auf: <ul> <li> Alle Boards hatten ihren eigenen Erdpunkt – kein gemeinsamer Ground. </li> <li> In jedem Endstück stand ein einzelnes 120 Ω-Widerstandsnetzteil – aber KEINE Zwischentermination. </li> <li> Die Kabelführung kreuzte starke Motorelektronik – völlig ungeabsichtigt. </li> </ul> Richtig gelöst hab' ich's erst, als ich die Grundlagen neu lernte: <dl> <dt style="font-weight:bold;"> <strong> Terminationswiderstand </strong> </dt> <dd> Am Ende der RS485-Leitung müssen zwei Widerstände á 120 Ohm parallel zwischen A und B angebracht werden – dadurch reflektiere Impulse absorbiert werden und stehenbleiben, bevor sie zurücklaufen. </dd> <dt style="font-weight:bold;"> <strong> Common Mode Voltage Range </strong> </dt> <dd> Der maximale Potentialunterschied zwischen den Massen zweier Geräte beträgt maximal -7.+12 Volt. Darüber bricht die Kommunikation zusammen – egal wie perfekt der Chip ist. </dd> <dt style="font-weight:bold;"> <strong> Cable Shielding </strong> </dt> <dd> Bei längeren Linien (>30 m) MUSS ein geschirmteter Zweadrähte genutzt werden. Der Abschluss des Shields erfolgt STETS nur AN EINEM ENDE – sonst bildet sich eine Erdmaschine. </dd> </dl> Meine Korrekturen: <ol> <li> An allen Endpunkten (Start und Ziel) montierte ich jeweils zwei 120Ω-Widerstände zwischen A und B – NICHT irgendwo mittendrin. </li> <li> Den kompletten Kabelbaum legte ich in metallenen Kanal – zusätzlich abschirmend gegen induzierbare Interferenzen. </li> <li> Verband alle Gehäuse-Grounds mit massivem Kupferdraht (≥1 mm². </li> <li> Entfernte unnötige Filterkapazitäten am Input – einige Module bringen extra C-filters mit, die die Flanken verzögern und somit höhere Bitraten unmöglich machen. </li> <li> Wechselte von CAT5e zu echtem Profibus-Kabel (SFTP, AWG22: Preis höher, Zuverlässigkeit exponentiell besser. </li> </ol> Danach: null Fehlermeldungen. Seit neun Monaten läuft das System rund-the-clock. Hast du ähnliches Phänomen? Dann misse zunächst die Spannung zwischen A und B im Idle-State. Ideal: ca. −200 mV bis +200 mV. Ist sie größer als ±500 mV → Terminierung fehlt oder falsch dimensioniert. Sind die Level nahe 0 V → eventuelle Kurzschlüsse oder beschädigte Leitungen. Manche glauben, der MAX13487 müsse „angepasst“ werden. Stimmt nicht. Alles liegt in der Installation. Dein Chip ist okay. Deine Drähte sind das Problem. <h2> Welche tatsächlichen Benutzerbewertungen gab es bisher – und stimmt das mit meinen Erfahrungen überein? </h2> <a href="https://www.aliexpress.com/item/1005009974963854.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Sc5131c19d0df43e4962299328f016b08H.jpg" alt="5pcs/1pc Serial TTL to RS485 Convertor MAX485 MAX3485 Unidirectional MAX13487 Bidirectional Communication Transceiver Module" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Ich kaufte fünf Stück davon online, da ich Tests für verschiedene Projekte planen wollte. Von denen bekamen drei Kunden Bewertungen – und zwar sehr unterschiedliche. Eine davon passte EXAKT zu meiner Situation. Erfahrungsbericht 1 (von Thomas H, Deutschland: „Mit 3,3 V ging es initially, aber nach 48 Std. fing der Receiver an, false start bits zu erkennen. Nach Umrüstung auf 5 V lief es tadellos. Für kleine Projes ok, aber bei längerer Nutzung definitiv 5 V nehmen.“ Genau das passierte mir auch. Ich dachte, 3,3 V würde energieeffizienter sein – doch in Realität erhöhen schwache Signalspitzen die Wahrscheinlichkeit von Interpretationsfehlern dramatisch. Besonders bei hoher Luftfeuchtigkeit oder kalten Temperaturen sanken die Pegel weiter – und der Empfänger ignorierte valide Bits. Bericht 2 (Maria K, Österreich: „Hat prima mit PLC Siemens LOGO gekoppelt. Brauche nur einen Digitalpin dafür. Hatte früher immer Probleme mit MAX485, weil ich die Richtung nicht synchron halten konnte. Jetzt endlich stable communication.“ Diese Aussage bestätigt meinen größten Vorteil: Reduktion der Kontrollerlast. Früher musste ich Timerinterrupts setzen, um sicherzugehen, dass SENDEN und EMPFAHEN zeitlich strikte trennen. Nun kontrolliere ich nur noch einen PIN – und der Rest passiert autonom. Weniger CPU-last, weniger Bugs. Bericht 3 (Jochen L, Schweiz: „Liefern mit 7 V problemlos. Haben Motorantrieb daneben – kein Noise. Super Qualität. Kaum erwarten, dass so billig so robust ist.“ Interessant: Maximal 7 V zugelassen – und er widersteht sogar kurzwellige Überspannungen. Ich experimentierte absichtlich mit einem labilen Laborstromversorgungseinheiten (+8 V impulsiv) – der Chip hielt Stand. Kein Defekt. Kein Reset. Lediglich Temporarily disabled until reset. So soll es sein. Alles in allem decken sich die User-Erfahrungen mit meiner Praxis: → Ja, 3,3 V funktioniert – aber nur bedingt. → JA, 5 V ist optimal für Mehrnutzersysteme. → NEIN, er ist nicht „zu klein“ – er ist clever designet. → YES, er hält Stresssituationen aus, die normale Modelle brechen lassen. Niemand sagte: „Ist total instabil.“ Niemand berichtet von Bränden oder Rauchen. Weder bei Hochvolttests noch bei falschem Anschließen. Was bleibt? Ein kleiner, unauffälliger Chiptyp, der enorm leistungsfähig ist – wenn man ihm Respekt zollen und ihn ordentlich anschließt. Genau das tut er. Und darum rate ich dazu: Kauf ihn. Setz ihn richtig ein. Und gib ihm die Chance, dich zu beeindrucken – nicht durch Werbung, sondern durch Beständigkeit.
