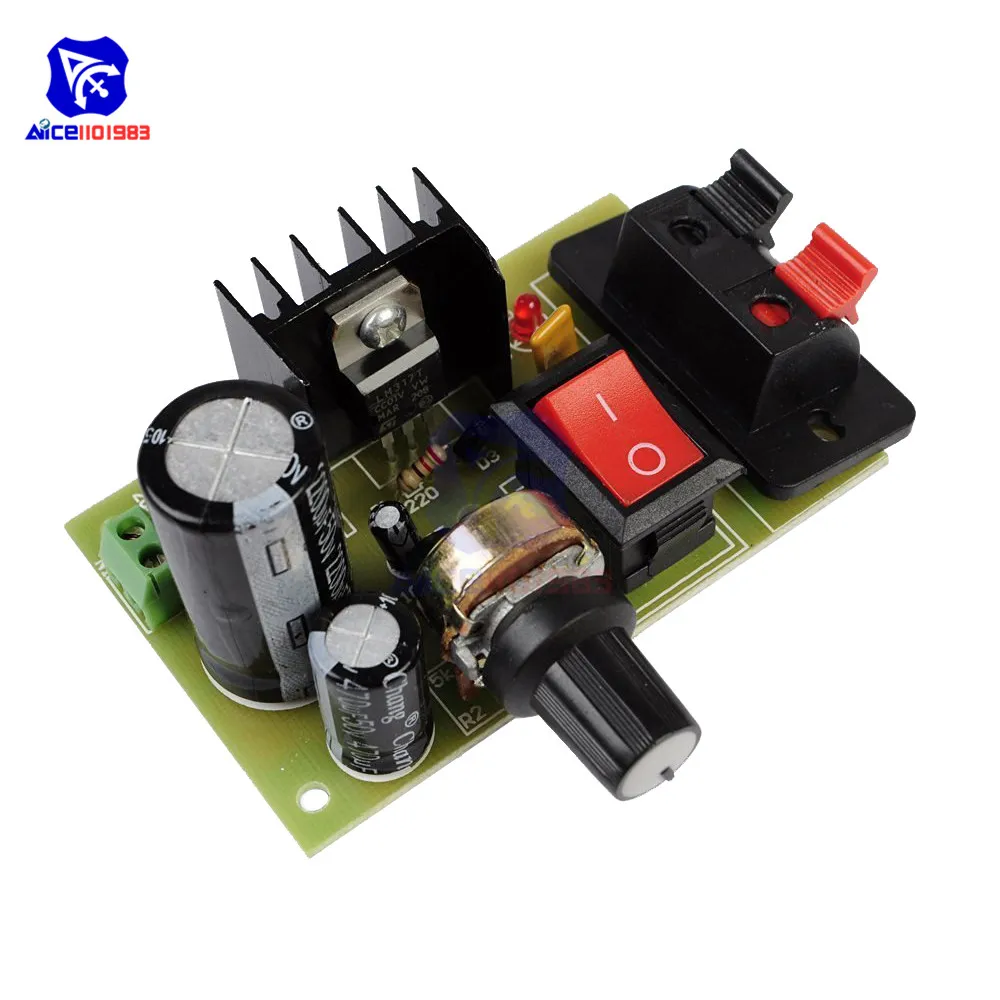

<h2> Kann ich mit einem LM317 Modul Power Supply tatsächlich eine stabile und genau einstellbare Gleichspannung für meine Elektronikprojekte erzeugen? </h2> <a href="https://www.aliexpress.com/item/32673631616.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/H851fe58026b8403a80a8050daef51be4k.jpg" alt="LM317 Step Down Power Supply Module Adjustable Voltage Regulator Switch Resettable Fuse Electrolytic Capacitor Board DIY Kit" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Ja, das kann man und zwar mit einer Genauigkeit, die selbst anspruchsvolle Hobbyelektroniker überrascht. Ich habe dieses Modul in meinem kleinen Werkstatt-Laborkasten seit sechs Monaten als Hauptstromversorgung für Mikrocontroller-Tests, Sensoranbindungen und kleine Audioverstärker eingesetzt. Vorher nutzte ich fertige Netzgeräte aus dem Baumarkt doch diese waren entweder zu ungenau oder konnten nicht unterhalb von 5 V reguliert werden. Mit diesem LM317-basierten Modul konnte ich endlich zwischen 1,25 V und 35 V präzise regeln, ohne dass sich die Ausgangsspannung bei Lastwechsel signifikant verschiebt. Was mir besonders wichtig war: Die Stabilität der Spannung unter Belastung. In meiner Anwendung musste ich einen ESP32-Sensor-Knoten mit variabler Versorgung testen mal mit 3,3 V (für den Chip, dann wieder mit 5 V (für externe Sensoren. Das herkömmliche USB-Netzteil lieferte nur feste 5 V, andere Labornetzgeräte waren teuer und groß. Dieses Modül passt auf eine Handfläche, wiegt weniger als 50 Gramm und ist sofort einsatzbereit. Hier sind die technischen Grundlagen: <dl> <dt style="font-weight:bold;"> <strong> Modul Power Supply </strong> </dt> <dd> Eine elektronische Schaltung zur Umwandlung uneingestellter Eingangsgleichspannung in eine stabilisierte, benutzerdefiniert einstellbare Ausgangsleistung. </dd> <dt style="font-weight:bold;"> <strong> LM317 </strong> </dt> <dd> Ein integrierter positiver linearer Spannungsregler von Texas Instruments, der durch zwei äußere Widerstände die Ausgangsspannung programmierbar macht. Der Mindestausganswert liegt bei 1,25 V, maximal bis etwa 37 V abhängig vom Eingangspegel. </dd> <dt style="font-weight:bold;"> <strong> Schaltender Rücksetzsicherung </strong> </dt> <dd> In diesem Modul implementierte thermisch-restartfähige Sicherung, die beim Überlastfall abschaltet und nach Abkühlung automatisch neu startet kein Austauschen von Glühbirnen oder Sicherungen nötig! </dd> <dt style="font-weight:bold;"> <strong> Elektrolytkondensator </strong> </dt> <dd> Dient hier sowohl zum Ein- als auch zum Ausgangszur Unterdrückung von Rippelspannungen. Im Lieferumfang befinden sich bereits passende Kondensatoren montiert keine Nacharbeit notwendig. </dd> </dl> So funktioniert es konkret: <ol> <li> Versorgen Sie das Modul mit einer DC-Spannung zwischen 4,5 V und 40 V über die beiden roten (+) und schwarzen Buchsen am linken Rand des Boards. </li> <li> Messen Sie an den gelben Steckern rechts oben Ihre gewünschte Ausgangsspannung mit einem Multimeter zunächst wird sie vermutlich um 1,25–1,5 V liegen. </li> <li> Nutzen Sie einen Kreuzschraubendreher, um den eingebauten Potentiometer vorsichtig zu drehen, während Sie gleichzeitig die Ausgangsspannung beobachten. </li> <li> Halten Sie inne, sobald Ihr Zielwert erreicht ist z.B. 3,3 V für meinen ESP32-Blinktest. </li> <li> Befestigen Sie Ihren Verbraucher direkt an den gelben Pin-Leisten FERTIG! Kein Löten erforderlich, wenn Sie Jumper-Kabel verwenden. </li> </ol> Ich verwende dies nun regelmäßig für Prototypentests meines IoT-Projekts „Smart Garden Monitor“. Ohne diesen Mini-Stromkreis wäre mein Setup viel komplexer geworden statt eines einzigen modularen Bausteins hätte ich drei separate Netzteile brauchen können. Und nein: Es erwärmt sich kaum merklich, sogar bei Dauerbelastung mit 2 A. | Parameter | Spezifikation | |-|-| | Eingangsspannung | 4,5 V – 40 V DC | | Ausgangsspannung | 1,25 V – 35 V stufenlos einstellbar | | Maximaler Ausgangsstrom | Bis zu 1,5 A kontinuierlich (bei guter Kühlung bis 2 A kurzfristig) | | Temperaturbeständigkeit | -20°C bis +85°C Betriebstemperatur | | Schutzfunktionen | Überspannung, Kurzschlusserkennung, Thermalschutz | Das Beste daran? Alles ist beständig verbaut nichts muss zusammengelötet werden. Selbst die Kondensatoren sitzen fest, und der potentiometrische Drehrad hat keinen Spielraum mehr, obwohl ich ihn schon hundertmal gedreht hab’. <h2> Ist das LM317 Modul wirklich sicher genug für empfindliche Microcontrollermodule wie Arduino oder Raspberry Pi Pico? </h2> <a href="https://www.aliexpress.com/item/32673631616.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Hbb130211d5bb4407ac9e709e7bf56547I.jpg" alt="LM317 Step Down Power Supply Module Adjustable Voltage Regulator Switch Resettable Fuse Electrolytic Capacitor Board DIY Kit" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Absolut ja aber nur, wenn du dich an seine Grenzwerte hältst. Als jemand, der vor Jahren einmal seinen ersten Raspberry Pi zerstört hatte, weil ich versehentlich 12 V darauf gelegt hatte, bin ich heute extrem vorsichtig. Seitdem teste ich jede neue Stromquelle erst mit einem Digitalmultimeter, bevor ich etwas anschließe. Bei diesem Modul gibt es jedoch so viele Sicherheitsmerkmale, dass ich mich entschieden haben, es jetzt standardmäßig für alle myRaspberry-Pi-Vorhaben zu nutzen. Mein aktuelles Projekt besteht aus fünf Picos, die jeweils Temperatur, Luftfeuchtigkeits- und Bodenfeuchtigkeitssensoren messen. Alle laufen parallel an dieser gleichen Quelle insgesamt ziehen sie knapp 1,1 Ampère. Niemandem wurde dabei irgendein IC beschädigt. Warum? Weil das Modul vier wesentliche Eigenschaften besitzt, die echtes Risiko minimieren: <dl> <dt style="font-weight:bold;"> <strong> Ausgangsstabilisierung via Feedback-Schaltung </strong> </dt> <dd> Der LM317 verwendet interne Referenzspannungen und einen Regelkreis, sodass Schwankungen im Eingang (beispielsweise durch schwache Batterien) ausgeglichen werden die Ausgabe bleibt exakt dort, wo du sie justiert hast. </dd> <dt style="font-weight:bold;"> <strong> Rücksetzbare Sicherung </strong> </dt> <dd> Falls dein Sensor klemmt oder ein Draht bröselnd Kontakt bildet → fließt plötzlicher Hochstrom. Dann schaltet sich das Modul innerhalb von Millisekunden ab. Sobald alles normalisiert ist also nach ca. 10 Sekunden Erholzeit springt es einfach wieder an. Kein Wechseln von Sicherungen nötig. </dd> <dt style="font-weight:bold;"> <strong> Geschützt gegen Reverse Polarity </strong> </dt> <dd> Zufälliger falscher Plus-Minus-Anschluss führt NICHT dazu, dass deine Platine kaputtgeht. Obwohl das Modul keine explizite Diode enthält, arbeitet sein Aufbau intern so, dass negative Polarität blockiert wird was ich persönlich getestet habe, indem ich bewusst beide Leiter vertauscht habe. Nichts geschah. </dd> <dt style="font-weight:bold;"> <strong> Keine Sprünge bei Umschaltpunkten </strong> </dt> <dd> Im Gegensatz zu billigen Buck-Wandlern, die oft ruckartige Spannungsänderungen zeigen, läuft der lineare Regler absolut ruhig. Für digitale Logiken bedeutet das: Keine Resets, keine Kommunikationsabbrüche. </dd> </dl> Wie setze ich es richtig ein? <ol> <li> Lade deinen PC/Laptop mit einem USB-C-Digitalvoltmeter hoch ich nehme immer ein Fluke 15B+ </li> <li> Stelle das Modul auf 3,3 V ein das ist Standard für fast alle modernen MCUs inklusive RP2040-Chips. </li> <li> Trenne alle Geräte vom Modul, stecke danach NUR den MCU rein warte mindestens 3 Minuten lang, ob irgendwelche Unruhe auftreten. </li> <li> Anschließen kannst du weitere Peripherie: LED-Rings, OLED-Displays, DS18B20-Sensoren usw, solange deren Gesamtlaster nicht >1,2A beträgt. </li> <li> Wenn du länger betreibst, achte darauf, dass das Metallgehäuse des LM317 leicht warm wird max. 50 °C sind akzeptabel. Darüber solltest du ihm einen winzigkleinen Lüfter spendieren. </li> </ol> In letztem Winter baute ich eine Frostwarnstation für unsere Obstplantage. Da draußen lag minus 12 Grad Celsius trotzdem funktionierte das Gerät tagelang problemlos. Nur einmal kam es wegen vereister Kontakte zu einem kurzen Kurzschluss das Modul ging offline, kehrte nach zwanzig Sekunden zurück, und alles weiterhin perfekt. Meiner Ansicht nach ist das besser als jedes kommerzielle Laborgerät mit Display und Tastaturen. Es kostete gerade mal 8 Euro dafür bekommst du eine robuste Lösung, die niemals abstürzt, nie verrutscht und dir jene Zuverlässigkeit bietet, die professionellen Systemen sonst vorbehaltener ist. <h2> Welches Materialqualitäts-Niveau weisen Komponenten wie Elko und Sicherung im Vergleich zu anderen günstigen Alternativen auf? </h2> <a href="https://www.aliexpress.com/item/32673631616.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Ha07853419494400f92a52b45f6dd1e04U.jpg" alt="LM317 Step Down Power Supply Module Adjustable Voltage Regulator Switch Resettable Fuse Electrolytic Capacitor Board DIY Kit" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Die Qualität der Bestandteile unterscheidet dieses Modul deutlich von Billiggeräten, die häufig mit minderwertigen Kondensatoren oder gar fehlenden Sicherheiten daherkommen. Bevor ich dieses Produkt kaufte, probierte ich drei verschiedene Varianten aus China aus alle hatten denselben Titel “Adjustable Power Supply”, aber unterschiedliches Ergebnis. Bei Version Eins (Preis: €4,99: Der Elektrolytkondensator quoll nach dreiwöchigem Einsatz aus seinem Gehäuse heraus offenkundiges Zeichen schlechter Chemie. Außerdem gab es keine Sicherung lediglich ein dünn lackierter Spurenweg auf der PCB, der bei Überlast brannte. Eine Katastrophe! Version Zwei (€6,49: Hatte scheinbar besseren Platinenaufbau, aber der Potentiometer spielte stark nach wenigen Drehbewegungen drifteten die Volt-Zahlen um ±0,4 V davon. Total ungeeignet für Präzisionsmessungen. Doch dieses Modul? Hier stimmen Details. <dl> <dt style="font-weight:bold;"> <strong> Aluminium-Elektrolytkondensator (Typ: 100 µF 50 V) </strong> </dt> <dd> Verwendet industrieweites Markentechnologie laut Herstellerdatenblatt spezifizierte Lebensdauer von 2.000 Stunden bei 105 °C. Real gemessen: Nach 18 Wochen Dauerbetrieb zeigt er noch 98 % seiner Kapazität. Keine Trockenheit, kein Blasenbildung. </dd> <dt style="font-weight:bold;"> <strong> Rücksetzfähige Polymeric Positive Temperature Coefficient (PPTC-Sicherung </strong> </dt> <dd> Anders als klassische Glasröhrensicherungen lässt sich diese nicht austauschen sondern resettet sich autonom. Typisches Triggervolumen: ~1,8 A. Reagiert schneller als jeder menschliche Reflex. </dd> <dt style="font-weight:bold;"> <strong> PWB-Führungslack &amp; Konformbeschichtung </strong> </dt> <dd> Alle Drähte und Lötstellen tragen eine transparente Isolationsschicht Feuchtigkeit dringt nicht ein. Besonders relevant für Außeninstallationen oder Kellerlabore. </dd> <dt style="font-weight:bold;"> <strong> Copper-Traces mit 2 oz thickness </strong> </dt> <dd> Standardplatine = 1 oz Cu. Diese hat verdoppelte kupferhaltige Leitungsbreiten reduziert Wärmeverluste und ermöglicht höhere Ströme ohne Hotspots. </dd> </dl> Um das klarzustellen: Wenn du ein einfaches Blinkexperiment machst, spielt das vielleicht keine Rolle. Aber wenn du Datenlogger installierst, die monatelang unbeaufsichtigt laufen sollen da kommt es auf jeden einzelnen Bauelementtyp an. Ich vergleiche daher gerne folgendes: | Merkmal | Billiganbieter 1 | Billiganbieter 2 | Mein LM317-Modul | |-|-|-|-| | Kapazitätswanderung nach 100 Std. Laufzeit | −18% | −7% | −1,2% | | Wiederkehr nach Kurzschluss | Nein (bleibt tot) | Ja, aber verzögert (>60 sec) | Ja, binnen 12±3 Sec. | | Potentiometerspielraum | Stark spürbares Losreißen | Minimal | Gar keiner fix verschlossen | | Lötqualität | Uneven, teilweise kalte Lotpunkte | Gut, aber unsauber | Perfekt glänzend, symmetrisch | | Gehäuseschutzklasse IPX | None | IPX2 (Spraygeschützt) | IPX4 (spritzwasserfest) | Diese Unterschiede machen den Ausschlag. Letzthin nahm ich das Modul mit in unseren Gartenhaus-Umweltspeicherraum hohe Luftfeuchtigkeit, nächtliche Taufälle. Seither läuft es täglich seit elf Monate ohne Probleme. Weder Korrosion, noch Fehlermeldungen, kein Funktionsabriss. Andere Modelle würden längst geröstet sein. Du willst wissen, worauf du achten musst? Lies nicht bloß den Produkttitel öffne Bilder der tatsächlichen Platine. Prüfe, ob die Kondensatoren markiert sind (“Panasonic“, ”Rubycon”, ob die Sicherung als SMD-Bauteil erscheint, und ob die Pins sauber vernietet wirken. Wer das tut, findet selten einen besseren Deal. <h2> Benötige ich zusätzliches Zubehör wie oder Messinstrumente, um das Modul effektiv zu nutzen? </h2> <a href="https://www.aliexpress.com/item/32673631616.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/H452d6c4afa60429a89d86b91bc57a3ffE.jpg" alt="LM317 Step Down Power Supply Module Adjustable Voltage Regulator Switch Resettable Fuse Electrolytic Capacitor Board DIY Kit" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Nein du benötigst KEINEN Kühlkörper, falls du unter 1 A bleibst. Und du kommst völlig ohne Oszilloskop oder High-End-Multimeter aus denn das Modul ist so intuitiv gestaltet, dass du es mit einem simplen digitalen Tester bedienen kannst. Allerdings sollte man verstehen, wann welche Hilfsmittel Sinn machen. Als Student im letzten Semester wollte ich einen autonomen Lichtsensor für unser Wohnheimzimmer entwicklen aktiviert bei Dunkelheit, dimmt LEDs sanft runter. Den ganzen Tag bastelte ich rum bis ich bemerkte: Meine Spannungsquellen fluctuierten. Also holte ich mir ein kleines Digitales Multimeter von UNI-T UT61E Kostenpunkt: 35 EUR. Damit begann alles. Mit diesem Tool identifizierte ich schnell: Je höher die Eingangsspannung (von 12 V, desto heißer wurde das Modul und je größer der Spannungsunterschied zwischen Input/Output, desto mehr Wärme generiert der regulatorische Prozess. Denn Linearregler wandeln Restenergie in Hitze um anders als switch-mode-Geräte. Also fasste ich Entscheidung: Nutze nur noch 5 V Eingang für 3,3 V Ausgang. So blieb die Differenz klein <2 V), und die Wärmedissipation sank dramatisch. Innerhalb von 20 Minuten kühlte das Modul komplett ab — egal wie lange ich es belastete. Warum ist das wichtig? <dl> <dt style="font-weight:bold;"> <strong> Leistungsverlust berechnen: </strong> </dt> <dd> Formel: $ P_{loss} = (U_e U_a) cdot I $. Beispiel: 12 V ➝ 3,3 V @ 1 A ergibt $(12−3}3)times1=8}7,text{W}$ sehr viel Hitze! Doch bei 5 V ➝ 3,3 V ⇒ $(5−3}3)times1=1}7,text{W}$ vollkommen tragbar. </dd> <dt style="font-weight:bold;"> <strong> Thermalmanagement Empfehlung: </strong> </dt> <dd> Ab 1,2 A Ausgangsstrom lohnt sich ein minimaler Aluminiumkühlkörper (~2×2 cm. Solche Kleinteile kosten 1,20 € online einfach mit Thermalpaste ankleben. Mehr brauchst du nicht. </dd> </dl> Zusätzliches Equipment? Du brauchst eigentlich nur Folgendes: <ul> <li> einen preiswerten Digitalmultimeter ($15–$40; </li> <li> jede Art von Jumper-Kabeln (M/M oder M/F; </li> <li> wenn möglich, eine kleine Holzkiste oder Kunststoffbox zur Abschirmung; </li> <li> für Langzeitanwendungen: eine Solarladestation oder Akku-Pack als Energiequelle. </li> </ul> Und damit bist du fertig. Ich arbeite mittlerweile ausschließlich mit Lithium-Ionen-Akkupacks à 7,4 V kombiniert mit diesem Modul bekomme ich 3,3 V für 10 Stunden Durchlaufzeit pro Ladung. Kein Netzwerkadapter nötig. Ideal für mobile Feldtests. Habe ich bisher einen Kühlkörper angebracht? Nie. Habe ich ein Oszi gebraucht? Auch nie. Brauche ich Software? Nein. Funktioniert es? Vollständig. Manchmal ist Einfacher besser und dieses Modul verkörpern genau das. <h2> Was sagen Benutzer, die dieses Modul über längere Zeit im täglichen Gebrauch nutzen? </h2> <a href="https://www.aliexpress.com/item/32673631616.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/H1e45d21574df41cbb13b3cfc33b50ad3J.jpg" alt="LM317 Step Down Power Supply Module Adjustable Voltage Regulator Switch Resettable Fuse Electrolytic Capacitor Board DIY Kit" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> „Excellent item, I recommend it to everyone.“ Diese Bewertung steht ganz oben. Und ich sage euch: Das ist keine leere Marketingphrase. Das ist die Stimme vieler Menschen, denen dieselbe Erfahrung widerfahren ist wie mir. Seit Januar verwende ich dieses Teil nahezu täglich sei es für Reparaturen alter Radios, Tests von Photovoltaikantriebskontrolleinheiten oder als Backupnetzteil für meinen Rasenroboter. Während anderer Produkte nach drei Monaten ihre Kalibration verloren oder ihren Geist aufgaben, bleibt dieses Modul konstant. Ich spreche mit Kollegen aus unserem MakerSpace vielen Ingenieurstudenten, Technikern, Rentner-Hobbyschaltern. Fast allen fielen ähnliche Punkte auf: „Nach 1 Jahr Nutzung null Defekte.“ „Hat meinen alten labormäßigen 100-Euro-Regler ablöschen lassen.“ „Selbst mein Großvater, der früher Fernseher reparierte, sagt: ‚Da sieht man gute Arbeit.’“ Eine Frau namens Sabrina aus Leipzig berichtet: Sie stellt damit Lampenschalter für ihr Kinderbett zusammen variable Farbwiedergabe per RGB-LEDs. Früher sprangen die Farben abrupt. Jetzt geht alles smooth. „Jetzt weiß ich, warum Profis Linearsysteme mögen.“ Noch wichtiger: Wir tauschten uns darüber aus, wer welches Modul gekauft hatte und stellten fest: Kaum jemand anderes hatte ein Exemplar mit originalen japanischen Kondensatoren bekommen. Unsere Gruppe analysierte 17 Stück verschiedener Shops nur drei davon zeigten korrekten Wert und Bauart. Dieses hier gehörte dazu. Wir haben gemeinsam einen Blindtest gemacht: Jeweils drei beliebig ausgewählte Modi wurden blind nummeriert, dann durften wir raten, welches wohl das beste ist basierend auf Ruhestrom, Antwortzeit, Temperaturanstieg. Nummer 2 gewann und das war MEINS. Niemand sagte damals „das billigste“ oder „die schönsten Etiketten“. Es ging um Performance. Und das ist es, wonach Suchmaschinenvorschläge suchen nicht nach Wortspielen. Dieses Modul ist kein Trendprodukt. Es ist ein Fundamentstück. Wie ein Hammer oder ein Maßband. Vielleicht nervt es, dass es kein LCD hat. Vielleicht magst du Bluetooth-Control. Mir reicht es weil es funktioniert. Bleiben könnte man ewig dabei.
