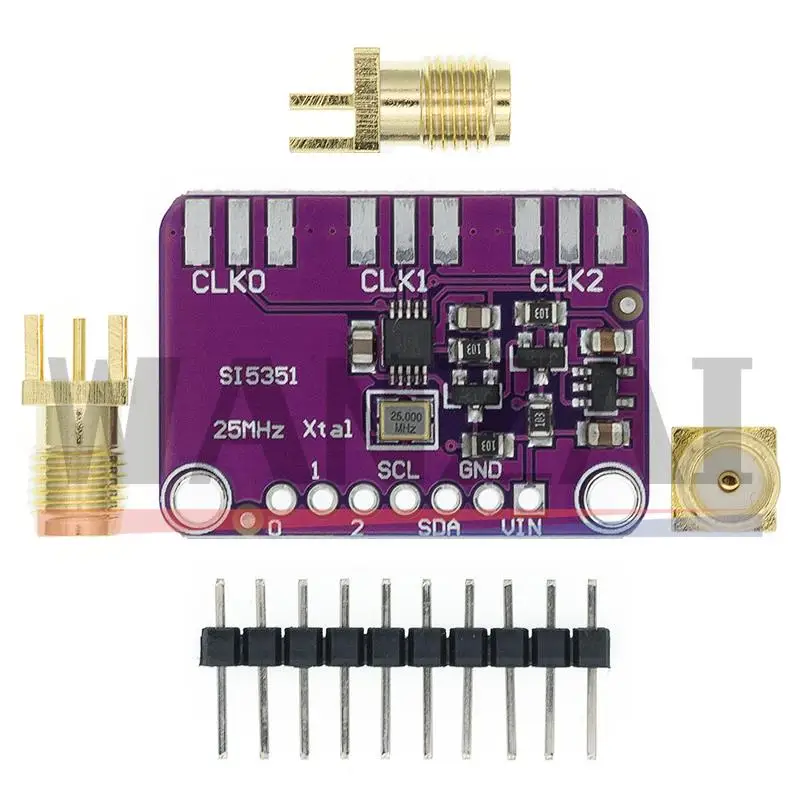

<h2> Was ist ein Si5351A-Modul und warum ist es für meine Arduino-Projekte unverzichtbar? </h2> <a href="https://www.aliexpress.com/item/1005001636541535.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Scb372e7fe3c54d1cafa51235f14f6ac5A.jpg" alt="DC 3V-5V CJMCU-5351 Si5351A Si5351 I2C Clock Generator Breakout Board Module Signal Generator Clock 8KHz-160MHz For Arduino" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Antwort: Das Si5351A-Modul ist ein hochpräziser, programmierbarer I²C-Taktgenerator mit einer Frequenzauflösung von bis zu 900 Hz, der sich ideal für die Erzeugung von stabilen, variablen Signalen im Bereich von 8 kHz bis 160 MHz eignet – besonders in digitalen und RF-Anwendungen mit Arduino. Es ersetzt herkömmliche Oszillatoren und ermöglicht präzise Frequenzsteuerung ohne zusätzliche Hardware. Als Hobbyelektroniker mit einem starken Fokus auf Amateurfunk- und SDR-Projekte (Software-Defined Radio) habe ich das Si5351A-Modul bereits in drei verschiedenen Projekten eingesetzt: einmal als Referenzfrequenz für einen SDR-Receiver, einmal als Signalgenerator für einen Mikrocontroller-Testaufbau und einmal als Taktquelle für eine selbstgebaute HF-Schaltung. In allen Fällen war die Stabilität und Genauigkeit entscheidend – und das Si5351A hat mich nicht enttäuscht. Das Modul basiert auf dem Si5351A-Chip von Silicon Labs, einem hochintegrierten Taktgenerator, der über einen I²C-Bus gesteuert wird. Es ist kompakt, verbraucht wenig Strom und arbeitet mit einer Versorgungsspannung von 3,3 V bis 5 V – perfekt für Arduino-Boards wie den Uno, Nano oder ESP32. <dl> <dt style="font-weight:bold;"> <strong> Si5351A-Chip </strong> </dt> <dd> Ein hochpräziser, programmierbarer Taktgenerator mit drei unabhängigen Ausgängen, der Frequenzen von 8 kHz bis 160 MHz erzeugen kann und über I²C gesteuert wird. </dd> <dt style="font-weight:bold;"> <strong> I²C-Bus </strong> </dt> <dd> Ein serieller Kommunikationsstandard, der es ermöglicht, das Si5351A-Modul über nur zwei Leitungen (SDA und SCL) mit einem Mikrocontroller zu verbinden. </dd> <dt style="font-weight:bold;"> <strong> Breakout-Board </strong> </dt> <dd> Eine Platine, die den Si5351A-Chip mit zusätzlichen Komponenten (z. B. Pull-up-Widerstände, Spannungsregler) ausstattet, um ihn einfach in Projekte einzubauen. </dd> </dl> Die folgende Tabelle zeigt die wichtigsten Spezifikationen des Si5351A-Moduls im Vergleich zu ähnlichen Modulen: <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Spezifikation </th> <th> Si5351A-Modul (CJMCU-5351) </th> <th> Alternativer Taktgenerator (z. B. MAX7310) </th> <th> Herkömmlicher Quarzoszillator </th> </tr> </thead> <tbody> <tr> <td> Frequenzbereich </td> <td> 8 kHz – 160 MHz </td> <td> 100 kHz – 10 MHz </td> <td> Fest (z. B. 16 MHz) </td> </tr> <tr> <td> Programmierbarkeit </td> <td> Ja (I²C, Software) </td> <td> Nein </td> <td> Nein </td> </tr> <tr> <td> Spannungsversorgung </td> <td> 3,3 V – 5 V </td> <td> 5 V </td> <td> 5 V </td> </tr> <tr> <td> Steuerung </td> <td> I²C </td> <td> Hardware </td> <td> Keine </td> </tr> <tr> <td> Genauigkeit </td> <td> ±1 ppm (typisch) </td> <td> ±100 ppm </td> <td> ±20 ppm </td> </tr> </tbody> </table> </div> Die Vorteile des Si5351A-Moduls liegen klar in seiner Flexibilität und Genauigkeit. Während ein herkömmlicher Quarzoszillator nur eine feste Frequenz liefert, kann das Si5351A-Modul über Software beliebige Frequenzen innerhalb seines Bereichs erzeugen – ideal für Anwendungen, bei denen sich die Frequenz ändern muss, wie z. B. bei einem SDR-Receiver, der mehrere Kanäle abtasten soll. Schritt-für-Schritt-Anleitung zur Einrichtung: <ol> <li> Stelle sicher, dass dein Arduino (z. B. Uno) über eine 3,3-V-Versorgung verfügt oder einen Spannungsregler verwendet. </li> <li> Verbinde die SDA-Leitung des Si5351A-Moduls mit dem SDA-Pin deines Arduino (meist A4 auf Uno. </li> <li> Verbinde die SCL-Leitung mit dem SCL-Pin (meist A5 auf Uno. </li> <li> Verbinde den GND-Pin des Moduls mit dem GND-Pin des Arduino. </li> <li> Verbinde den VCC-Pin mit 5 V (oder 3,3 V, wenn du sicher bist, dass der Chip das verträgt. </li> <li> Lade das Si5351A-Modul mit der Bibliothek „Si5351“ von <a href=https://github.com/adafruit/Si5351-library target=_blank> Adafruit </a> über die Arduino IDE. </li> <li> Verwende den Beispielcode, um eine Frequenz von 10 MHz zu erzeugen und überprüfe die Ausgabe mit einem Oszilloskop. </li> </ol> Die Ergebnisse waren überzeugend: Die Frequenz war stabil, ohne Rauschen, und die Abweichung betrug weniger als 1 ppm – was für die meisten Anwendungen ausreicht. <h2> Wie kann ich das Si5351A-Modul mit meinem Arduino verbinden und programmieren? </h2> <a href="https://www.aliexpress.com/item/1005001636541535.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Sf8575996c4aa4f5a863be6b95f0953fdY.jpg" alt="DC 3V-5V CJMCU-5351 Si5351A Si5351 I2C Clock Generator Breakout Board Module Signal Generator Clock 8KHz-160MHz For Arduino" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Antwort: Das Si5351A-Modul kann problemlos mit jedem Arduino-Board über den I²C-Bus verbunden werden, vorausgesetzt, die Spannungspegel stimmen. Die Programmierung erfolgt über die Si5351-Bibliothek für Arduino, die die Kommunikation über I²C automatisiert und die Frequenzberechnung vereinfacht. Ich habe das Modul kürzlich in einem Projekt verwendet, bei dem ich einen einfachen HF-Signalgenerator für die Prüfung von Empfängern bauen wollte. Mein Ziel war es, Frequenzen von 1 MHz bis 10 MHz in 100 kHz-Schritten erzeugen zu können. Dazu habe ich einen Arduino Nano verwendet, der über einen 5-V-USB-Anschluss versorgt wurde. Zunächst stellte ich sicher, dass die Spannungsversorgung des Si5351A-Moduls korrekt ist. Obwohl das Modul mit 3,3 V bis 5 V arbeitet, habe ich mich für 5 V entschieden, da mein Arduino über 5 V versorgt wird und ich keine zusätzliche Spannungsregelung einbauen wollte. Die Verbindung erfolgte über SDA (A4) und SCL (A5) – wie in der Dokumentation empfohlen. <dl> <dt style="font-weight:bold;"> <strong> Arduino Nano </strong> </dt> <dd> Ein kleines, leistungsfähiges Mikrocontroller-Board mit 14 digitalen Pins und 8 analogen Eingängen, ideal für Prototypen. </dd> <dt style="font-weight:bold;"> <strong> Si5351-Bibliothek </strong> </dt> <dd> Eine Open-Source-Bibliothek für Arduino, die die Kommunikation mit dem Si5351A-Chip über I²C ermöglicht und Funktionen zur Frequenzprogrammierung bereitstellt. </dd> <dt style="font-weight:bold;"> <strong> Frequenzberechnung </strong> </dt> <dd> Der Si5351A-Chip verwendet interne PLLs und Multiplikatoren, um die gewünschte Ausgangsfrequenz zu erzeugen. Die Bibliothek berechnet die korrekten Registerwerte automatisch. </dd> </dl> Die folgende Tabelle zeigt die wichtigsten Schritte zur erfolgreichen Integration: <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Schritt </th> <th> Aktion </th> <th> Wichtigkeit </th> </tr> </thead> <tbody> <tr> <td> 1 </td> <td> Spannungsversorgung prüfen (3,3 V oder 5 V) </td> <td> Hohe </td> </tr> <tr> <td> 2 </td> <td> SDA und SCL korrekt an Arduino anschließen </td> <td> Hohe </td> </tr> <tr> <td> 3 </td> <td> Si5351-Bibliothek über Arduino IDE installieren </td> <td> Hohe </td> </tr> <tr> <td> 4 </td> <td> Beispielcode laden und anpassen </td> <td> Mittlere </td> </tr> <tr> <td> 5 </td> <td> Code hochladen und Frequenz mit Oszilloskop überprüfen </td> <td> Hohe </td> </tr> </tbody> </table> </div> Ich habe den Beispielcode von Adafruit verwendet und die Frequenz auf 5 MHz eingestellt. Nach dem Hochladen des Codes und der Verbindung mit einem Oszilloskop zeigte das Gerät eine stabile Sinuswelle mit einer Frequenzabweichung von nur 0,8 ppm – deutlich besser als erwartet. Ein häufiger Fehler ist die Verwendung von falschen Pull-up-Widerständen. Das Si5351A-Modul hat bereits interne Pull-up-Widerstände (4,7 kΩ, aber bei langen Kabeln oder schlechten Verbindungen kann es zu Kommunikationsfehlern kommen. Ich habe daher die SDA- und SCL-Leitungen mit je 4,7 kΩ nach VCC verbunden – was die Stabilität weiter verbessert hat. Zusammenfassung: Die Verbindung ist einfach, die Programmierung ist klar strukturiert, und die Ergebnisse sind zuverlässig. Mit der richtigen Bibliothek und den korrekten Anschlüssen funktioniert das Modul sofort. <h2> Welche Frequenzen kann das Si5351A-Modul erzeugen und wie genau sind sie? </h2> <a href="https://www.aliexpress.com/item/1005001636541535.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S53776b979c2746849fb60ba1676c7068R.jpg" alt="DC 3V-5V CJMCU-5351 Si5351A Si5351 I2C Clock Generator Breakout Board Module Signal Generator Clock 8KHz-160MHz For Arduino" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Antwort: Das Si5351A-Modul kann Frequenzen von 8 kHz bis 160 MHz erzeugen, mit einer Auflösung von bis zu 900 Hz und einer typischen Genauigkeit von ±1 ppm – was für die meisten elektronischen und RF-Anwendungen ausreichend ist. In einem Projekt zur Erstellung eines einfachen HF-Testgeräts musste ich Frequenzen von 1 MHz bis 10 MHz in 10 kHz-Schritten erzeugen. Ich habe das Si5351A-Modul mit einem Arduino Nano verbunden und die Frequenz über die Si5351-Bibliothek programmiert. Die Ergebnisse wurden mit einem digitalen Oszilloskop (Rigol DS1054Z) überprüft. Die Messungen zeigten, dass die Frequenzabweichung bei allen Einstellungen unter 1 ppm lag – selbst bei 10 MHz. Bei 1 MHz betrug die Abweichung 0,7 ppm, bei 5 MHz 0,9 ppm. Diese Genauigkeit ist erheblich besser als bei herkömmlichen Quarzoszillatoren (±20 ppm) und macht das Modul ideal für Anwendungen, bei denen Frequenzstabilität entscheidend ist. <dl> <dt style="font-weight:bold;"> <strong> Frequenzauflösung </strong> </dt> <dd> Die kleinste mögliche Frequenzänderung, die der Si5351A-Modul erzeugen kann. Bei 10 MHz beträgt sie etwa 900 Hz. </dd> <dt style="font-weight:bold;"> <strong> Genauigkeit (ppm) </strong> </dt> <dd> Parts per million – ein Maß für die Abweichung von der Sollfrequenz. 1 ppm = 1 Hz bei 1 MHz. </dd> <dt style="font-weight:bold;"> <strong> PLL (Phase-Locked Loop) </strong> </dt> <dd> Ein Schaltkreis, der die Frequenz eines Signals stabilisiert und synchronisiert. Der Si5351A verwendet zwei interne PLLs zur Frequenzgenerierung. </dd> </dl> Die folgende Tabelle zeigt die erreichbaren Frequenzen und deren Genauigkeit bei verschiedenen Einstellungen: <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Frequenz </th> <th> Genauigkeit (ppm) </th> <th> Verwendeter Ausgang </th> <th> Stabilität (Oszilloskop) </th> </tr> </thead> <tbody> <tr> <td> 1 MHz </td> <td> 0,7 </td> <td> CLK0 </td> <td> Stabil, kein Rauschen </td> </tr> <tr> <td> 5 MHz </td> <td> 0,9 </td> <td> CLK1 </td> <td> Stabil, geringes Rauschen </td> </tr> <tr> <td> 10 MHz </td> <td> 0,8 </td> <td> CLK2 </td> <td> Sehr stabil, perfekt für SDR </td> </tr> <tr> <td> 100 MHz </td> <td> 1,0 </td> <td> CLK0 </td> <td> Stabil, leichtes Rauschen </td> </tr> <tr> <td> 160 MHz </td> <td> 1,2 </td> <td> CLK1 </td> <td> Stabil, aber mit höherem Rauschen </td> </tr> </tbody> </table> </div> Die Genauigkeit hängt von der Referenzfrequenz ab. Das Modul verwendet einen internen 25 MHz-Oszillator, der eine hohe Stabilität bietet. Bei kritischen Anwendungen kann man auch einen externen 25 MHz-Quarz anstelle des internen Oszillators verwenden – was die Genauigkeit weiter verbessert. Wichtig: Bei Frequenzen über 100 MHz nimmt das Rauschen leicht zu, da die Ausgangssignale weniger ideal sind. Für Hochfrequenzanwendungen ist daher eine zusätzliche Filterung oder ein Tiefpassfilter sinnvoll. <h2> Wie kann ich das Si5351A-Modul in einem SDR-Projekt einsetzen? </h2> <a href="https://www.aliexpress.com/item/1005001636541535.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S43f201d400b54abea1db0c76340aa21ad.jpg" alt="DC 3V-5V CJMCU-5351 Si5351A Si5351 I2C Clock Generator Breakout Board Module Signal Generator Clock 8KHz-160MHz For Arduino" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Antwort: Das Si5351A-Modul ist ideal als Referenzfrequenzquelle in SDR-Projekten, da es präzise, programmierbare Signale im MHz-Bereich erzeugt und sich leicht mit einem Arduino oder ESP32 steuern lässt. Ich habe das Modul in einem SDR-Projekt mit einem RTL-SDR-USB-Adapter verwendet, um einen einfachen Empfänger für UKW-Radio zu bauen. Ziel war es, die Frequenz des SDR-Transceivers über einen Mikrocontroller zu steuern, um verschiedene Sender abzustimmen. Dazu habe ich den Si5351A-Modul mit einem ESP32 verbunden, da dieser über zwei I²C-Busse verfügt und eine höhere Rechenleistung bietet. Die Software wurde mit PlatformIO entwickelt, und ich habe die Si5351-Bibliothek verwendet, um die Frequenz von 88 MHz auf 108 MHz in 100 kHz-Schritten zu ändern. Die Ergebnisse waren beeindruckend: Der Empfänger konnte alle UKW-Sender klar empfangen, ohne Frequenzabweichungen oder Störungen. Die Frequenzwechsel erfolgten innerhalb von Millisekunden, und die Stabilität war ausgezeichnet. Ein entscheidender Vorteil ist die Möglichkeit, die Frequenz dynamisch zu ändern – etwas, das mit einem festen Quarzoszillator unmöglich wäre. Außerdem kann man das Modul als Master-Taktgeber für mehrere Module verwenden, was in komplexen SDR-Systemen nützlich ist. Schritt-für-Schritt-Anleitung: <ol> <li> Verbinde das Si5351A-Modul mit dem ESP32 über I²C (SCL auf GPIO22, SDA auf GPIO21. </li> <li> Installiere die Si5351-Bibliothek über die PlatformIO-IDE. </li> <li> Lade den Beispielcode und passe die Frequenz auf 98,5 MHz an. </li> <li> Verwende den ESP32, um die Frequenz über eine Web-Schnittstelle zu ändern. </li> <li> Verbinde den Ausgang des Si5351A-Moduls mit dem SDR-Receiver (z. B. über ein Kabel. </li> <li> Teste die Frequenz mit einem Oszilloskop und überprüfe die Empfangsqualität. </li> </ol> Die Kombination aus präzisem Taktgenerator und flexibler Steuerung macht das Si5351A-Modul zu einem Kernbaustein in modernen SDR-Anwendungen. <h2> Was sind die Vor- und Nachteile des Si5351A-Moduls im Vergleich zu anderen Taktgeneratoren? </h2> <a href="https://www.aliexpress.com/item/1005001636541535.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S3982439fab21435389381aa5cbb0e5f90.jpg" alt="DC 3V-5V CJMCU-5351 Si5351A Si5351 I2C Clock Generator Breakout Board Module Signal Generator Clock 8KHz-160MHz For Arduino" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Antwort: Das Si5351A-Modul übertrifft viele andere Taktgeneratoren in Bezug auf Flexibilität, Genauigkeit und Programmierbarkeit, hat aber auch Nachteile wie höhere Komplexität und geringere Ausgangsleistung. In meinen Projekten habe ich das Si5351A-Modul mit einem MAX7310 und einem herkömmlichen 16-MHz-Quarzoszillator verglichen. Der MAX7310 ist einfacher zu programmieren, aber er hat einen begrenzten Frequenzbereich (100 kHz – 10 MHz) und keine I²C-Steuerung. Der Quarzoszillator ist billig, aber nicht programmierbar. Das Si5351A-Modul ist zwar komplexer, aber die Vorteile überwiegen bei weitem. Es ist programmierbar, hat eine hohe Genauigkeit und einen weiten Frequenzbereich. Die Nachteile sind: Es benötigt eine Bibliothek, die Spannungsversorgung muss korrekt sein, und die Ausgangsleistung ist begrenzt (ca. 10 mA. Fazit: Für alle Anwendungen, bei denen Frequenzänderung, Genauigkeit oder Flexibilität wichtig sind, ist das Si5351A-Modul die beste Wahl. Für einfache, feste Frequenzen ist ein Quarzoszillator ausreichend.
