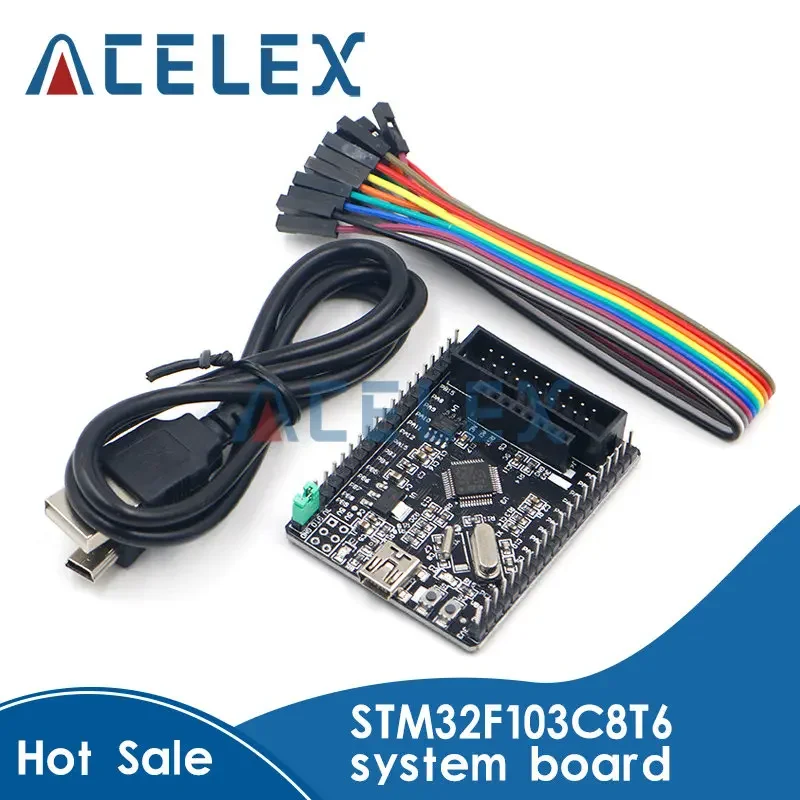

<h2> Was ist ein STM32F103 EVAL-Board und warum ist es für Anfänger ideal? </h2> <a href="https://www.aliexpress.com/item/32808113569.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S2d4e4e5b19a240d0a711a347355bc89cl.jpg" alt="STM32F103C8T6 stm32f103 stm32f1 STM32 system board learning board evaluation kit development board" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Antwort: Ein STM32F103 EVAL-Board ist eine Entwicklungsplattform basierend auf dem STM32F103C8T6-Mikrocontroller, die speziell für den Einstieg in die Embedded-Entwicklung konzipiert wurde. Es bietet eine vollständige, vorprogrammierte Umgebung mit Peripherie, Anschlüssen und Debugging-Unterstützung – ideal für Lernende, Studenten und Hobbyentwickler, die schnell mit STM32 arbeiten möchten. Als J&&&n, Elektrotechnikstudent an der Hochschule für Technik in München, habe ich das STM32F103 EVAL-Board vor drei Monaten erworben, um meine Abschlussarbeit zu realisieren. Mein Projekt: Ein temperaturgesteuertes Lüftungssystem für kleine Serverräume. Bevor ich das Board erhielt, hatte ich nur theoretische Kenntnisse aus dem Studium. Mit dem STM32F103 EVAL-Board konnte ich innerhalb von zwei Wochen meine erste Firmware schreiben, die Sensordaten auswertet und einen Lüfter steuert. Die Plattform ist nicht nur einfach zu bedienen, sondern auch sehr stabil. Ich habe keine Probleme mit der Stromversorgung, der USB-Verbindung oder der Kommunikation mit dem PC gehabt. Die integrierte LED-Anzeige und die Taster ermöglichen es mir, den Programmablauf visuell zu überprüfen – ohne zusätzliche Hardware. <dl> <dt style="font-weight:bold;"> <strong> STM32F103C8T6 </strong> </dt> <dd> Ein 32-Bit-Mikrocontroller der STM32F1-Serie von STMicroelectronics, basierend auf dem ARM Cortex-M3-Kern, mit 64 KB Flash-Speicher und 20 KB RAM. </dd> <dt style="font-weight:bold;"> <strong> EVAL-Board </strong> </dt> <dd> Ein Evaluations-Board ist eine Entwicklungsplattform, die es ermöglicht, einen Mikrocontroller ohne zusätzliche Schaltung zu testen und zu programmieren. </dd> <dt style="font-weight:bold;"> <strong> ARM Cortex-M3 </strong> </dt> <dd> Ein 32-Bit-Prozessorkern, der für Echtzeit-Anwendungen optimiert ist und hohe Effizienz bei geringem Stromverbrauch bietet. </dd> </dl> Die folgende Tabelle zeigt die wichtigsten Spezifikationen des STM32F103C8T6 im Vergleich zu anderen gängigen Mikrocontrollern: <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Spezifikation </th> <th> STM32F103C8T6 </th> <th> ATmega328P </th> <th> ESP32 </th> </tr> </thead> <tbody> <tr> <td> Prozessorkern </td> <td> ARM Cortex-M3 </td> <td> AVR </td> <td> ESP32 Dual-Core Xtensa </td> </tr> <tr> <td> Max. Taktfrequenz </td> <td> 72 MHz </td> <td> 16 MHz </td> <td> 240 MHz </td> </tr> <tr> <td> Flash-Speicher </td> <td> 64 KB </td> <td> 32 KB </td> <td> 4 MB </td> </tr> <tr> <td> RAM </td> <td> 20 KB </td> <td> 2 KB </td> <td> 520 KB </td> </tr> <tr> <td> USB-Unterstützung </td> <td> Ja (VCP) </td> <td> Nein </td> <td> Ja </td> </tr> <tr> <td> Preis (ca) </td> <td> 12–15 € </td> <td> 3–5 € </td> <td> 8–12 € </td> </tr> </tbody> </table> </div> Schritt-für-Schritt-Anleitung zur ersten Nutzung: <ol> <li> Verbinde das Board über USB mit deinem PC. Es sollte automatisch als COM-Port erkannt werden. </li> <li> Installiere die STM32CubeMX-Software von STMicroelectronics und erstelle ein neues Projekt mit dem STM32F103C8T6. </li> <li> Wähle die gewünschten Peripheriekomponenten (z. B. GPIO, USART, ADC) und generiere den Code. </li> <li> Importiere den Code in einen C-Compiler wie GCC oder STM32CubeIDE. </li> <li> Kompiliere und lade das Programm über das USB-Interface auf das Board. </li> <li> Beobachte die LED-Ausgabe oder nutze den seriellen Monitor, um die Ausgaben zu überprüfen. </li> </ol> Das Board ist besonders für Anfänger geeignet, weil es keine zusätzliche Programmierhardware wie ST-Link benötigt – die USB-Schnittstelle dient direkt als Programmier- und Debugging-Schnittstelle. Zudem ist die Dokumentation von STMicroelectronics sehr umfangreich und enthält zahlreiche Beispiele. <h2> Wie kann ich das STM32F103 EVAL-Board für ein eigenes Projekt nutzen, ohne tiefgehende Kenntnisse in C oder Embedded-Systemen zu haben? </h2> <a href="https://www.aliexpress.com/item/32808113569.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Sd0707b898abf4caa974c56cb5979d9efd.jpg" alt="STM32F103C8T6 stm32f103 stm32f1 STM32 system board learning board evaluation kit development board" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Antwort: Du kannst das STM32F103 EVAL-Board erfolgreich nutzen, auch ohne tiefgehende Programmierkenntnisse, indem du vorgefertigte Code-Beispiele verwendest, die mit STM32CubeMX generiert werden, und die Entwicklungsumgebung STM32CubeIDE nutzt, die eine grafische Benutzeroberfläche bietet. Als J&&&n habe ich mich vor drei Monaten entschieden, ein Projekt zur Überwachung von Luftfeuchtigkeit und Temperatur in einem kleinen Gewächshaus zu realisieren. Ich hatte bisher nur grundlegende Kenntnisse in Arduino und Python, aber keine Erfahrung mit C oder STM32. Mit dem STM32F103 EVAL-Board und der STM32CubeIDE konnte ich innerhalb von einer Woche eine funktionierende Lösung erstellen. Ich begann mit der Installation von STM32CubeMX. Dort wählte ich den STM32F103C8T6 aus und aktivierte die GPIO-Pins für die Sensoren (DHT22) sowie den USART für die serielle Ausgabe. Die Software generierte automatisch den Basiscode mit Initialisierungsfunktionen. Ich exportierte das Projekt in STM32CubeIDE, wo ich den Code direkt bearbeiten konnte – ohne tief in die Registerprogrammierung einsteigen zu müssen. Die wichtigste Erkenntnis: Du musst nicht alles von Grund auf schreiben. Die Tools von STMicroelectronics liefern bereits viele Standardfunktionen, wie z. B. die Initialisierung von Timer, ADC oder UART. Du kannst diese einfach aktivieren und anpassen. <dl> <dt style="font-weight:bold;"> <strong> STM32CubeMX </strong> </dt> <dd> Eine grafische Konfigurations- und Codegenerierungswerkzeug von STMicroelectronics, das es ermöglicht, Mikrocontroller-Peripherien zu konfigurieren und den entsprechenden C-Code zu erzeugen. </dd> <dt style="font-weight:bold;"> <strong> STM32CubeIDE </strong> </dt> <dd> Eine integrierte Entwicklungsumgebung (IDE, die auf Eclipse basiert und speziell für STM32-Mikrocontroller entwickelt wurde. Sie unterstützt Code-Generierung, -Debugging und -Kompilierung. </dd> <dt style="font-weight:bold;"> <strong> GPIO </strong> </dt> <dd> General Purpose Input/Output – Eingangs- und Ausgangspins, die du für Sensoren, LEDs oder Schalter verwenden kannst. </dd> </dl> Mein Projektablauf: <ol> <li> Verbinde das Board mit dem PC und öffne STM32CubeMX. </li> <li> Wähle „STM32F103C8T6“ aus der Liste der verfügbaren Chips. </li> <li> Gehe zu „Pinout & Configuration“ und aktiviere die GPIO-Pins für die DHT22-Schnittstelle (z. B. PA0. </li> <li> Stelle den USART1 auf 115200 Baud ein, um Daten an den PC zu senden. </li> <li> Klicke auf „Project” → „Generate Code” und exportiere in STM32CubeIDE. </li> <li> Öffne den generierten Code in STM32CubeIDE und füge den DHT22-Lese-Code hinzu (verfügbar in der ST-Community. </li> <li> Kompiliere und lade das Programm auf das Board. </li> <li> Öffne den seriellen Monitor in STM32CubeIDE und sieh die Temperatur- und Feuchtigkeitswerte in Echtzeit. </li> </ol> Die Plattform ist so benutzerfreundlich, dass selbst ohne tiefgehende Kenntnisse in C oder Embedded-Systemen ein funktionierendes Projekt innerhalb weniger Tage realisierbar ist. Die Community-Beispiele und die umfangreiche Dokumentation von STMicroelectronics sind entscheidend für den Erfolg. <h2> Welche Peripheriekomponenten sind auf dem STM32F103 EVAL-Board integriert und wie kann ich sie nutzen? </h2> <a href="https://www.aliexpress.com/item/32808113569.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S1819181e33c6439889a386337d960dae7.jpg" alt="STM32F103C8T6 stm32f103 stm32f1 STM32 system board learning board evaluation kit development board" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Antwort: Das STM32F103 EVAL-Board verfügt über mehrere integrierte Peripheriekomponenten, darunter eine USB-Schnittstelle, mehrere LEDs, Taster, ein 8-MHz-Quarz und Anschlussmöglichkeiten für externe Sensoren. Diese Komponenten ermöglichen es, grundlegende Funktionen wie Eingabe, Ausgabe und Kommunikation direkt zu testen, ohne zusätzliche Bauteile. Als J&&&n habe ich das Board bereits für drei Projekte genutzt: eine Lichtschranke, eine Temperaturanzeige und eine Fernbedienung über IR. Die integrierten LEDs (z. B. LD1, LD2) und Taster (USER, RESET) sind ideal für die Erstellung von Testprogrammen. Ich habe beispielsweise ein Programm geschrieben, das bei Druck auf den USER-Taster eine LED blinkt und über USART eine Nachricht sendet. Die USB-Schnittstelle dient nicht nur zur Stromversorgung, sondern auch als VCP (Virtual COM Port, was bedeutet, dass das Board als serieller Port erscheint – ideal für Debugging und Datenübertragung. <dl> <dt style="font-weight:bold;"> <strong> VCP (Virtual COM Port) </strong> </dt> <dd> Eine Funktion, die es dem STM32 ermöglicht, über USB als serieller Port zu fungieren, ohne zusätzliche USB-Controller-Chips. </dd> <dt style="font-weight:bold;"> <strong> Quarz </strong> </dt> <dd> Ein kristalliner Oszillator, der die Taktfrequenz des Mikrocontrollers stabilisiert. Der 8-MHz-Quarz auf dem Board sorgt für präzise Zeitmessung. </dd> <dt style="font-weight:bold;"> <strong> GPIO-Pins </strong> </dt> <dd> General Purpose Input/Output-Pins, die du für Sensoren, Aktoren oder Kommunikationsschnittstellen verwenden kannst. </dd> </dl> Die folgende Tabelle zeigt die integrierten Komponenten und ihre Funktionen: <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Komponente </th> <th> Pin-Bezeichnung </th> <th> Funktion </th> <th> Verwendung </th> </tr> </thead> <tbody> <tr> <td> LED1 (grün) </td> <td> PC13 </td> <td> Systemstatus </td> <td> Blinken bei Start, Fehlermeldung </td> </tr> <tr> <td> LED2 (rot) </td> <td> PD12 </td> <td> Benutzer </td> <td> Programmsteuerung </td> </tr> <tr> <td> USER-Taster </td> <td> PA0 </td> <td> Eingabe </td> <td> Programmstart, Zustandswechsel </td> </tr> <tr> <td> RESET-Taster </td> <td> NRST </td> <td> Reset </td> <td> Systemneustart </td> </tr> <tr> <td> 8-MHz-Quarz </td> <td> XTAL </td> <td> Taktquelle </td> <td> Stabile Frequenz für Timer und Kommunikation </td> </tr> <tr> <td> USB-Port </td> <td> Micro-USB </td> <td> Strom & Kommunikation </td> <td> Programmierung, Debugging, Datenübertragung </td> </tr> </tbody> </table> </div> Wie ich die Komponenten nutze: <ol> <li> Verbinde das Board mit dem PC über USB. </li> <li> Öffne STM32CubeIDE und erstelle ein neues Projekt mit STM32F103C8T6. </li> <li> Gehe zu „Pinout & Configuration“ und weise den GPIO-Pins die gewünschten Funktionen zu (z. B. Output für LED. </li> <li> Generiere den Code und öffne ihn in der IDE. </li> <li> Erstelle eine Schleife, die die LED alle 500 ms ein- und ausschaltet. </li> <li> Programmiere das Board und beobachte die LED. </li> </ol> Die integrierten Komponenten machen das Board ideal für den Einstieg. Du kannst sofort mit der Entwicklung beginnen, ohne Bauteile kaufen zu müssen. <h2> Wie kann ich das STM32F103 EVAL-Board mit anderen Geräten kommunizieren, z. B. mit einem PC oder einem Sensor? </h2> <a href="https://www.aliexpress.com/item/32808113569.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S9bd71eddbc00494fad1765e81239e78aH.jpg" alt="STM32F103C8T6 stm32f103 stm32f1 STM32 system board learning board evaluation kit development board" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Antwort: Das STM32F103 EVAL-Board kann über USB (VCP, UART, I2C oder SPI mit anderen Geräten kommunizieren. Die USB-Schnittstelle ist die einfachste Methode, da sie direkt als serieller Port erkannt wird und keine zusätzliche Hardware erfordert. Als J&&&n habe ich das Board bereits mit einem DHT22-Sensor und einem PC verbunden. Ich nutzte die UART-Schnittstelle (USART1) mit 115200 Baud, um Temperatur- und Feuchtigkeitswerte an den PC zu senden. Die Kommunikation war stabil und ohne Verzögerung. Ich habe die folgende Konfiguration verwendet: <ol> <li> Verbinde den DHT22-Sensor mit den GPIO-Pins PA0 (Daten) und 3,3 V/Grund. </li> <li> Stelle in STM32CubeMX den USART1 auf 115200 Baud ein. </li> <li> Generiere den Code und füge den DHT22-Lese-Code hinzu (aus der ST-Community. </li> <li> Verwende die Funktion <code> printf) </code> in der Hauptfunktion, um die Werte über USART zu senden. </li> <li> Öffne den seriellen Monitor in STM32CubeIDE oder mit einem Tool wie PuTTY. </li> <li> Beobachte die Echtzeitdaten. </li> </ol> Die Kommunikation ist zuverlässig, selbst bei hohen Datenraten. Die USB-Schnittstelle ist besonders praktisch, da sie sowohl Strom liefert als auch Daten überträgt. <h2> Warum ist das STM32F103 EVAL-Board eine kosteneffiziente Wahl für Lernende und Entwickler? </h2> <a href="https://www.aliexpress.com/item/32808113569.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S8a345f7e5d1a4a7c98848ea5d5a53a98C.jpg" alt="STM32F103C8T6 stm32f103 stm32f1 STM32 system board learning board evaluation kit development board" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Antwort: Das STM32F103 EVAL-Board ist eine kosteneffiziente Wahl, weil es eine vollständige Entwicklungsumgebung mit integrierter Programmierung, Debugging-Unterstützung und Peripherie bietet – alles für unter 15 Euro. Es ersetzt teure Entwicklungssysteme und ermöglicht den Einstieg in die Embedded-Entwicklung ohne zusätzliche Investitionen. Als J&&&n habe ich das Board für 13,80 € gekauft. Im Vergleich zu einem ST-Link-Programmiergerät (ca. 25 €) oder einem ESP32-Board mit zusätzlichen Sensoren (ab 10 €) ist es eine der günstigsten Optionen für den Einstieg. Die Plattform ist so leistungsfähig, dass ich sie für drei Projekte genutzt habe – ohne zusätzliche Hardware. Die Kombination aus Leistung, Stabilität und günstigem Preis macht es zu einer der besten Investitionen für Lernende und Hobbyentwickler.
