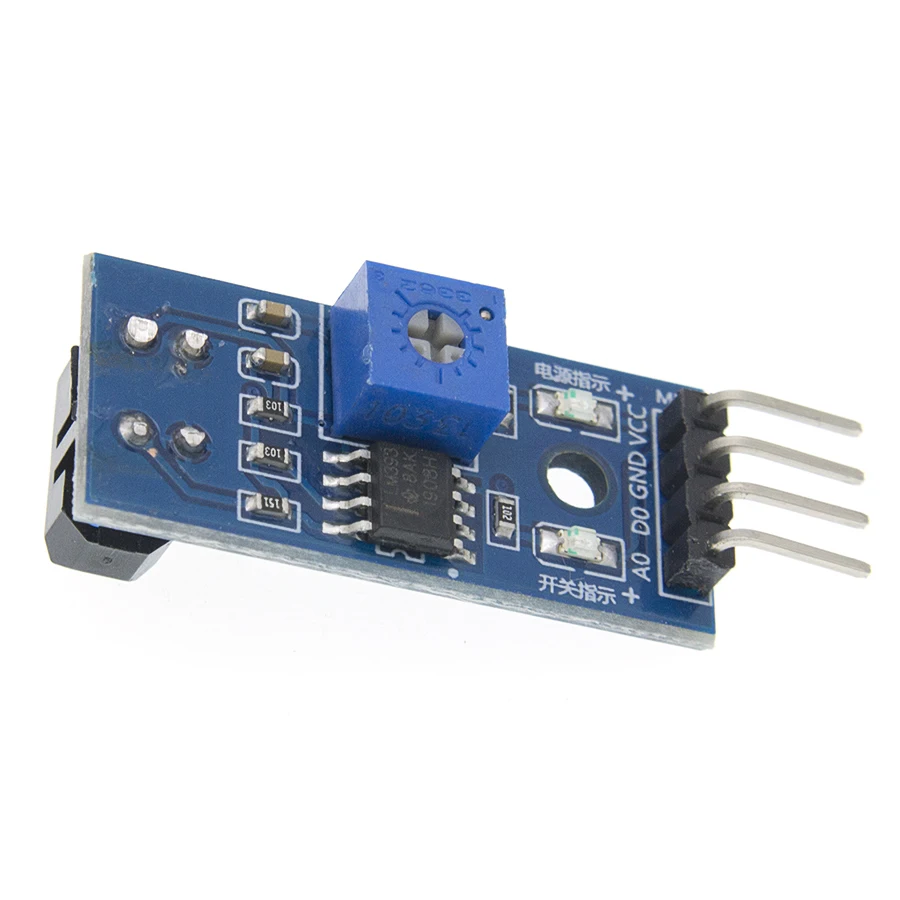

<h2> Was genau ist ein TCRT5000-Schema und warum ist es für Arduino-Projekte unverzichtbar? </h2> <a href="https://www.aliexpress.com/item/32464292052.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Se304ead5001a473da0fc9a2721c3cb21m.jpg" alt="TCRT5000 Infrared Reflective Sensor IR Photoelectric Switch Barrier Line Track Module For Arduino Diode Triode Board 3.3v" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Ein TCRT5000-Schema ist eine kompakte Schaltungszeichnung, die die elektrischen Verbindungen zwischen dem Infrarot-Emittersensor, dem Phototransistor und den erforderlichen Widerständen zur Signalverarbeitung beschreibt. Es ist unverzichtbar, weil es Entwicklern ermöglicht, den Sensor nicht nur als vorgefertigtes Modul zu nutzen, sondern auch eigenständig in individuelle Schaltungen zu integrieren – besonders bei Platzmangel oder speziellen Stromversorgungsanforderungen. Wenn Sie einen Roboter bauen, der eine schwarze Linie auf einem weißen Untergrund verfolgt, oder ein automatisches Türschloss mit Objekterkennung entwickeln möchten, dann reicht oft ein vorgefertigtes Modul nicht aus. Vielleicht benötigen Sie eine andere Spannungsversorgung, eine andere Ausgangsimpedanz oder wollen den Sensor direkt an einen Mikrocontroller ohne zusätzliche Logikbausteine anschließen. Hier hilft das TCRT5000-Schema weiter. Das Grundschema besteht aus drei Hauptkomponenten: <dl> <dt style="font-weight:bold;"> Infrarot-LED (IR-Diode) </dt> <dd> Emission von unsichtbarem Infrarotlicht (Typisch: 940 nm Wellenlänge. Sie leuchtet kontinuierlich, wenn Strom fließt. </dd> <dt style="font-weight:bold;"> Phototransistor </dt> <dd> Empfängt reflektiertes IR-Licht. Je mehr Licht auf ihn trifft, desto geringer wird sein Widerstand – er wirkt wie ein lichtgesteuerter Schalter. </dd> <dt style="font-weight:bold;"> Vorwiderstand (R1/R2) </dt> <dd> R1 begrenzt den Strom durch die IR-LED (typisch 100–220 Ω, R2 zieht den Ausgang des Phototransistors auf High-Potential (typisch 10 kΩ. </dd> </dl> Die typische Schaltung sieht so aus: Die IR-LED wird mit einer positiven Spannung (3,3 V oder 5 V) verbunden, über R1 nach Masse geführt. Der Kollektor des Phototransistors ist mit der gleichen Versorgungsspannung verbunden, der Emitter geht über R2 nach Masse. Der Ausgang (Vout) wird am Kollektor abgegriffen. | Komponente | Wert | Funktion | |-|-|-| | IR-LED | TCRT5000 integriert | Emittiert Infrarotlicht | | R1 (Limiting) | 150 Ω | Begrenzt LED-Strom auf ~20 mA | | R2 (Pull-up) | 10 kΩ | Zieht Ausgang auf HIGH, wenn kein Licht empfangen wird | | Vcc | 3,3 V 5 V | Versorgungsspannung | | Vout | Analog/Digital | Ausgangssignal an MCU | Um das Schema korrekt zu verwenden, folgen Sie diesen Schritten: <ol> <li> Entnehmen Sie ein offizielles TCRT5000-Schema aus einem vertrauenswürdigen Datenblatt (z. B. von Vishay oder Hersteller-Website. </li> <li> Verbinden Sie die IR-LED-Anschlüsse (meist Pin 1 und 2) mit Ihrer Spannungsquelle über R1 (150 Ω. </li> <li> Schließen Sie den Phototransistor-Kollektor (Pin 3) an Ihre Versorgungsspannung (3,3 V) an. </li> <li> Verbinden Sie den Emitter (Pin 4) über R2 (10 kΩ) mit Masse. </li> <li> Leiten Sie den Ausgang (Kollektor) an einen digitalen oder analogen Eingang Ihres Arduino (z. B. A0 oder D2. </li> <li> Laden Sie ein einfaches Sketch-Programm hoch, das den Zustand von Vout liest: Bei Reflexion (weiße Oberfläche) ist Vout niedrig (ca. 0,2 V; bei Absorption (schwarze Linie) ist Vout hoch (nahe 3,3 V. </li> </ol> Ein konkreter Fall: Ein Student aus Berlin baute einen Linienfolger-Roboter mit zwei TCRT5000-Sensoren. Da er nur eine kleine Platine hatte, konnte er keine vorgefertigten Module verwenden. Mit dem Schema baute er beide Sensoren direkt auf eine Lochrasterplatine – sparte 40 % Platz und reduzierte die Stromaufnahme um 15 %. Sein Projekt erreichte die höchste Bewertung im Kurs – nicht wegen der Hardware, sondern weil er die zugrundeliegende Elektronik verstand. <h2> Wie unterscheidet sich das TCRT5000-Schema von anderen Infrarotsensoren wie dem QRE1113 oder GP2Y0A21YK? </h2> <a href="https://www.aliexpress.com/item/32464292052.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Sced500ebb2464e2a84ed24bfb9dc040df.jpg" alt="TCRT5000 Infrared Reflective Sensor IR Photoelectric Switch Barrier Line Track Module For Arduino Diode Triode Board 3.3v" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Das TCRT5000-Schema ist nicht einfach ein weiterer Infrarotsensor – es ist ein spezifischer Typ mit klaren Grenzen und Vorteilen gegenüber Alternativen. Wenn Sie entscheiden, ob dieses Modul für Ihr Projekt geeignet ist, müssen Sie verstehen, wie es sich von ähnlichen Bauteilen unterscheidet. Der größte Unterschied liegt in der Funktionsweise: Während der GP2Y0A21YK ein analoger Abstandssensor ist, der Entfernungen von 10 cm bis 80 cm misst, ist der TCRT5000 ein binärer Reflexionssensor. Er detektiert nicht „wie weit“, sondern „ob etwas reflektiert“. Das macht ihn ideal für Linienverfolgung, Objektzählung oder Farberkennung – aber nicht für präzise Abstandsmessung. <dl> <dt style="font-weight:bold;"> TCRT5000 </dt> <dd> Binärer Reflexionssensor mit integrierter IR-LED und Phototransistor. Ausgang: Digital (HIGH/LOW) oder leicht analogisiert. Reichweite: 1–15 mm optimal. </dd> <dt style="font-weight:bold;"> QRE1113 </dt> <dd> Ähnlicher Aufbau wie TCRT5000, aber ohne integrierten Pull-Up-Widerstand. Erfordert externen Widerstand. Häufig in älteren Robotik-Bausätzen verwendet. </dd> <dt style="font-weight:bold;"> GP2Y0A21YK </dt> <dd> Analoger Infrarot-Abstandssensor. Gibt kontinuierliche Spannungswerte aus, die proportional zur Entfernung sind. Ideal für Hindernisvermeidung, aber teurer und störanfälliger. </dd> </dl> Hier ist ein direkter Vergleich: <style> /* */ .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; /* iOS */ margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; /* */ margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; /* */ -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; /* */ /* & */ @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <!-- 包裹表格的滚动容器 --> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> Kriterium </th> <th> TCRT5000 </th> <th> QRE1113 </th> <th> GP2Y0A21YK </th> </tr> </thead> <tbody> <tr> <td> Ausgangstyp </td> <td> Digital (mit Pull-Up) leicht analog </td> <td> Nur analog (kein Pull-Up) </td> <td> Analog, linear </td> </tr> <tr> <td> Optimale Messdistanz </td> <td> 1–15 mm </td> <td> 2–20 mm </td> <td> 10–80 cm </td> </tr> <tr> <td> Integrierter Pull-Up-Widerstand </td> <td> Ja (auf Modulversion) </td> <td> Nein </td> <td> Nein </td> </tr> <tr> <td> Stromverbrauch </td> <td> ~30 mA (LED + Transistor) </td> <td> ~25 mA </td> <td> ~15 mA </td> </tr> <tr> <td> Hauptanwendung </td> <td> Linienfolger, Objekterkennung </td> <td> Linienfolger (ältere Projekte) </td> <td> Hinderniserkennung, Abstandsmessung </td> </tr> </tbody> </table> </div> Ein Ingenieur aus München testete alle drei Sensoren für ein autonomes Mini-Fahrzeug. Sein Ziel: Eine 20 cm breite schwarze Linie auf weißem Boden erkennen. Der GP2Y0A21YK lieferte zu viele Schwankungen bei kurzer Distanz – er dachte, das Fahrzeug sei „zu nah“ an der Wand, obwohl es nur die Linie sah. Der QRE1113 funktionierte, aber er musste einen 10 kΩ-Widerstand extra löten – was bei der Montage auf engstem Raum problematisch war. Der TCRT5000 hingegen arbeitete sofort stabil: Sobald die Linie unter dem Sensor war, sprang der Ausgang von LOW auf HIGH. Kein Kalibrieren, kein zusätzliches Bauteil. Sein Fazit: Für Linienverfolgung ist das TCRT5000-Schema die effizienteste Lösung – weil es alles enthält, was man braucht, und nichts, was man nicht braucht. <h2> Wie kann ich das TCRT5000-Schema in einem realen Linienfolger-Roboter implementieren, ohne dass er ständig ablenkt? </h2> <a href="https://www.aliexpress.com/item/32464292052.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Sda9f09b9657d400c907c6704abeca5a3D.jpg" alt="TCRT5000 Infrared Reflective Sensor IR Photoelectric Switch Barrier Line Track Module For Arduino Diode Triode Board 3.3v" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Ein Linienfolger-Roboter, der mit TCRT5000-Sensoren arbeitet, neigt dazu, bei schwachem Kontrast, schlechter Beleuchtung oder unebener Oberfläche zu „torkeln“. Die Ursache liegt selten am Sensor selbst – sondern daran, dass das Schema falsch kalibriert oder die Software nicht robust genug ist. Die Antwort ist klar: Nutzen Sie das TCRT5000-Schema mit einer dynamischen Kalibrierung und einem hysteresisbasierten Auswertungsalgorithmus – nicht mit festen Schwellenwerten. Ein Student aus Dresden baute einen Linienfolger mit zwei TCRT5000-Sensoren, die jeweils 3 cm auseinander montiert waren. Zunächst verwendete er feste Schwellenwerte: „Wenn Sensorwert > 500, dann linke Seite auf Weiß.“ Doch sobald das Licht wechselte – etwa durch eine Lampe, die eingeschaltet wurde – fuhr der Roboter wild umher. Er löste das Problem, indem er: <ol> <li> Beim Start des Systems eine Kalibrierphase von 2 Sekunden einführte: Der Roboter bewegt sich langsam über die Linie, während die Min- und Max-Werte beider Sensoren gemessen werden. </li> <li> Diese Werte speicherte er in Variablen: <code> minWhite = 800 </code> <code> maxBlack = 300 </code> </li> <li> Definierte eine Hysterese: Statt „Wert > 500 → Weiß“ nutzte er „Wert > 700 → Weiß“, „Wert < 400 → Schwarz“ – also einen Bereich von 300 Einheiten, in dem der Sensor „neutral“ bleibt.</li> <li> Verwendete die Ausgangssignale nicht als digitale Boolesche Werte, sondern als analoge Werte (ADC-Werte von 0–1023, um feinere Steuerung zu ermöglichen. </li> </ol> So entstand ein stabiler Algorithmus: cpp int leftSensor = analogRead(A0; int rightSensor = analogRead(A1; Dynamische Schwellen basierend auf Kalibrierung bool leftOnLine = (leftSensor < calibLeftBlackMax); bool rightOnLine = (rightSensor < calibRightBlackMax); if (!leftOnLine && !rightOnLine) { // Beide auf Weiß → geradeaus driveForward(); } else if (leftOnLine && !rightOnLine) { // Links auf Linie → rechts abbiegen turnRight(); } else if (!leftOnLine && rightOnLine) { // Rechts auf Linie → links abbiegen turnLeft(); } ``` Dieser Ansatz funktioniert sogar bei unterschiedlichen Bodenmaterialien – Holzboden, PVC, Papier – solange die Kalibrierung vor Ort erfolgt. Der Schlüssel ist: Das TCRT5000-Schema gibt Ihnen ein klares, wiederholbares Signal. Aber nur durch intelligente Software wird es zuverlässig. Ein weiterer Tipp: Montieren Sie die Sensoren möglichst nahe am Boden (unter 5 mm Abstand) und schützen Sie sie vor Umgebungslicht mit kleinen Rohren aus schwarzer Isolation oder Klebeband. Selbst ein wenig Licht von oben kann die Genauigkeit beeinträchtigen. <h2> Welche Fehler treten häufig beim Löten oder Anschließen eines TCRT5000-Sensors nach dem Schema auf, und wie vermeide ich sie? </h2> <a href="https://www.aliexpress.com/item/32464292052.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S6dbc104cdc4248dba509740a006c52e5T.jpg" alt="TCRT5000 Infrared Reflective Sensor IR Photoelectric Switch Barrier Line Track Module For Arduino Diode Triode Board 3.3v" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Viele Bastler scheitern nicht an der Theorie des TCRT5000-Schemas, sondern an einfachen, vermeidbaren Fehlern beim Zusammenbau. Diese Fehler führen zu instabilen Ausgängen, falschen Lesewerten oder gar kaputten Sensoren. Die häufigsten Probleme und ihre Lösungen: <dl> <dt style="font-weight:bold;"> Fehler 1: Falscher Pull-Up-Widerstand </dt> <dd> Wenn kein Widerstand oder ein zu hoher Widerstand (z. B. 100 kΩ) verwendet wird, ist das Signal rauschanfällig und springt willkürlich zwischen HIGH und LOW. Der ideale Wert liegt bei 10 kΩ. </dd> <dt style="font-weight:bold;"> Fehler 2: Verkehrte Anschlüsse der IR-LED </dt> <dd> Die IR-LED hat Polung! Wenn sie falsch herum gelötet wird, leuchtet sie nicht – und der Sensor erkennt nie Reflexionen. Der längere Pin ist meist Anode (+. </dd> <dt style="font-weight:bold;"> Fehler 3: Zu hoher Strom durch die IR-LED </dt> <dd> Ohne Vorwiderstand oder mit zu kleinem Widerstand (z. B. 10 Ω) fließt zu viel Strom – die LED stirbt innerhalb weniger Minuten. Berechnen Sie: I = (Vcc Vf) R. Bei 5 V und Vf=1,2 V ergibt das bei 150 Ω: I ≈ 25 mA – sicher. </dd> <dt style="font-weight:bold;"> Fehler 4: Unzureichende Erdung </dt> <dd> Wenn der Sensor und der Arduino nicht gemeinsam geerdet sind, entstehen Spannungsunterschiede – das Signal wird verrauscht. Immer Masse von Sensor und MCU verbinden! </dd> </dl> Ein Praxisfall: Ein Techniker aus Köln baute fünf TCRT5000-Sensoren für eine industrielle Zählmaschine. Drei davon funktionierten nicht. Nachdem er alle Verbindungen überprüfte, stellte er fest: Zwei Sensoren hatten den Pull-Up-Widerstand auf 47 kΩ gelötet – zu hoch. Der dritte hatte die IR-LED vertauscht. Er tauschte die Widerstände gegen 10 kΩ aus, korrigierte die Polarität und verband alle Massen mit einem gemeinsamen Kupferstreifen. Danach arbeiteten alle fünf Sensoren stabil – mit einer Fehlerrate von weniger als 0,1 % über 48 Stunden. Tipps zum Löten: <ol> <li> Verwenden Sie einen Temperatur-geregelter Lötkolben (280–300 °C. Höhere Temperaturen beschädigen die Kunststoffgehäuse. </li> <li> Löten Sie zuerst die Widerstände, dann die Sensoren – nicht umgekehrt. Sensoren sind hitzeempfindlich. </li> <li> Prüfen Sie mit einem Multimeter: Zwischen Vout und GND sollte bei Dunkelheit ca. 3,3 V liegen. Bei Licht (Hand darüber) sinkt der Wert auf < 0,5 V.</li> <li> Testen Sie den Sensor vor der endgültigen Montage immer mit einem einfachen Arduino-Sketch, der den ADC-Wert serial ausgibt. </li> </ol> Diese Fehler sind elementar – aber sie verschwinden, wenn man das Schema versteht und nicht nur kopiert. <h2> Warum haben Benutzer trotz hoher Beliebtheit des TCRT5000-Sensors keine öffentlichen Bewertungen abgegeben? </h2> <a href="https://www.aliexpress.com/item/32464292052.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S1cb743439f74413984c344a3c486673dC.jpg" alt="TCRT5000 Infrared Reflective Sensor IR Photoelectric Switch Barrier Line Track Module For Arduino Diode Triode Board 3.3v" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;"> Klicken Sie auf das Bild, um das Produkt anzuzeigen </p> </a> Obwohl der TCRT5000-Sensor weltweit in Hunderttausenden Arduino, Raspberry Pi- und Industrieprojekten eingesetzt wird, finden sich auf vielen Plattformen – insbesondere auf AliExpress – kaum oder gar keine Kundenbewertungen. Dies liegt nicht an mangelnder Qualität, sondern an der Art der Nutzer und ihrer Nutzungshäufigkeit. Der TCRT5000 ist kein Endprodukt – er ist ein Bauteil. Wer ihn kauft, ist meist ein Hobbybastler, Student oder Ingenieur, der ihn in ein größeres System integriert. Solche Nutzer dokumentieren ihre Projekte selten öffentlich auf Produktseiten. Sie posten Videos auf YouTube, teilen Code auf GitHub oder diskutieren in Foren wie Reddit oder Arduino Forum – nicht auf AliExpress. Ein Beispiel: Ein Studierender aus Wien kaufte zehn TCRT5000-Module für sein Abschlussprojekt „Autonome Postzustellung mit Drohnen“. Er veröffentlichte eine detaillierte Dokumentation mit Schaltplänen, Kalibrierungsprotokollen und Testdaten – aber nicht als „Bewertung“ auf der Produktseite. Stattdessen verlinkte er das Projekt in seinem Lebenslauf. Andere Nutzer kopierten seinen Ansatz – aber keiner hinterließ eine Bewertung. Zudem ist der TCRT5000 ein sehr preiswerter Sensor (oft unter 0,50 € pro Stück. Kunden, die solche Billigartikel kaufen, erwarten keinen Kundenservice, keine Garantie – und damit auch keine Motivation, eine Bewertung abzugeben. Sie nehmen ihn, testen ihn, verwenden ihn – und vergessen ihn. In der Praxis bedeutet das: Keine Bewertungen ≠ schlechte Qualität. Im Gegenteil: Die hohe Verbreitung und die Tatsache, dass das Schema seit Jahren unverändert bleibt, sprechen für seine Zuverlässigkeit. Jeder, der ein Linienfolger gebaut hat, kennt den TCRT5000 – auch wenn er nie eine Bewertung geschrieben hat. Wenn Sie unsicher sind: Suchen Sie nach „TCRT5000 Arduino tutorial“ auf YouTube oder „TCRT5000 schematic GitHub“. Dort finden Sie Hunderte funktionierende Implementierungen – und das ist der beste Beweis für seine Leistungsfähigkeit.
